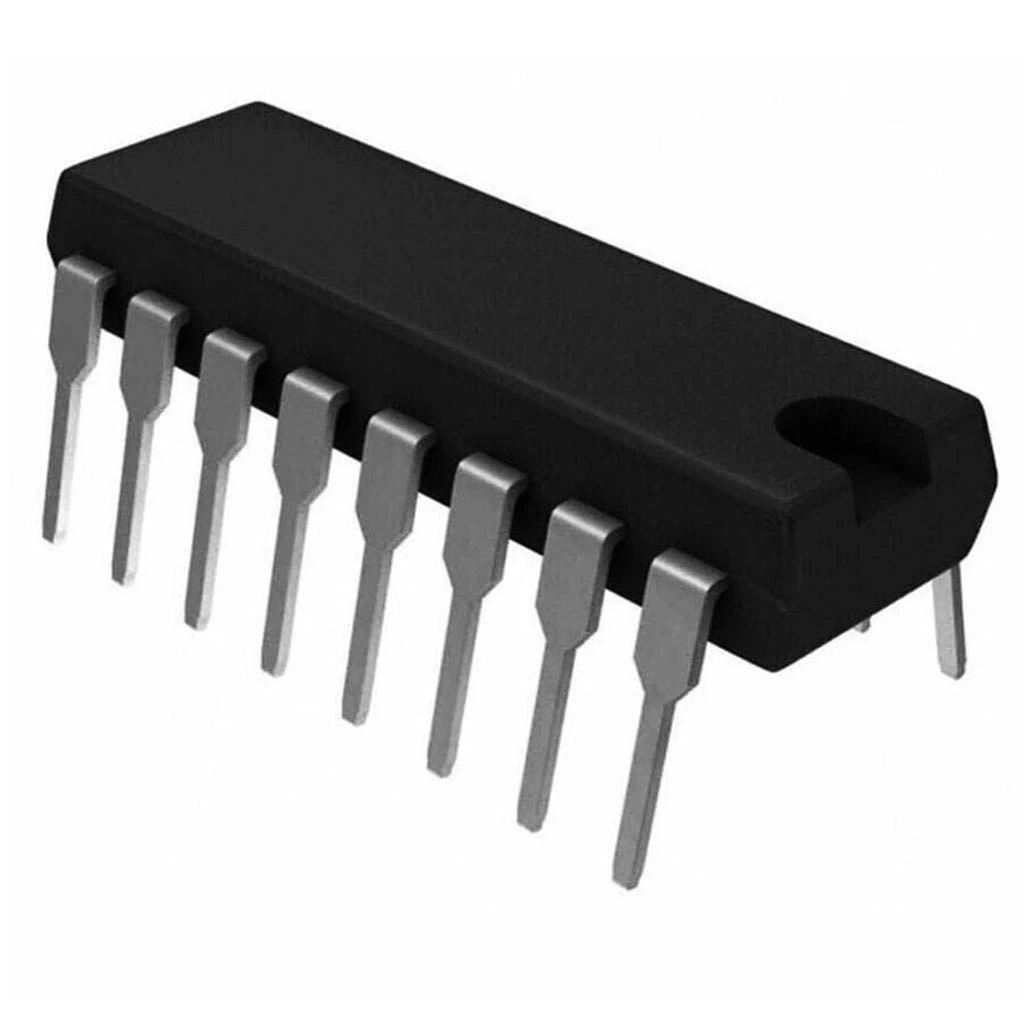

74HC151 Multiplexer Entegresi Dip-16

74HC151 Multiplexer Entegresi DIP-16

74HC151, 8 giriş kanalını tek bir çıkışa yönlendiren yüksek hızlı CMOS veri seçici/multiplexer entegresidir. DIP-16 paketinde sunulan bu entegre, 3-bit adres girişi ile 8 farklı veri kanalından birini seçerek çıkışa yönlendirir.

Texas Instruments, NXP gibi çeşitli üreticiler tarafından üretilen 74HC151, hem normal hem de terslenmiş çıkış sunan çok yönlü bir multiplexer entegresidir. Elektronik komponentler arasında veri seçme ve kanal anahtarlama uygulamaları için ideal bir çözümdür.

Düşük güç tüketimi, yüksek hız ve geniş besleme voltaj aralığı sunan bu entegre, yüksek performanslı veri yönlendirme ve anahtarlama projeleri için tercih edilmektedir. Çevirici entegreler arasında sinyal seçme uygulamalarında yaygın olarak kullanılır.

Teknik Özellikler

74HC151 Multiplexer Entegresi DIP-16'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / NXP / ON Semiconductor
• Entegre Tipi: 8 Kanallı Multiplexer / Veri Seçici
• Lojik Ailesi: HC (High-speed CMOS)

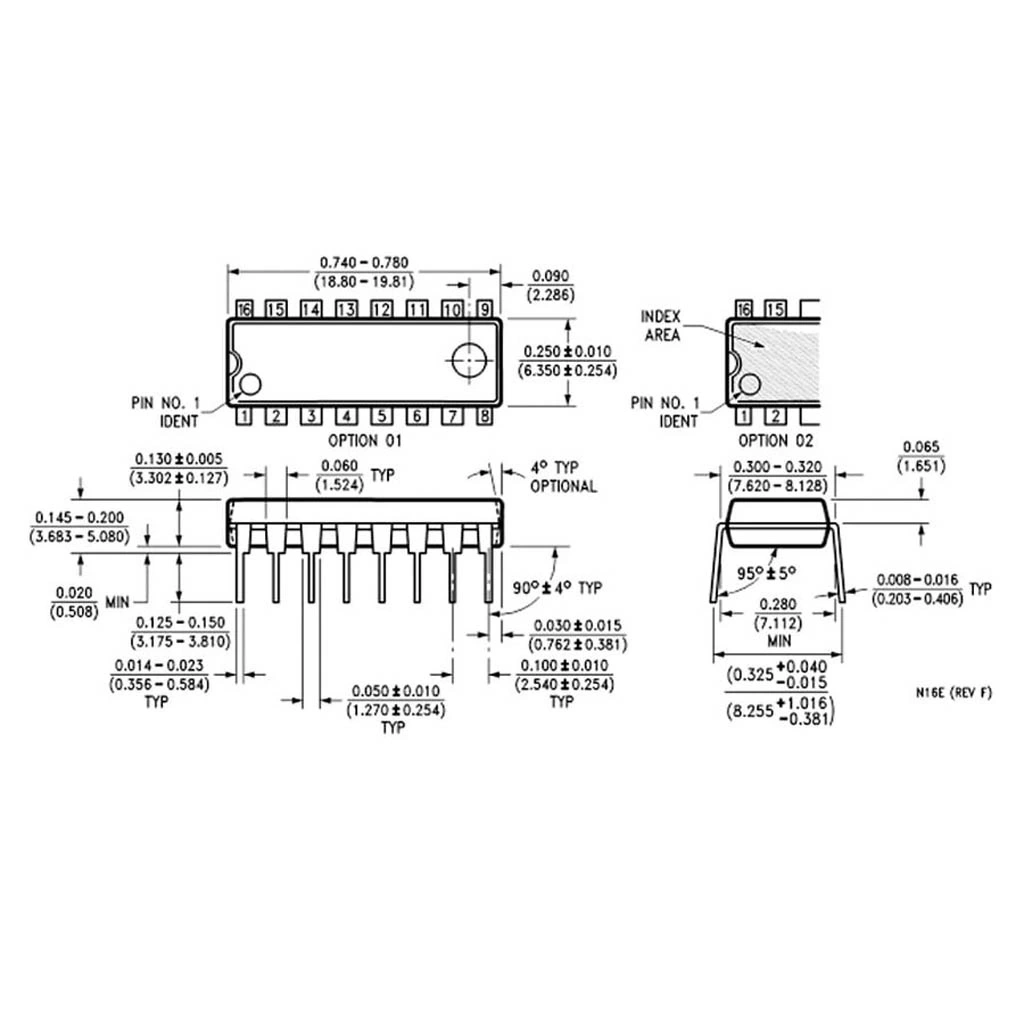

• Paket Tipi: DIP-16 (Dual In-line Package)
• Giriş Kanalları: 8 (I0 - I7)
• Adres Seçimi: 3-bit (A, B, C)
• Çıkışlar: Y (normal çıkış), W (terslenmiş çıkış)
• Etkinleştirme: E (aktif düşük - low active)
• Çalışma Voltajı: 2.0V - 6.0V
• Maksimum Çalışma Frekansı: 24 MHz (tipik @ 5V)
• Yayılma Gecikmesi: 17 ns (tipik @ 5V)
• Besleme Akımı: 4 µA (maksimum, statik)
• Çıkış Akımı: ±25 mA (maksimum)
• Giriş Lojik Seviyeleri: CMOS uyumlu
• Çıkış Lojik Seviyeleri: CMOS uyumlu
• Rise/Fall Time: 10 ns (tipik @ 5V)
• Güç Tüketimi: 80 µW (tipik @ 5V, statik)
• Çalışma Sıcaklık Aralığı: -40°C ile +85°C arası
• Pin Sayısı: 16
• Pin Aralığı: 2.54mm (0.1 inç) standart
• ESD Koruması: 2000V (insan vücudu modeli)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

74HC151 Multiplexer Entegresi DIP-16'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Veri Seçimi ve Yönlendirme

• Çoklu sensör okuma sistemleri
• Analog veri seçme devreleri
• Dijital sinyal yönlendirme
• Paralel veri seçimleri
• Çoğullanmış iletişim kanalları

Mikrodenetleyici Projeleri

• I/O port genişletme
• Çoklu giriş okuma sistemleri
• Tuş takımı arayüzleri
• Sayısal devre arayüzleri
• Kaynak seçme devreleri

Test ve Ölçüm Ekipmanları

• Otomatik test sistemleri
• Veri toplama cihazları
• Kanal seçici devreler
• Sinyal anahtarlama birimleri
• Ölçüm kanal seçicileri

Avantajlar ve Özellikler

74HC151 Multiplexer Entegresi DIP-16'nın sağladığı avantajlar ve çözümler.

• Yüksek Hız: 24 MHz'e kadar çalışma frekansı
• Çift Çıkış: Normal ve terslenmiş çıkış seçenekleri
• Düşük Güç Tüketimi: CMOS teknolojisi ile verimli enerji kullanımı
• Geniş Besleme Aralığı: 2V ile 6V arası çalışma esnekliği
• Etkinleştirme Kontrolü: E pini ile devre dışı bırakma imkanı
• Yüksek Gürültü Bağışıklığı: CMOS teknolojisi ile dış müdahalelere dayanıklılık
• Geniş Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma
• DIP Paketi: Breadboard ve prototipleme uyumluluğu
• TTL Uyumluluk: 5V'ta TTL devrelerle direkt arayüz imkanı
• Endüstri Standardı: Kolay bulunabilirlik ve uyumluluk

Uygulama ve Devre Tasarımı

74HC151 Multiplexer Entegresi DIP-16 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: VCC pini besleme voltajına (2-6V), GND pini toprağa bağlanır
• Giriş Kanalları: I0-I7 pinleri seçilecek veri kaynaklarına bağlanır
• Adres Seçimi: A, B, C pinleri ile hangi kanalın seçileceği belirlenir (0-7)
• Etkinleştirme: E pini LOW seviyede olduğunda entegre aktiftir
• Çıkış Alma: Y pini (normal) veya W pini (terslenmiş) kullanılarak çıkış alınır

Örnek Uygulama Devreleri:

• 8 Sensör Okuma Devresi: 8 farklı sensörden sırayla veri okuma
• Dijital Veri Seçici: Mikrodenetleyici ile 8 farklı sinyal kaynağından seçim yapma
• Analog Multiplexer: Analog sinyalleri dijital kontrol ile yönlendirme
• Sayısal Lojik Seçici: 8 farklı lojik devre çıkışından birini seçme
• Çoklu I/O Genişletme: Mikrodenetleyiciye ek giriş kanalları sağlama

Sorun Giderme ve İpuçları

74HC151 Multiplexer Entegresi DIP-16 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Alınamıyor: E pininin LOW seviyede olduğundan emin olun.
• Yanlış Kanal Seçimi: Adres pinlerinin (A, B, C) doğru kombinasyonunu kontrol edin.
• Kararsız Çalışma: VCC ve GND arasına 0.1µF bypass kapasitörü ekleyin.
• Sinyal Bozulması: Giriş/çıkış hatlarını kısa tutun, özellikle yüksek frekanslarda.
• Çoklu Entegre Sorunları: Her entegre için ayrı etkinleştirme kontrolü kullanın.

Verimli Kullanım İpuçları

• Kullanılmayan girişleri kesinlikle boşta bırakmayın
• Sinyallerin maksimum frekans limitlerini aşmadığından emin olun
• Yüksek hızlı uygulamalarda PCB tasarımını optimize edin
• Çıkış hatlarını doğrudan diğer entegreler için yükleyici olarak kullanmayın
• Analog sinyaller için düşük geçiş direncini göz önünde bulundurun

Paket İçeriği

• 74HC151 Multiplexer Entegresi DIP-16
