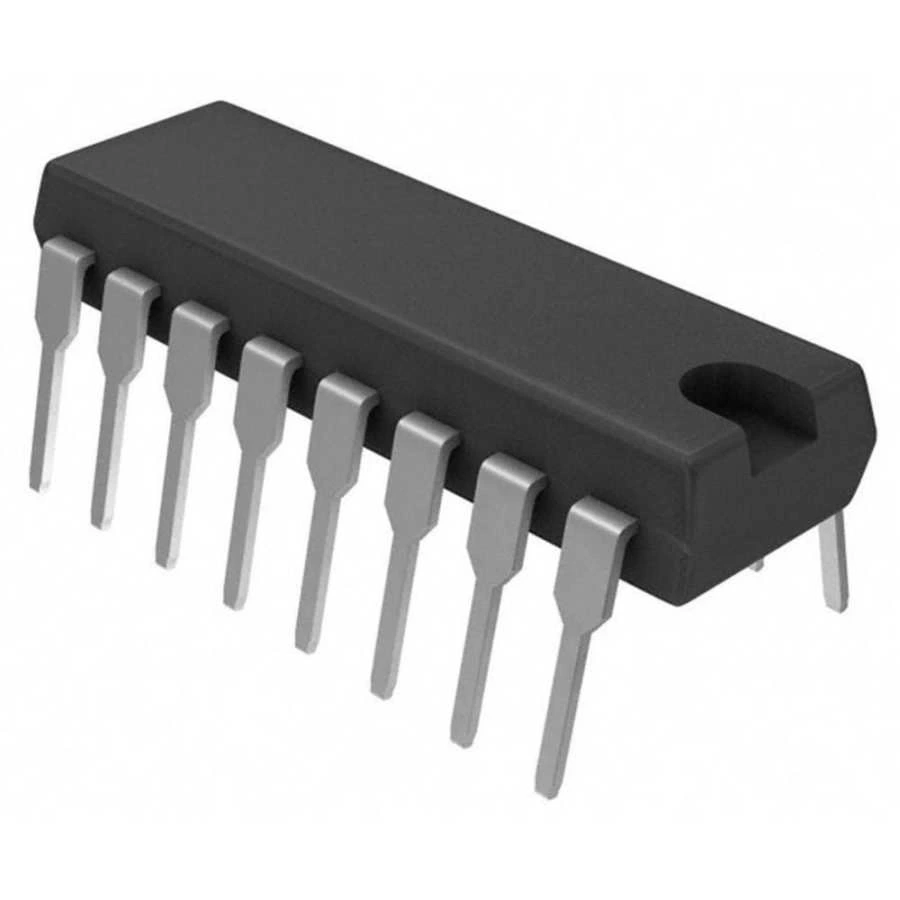

74HC4052 DIP-16 Multiplexer - Demultiplexer Entegresi

Görsel 1
VoltajPuan : 138
Fiyat:
0,44 USD + KDV
İndirimli Fiyat (%20,5) :
0,35 USD + KDV
Kazancınız 0,09 USD
KDV Dahil:
16,52 TL
Aynı Gün Kargo

74HC4052 DIP-16 Multiplexer/Demultiplexer Entegresi

74HC4052, çift 4 kanallı analog multiplexer/demultiplexer entegresidir. DIP-16 paketinde sunulan bu entegre, iki bağımsız 4:1 multiplexer veya 1:4 demultiplexer olarak kullanılabilme esnekliği sunar.

Yüksek hızlı CMOS teknolojisine sahip olan 74HC4052, düşük güç tüketimi ve geniş besleme voltajı aralığı avantajlarına sahiptir. Elektronik komponentler arasında sinyal yönlendirme uygulamaları için ideal bir çözümdür.

Dijital kontrol ile analog sinyal anahtarlaması yapabilen 74HC4052, entegreler içinde çok yönlü bir seçenektir. Çevirici entegreler arasında özellikle analog ve dijital devreler arasında arayüz oluşturmak için sıkça tercih edilir.


Teknik Özellikler

74HC4052 DIP-16 Multiplexer/Demultiplexer Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

  • Entegre Tipi: Çift 4 Kanallı Analog Multiplexer/Demultiplexer
  • Üretici: Texas Instruments / NXP / ST Microelectronics
  • Paket Tipi: DIP-16
  • Besleme Voltajı Aralığı: 2.0V - 6.0V
  • Önerilen Çalışma Voltajı: 5.0V
  • Teknoloji: Yüksek Hızlı CMOS (HC)
  • Sinyal Tipi: Analog/Dijital
  • Kanal Sayısı: 2 adet 4:1 multiplexer
  • İletim Direnci (RON): 125Ω (tipik, VCC=4.5V)
  • Kontrol Girişleri: A, B, Inhibit
  • Analog Sinyal Aralığı: VSS ile VDD arasında
  • Çapraz Geçiş Süresi: 20ns (tipik, VCC=5V)
  • İletim Bant Genişliği: 145MHz (tipik, VCC=5V)
  • Kanal Seçme Gecikmesi: 44ns (tipik, VCC=5V)
  • Güç Tüketimi: 4μW (tipik, statik)
  • OFF Durumunda Kaçak Akım: 100nA (maksimum, 25°C)
  • ON Durumunda İletim Akımı: 25mA (maksimum)
  • Kanal İzolasyonu: -50dB @ 1MHz (tipik)
  • Çalışma Sıcaklığı: -40°C ile +125°C arası
  • Anahtarlama Fonksiyonu: Break-before-make
  • Pin Sayısı: 16
  • Montaj Tipi: Through-Hole (Delikli Montaj)
  • RoHS Uyumluluğu: Evet

Kullanım Alanları

74HC4052 DIP-16 Multiplexer/Demultiplexer Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Sinyal Yönlendirme

  • Analog sinyal seçimi
  • Çoklu sensör okuma
  • Audio sinyal yönlendirme
  • Sinyal dağıtım sistemleri
  • Veri kanal seçiciler

Veri Toplama ve Ölçüm

  • ADC giriş multiplexing
  • Çoklu analog ölçüm sistemleri
  • Enstrümantasyon devreleri
  • Test ve ölçüm ekipmanları
  • Otomatik test sistemleri

Haberleşme ve Kontrol

  • Dijital/analog arayüzleri
  • I/O port genişletme
  • Telefon hattı seçimi
  • Telekomünikasyon switchleri
  • Elektronik anahtar sistemleri

Avantajlar ve Özellikler

74HC4052 DIP-16 Multiplexer/Demultiplexer Entegresi'nin sağladığı avantajlar ve çözümler.

  • Çift Multiplexer: Tek entegrede iki bağımsız 4:1 multiplexer
  • Analog/Dijital İşlev: Hem analog hem dijital sinyaller için kullanılabilme
  • Düşük Güç Tüketimi: CMOS teknolojisi ile minimum enerji kullanımı
  • Geniş Besleme Aralığı: 2V-6V arası çalışabilme
  • Düşük İletim Direnci: Düşük sinyal kaybı ve distorsiyon
  • Yüksek Bant Genişliği: Yüksek frekanslı sinyalleri işleyebilme
  • Inhibit Özelliği: Tüm kanalları devre dışı bırakabilme
  • Break-Before-Make Anahtarlama: Kanal çakışmalarını önleme
  • Düşük Çapraz Geçiş: Kanallar arası minimum sinyal karışması
  • TTL Uyumluluğu: TTL devreleri ile doğrudan arayüz imkanı

Devre Tasarımı ve Kullanım

74HC4052 DIP-16 Multiplexer/Demultiplexer Entegresi'nin devre tasarımında kullanımı hakkında bilgiler.

İpucu: Yüksek frekanslı uygulamalarda sinyal bütünlüğü için entegrenin yakınına bypass kapasitörleri ekleyin.

Pin Yapılandırması (DIP-16):

  • Pin 1: Y0 (X Kanalı Girişi/Çıkışı 0)
  • Pin 2: Y2 (X Kanalı Girişi/Çıkışı 2)
  • Pin 3: Z (Y Kanalı Ortak Ucu)
  • Pin 4: Z2 (Y Kanalı Girişi/Çıkışı 2)
  • Pin 5: Z3 (Y Kanalı Girişi/Çıkışı 3)
  • Pin 6: Z1 (Y Kanalı Girişi/Çıkışı 1)
  • Pin 7: Z0 (Y Kanalı Girişi/Çıkışı 0)
  • Pin 8: GND (Toprak)
  • Pin 9: Inhibit (Aktif Yüksek)
  • Pin 10: VEE (Negatif Besleme, genellikle GND'ye bağlanır)
  • Pin 11: B (Kontrol Girişi B)
  • Pin 12: A (Kontrol Girişi A)
  • Pin 13: X3 (X Kanalı Girişi/Çıkışı 3)
  • Pin 14: X1 (X Kanalı Girişi/Çıkışı 1)
  • Pin 15: X (X Kanalı Ortak Ucu)
  • Pin 16: VCC (Pozitif Besleme)

Temel Bağlantı Şeması:

  1. VCC (Pin 16) pozitif besleme voltajına (2V-6V, tipik 5V) bağlanır
  2. GND (Pin 8) toprak hattına bağlanır
  3. VEE (Pin 10) genellikle GND'ye bağlanır (tek beslemeli sistemler için)
  4. VCC ve GND arasına 0.1μF bypass kapasitörü bağlanır
  5. A (Pin 12) ve B (Pin 11) kontrol girişleri lojik kontrol sinyallerine bağlanır
  6. X (Pin 15) ve Z (Pin 3) multiplexer'ın ortak uçlarıdır
  7. X0-X3 (Pin 1, 14, 2, 13) X kanalının anahtarlanacak uçlarıdır
  8. Z0-Z3 (Pin 7, 6, 4, 5) Z kanalının anahtarlanacak uçlarıdır
  9. Inhibit (Pin 9) lojik 0'a bağlandığında normal çalışır, lojik 1'e bağlandığında tüm kanallar kapatılır

Kanal Seçim Tablosu:

  • A=0, B=0, Inhibit=0: X-X0 ve Z-Z0 bağlantıları aktif
  • A=1, B=0, Inhibit=0: X-X1 ve Z-Z1 bağlantıları aktif
  • A=0, B=1, Inhibit=0: X-X2 ve Z-Z2 bağlantıları aktif
  • A=1, B=1, Inhibit=0: X-X3 ve Z-Z3 bağlantıları aktif
  • Inhibit=1: Tüm bağlantılar kesilir

Uygulama Örnekleri:

  • ADC Çoklu Kanal Okuma: X ve Z pinleri ADC girişlerine, X0-X3 ve Z0-Z3 farklı sensörlere bağlanabilir
  • Stereo Audio Seçici: Sol ve sağ kanallardaki sinyalleri seçmek için X ve Z kanalları kullanılabilir
  • Demultiplexer Modu: X ve Z ortak uçlarına sinyal uygulanıp, seçilen X0-X3 ve Z0-Z3 çıkışlarına yönlendirilebilir
  • Dijital Pot Kontrolü: Farklı dirençleri seçmek için analog switch olarak kullanılabilir
  • Çift Yönlü Veri Akışı: Bidirectional özelliği ile hem sinyal girişi hem çıkışı olarak kullanılabilir

Sorun Giderme ve İpuçları

74HC4052 DIP-16 Multiplexer/Demultiplexer Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

  • Sinyal Geçişi Yok: Inhibit pininin düşük olduğunu, besleme voltajını ve kontrol sinyallerini kontrol edin
  • Sinyal Bozulması: Bypass kapasitörlerini kontrol edin, giriş sinyallerinin besleme aralığında olduğunu doğrulayın
  • Çapraz Geçişi: Yüksek frekanslı sinyallerde PCB tasarımını optimize edin, sinyal ve kontrol hatlarını kısa tutun
  • Yanlış Kanal Seçimi: A ve B kontrol girişlerinin doğru bağlandığını ve doğru lojik seviyede olduğunu kontrol edin
  • Sinyal Seviye Kaybı: İletim direncinin (RON) uygulamanız için yeterince düşük olduğunu kontrol edin

Analog Sinyal İyileştirme

  • Hassas analog uygulamalarda çift besleme kullanarak analog aralığı genişletin
  • Analog sinyaller için VEE pinini negatif beslemeye bağlayarak sinyal aralığını artırın
  • Tüm girişleri kullanmıyorsanız, kullanılmayan uçları GND'ye bağlayın
  • Yüksek frekanslı uygulamalarda seri sonlandırma dirençleri kullanın
  • Analog uygulamalarda dijital kontrol hatlarına filtreleme ekleyin

PCB Tasarım İpuçları

  • Analog ve dijital toprak hatlarını entegre altında birleştirin
  • Analog sinyal hatlarını dijital kontrol hatlarından uzak tutun
  • VCC ve GND hatlarını PCB üzerinde geniş alanlar olarak tasarlayın
  • Yüksek frekanslı uygulamalarda hat empedanslarını dikkate alın
  • Kritik sinyaller için koruyucu topraklama (guard traces) kullanın

Paket İçeriği


İlgili Ürün Kategorilerimiz

Elektronik Komponentler

Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.

Ürünleri İncele →

Entegreler

Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.

Ürünleri İncele →

Çevirici Entegreler

Çevirici entegrelerle sinyal dönüşümleri ve yönlendirme işlemlerini gerçekleştirebilirsiniz.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.

  • Kalite Güvencesi: Orijinal ve güvenilir ürünler
  • Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
  • Hızlı Teslimat: Stoktan hızlı gönderim imkanı
  • Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
  • Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
  • Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri

Ürün Hakkında Sıkça Sorulan Sorular

74HC4052 ve 74HC4051 arasındaki fark nedir?

74HC4052 çift 4 kanallı (2 adet 4:1) multiplexer içerirken, 74HC4051 tek 8 kanallı (1 adet 8:1) multiplexer içerir. 74HC4052 iki bağımsız devre için kullanılabilir.

Break-before-make özelliği ne anlama gelir?

Yeni kanal bağlanmadan önce mevcut kanalın bağlantısının kesilmesi anlamına gelir. Bu, farklı kanallar arasında geçiş yaparken kısa devre oluşmasını önler.

VEE pini ne için kullanılır?

Negatif besleme voltajı içindir. Tek besleme ile çalışırken GND'ye bağlanır. Çift beslemeli sistemlerde negatif voltaja bağlanarak sinyal aralığı genişletilebilir.

Maksimum anahtarlanabilir sinyal frekansı nedir?

Bant genişliği tipik olarak 145MHz'dir (5V beslemede). Bu değer PCB tasarımı, yük empedansı ve besleme voltajına göre değişebilir.

Inhibit pini ne işe yarar?

Lojik 1 seviyesinde tüm kanalları kapatır. Sistem kurulumu sırasında geçici anahtarlama gürültüsünü önlemek veya acil durum kesintisi için kullanılabilir.

Çift yönlü çalışma ne demektir?

Sinyalin her iki yönde de (X-X0 veya X0-X) aktarılabilmesi anlamına gelir. Bu, hem multiplexer hem demultiplexer olarak kullanılabilmesini sağlar.

RON değeri nasıl tanımlanır?

ON-direnci, iletim durumunda kanal boyunca oluşan direnç değeridir. 5V'ta tipik olarak 125Ω'dur. Sinyal kaybını belirler ve düşük olması istenir.

Demultiplexer olarak nasıl kullanılır?

Ortak uç (X veya Z) giriş olarak kullanılır. A ve B kontrol girişleri ile seçilen kanal (X0-X3 veya Z0-Z3) çıkış olarak kullanılır.
