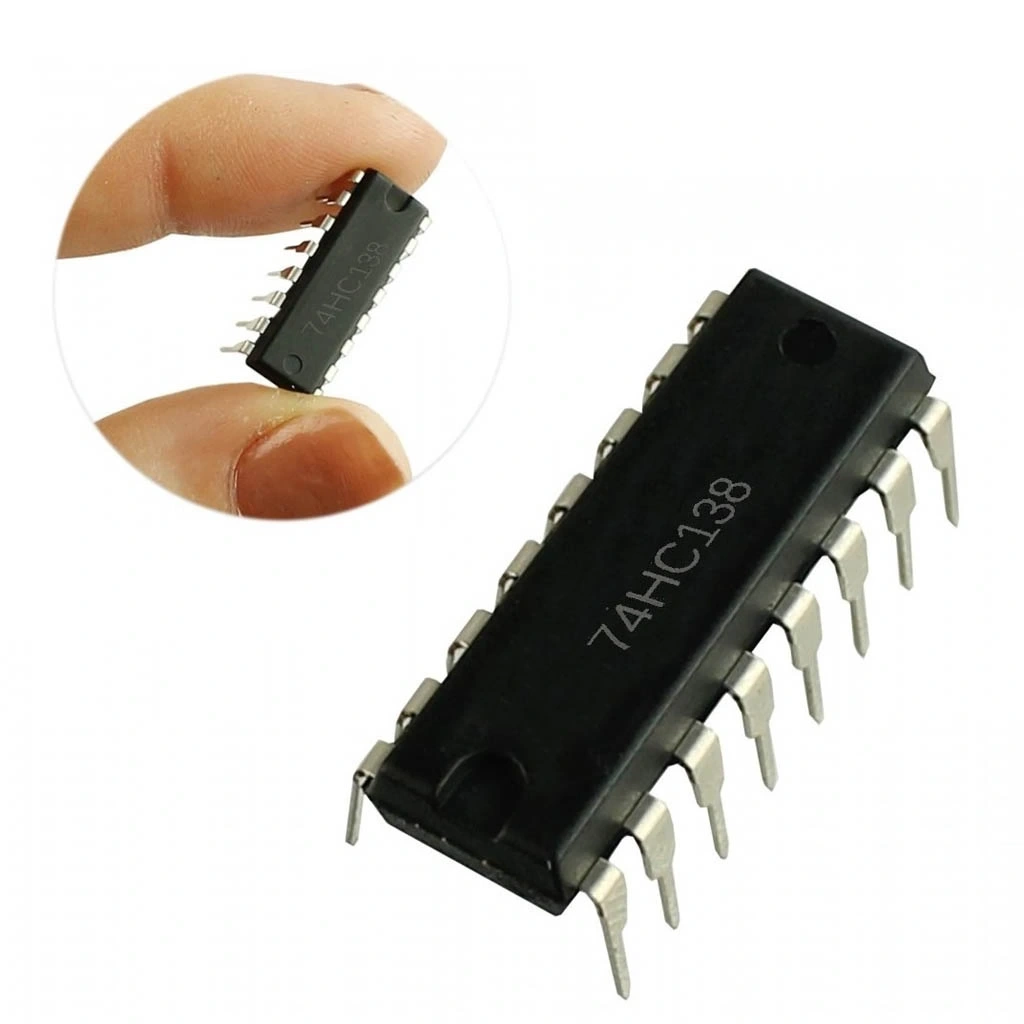

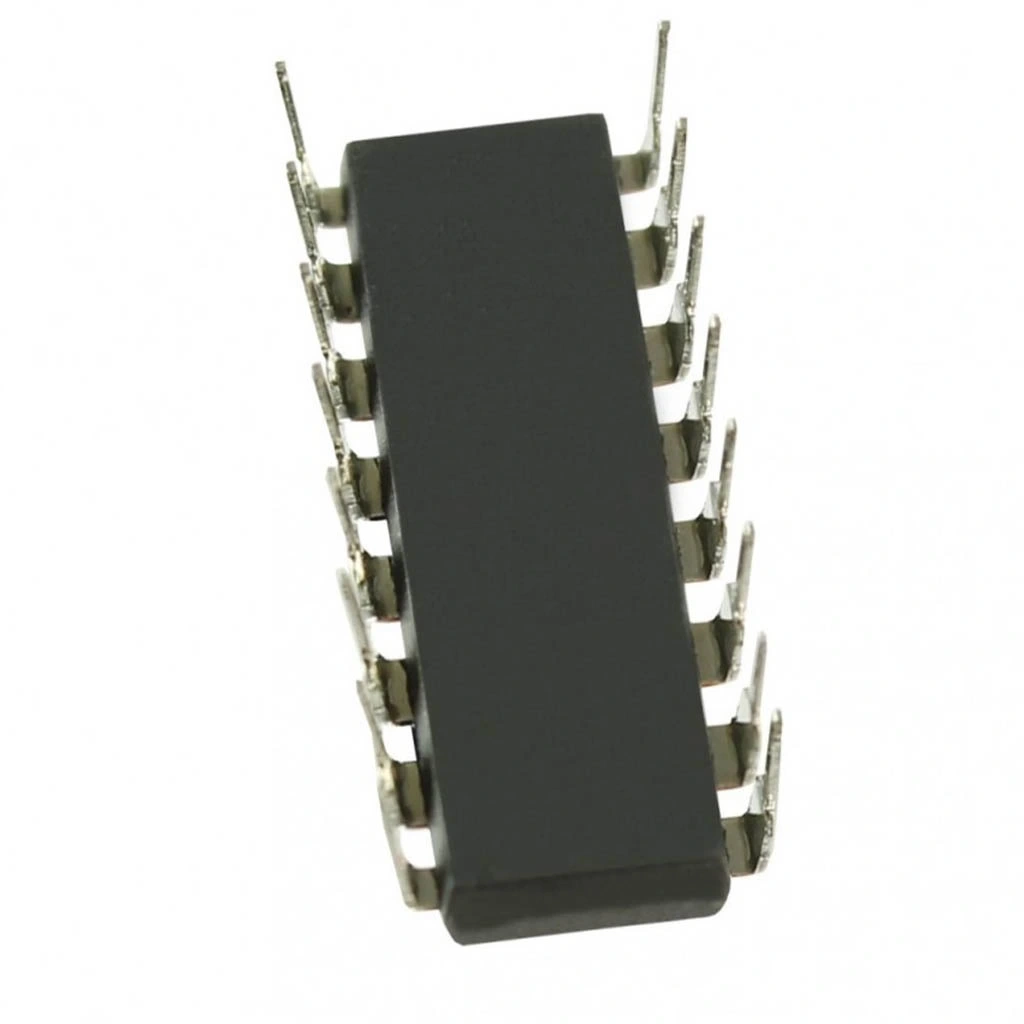

74HC138 Decoder / Demultiplexer Entegresi Dip-16

74HC138 Decoder Demultiplexer Entegresi DIP-16

74HC138, 3-to-8 hat decoder/demultiplexer entegresidir. DIP-16 paketinde sunulan bu entegre, 3 bit ikili kodu 8 çıkışlı tekli aktif düşük çıkışlara dönüştürür. Yüksek hızlı CMOS teknolojisi ile üretilmiştir.

Üç etkinleştirme girişine sahip olan 74HC138, çoklu entegreler için kaskad yapısına ve yüksek gürültü bağışıklığına sahiptir. Elektronik komponentler arasında adres kod çözme ve veri yönlendirme uygulamalarında sıkça tercih edilir.

Düşük güç tüketimi ve CMOS/TTL uyumluluğu sunan 74HC138, entegreler kategorisinde çok yönlü bir çözümdür. Çevirici entegreler arasında özellikle bellek sistemleri, demultiplexing ve kod çözme işlemleri için idealdir.

Teknik Özellikler

74HC138 Decoder Demultiplexer Entegresi DIP-16'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: 3-to-8 Decoder/Demultiplexer
• Üretici: Texas Instruments / NXP / ST Microelectronics
• Paket Tipi: DIP-16
• Besleme Voltajı Aralığı: 2.0V - 6.0V
• Önerilen Çalışma Voltajı: 5.0V
• Teknoloji: Yüksek Hızlı CMOS (HC)
• Giriş Sayısı: 3 bit ikili kod (A0, A1, A2)
• Çıkış Sayısı: 8 (Y0-Y7)
• Etkinleştirme Girişleri: 3 (E1, E2, E3)
• Çıkış Tipi: Aktif Düşük (LOW)
• Propagasyon Gecikmesi: 21ns (tipik, VCC=5V)
• Maksimum Çalışma Frekansı: 42MHz (tipik, VCC=5V)
• Çıkış Akımı (Kaynak): -4mA (maksimum)
• Çıkış Akımı (Havuz): 4mA (maksimum)
• Güç Tüketimi: 4μW (tipik, statik)
• Fan-Out (74HC): 10 yük
• Giriş Kapasitansı: 3.5pF (tipik)
• Çıkış Kapasitansı: 8pF (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Lojik Seviyeler: CMOS/TTL uyumlu
• Pin Sayısı: 16
• Montaj Tipi: Through-Hole (Delikli Montaj)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

74HC138 Decoder Demultiplexer Entegresi DIP-16'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Bellek ve Adres Çözme

• Bellek entegrelerinin çip seçimi
• Adres kod çözme
• Çevre birim seçimi
• I/O port çözümleme
• Bellek bölütleme (memory banking)

Veri Yönlendirme

• 1-to-8 demultiplexing
• Veri hattı seçimi
• Sinyal dağıtımı
• Veri yolu kontrolü
• Mikrodenetleyici port genişletme

Dijital Sistemler

• Dijital display kontrolü
• Sayısal durum çözücüler
• Kart okuyucu sistemler
• Test ekipmanları
• PLC sistemleri

Avantajlar ve Özellikler

74HC138 Decoder Demultiplexer Entegresi DIP-16'nın sağladığı avantajlar ve çözümler.

• Esnek Etkinleştirme: Üç etkinleştirme pini ile kontrol
• Aktif Düşük Çıkış: Direkt olarak LED sürme ve çip seçimi için ideal
• Yüksek Hız: 42MHz'e kadar çalışabilme
• Düşük Güç Tüketimi: CMOS teknolojisi ile minimum enerji kullanımı
• Geniş Besleme Aralığı: 2V-6V arası çalışabilme
• TTL Uyumluluğu: TTL devreleri ile doğrudan arayüz imkanı
• Kaskad Bağlanabilirlik: Çoklu entegreler ile genişletilebilme
• 8 Çıkış: Tek entegre ile 8 farklı hat kontrol edebilme
• Gürültü Bağışıklığı: CMOS yapısı ile yüksek gürültü toleransı
• Kolay Kullanım: Minimum harici bileşen gereksinimi

Devre Tasarımı ve Kullanım

74HC138 Decoder Demultiplexer Entegresi DIP-16'nın devre tasarımında kullanımı hakkında bilgiler.

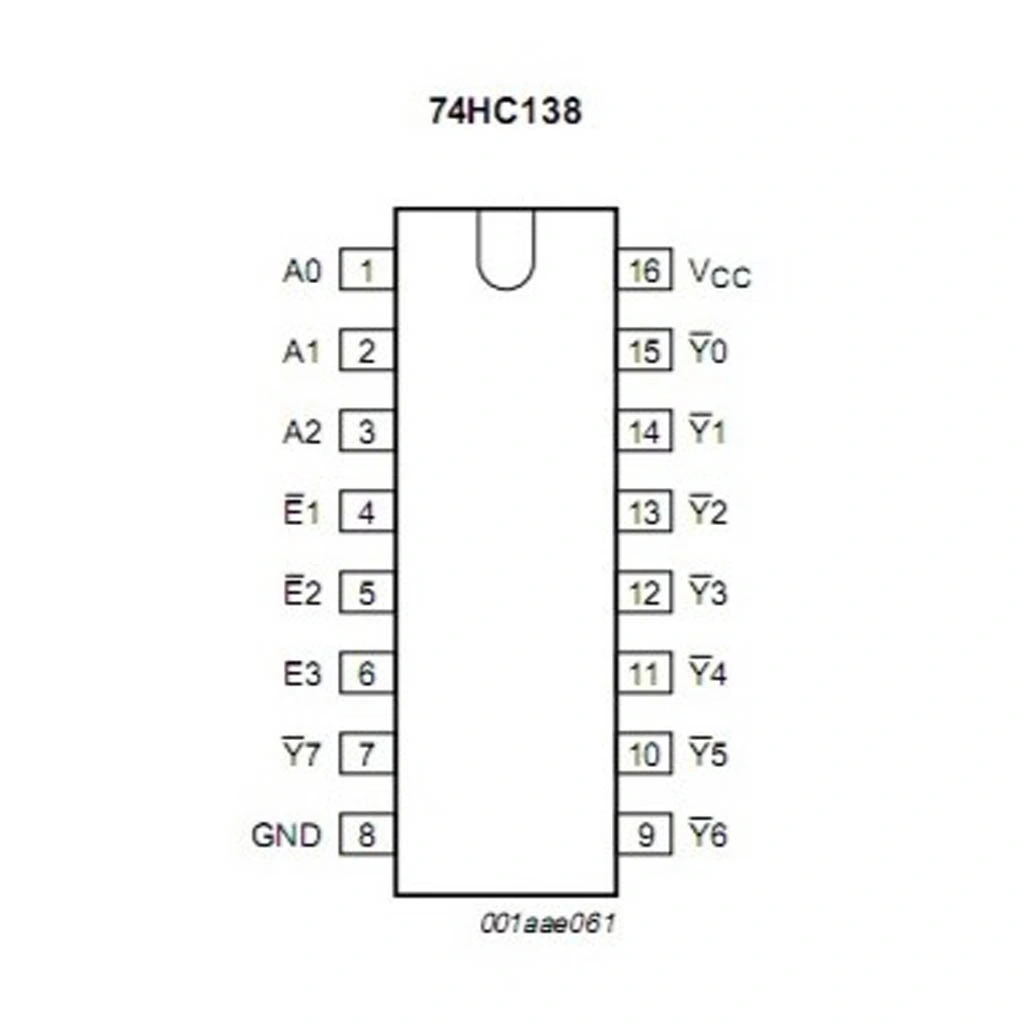

Pin Yapılandırması (DIP-16):

• Pin 1: A0 (Adres Girişi 0)
• Pin 2: A1 (Adres Girişi 1)
• Pin 3: A2 (Adres Girişi 2)
• Pin 4: E1 (Etkinleştirme Girişi 1, Aktif Düşük)
• Pin 5: E2 (Etkinleştirme Girişi 2, Aktif Düşük)
• Pin 6: E3 (Etkinleştirme Girişi 3, Aktif Yüksek)
• Pin 7: Y7 (Çıkış 7, Aktif Düşük)
• Pin 8: GND (Toprak)
• Pin 9: Y6 (Çıkış 6, Aktif Düşük)
• Pin 10: Y5 (Çıkış 5, Aktif Düşük)
• Pin 11: Y4 (Çıkış 4, Aktif Düşük)
• Pin 12: Y3 (Çıkış 3, Aktif Düşük)
• Pin 13: Y2 (Çıkış 2, Aktif Düşük)
• Pin 14: Y1 (Çıkış 1, Aktif Düşük)
• Pin 15: Y0 (Çıkış 0, Aktif Düşük)
• Pin 16: VCC (Pozitif Besleme)

Temel Bağlantı Şeması:

1. VCC (Pin 16) pozitif besleme voltajına (2V-6V, tipik 5V) bağlanır
2. GND (Pin 8) toprak hattına bağlanır
3. VCC ve GND arasına 0.1μF bypass kapasitörü bağlanır
4. A0, A1, A2 (Pin 1-3) adres girişleri kontrol sinyallerine bağlanır
5. E1, E2 (Pin 4-5) aktif düşük etkinleştirme girişleri - entegre aktif olması için LOW yapılmalıdır
6. E3 (Pin 6) aktif yüksek etkinleştirme girişi - entegre aktif olması için HIGH yapılmalıdır
7. Y0-Y7 (Pin 15, 14, 13, 12, 11, 10, 9, 7) çıkışları sürülecek devrelere bağlanır

Etkinleştirme ve Çıkış Tablosu:

• E1=1 veya E2=1 veya E3=0: Tüm çıkışlar (Y0-Y7) HIGH (devre dışı)
• E1=0, E2=0, E3=1, A2=0, A1=0, A0=0: Sadece Y0 LOW (aktif), diğerleri HIGH
• E1=0, E2=0, E3=1, A2=0, A1=0, A0=1: Sadece Y1 LOW (aktif), diğerleri HIGH
• E1=0, E2=0, E3=1, A2=0, A1=1, A0=0: Sadece Y2 LOW (aktif), diğerleri HIGH
• E1=0, E2=0, E3=1, A2=0, A1=1, A0=1: Sadece Y3 LOW (aktif), diğerleri HIGH
• E1=0, E2=0, E3=1, A2=1, A1=0, A0=0: Sadece Y4 LOW (aktif), diğerleri HIGH
• E1=0, E2=0, E3=1, A2=1, A1=0, A0=1: Sadece Y5 LOW (aktif), diğerleri HIGH
• E1=0, E2=0, E3=1, A2=1, A1=1, A0=0: Sadece Y6 LOW (aktif), diğerleri HIGH
• E1=0, E2=0, E3=1, A2=1, A1=1, A0=1: Sadece Y7 LOW (aktif), diğerleri HIGH

Uygulama Örnekleri:

• Bellek Çip Seçimi: Adres hatlarına bağlı olarak belirli bir bellek entegresi seçmek için
• LED Display Kontrolü: 8 farklı LED grubunu kontrol etmek için
• Demultiplexer Modu: Tek bir veri kaynağını 8 farklı hedefe yönlendirmek için
• Kaskad Bağlantı: E1, E2, E3 pinlerini kullanarak çoklu 74HC138 entegrelerini birbirine bağlayıp 3'ten fazla adres biti ile çalışmak için
• Bit Çözme: İkili kodları ondalık gösterime çevirmek için

Sorun Giderme ve İpuçları

74HC138 Decoder Demultiplexer Entegresi DIP-16 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Hiçbir Çıkış Aktif Değil: Etkinleştirme pinlerinin doğru ayarlandığını kontrol edin (E1=0, E2=0, E3=1)
• Yanlış Çıkış Aktif Oluyor: Adres girişlerini (A0, A1, A2) kontrol edin, bağlantıları doğrulayın
• Kararsız Çalışma: Bypass kapasitörünü kontrol edin, besleme voltajını ölçün
• Çıkış Seviyesi Sorunları: Fan-out sınırlarının aşılmadığını doğrulayın, yük empedansını kontrol edin
• Gürültülü Çalışma: Giriş hatlarına pull-up/pull-down dirençleri ekleyin

LED Sürme İpuçları

• Çıkışlar aktif düşük olduğu için, LED'in katodu çıkışa, anodu uygun akım sınırlayıcı direnç üzerinden VCC'ye bağlanmalıdır
• 5V besleme için 330Ω-470Ω arası dirençler kullanın
• Daha parlak LED'ler için 220Ω-330Ω arası dirençleri tercih edin
• Yüksek akımlı LED'ler veya çoklu LED'ler için transistör veya MOSFET sürücüler ekleyin
• Çıkış akımının 4mA sınırını aşmamasına dikkat edin

Kaskad Bağlantı Teknikleri

• Daha fazla çıkış elde etmek için, birinci 74HC138'in çıkışlarını diğer 74HC138'lerin etkinleştirme girişlerine bağlayın
• İki entegre ile 16 çıkış, üç entegre ile 24 çıkış elde edilebilir
• 4-bit adres çözümü için birinci entegrenin A0-A2 girişlerini adres bitine, E3 girişini en yüksek adres bitine (A3) bağlayın
• Büyük sistemlerde, etkinleştirme pinlerini kullanarak farklı adres blokları oluşturun
• Etkinleştirme pinlerini kullanarak, çıkış gruplarını bağımsız olarak kontrol edin

Paket İçeriği

• 74HC138 Decoder Demultiplexer Entegresi DIP-16
