VIPER16L , VIPER16LDTR , VIPER16 Smd Pmic AC-DC Çevirici Entegresi Sop-16

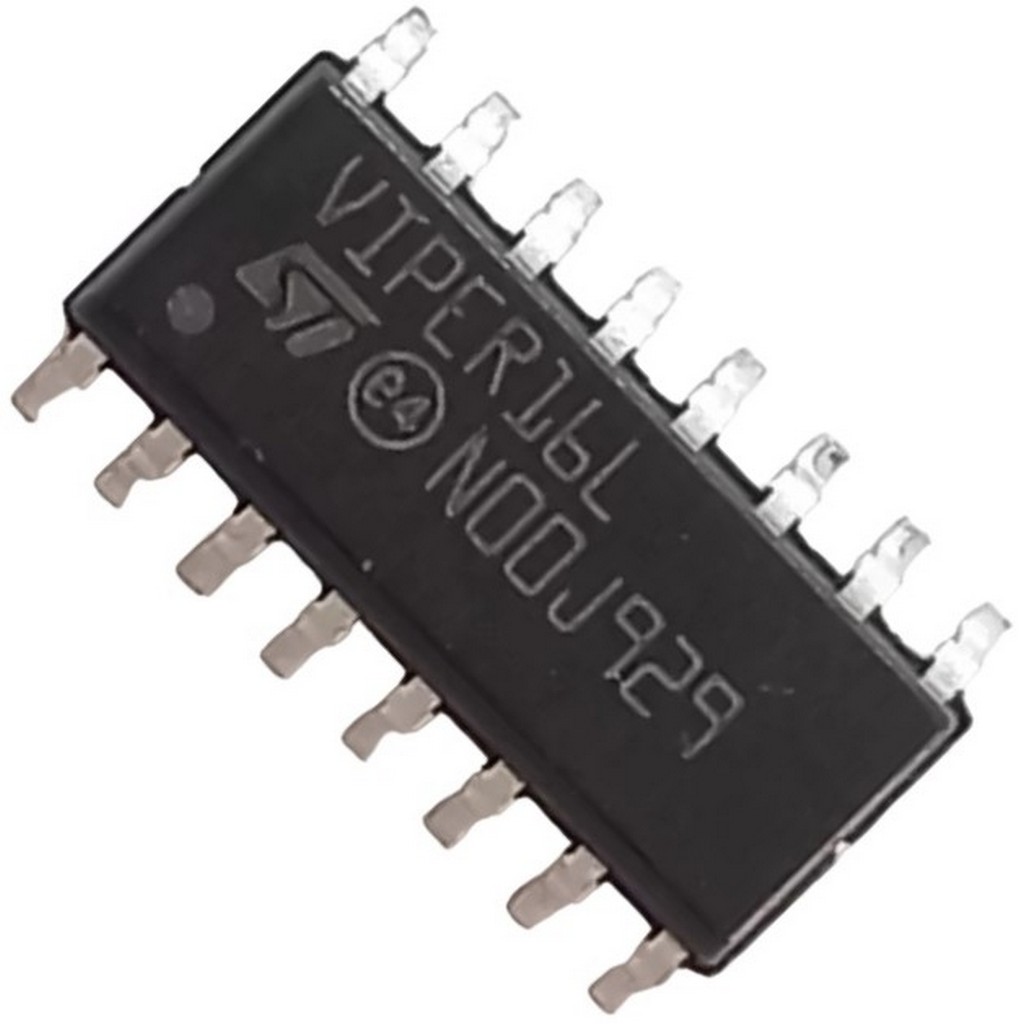

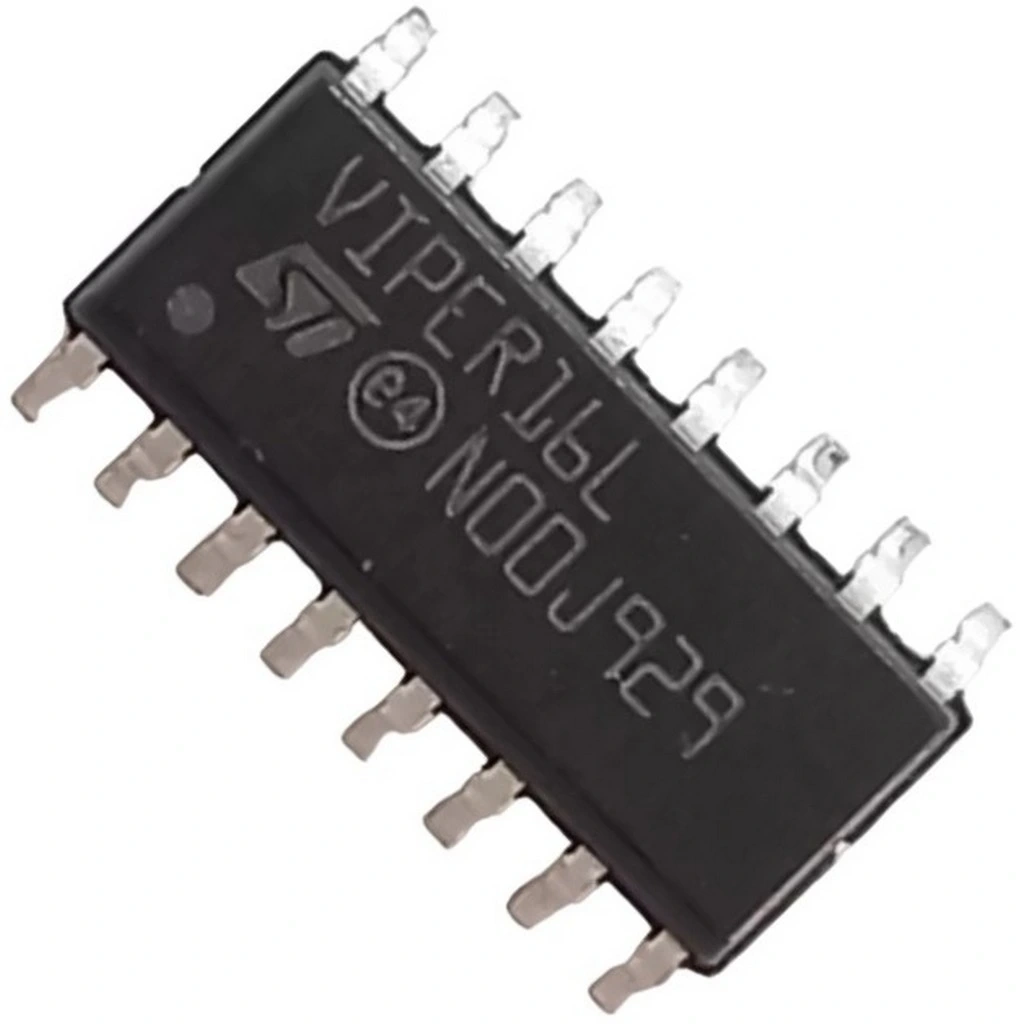

VIPER16LDTR; yüksek voltajlı, entegre anahtarlamalı mod güç kaynağı (SMPS) kontrol devresi içeren bir IC’dir. Özellikle düşük güçteki uygulamalar için tasarlanmış olup, sabit anahtarlama frekansına ve yüksek verimliliğe sahip, SMPS devrelerinde yaygın olarak kullanılır. SOP-16 kılıfında sunulmaktadır.

Teknik Özellikler:

• Seri:VIPer™ plus
• Paket:Bant ve Makara (TR) Bant Kes (CT) Digi-Reel®
• Çıkış İzolasyonu:Herhangi biri
• Dahili Anahtar(lar):Evet
• Voltaj - Arıza:800V
• Topoloji:Buck, Buck-Boost, Geri Dönüş
• Voltaj - Başlatma:13V
• Voltaj - Besleme (Vcc/Vdd):11,5V ~ 23,5V
• Görev Döngüsü:%70
• Frekans - Anahtarlama:60kHz
• Güç (Watt):10W
• Arıza Koruması:Akım Sınırlama, Aşırı Sıcaklık
• Kontrol Özellikleri: -
• Çalışma Sıcaklığı:-40°C ~ 150°C (TJ)
• Paket / Kasa:16-SOIC (0,154", 3,90 mm Genişlik)
• Montaj Tipi:Yüzey Montajı

Anahtar Avantajlar:

• Düşük Güç Tüketimi: Standby durumunda düşük enerji harcaması.
• Yüksek Entegrasyon: Dahili yüksek voltaj MOSFET ve anahtarlama regülatörü, dış bileşen gereksinimini azaltır.
• Koruma Fonksiyonları: Aşırı sıcaklık, kısa devre ve aşırı yük koruması ile güvenli çalışma.
• Yüksek Verimlilik: Yüksek verimli anahtarlama teknolojisi ile enerji kayıplarını minimize eder.
• Kolay Tasarım: Basit devre tasarımlarında kullanılabilecek, dış bileşen ihtiyacını azaltan özellikler.

Uygulama Alanları:

• Düşük Güçteki SMPS Devreleri: Özellikle 12W’a kadar olan güç kaynakları için idealdir.
• Ev Elektroniği: Televizyonlar, bilgisayarlar ve diğer elektronik cihazlar için güç kaynağı devrelerinde kullanılır.
• Endüstriyel Kontroller: Endüstriyel otomasyon sistemlerinde ve güç yönetimi uygulamalarında kullanılır.
• Şarj Cihazları ve Adaptörler: Mobil cihazlar ve küçük elektronik cihazlar için güç adaptörleri.
• Akıllı Ev Sistemleri: Enerji verimli akıllı ev çözümlerinde güç yönetimi sağlar.

Paket İçeriği:

1 adet VIPER16LDTR SOP-16 Entegre Devre
