PT2272-M4 Decoder Entegresi Dip-18

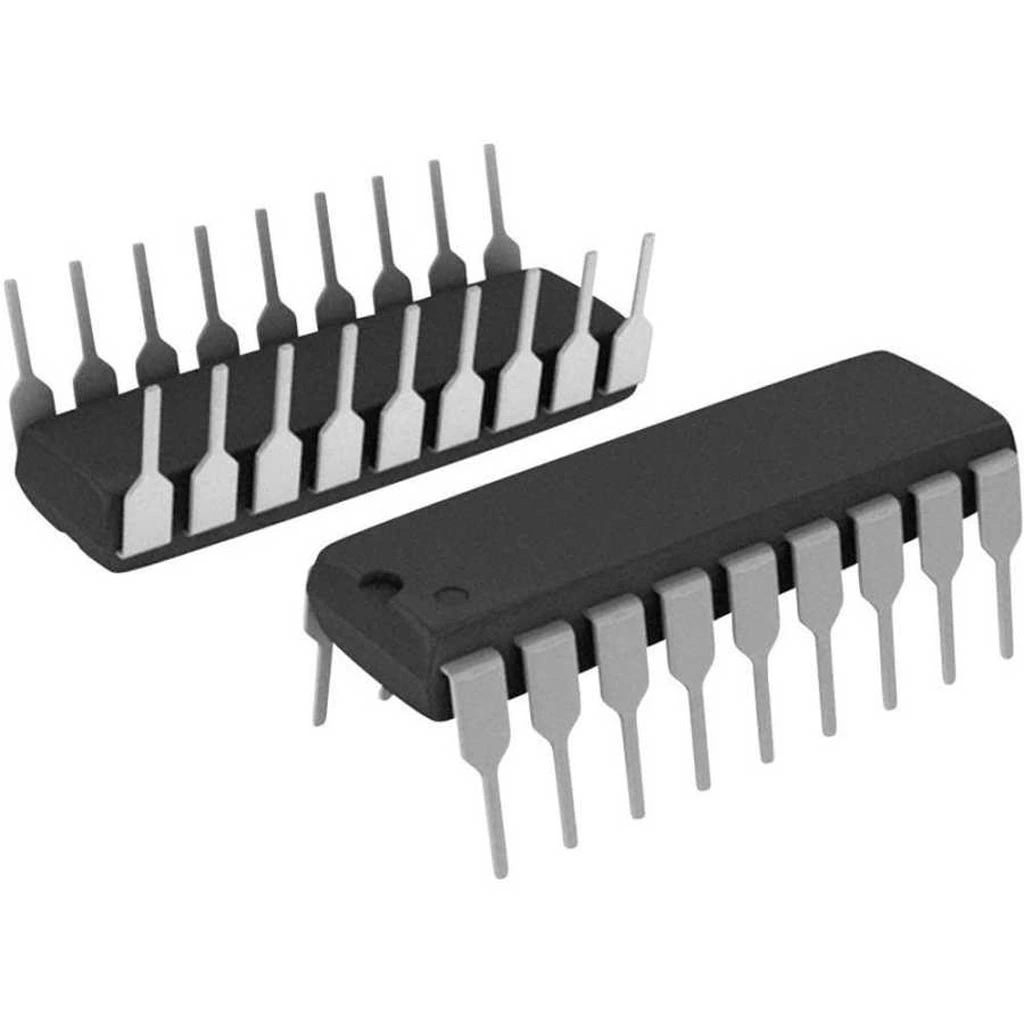

PT2272-M4 Decoder Entegresi DIP-18

PT2272-M4, RF uzaktan kumanda sistemlerinde yaygın olarak kullanılan bir dekoder entegresidir. DIP-18 paketinde sunulan bu entegre, PT2262 encoder çipi ile birlikte çalışarak güvenilir bir uzaktan kumanda sistemi oluşturur.

Princeton Technology tarafından üretilen PT2272-M4, RF alıcılardan gelen sinyalleri çözerek dijital çıkışlar üreten özel bir entegredir. Elektronik komponentler arasında uzaktan kontrol sistemleri için anahtar bir bileşendir.

Dahili osilatör, veri dekodlama ve latch fonksiyonları içeren bu entegre, kapı açıcılar, alarm sistemleri ve çeşitli kablosuz kontrol uygulamalarında tercih edilir. Çevirici entegreler arasında uzaktan kumanda sistemleri için özel tasarımıyla öne çıkar.

Teknik Özellikler

PT2272-M4 Decoder Entegresi DIP-18'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Princeton Technology
• Entegre Tipi: RF Uzaktan Kumanda Dekoderi
• Paket Tipi: DIP-18 (Dual In-line Package)
• Çalışma Modu: M4 (Momentary ve 4 adres biti)
• Adres Bitleri: 4 bit (A0-A3)
• Veri Bitleri: 4 bit (D8-D11)
• Çalışma Voltajı: 4.5V - 5.5V
• Düşük Voltaj Resetleme: Var (≈ 3.3V)
• Çıkış Tipi: CMOS/TTL uyumlu
• Çıkış Sürücü Kapasitesi: 5mA (maksimum)
• İletişim Protokolü: Princeton RF uzaktan kumanda protokolü
• Osilatör Tipi: Dahili RC osilatör
• Giriş Tipi: İkili (binary) veri akışı
• Besleme Akımı: <3mA (çalışma), <1µA (uyku modu)
• VT (Veri İletim) Pini: Geçerli sinyal göstergesi
• Veri Kod Biçimi: Trinary (0, 1, F)
• Çıkış Formatı: Momentary (anlık - M4 versiyonu için)
• Çalışma Sıcaklık Aralığı: -20°C ile +70°C arası
• Boyutlar: Yaklaşık 22.9mm x 7.5mm x 3.3mm
• Yüksek Güvenilirlik: Yanlış kod reddetme özelliği
• Pin Sayısı: 18
• Pin Aralığı: 2.54mm (0.1 inç) standart

Kullanım Alanları

PT2272-M4 Decoder Entegresi DIP-18'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ev Otomasyonu

• Kablosuz lamba kontrolü
• Elektrikli perde/jaluzi kumandaları
• Uzaktan kontrollü anahtarlar
• Kapı ve garaj kapısı açıcılar
• Uzaktan prizler ve adaptörler

Güvenlik Sistemleri

• Alarm sistemleri için uzaktan kumandalar
• Panik butonları
• Uzaktan alarm kurma/kapama cihazları
• Kablosuz sensör alıcıları
• Elektronik kilit sistemleri

Endüstriyel Kontrol

• Uzaktan ekipman kontrolü
• Kablosuz acil durdurma sistemleri
• Vinç ve ekipman kumandaları
• İş makinesi kontrol sistemleri
• Endüstriyel IoT uygulamaları

Avantajlar ve Özellikler

PT2272-M4 Decoder Entegresi DIP-18'in sağladığı avantajlar ve çözümler.

• Minimum Harici Bileşen: Dahili osilatör sayesinde az komponent gereksinimi
• Düşük Güç Tüketimi: Batarya ile çalışan sistemler için ideal
• Gürültü Reddetme: Güvenilir sinyal dekodlama ve yüksek parazit direnci
• Geniş Adres Aralığı: Trinary kodlama ile çok sayıda adres kombinasyonu
• Kolay Entegrasyon: Standart RF modüller ile doğrudan uyumluluk
• Momentary Çıkış: M4 versiyonu ile anlık kontrol imkanı
• Geniş Voltaj Aralığı: 4.5V ile 5.5V arası çalışma esnekliği
• Otomatik Reset: Güvenilir çalışma için düşük voltaj resetleme
• Farklı Çalışma Modları: M4 dışında L4, S4 modları da mevcut
• DIP Paketi: Kolay montaj ve breadboard uyumluluğu

Uygulama ve Devre Tasarımı

PT2272-M4 Decoder Entegresi DIP-18 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: VCC pini 5V beslemeye, VSS pini toprağa bağlanır
• RF Modül Bağlantısı: DIN pini RF alıcı modülünün data çıkışına bağlanır
• Çıkış Bağlantıları: D8-D11 pinleri kontrol edilecek cihazlara bağlanır
• Adres Ayarı: A0-A3 pinleri vericideki aynı adres ayarına göre VCC/VSS/açık bırakılır
• VT Pini Bağlantısı: Opsiyonel olarak LED ile geçerli veri göstergesi olarak kullanılabilir

Örnek Uygulama Devreleri:

• Basit Röle Kontrol Devresi: D8-D11 çıkışları transistörler üzerinden röleleri sürer
• 4-Kanallı Uzaktan Anahtar: Her çıkış bir anahtarı kontrol eder
• Kablosuz Alarm Kumandası: Alarm sistemini uzaktan kontrol etme
• Çoklu Kumanda Sistemi: Farklı adresli vericilerle farklı alıcıları kontrol etme
• Uzaktan LED Kontrolü: Çeşitli LED'leri uzaktan açıp kapatma

Sorun Giderme ve İpuçları

PT2272-M4 Decoder Entegresi DIP-18 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sinyal Algılanmıyor: RF alıcı modülünün çalıştığından ve antene uygun bağlandığından emin olun.
• Yanlış Tetikleme: Adres pinlerinin verici ile tam olarak eşleştiğini kontrol edin.
• Düşük Menzil: Verici gücünü ve anten tasarımını iyileştirin, engelleri azaltın.
• Kararsız Çalışma: Besleme hattına 100µF ve 0.1µF bypass kapasitörleri ekleyin.
• VT Pini Yanıt Vermiyor: RF sinyalinin gücünü ve vericinin çalışmasını kontrol edin.

Verimli Kullanım İpuçları

• Aynı adrese sahip PT2262 vericisi kullanın
• Yüksek kaliteli RF alıcı modülü tercih edin
• Güç kaynağı stabilizasyonuna dikkat edin
• RF devreler için PCB tasarımında uygun topraklama yapın
• Röle kontrolü için çıkışları buffer ile güçlendirin

Paket İçeriği

• PT2272-M4 Decoder Entegresi DIP-18
