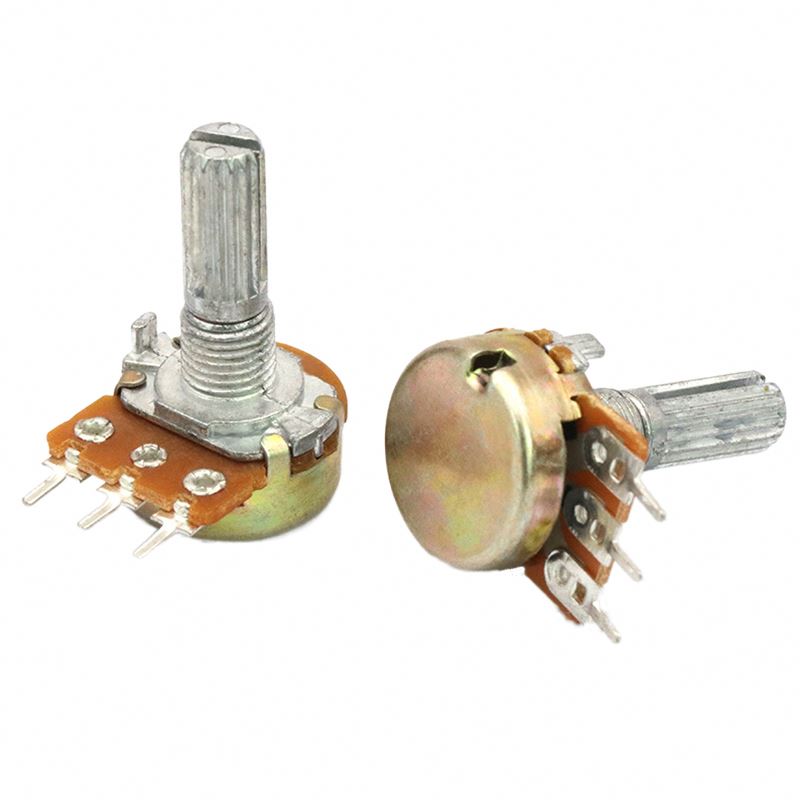

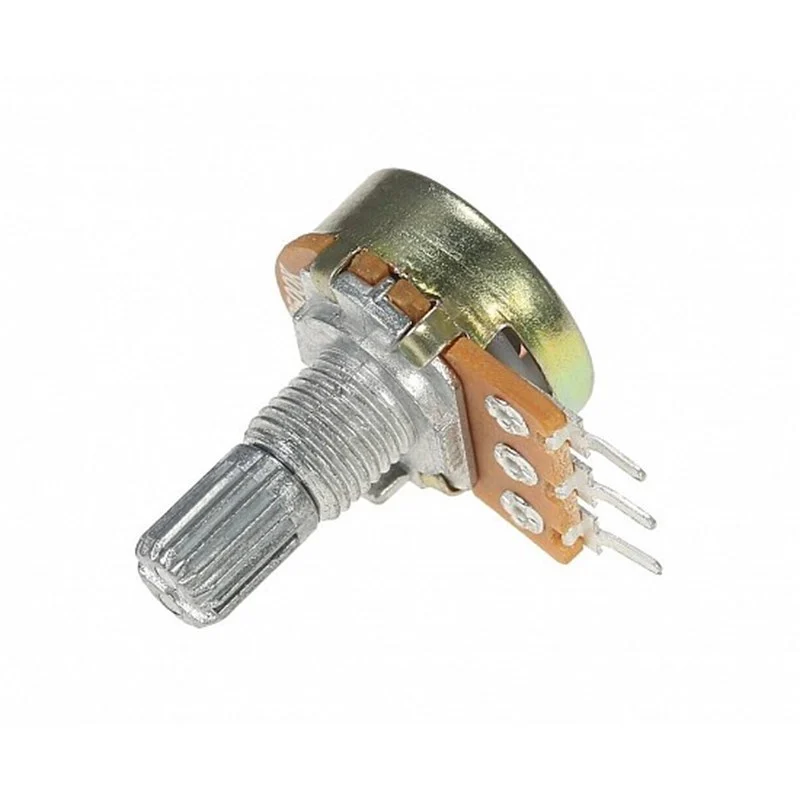

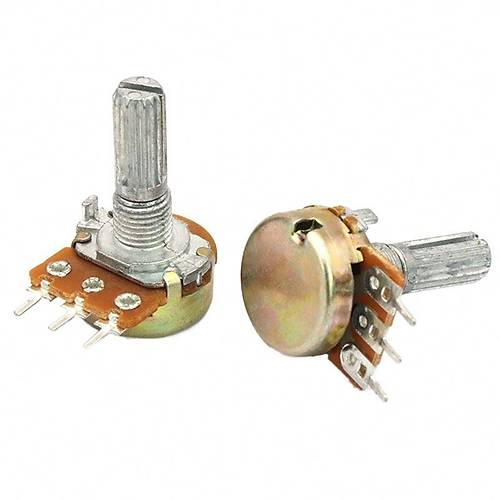

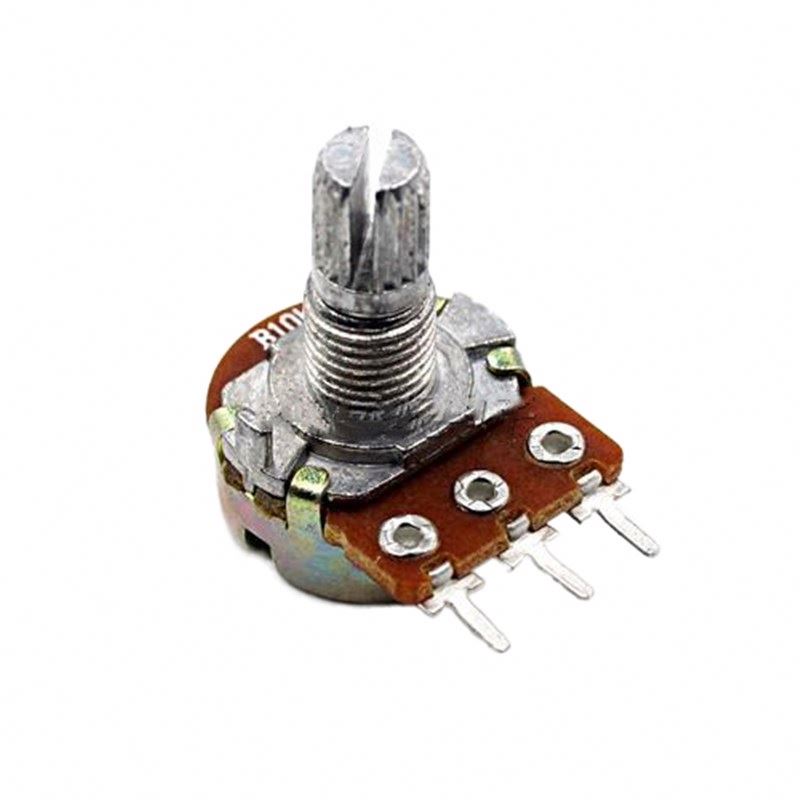

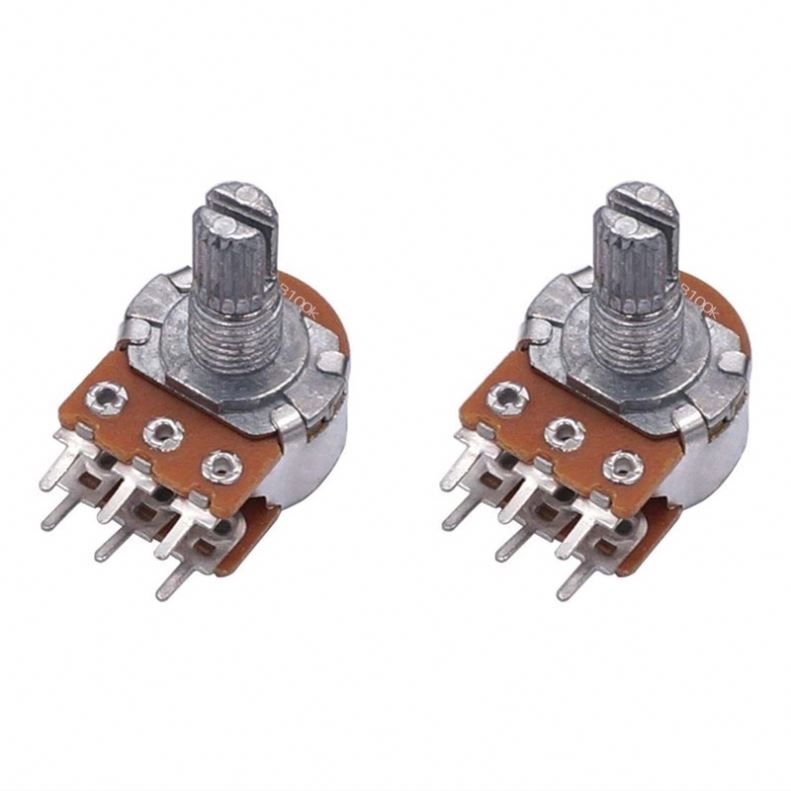

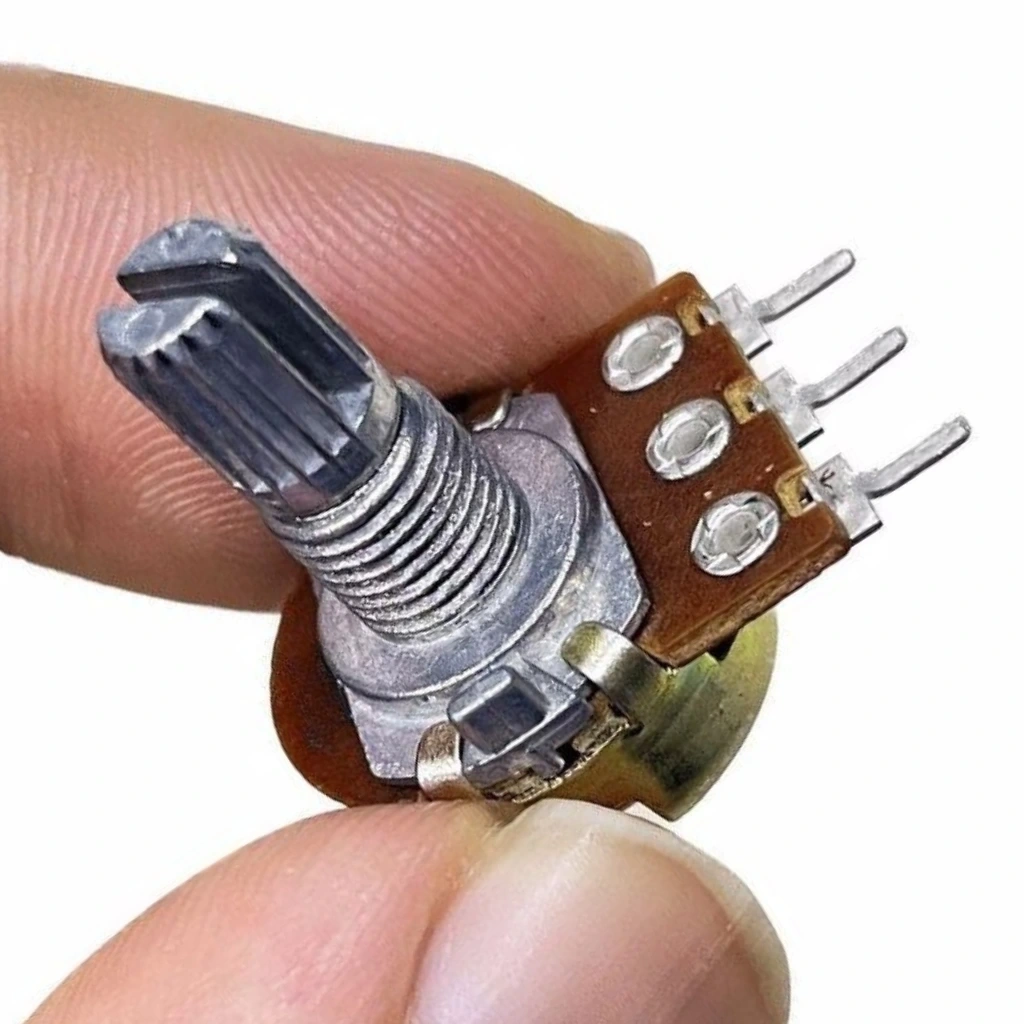

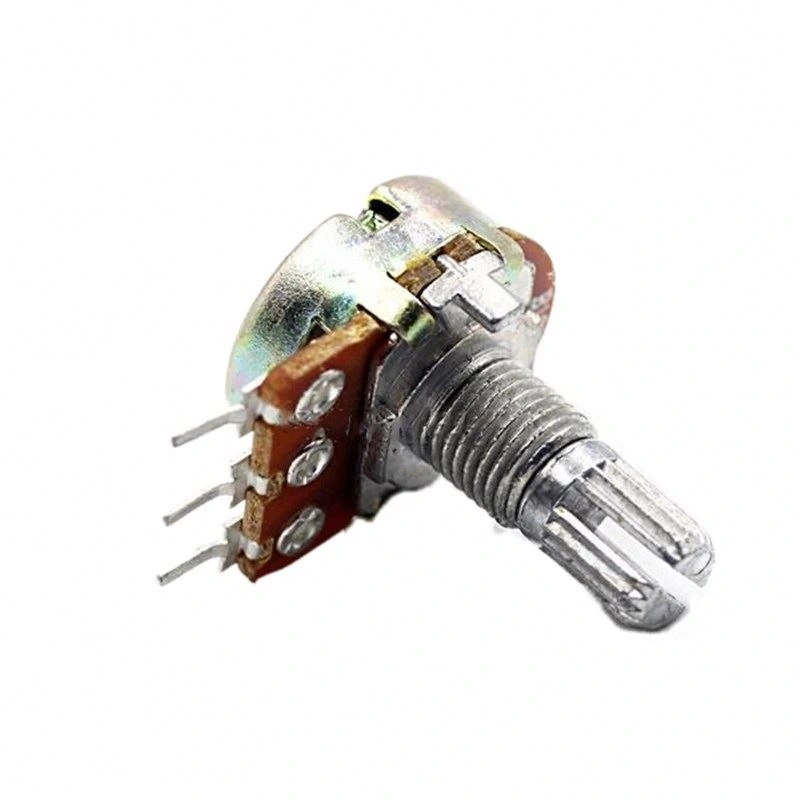

5K Potansiyometre WH148

5K Potansiyometre WH148

WH148 serisi 5K potansiyometre, değişken direnç ihtiyaçlarınız için ideal bir komponenttir. Lineer karakteristiğe sahip bu potansiyometre, hassas ayar gerektiren elektronik devrelerde güvenilir performans sunar.

6mm standart mile sahip bu potansiyometre, ses seviyesi kontrolü, ışık parlaklığı ayarı ve motorların hız kontrolü gibi çeşitli uygulamalarda kullanılabilir. Elektronik komponentler arasında temel bir eleman olan potansiyometreler, değişken gerilim bölücü devreler için vazgeçilmezdir.

Dayanıklı yapısı ve uzun ömrü ile tercih edilen WH148 serisi potansiyometre, amatör projelerden profesyonel uygulamalara kadar geniş bir yelpazede kullanılabilir. Üç bacaklı yapısı sayesinde devrelerinize kolayca entegre edebilirsiniz.

Teknik Özellikler

5K Potansiyometre WH148 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: WH148
• Direnç Değeri: 5 kΩ (5.000 Ohm)
• Tolerans: ±10%
• Karakteristik: Lineer (B tipi)
• Maksimum Çalışma Gücü: 0.25W
• Mil Çapı: 6mm
• Mil Tipi: D-shaft (düz kenarlı)
• Mil Uzunluğu: 15mm (±0,5mm)
• Montaj Tipi: PCB montaj
• Gövde Çapı: 16mm
• Terminal Sayısı: 3 pin
• Terminal Aralığı: 5mm
• Dönme Açısı: 300° (±5°)
• Çalışma Sıcaklığı: -25°C ile +70°C arası
• Elektriksel Ömür: Yaklaşık 10.000 dönüş döngüsü
• İzolasyon Direnci: >100MΩ @ 500V DC
• Gövde Malzemesi: Plastik (ABS)
• Temas Malzemesi: Karbon film
• RoHS Uyumluluğu: Evet
• Dielektrik Dayanım: 500V AC / 1 dakika

Kullanım Alanları

5K Potansiyometre WH148'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Ses Devreleri

• Ses seviyesi kontrolü
• Ton kontrol devreleri
• Mixer panelleri
• Kulaklık amplifikatörleri
• Müzik efekt pedalleri

Aydınlatma Sistemleri

• LED parlaklık kontrolü
• Dimmer devreleri
• RGB LED renk karışım kontrolleri
• Ambiyans aydınlatma sistemleri
• Gösterge paneli parlaklık ayarı

Kontrol Uygulamaları

• Motor hız kontrolü
• PWM sinyal ayarı
• Sensör kalibrasyon devreleri
• Referans voltaj ayarı
• Arduino ve mikrodenetleyici projeleri

Avantajlar ve Özellikler

5K Potansiyometre WH148'in sağladığı avantajlar ve öne çıkan özellikleri.

• Lineer Karakteristik: Dönüş açısı ile orantılı direnç değişimi
• Uyumlu Değer: 5K direnç değeri birçok uygulama için ideal
• Standart Boyut: Yaygın kullanılan 16mm gövde çapı
• Kolay Montaj: Delikli pertinaks ve PCB'lere uyumlu pin dizilimi
• D-Shaft Mil: Standart düğmelerle tam uyumlu
• Uzun Ömür: 10.000 dönüş döngüsü dayanıklılık
• Hassas Kontrol: 300° dönme açısı ile hassas ayar imkanı
• Düşük Gürültü: Karbon film yapı ile sabit operasyon
• Çok Yönlülük: Voltaj bölücü veya değişken direnç olarak kullanım
• Ekonomik Çözüm: Uygun maliyet-performans dengesi

Bağlantı ve Kullanım

5K Potansiyometre WH148'in bağlantı şekilleri ve kullanımı hakkında bilgiler.

Terminal Bağlantıları:

• Terminal 1 (Sol): Potansiyometrenin bir ucu
• Terminal 2 (Orta): Sürgü bağlantısı (wiper), değişken çıkış
• Terminal 3 (Sağ): Potansiyometrenin diğer ucu

Gerilim Bölücü Olarak Kullanım:

• Terminal 1'i toprak (GND) veya negatif beslemeye bağlayın
• Terminal 3'ü pozitif beslemeye bağlayın
• Terminal 2 (orta bacak) değişken çıkış voltajını verir
• Potansiyometreyi çevirince Terminal 2'den alınan voltaj değişir
• Bu düzende, çıkış empedansı pozisyona bağlı olarak değişir

Değişken Direnç Olarak Kullanım:

• Terminal 1 ve Terminal 2'yi birbirine bağlayın (veya sadece birini kullanın)
• Bağlı terminaller ve Terminal 3 arasını değişken direnç olarak kullanın
• Bu düzende maksimum direnç değeri 5K'dır
• Mil döndürüldükçe direnç değeri lineer olarak değişir
• Düşük güçlü uygulamalar için uygundur (maks. 0.25W)

PCB Montajı:

• 5mm aralıklı terminal pinleri standart 2.54mm (0.1") grid PCB'lere uyumludur
• Montaj sırasında pinlerin bükülmemesine dikkat edin
• Lehimleme işlemi kısa süreli olmalı, aşırı ısı komponente zarar verebilir
• Panel montajı için ön taraftaki somun ve pulu kullanın
• Standart 6mm'lik düğmeleri mile takabilirsiniz

Sorun Giderme ve İpuçları

5K Potansiyometre WH148 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Dengesiz Direnç Değişimi: Potansiyometreyi temizleyin veya değiştirin
• Çıkış Sinyalinde Gürültü: Bypass kapasitörü ekleyin
• Aşırı Isınma: Güç değerini aşmamaya dikkat edin, maksimum 0.25W
• Zorlanarak Dönme: Mil üzerine mekanik stres uygulamayın
• Temas Kaybı: Potansiyometrenin iç yüzeyinde aşınma olabilir, değiştirin

Uygulama İpuçları

• Voltaj bölücü uygulamalarda yüksek empedanslı yük kullanın
• Düşük gürültü gerektiren uygulamalarda çıkışa küçük kapasitör ekleyin
• LED parlaklık kontrolünde PWM yerine seri direnç olarak kullanıldığında ısınmaya dikkat edin
• Hassas ayarlar için dişli mekanizmalar veya daha büyük düğmeler tercih edin
• Yüksek nem ortamlarında potansiyometreyi koruyucu kaplama ile kaplayın

Uzun Ömür İçin Öneriler

• Mekanik stres ve aşırı güç uygulamalarından kaçının
• Potansiyometreyi toz ve nemden koruyun
• Sürekli uç noktalarda çalıştırmaktan kaçının
• Lehimleme sırasında aşırı ısıdan koruyun
• Ağır yüklerde buffer devresi kullanmayı düşünün

Paket İçeriği

• 5K Potansiyometre WH148
