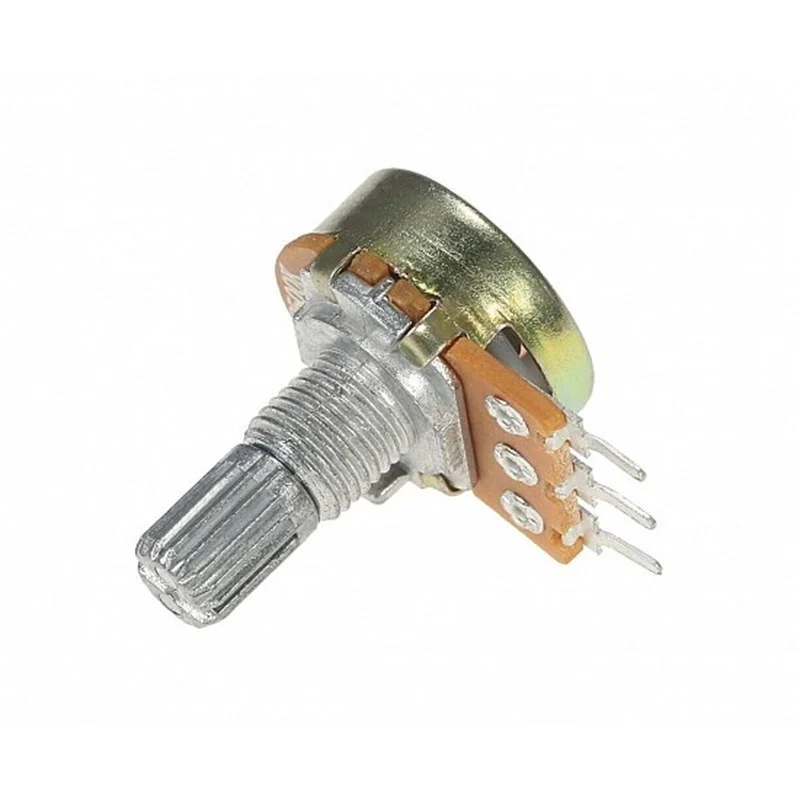

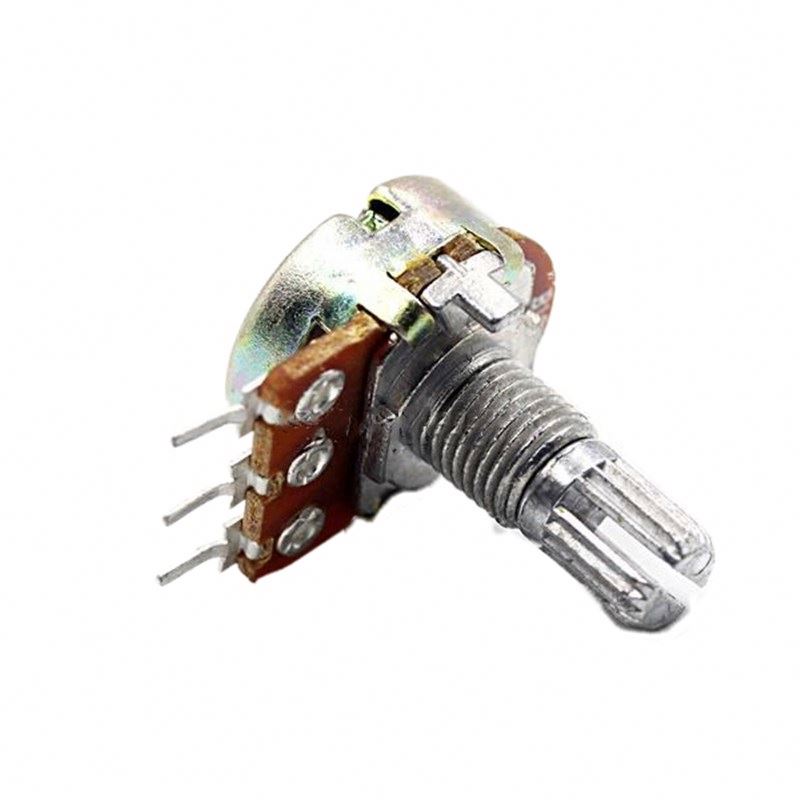

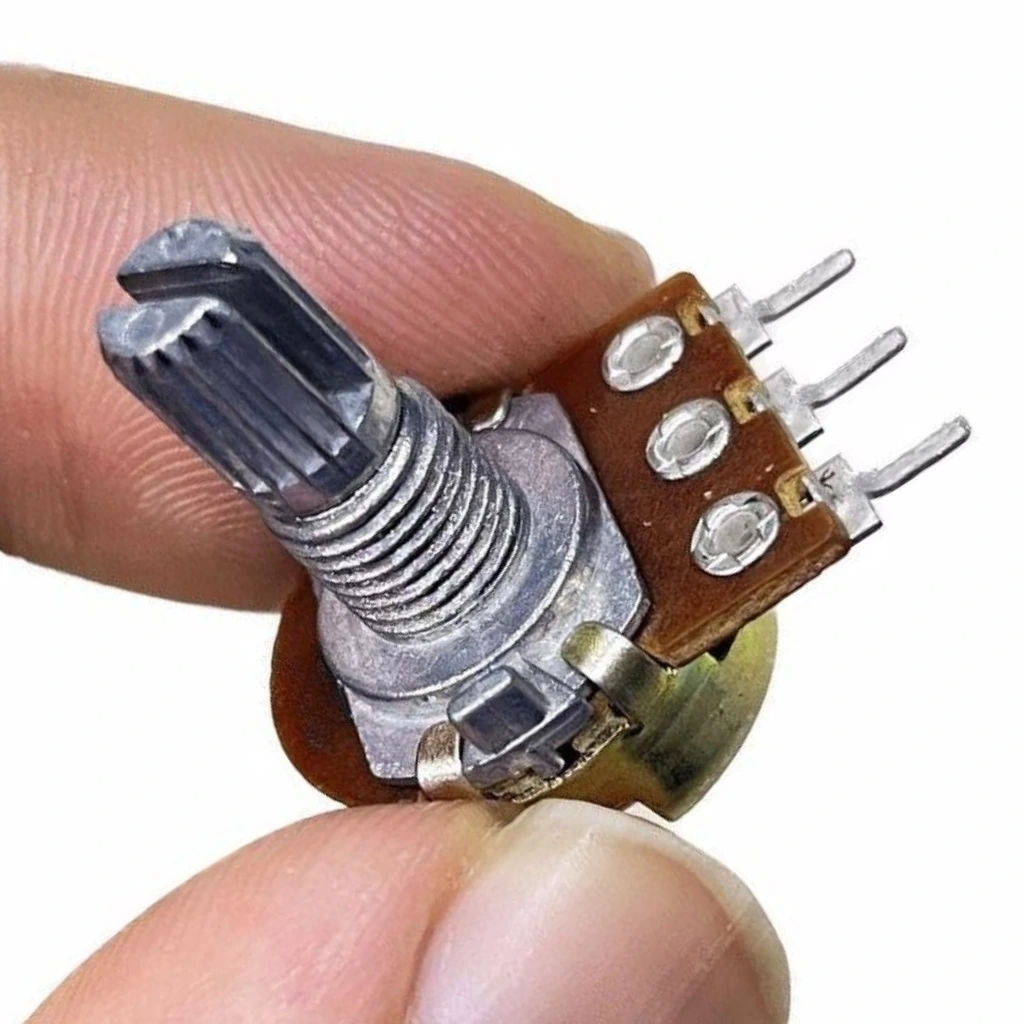

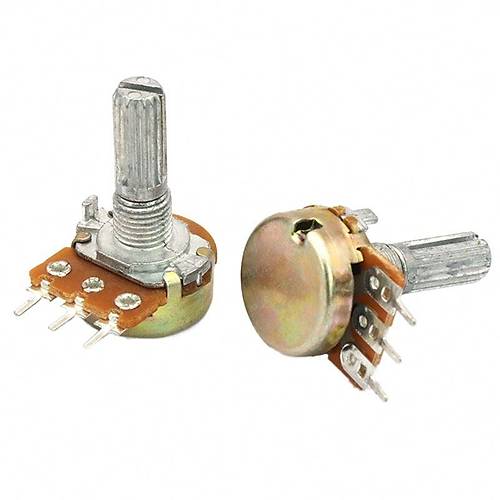

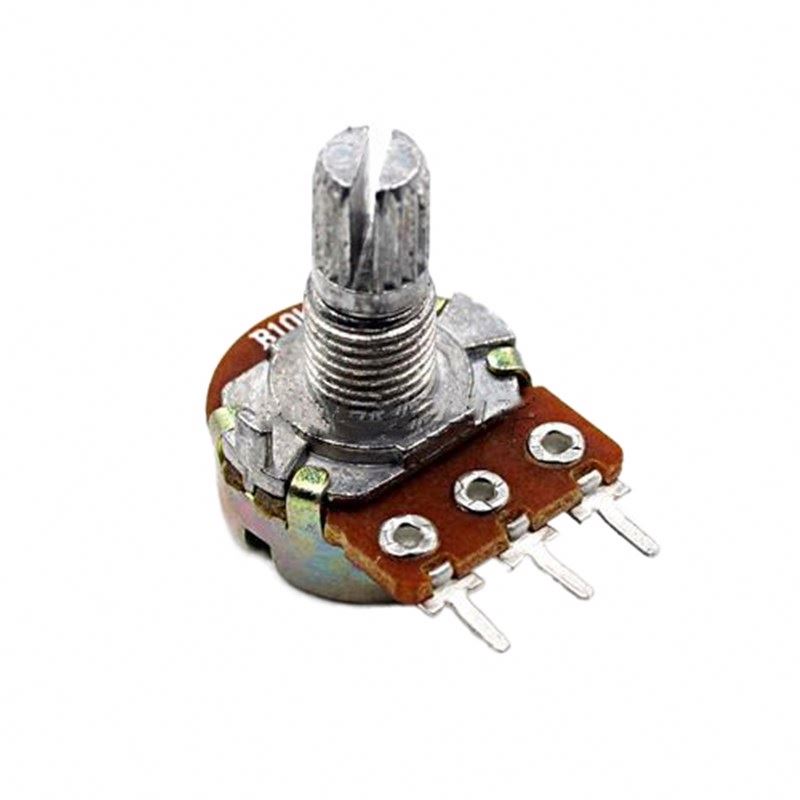

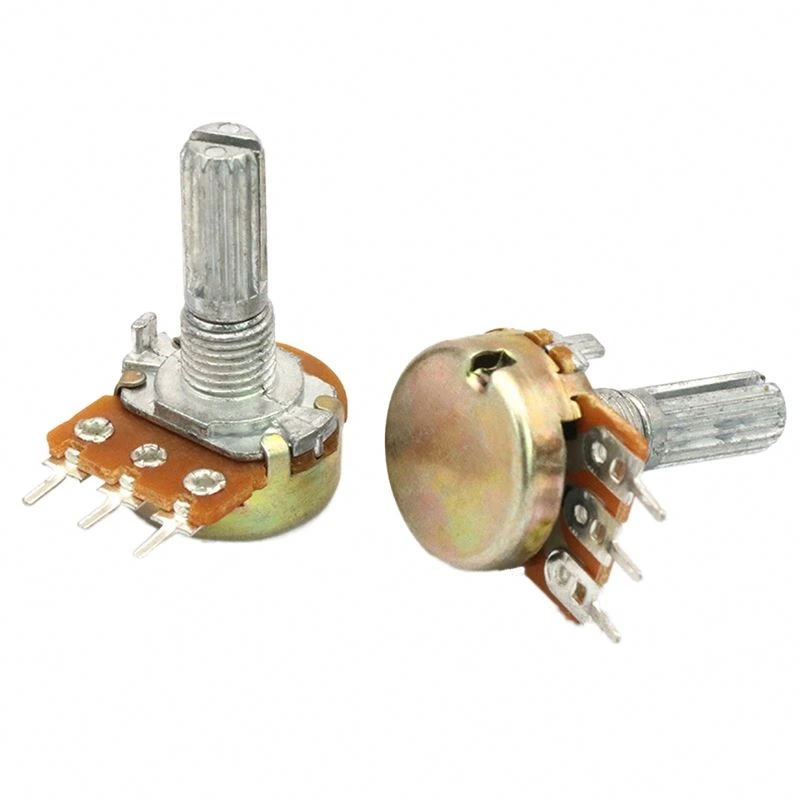

1K Potansiyometre WH148

1K Potansiyometre WH148

1K Potansiyometre WH148, düşük direnç değeri sunan, hassas ayar gerektiren elektronik projelerde kullanılan kaliteli bir kontrol elementidir. 1K ohm direnç değeri ile özellikle düşük empedanslı devrelerde ve akım kontrolü uygulamalarında tercih edilir.

Standart 6mm dişli mil yapısına sahip bu potansiyometre, yaygın kullanılan düğmelerle uyumlu çalışır ve 300 derecelik dönüş açısı sayesinde hassas ayar imkanı sağlar.

Arduino, Raspberry Pi gibi geliştirme platformlarında ve çeşitli elektronik komponentler ile birlikte kullanılabilen bu potansiyometre, dayanıklı yapısı ile uzun süreli projeler için idealdir.

Teknik Özellikler

1K Potansiyometre WH148'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Potansiyometre Tipi: Döner (Rotary)
• Direnç Değeri: 1K ohm
• Karakteristik: Lineer (B tipi)
• Mil Çapı: 6mm.
• Mil Uzunluğu: 15mm
• Dönüş Açısı: 300° (yaklaşık)
• Güç Kapasitesi: 0.2W
• Montaj Tipi: PCB veya panel montaj
• Pin Sayısı: 3
• Çalışma Sıcaklığı: -25°C ile +70°C
• Gövde Çapı: 16mm
• Gövde Uzunluğu: 7mm (dişli kısım hariç)
• Terminaller: Lehimlenebilir pinler
• Dayanıklılık: >100.000 dönüş

Kullanım Alanları

1K Potansiyometre WH148'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Akım Kontrol Uygulamaları

• LED akım sınırlama devreleri
• Transistör bias ayarları
• Motor akım sınırlama
• Düşük empedanslı devreler

Ses ve Sinyal İşleme

• Kulaklık ses kontrolü
• Op-amp devreleri
• Aktif filtreler
• Sinyal seviye ayarlayıcıları

Mikrodenetleyici Projeleri

• Analog referans ayarları
• Sensör kalibrasyon kontrolleri
• PWM genişlik ayarları
• Eşik değeri belirleyiciler

Avantajlar ve Özellikler

1K Potansiyometre WH148'in sağladığı avantajlar ve çözümler.

• Düşük Direnç: 1K ohm ile akım kontrol uygulamalarına uygun
• Doğrusal Karakteristik: Lineer değişim ile kolay hesaplanabilir ayarlar
• Hassas Kontroli: 300 derece dönüş açısı ile ince ayar imkanı
• Standart Ölçüler: Yaygın boyutlarla kolay entegrasyon
• Yüksek Dayanıklılık: 100.000+ dönüş ömrü
• Çoklu Montaj Seçeneği: PCB veya panel montaj opsiyonu
• Evrensel Mil: 6mm çap ile standart düğme uyumluluğu

Montaj ve Kullanım

1K Potansiyometre WH148'in montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• PCB üzerinde uygun delik açıklığı sağlayın
• Panel montajı için 7mm çapında delik açın
• Potansiyometreyi yerleştirin ve somun ile sabitleyin
• Pinleri devreye lehimleyin
• İsteğe bağlı düğme takın

Pin bağlantıları ve kullanım:

• Pin 1: Sabit uç (genellikle GND veya VCC)
• Pin 2: Değişken uç (wiper)
• Pin 3: Diğer sabit uç (genellikle VCC veya GND)
• Voltaj bölücü: Pin 1 ve 3 arası besleme, Pin 2 çıkış
• Değişken direnç: Sadece Pin 1-2 veya Pin 2-3 kullanılır
• Akım sınırlama: Genellikle devre ile seri bağlanır

Sorun Giderme ve İpuçları

1K Potansiyometre WH148 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Maksimum 14mA akım geçirin (P=I²R formülüne göre)
• Kararsız Değerler: Analog girişte 0.1μF kapasitör kullanın
• Düşük Hassasiyet: Düşük voltajla çalışırken amplifikasyon uygulayın
• Ölü Bölgeler: Yazılımda eşik değerleri ayarlayın

Verimli Kullanım İpuçları

• Akım sınırlama uygulamalarında güç değerlerini hesaplayın
• Arduino'da gürültüyü azaltmak için çoklu okuma yapın
• LED kontrol devrelerinde akım sınırlayıcı olarak kullanın
• Mikrodenetleyici arayüzlerinde pull-up veya pull-down dirençleri ekleyin

Paket İçeriği

• 1K Potansiyometre WH148
