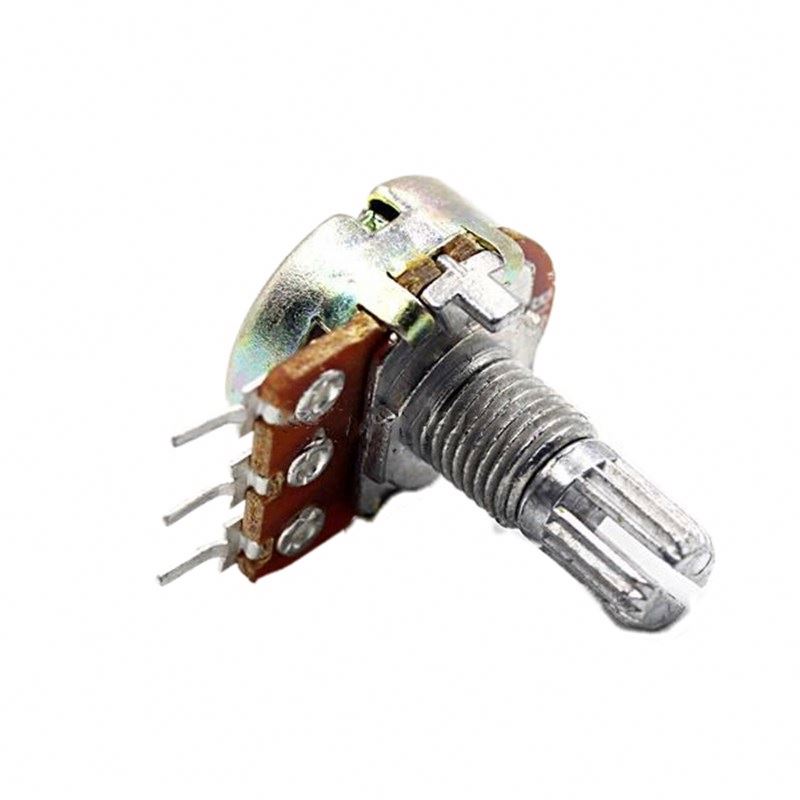

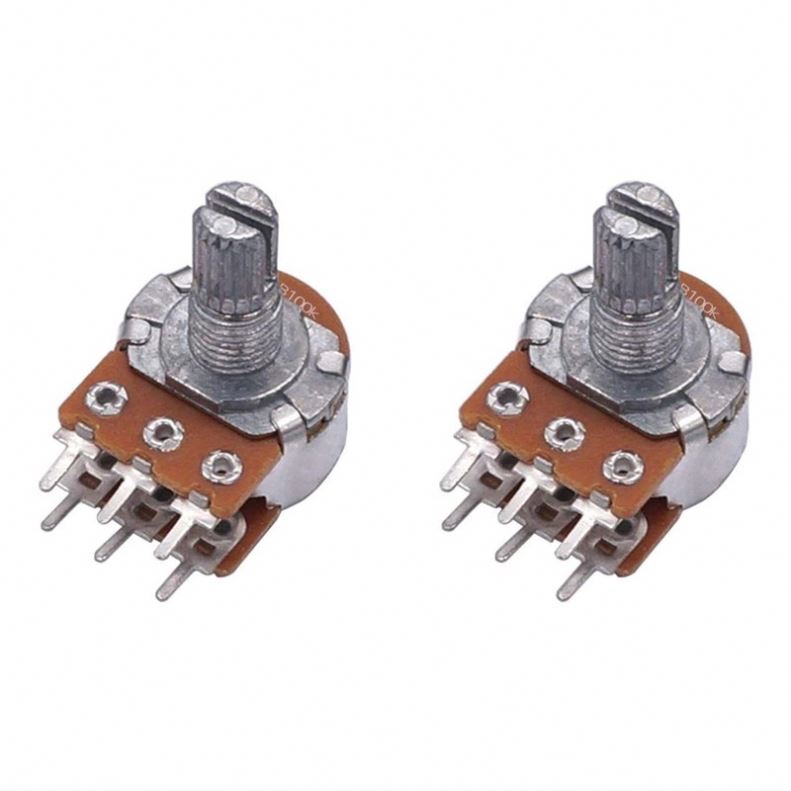

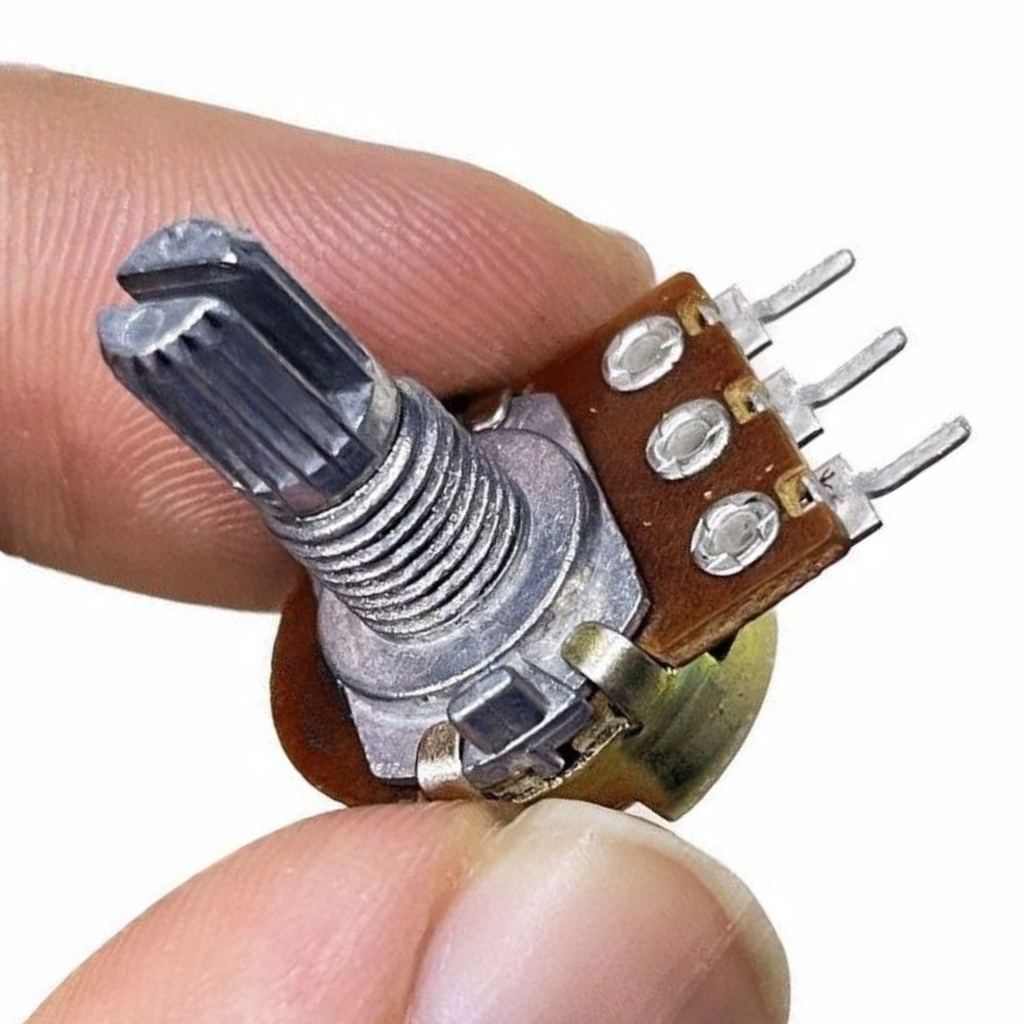

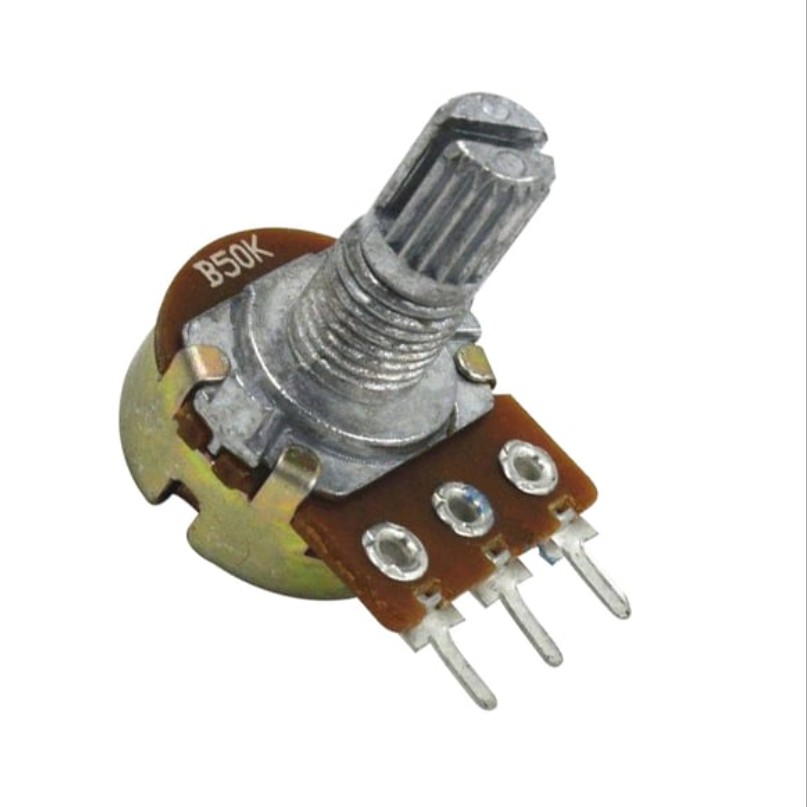

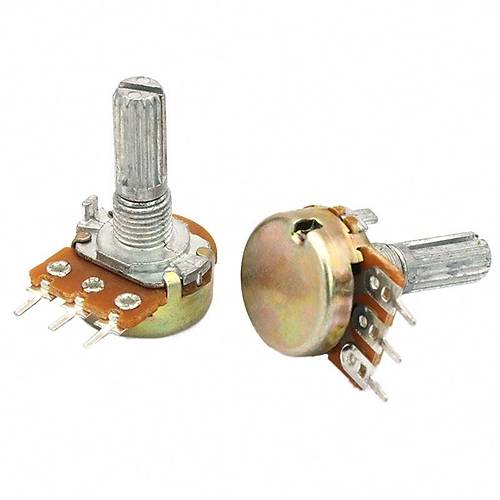

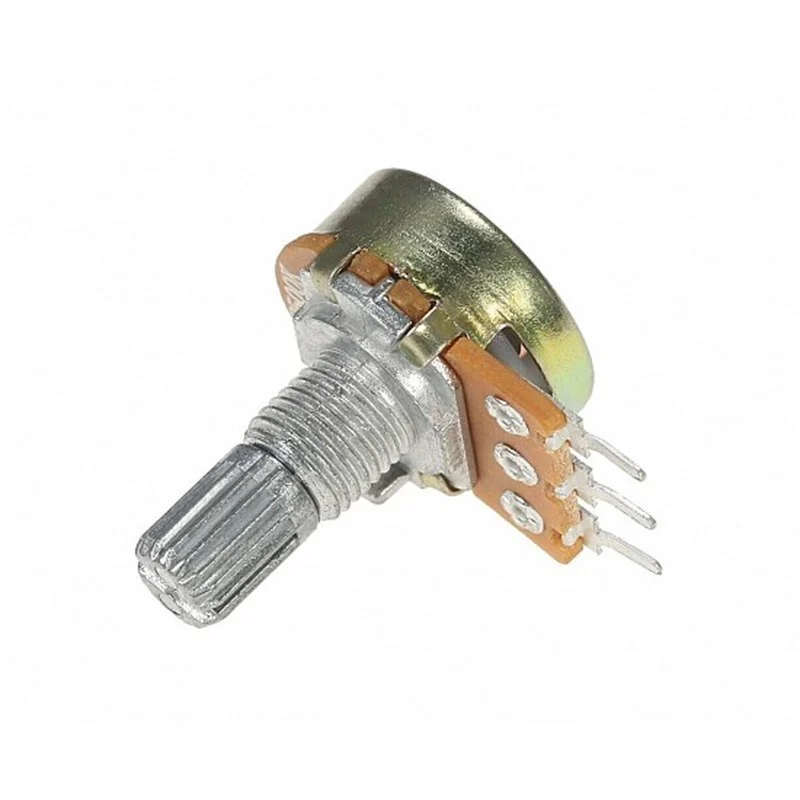

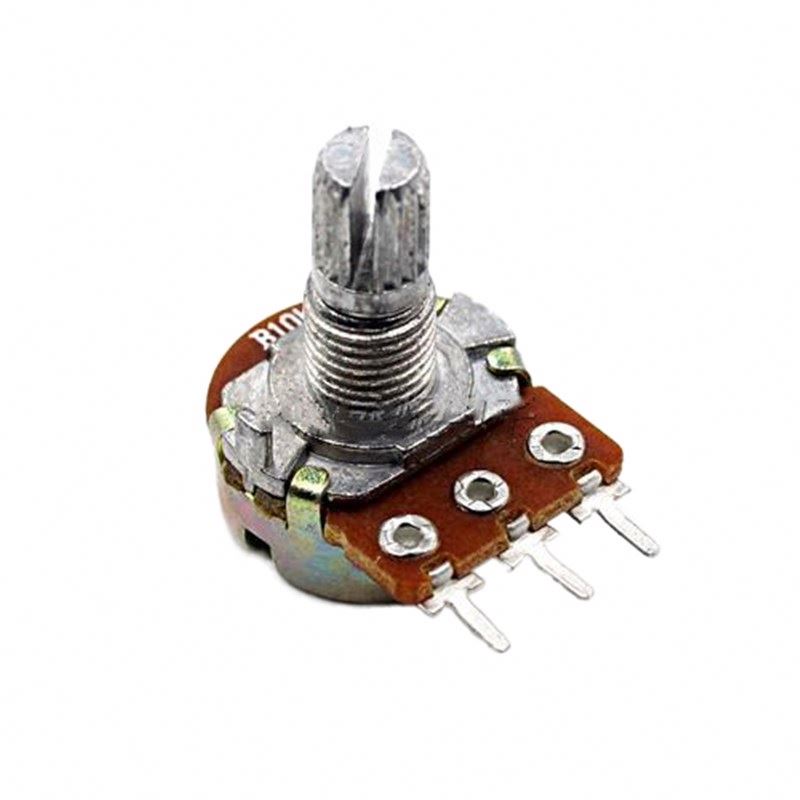

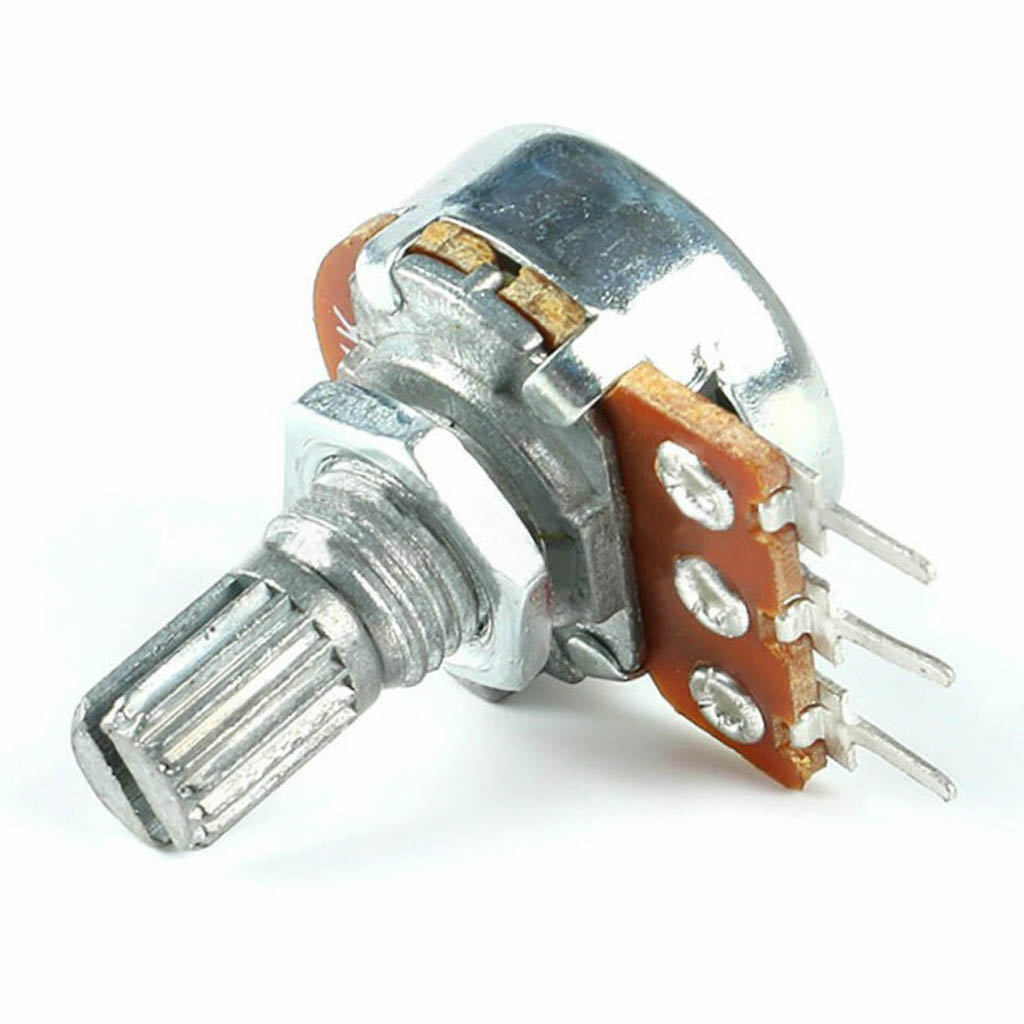

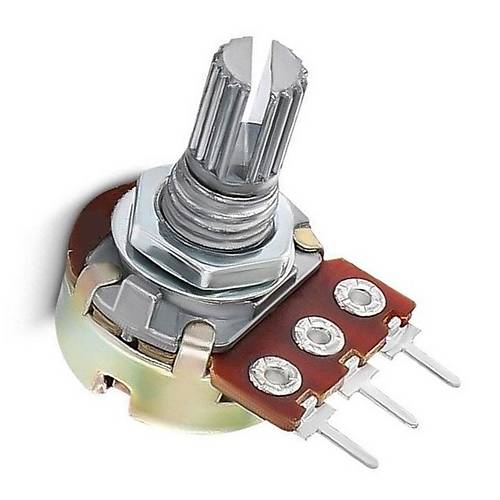

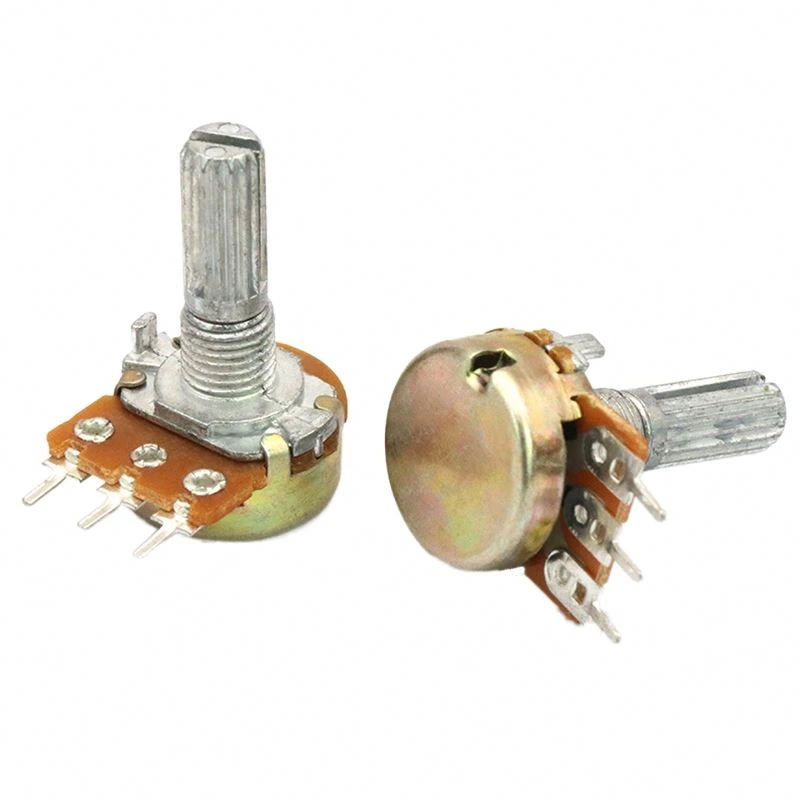

10K Potansiyometre WH148

10K Potansiyometre WH148

10K Potansiyometre WH148, elektronik devrelerde yaygın kullanılan çok yönlü bir değişken dirençtir. 10 kilohm direnç değeri ile LED parlaklık kontrolü, ses seviyesi ayarı, Arduino sensör arayüzleri ve analog kontrol uygulamaları için en çok tercih edilen değer aralığındadır.

Standart 6mm mil çapı ve kolay montaj özellikleri ile elektronik komponentler arasında projelerinizde hızlıca kullanabileceğiniz WH148 serisi, PCB'lere doğrudan monte edilebilen pin yapısına sahiptir.

Lineer karakteristiğe sahip bu 10K potansiyometre, elektronik hobi projelerinden profesyonel uygulamalara kadar geniş bir kullanım alanı sunar ve dönüş açısıyla orantılı direnç değişimi sayesinde hassas analog ayarlar yapmanıza olanak tanır.

Teknik Özellikler

10K Potansiyometre WH148'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: WH148
• Maksimum Direnç Değeri: 10 kΩ (10,000 Ohm)
• Tolerans: ±20%
• Potansiyometre Tipi: Döner (Rotary)
• Potansiyometre Karakteristiği: Lineer (B tipi)
• Dönüş Açısı: 300° ±10°
• Mil Çapı: 6mm
• Mil Uzunluğu: 15mm
• Mil Tipi: Plastik, düz kesim
• Montaj Deliği Çapı: 7mm
• Gövde Çapı: 16mm
• Gövde Yüksekliği: 6.5mm
• Maksimum Çalışma Voltajı: 50V DC
• Maksimum Güç: 0.2W (1/5 Watt)
• Terminaller: 3 pinli (Uçlar, sürgü)
• Terminal Tipi: PCB montajı için lehimlenebilir bacaklar
• Terminal Uzunluğu: 3.5mm
• Terminal Aralığı: 2.5mm standart aralık
• Çalışma Sıcaklık Aralığı: -25°C ile +70°C arası
• Çalışma Nem Aralığı: %45 ile %85 RH arası
• Mil Dönüş Torku: 1-2.5 Ncm
• İzolasyon Direnci: >100 MΩ (500V DC)
• Malzeme: Plastik gövde, metal terminaller
• Çalışma Ömrü: Minimum 10,000 dönüş
• Kullanım Alanı: Genel amaçlı elektronik devrelerde
• RoHS Uyumluluğu: Evet

Kullanım Alanları

10K Potansiyometre WH148'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Arduino ve Mikrodenetleyici Projeleri

• Analog giriş referans değerleri
• Sensör arayüzleri
• Kontrolcü ayarları
• Eşik değeri belirleyicileri
• Kalibrasyon devreleri

LED ve Aydınlatma Kontrolü

• LED parlaklık ayarı
• PWM kontrol referansı
• RGB renk karışım ayarları
• Dimmer devreleri
• Işık sensör arayüzleri

Ses ve Sinyal İşleme

• Ses seviyesi kontrolü
• Op-amp kazanç ayarı
• Filtre frekans ayarları
• Sinyal mikserleri
• Ton kontrol devreleri

Avantajlar ve Özellikler

10K Potansiyometre WH148'in sağladığı avantajlar ve çözümler.

• Evrensel Değer: 10K, elektronik devrelerde en yaygın kullanılan direnç değeridir
• Lineer Direnç Değişimi: Dönüş açısıyla orantılı hassas ayar imkanı
• Kolay Montaj: Standart 6mm mil çapı ve 7mm montaj deliği
• PCB Uyumlu: Delikli kartlara doğrudan monte edilebilir pin yapısı
• Dayanıklı Yapı: 10,000+ dönüş çalışma ömrü
• Geniş Dönüş Açısı: 300° açı ile hassas ayarlama imkanı
• Uygun Maliyet: Ekonomik fiyatla kaliteli performans
• Çok Amaçlı Kullanım: Voltaj bölücü veya değişken direnç olarak kullanılabilir
• Arduino Uyumlu: 5V referans ile ideal analog değer aralığı
• Standart Düğme Uyumu: 6mm çaplı potansiyometre düğmeleriyle uyumlu

Uygulama ve Devre Tasarımı

10K Potansiyometre WH148 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Bağlantı Şemaları:

• Voltaj Bölücü: Terminal 1'i Vcc'ye, Terminal 3'ü GND'ye, Terminal 2'yi çıkış olarak bağlayın
• Değişken Direnç: Terminal 1 ve 2 (veya 2 ve 3) arasını kullanın
• Arduino Bağlantısı: Terminal 1'i 5V'a, Terminal 3'ü GND'ye, Terminal 2'yi analog pine bağlayın
• LED Parlaklık Kontrolü: LED ve 220Ω direnç ile seri bağlayın
• Op-amp Geri Besleme: Op-amp'ın çıkışı ile ters giriş arasında kullanın

Örnek Arduino Uygulaması:

• Değer Okuma: analogRead() fonksiyonu ile pot değerini okuma
• LED Kontrolü: Okunan değeri analogWrite() ile LED parlaklığına dönüştürme
• Servo Kontrolü: Potansiyometre konumunu servo açısına çevirme
• Eşik Değeri: Sensör tetiklemesi için referans değer ayarlama
• Kalibrasyon: Sensör verilerini kalibre etmek için offset ve gain ayarı

Sorun Giderme ve İpuçları

10K Potansiyometre WH148 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Analog Değerler: Analog pine paralel 0.1µF kapasitör bağlayın.
• Sürgü Cızırtısı: Elektronik devre kontakt temizleyici spreyi kullanın.
• Aşırı Isınma: Devredeki akımı kontrol edin, 4.5mA'i geçmemelidir.
• Zayıf Terminal Bağlantısı: Kaliteli lehim ile terminalleri yeniden lehimleyin.
• Mil Oynaması: Panel montaj somununu kontrol edin ve gerekirse sıkın.

Verimli Kullanım İpuçları

• Arduino ile kullanırken titreşen değerler için değer ortalaması algoritması kullanın
• Hassas uygulamalarda çok turlu (multi-turn) potansiyometre tercih edin
• LED kontrol devrelerinde minimum direnç değerini hesaplamayı unutmayın
• Potansiyometreyi voltaj bölücü olarak kullanırken yüksek empedanslı giriş tercih edin
• Nem ve toz bulunan ortamlarda potansiyometreyi koruyucu kaplama ile izole edin

Paket İçeriği

• 10K Potansiyometre WH148
