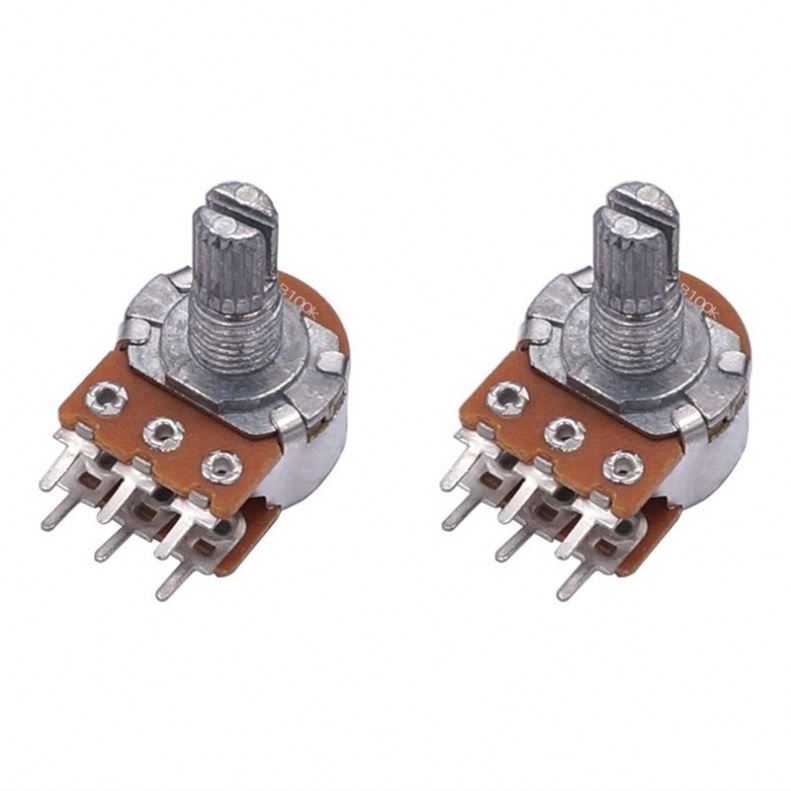

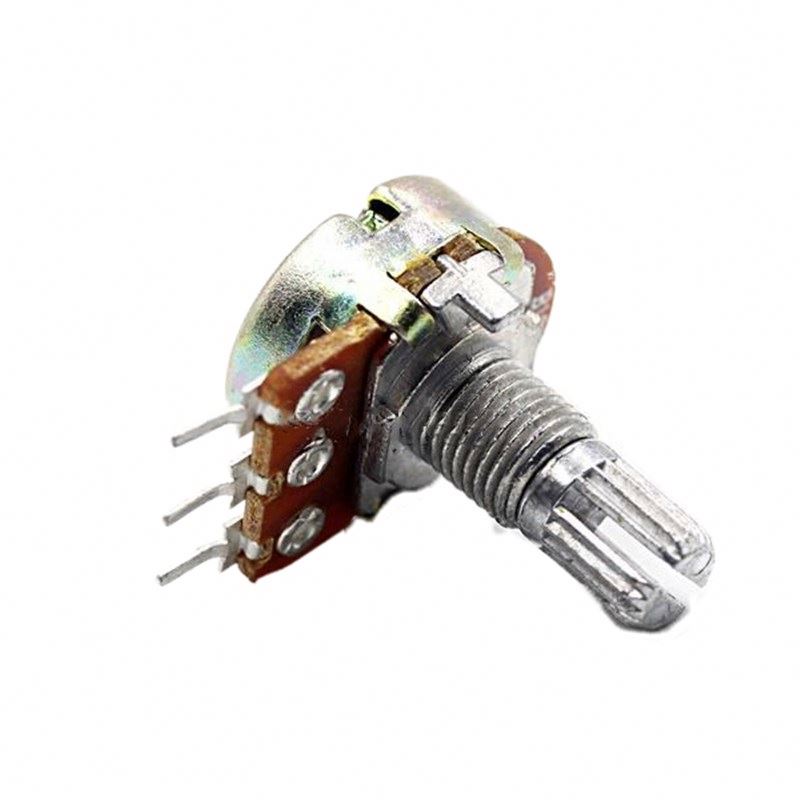

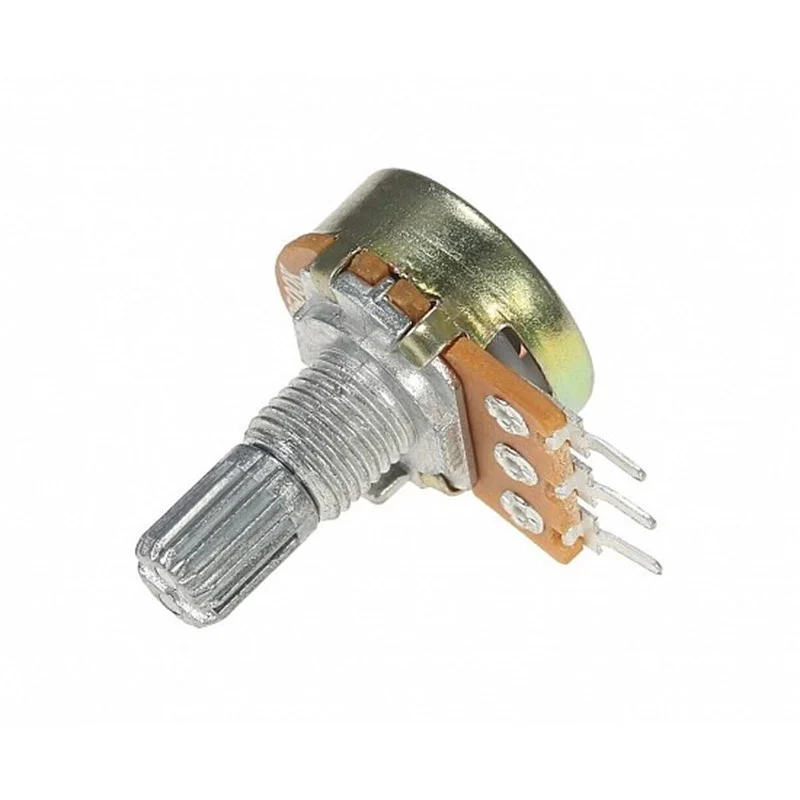

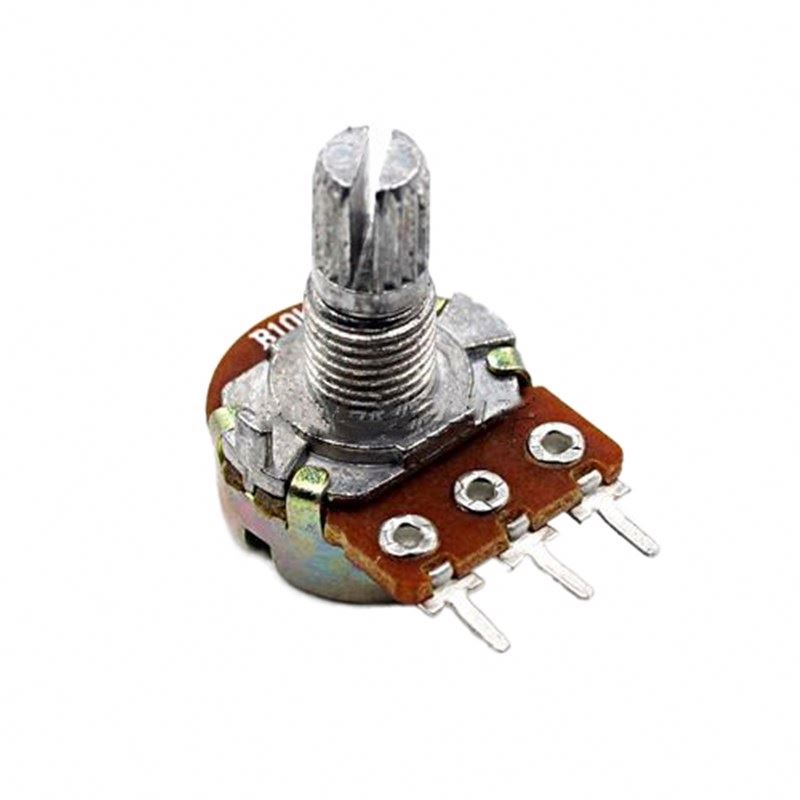

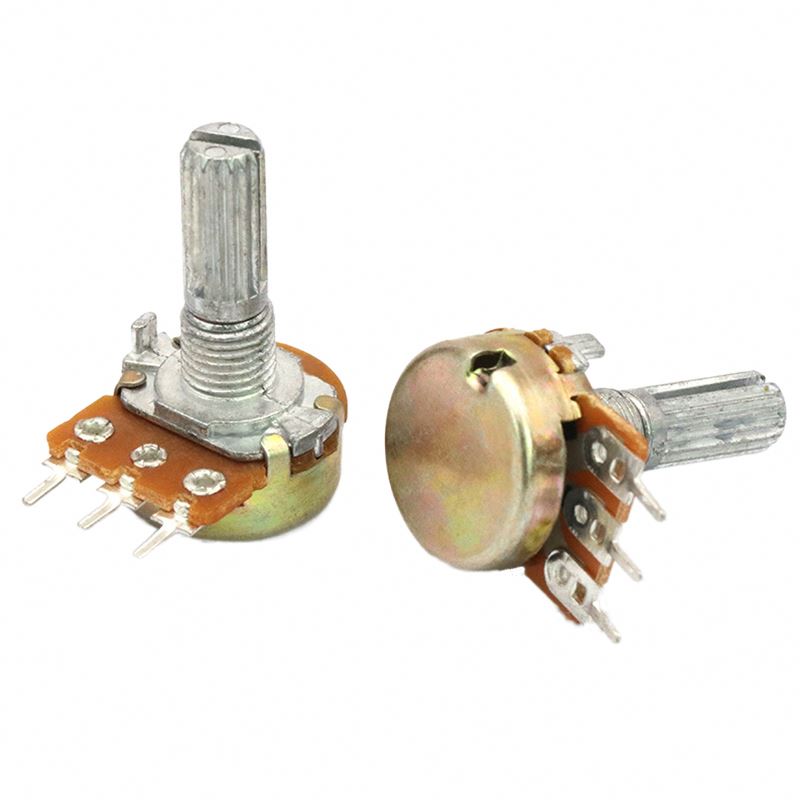

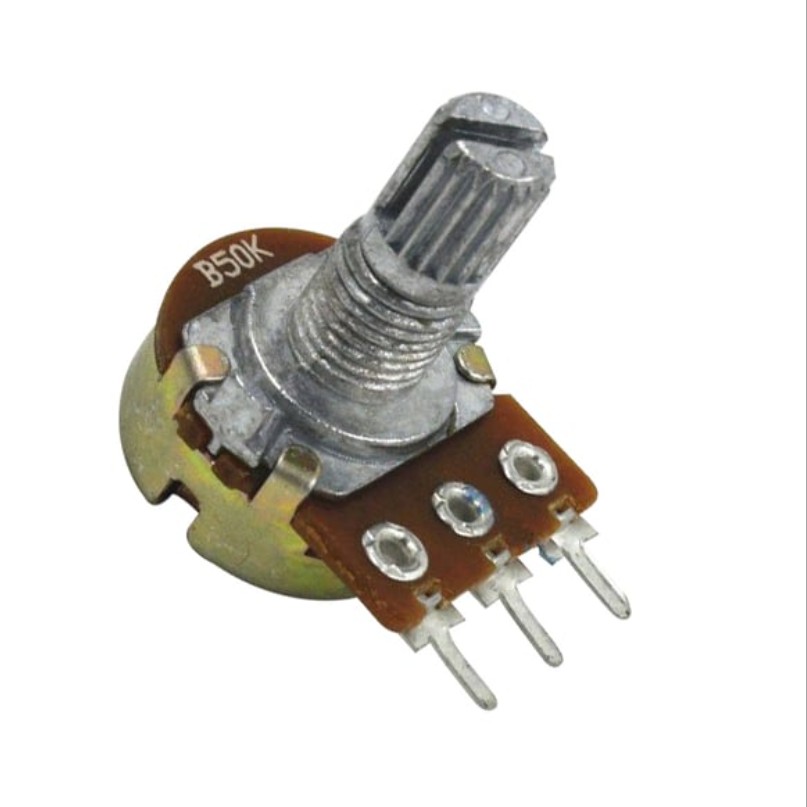

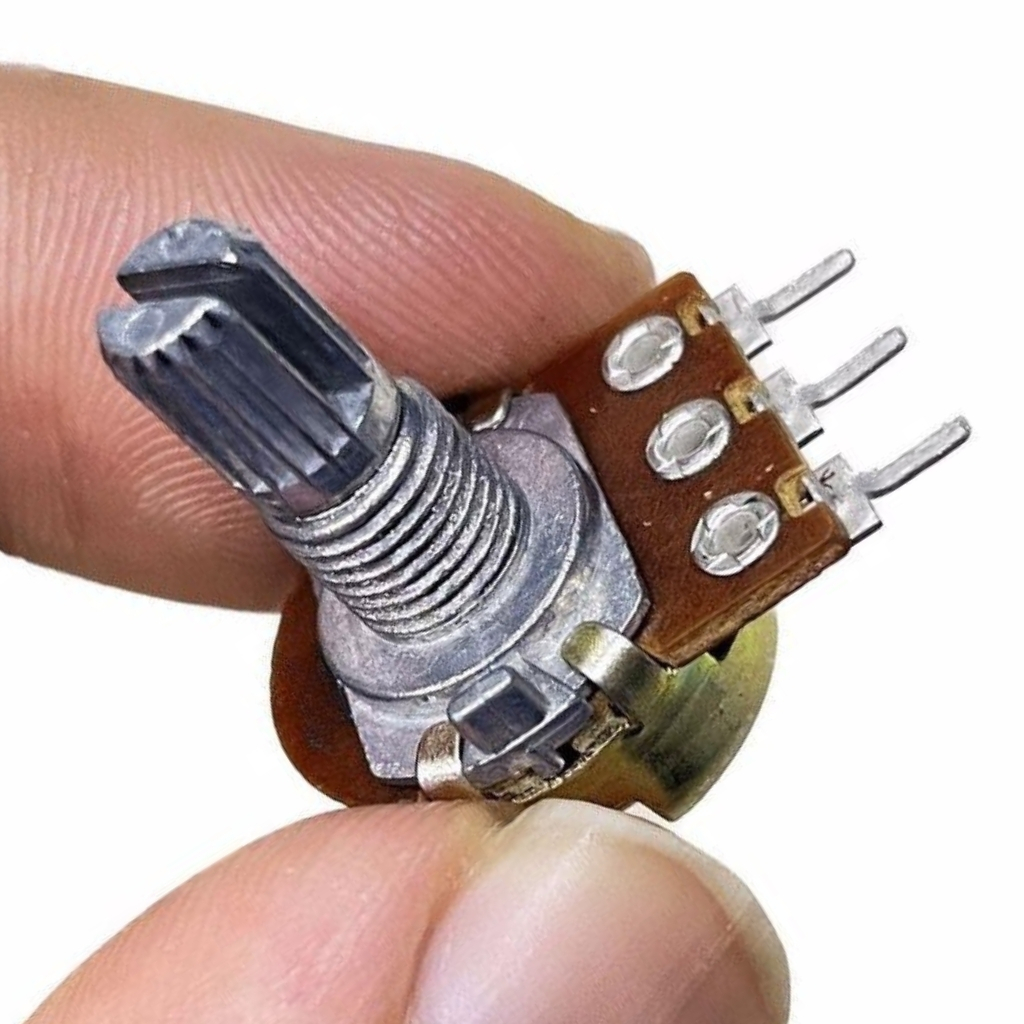

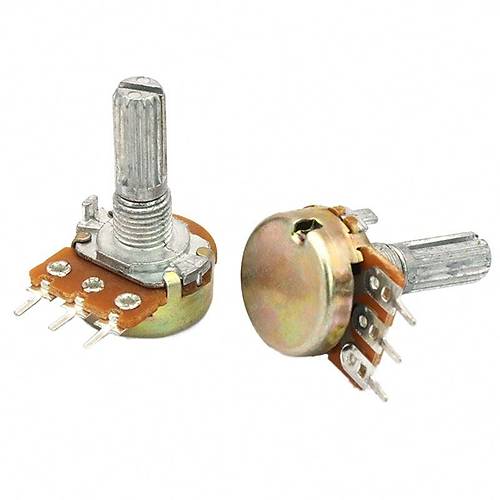

50K Potansiyometre WH148

50K Potansiyometre WH148

50K Potansiyometre WH148, elektronik projelerde sıkça kullanılan, dayanıklı yapıya sahip bir değişken direnç komponentidir. 50K ohm direnç değeri sunan bu lineer potansiyometre, geniş dönüş açısı ile hassas ayarlamalara imkan tanır.

Standart 6mm dişli mile sahip olan bu potansiyometre, birçok kontrol düğmesi ile uyumlu çalışarak ses seviyesi, ışık şiddeti ve motor hızı gibi birçok parametrenin kontrol edilmesini sağlar.

Arduino, Raspberry Pi gibi platformlarda ve çeşitli elektronik komponentler ile uyumlu olan WH148 serisi, hobi projelerinden profesyonel uygulamalara kadar geniş bir kullanım alanı sunar.

Teknik Özellikler

50K Potansiyometre WH148'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Potansiyometre Tipi: Döner (Rotary)
• Direnç Değeri: 50K ohm
• Karakteristik: Lineer (B tipi)
• Mil Çapı: 6mm.
• Mil Uzunluğu: 15mm
• Dönüş Açısı: 300° (yaklaşık)
• Güç Kapasitesi: 0.2W
• Montaj Tipi: PCB veya panel montaj
• Pin Sayısı: 3
• Çalışma Sıcaklığı: -25°C ile +70°C
• Gövde Çapı: 16mm
• Gövde Uzunluğu: 7mm (dişli kısım hariç)
• Terminaller: Lehimlenebilir pinler
• Dayanıklılık: >100.000 dönüş

Kullanım Alanları

50K Potansiyometre WH148'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ses ve Müzik Uygulamaları

• Ses seviyesi kontrolü
• Ton kontrol devreleri
• Mikser panelleri
• Efekt pedalları

Elektronik Hobi Projeleri

• Arduino sensör arayüzleri
• LED parlaklık kontrolü
• PWM kontrol devreleri
• Analog giriş uygulamaları

Endüstriyel Uygulamalar

• Motor hız kontrol üniteleri
• Hassas ayar gerektiren sistemler
• Test ve ölçüm ekipmanları
• Sinyal işleme devreleri

Avantajlar ve Özellikler

50K Potansiyometre WH148'in sağladığı avantajlar ve çözümler.

• Hassas Kontrol: 50K ohm direnç değeri ile ince ayar imkanı
• Lineer Karakteristik: Doğrusal direnç değişimi
• Standart Boyut: Yaygın kullanılan gövde ölçüleri ile kolay entegrasyon
• Dayanıklı Yapı: 100.000+ dönüş ömrü
• Kolay Montaj: PCB veya panel montaj seçenekleri
• Geniş Dönüş Açısı: 300 derece ile hassas ayarlama
• Standart Mil: 6mm çap ile yaygın düğmelerle uyumluluk

Montaj ve Kullanım

50K Potansiyometre WH148'in montaj ve kullanım süreci hakkında bilgiler.

Montaj için yapmanız gerekenler:

• PCB üzerine montaj için pin deliklerini hizalayın
• Panel montajı için uygun çapta delik açın (7mm idealdir)
• Montaj somunu ile sabitleyin
• Pinleri devreye lehimleyin
• İstediğiniz pot başlığını takın

Pin bağlantıları ve kullanım:

• Pin 1: Sabit uç (genellikle GND veya VCC'ye bağlanır)
• Pin 2: Değişken uç (wiper, Arduino'da analog pinlere bağlanır)
• Pin 3: Diğer sabit uç (genellikle VCC veya GND'ye bağlanır)
• Voltaj bölücü olarak kullanımda Pin 1-3 arasına besleme bağlanır
• Değişken direnç olarak kullanımda Pin 1-2 arası kullanılır

Sorun Giderme ve İpuçları

50K Potansiyometre WH148 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Değer Okuması: Bağlantıları kontrol edin, gerekirse pull-up/pull-down direnci ekleyin
• Gürültülü Sinyal: Değişken pine kapasitör (0.1uF) ekleyin
• Hareket Sertliği: Mekanizmayı kontakt spreyi ile temizleyin
• Dönüşte Ölü Noktalar: Yeni potansiyometre ile değiştirin

Verimli Kullanım İpuçları

• Arduino ile kullanırken analogRead() değerini filtrelemek için ortalama alın
• Hassas ayar için yazılımsal çarpanlar kullanın
• PWM kontrolünde ölü bölgeleri map() fonksiyonu ile devre dışı bırakın
• Panel montajında dirsek önleyici pul (washer) kullanın

Paket İçeriği

• 50K Potansiyometre WH148
