20K Potansiyometre WH148

Q: Bu potansiyometrenin maksimum akım kapasitesi nedir?

Maksimum güç 0.2W olduğuna göre, I=?(P/R) formülünden 20K için yaklaşık 3.2mA maksimum akım hesaplanabilir.

VoltajPuan : 47

Fiyat	:	0,16 USD + KDV
İndirimli Fiyat (%24,9)	:	0,12 USD + KDV Kazancınız 0,04 USD
KDV Dahil	:	5,67 TL

Ürüne Oy Verin

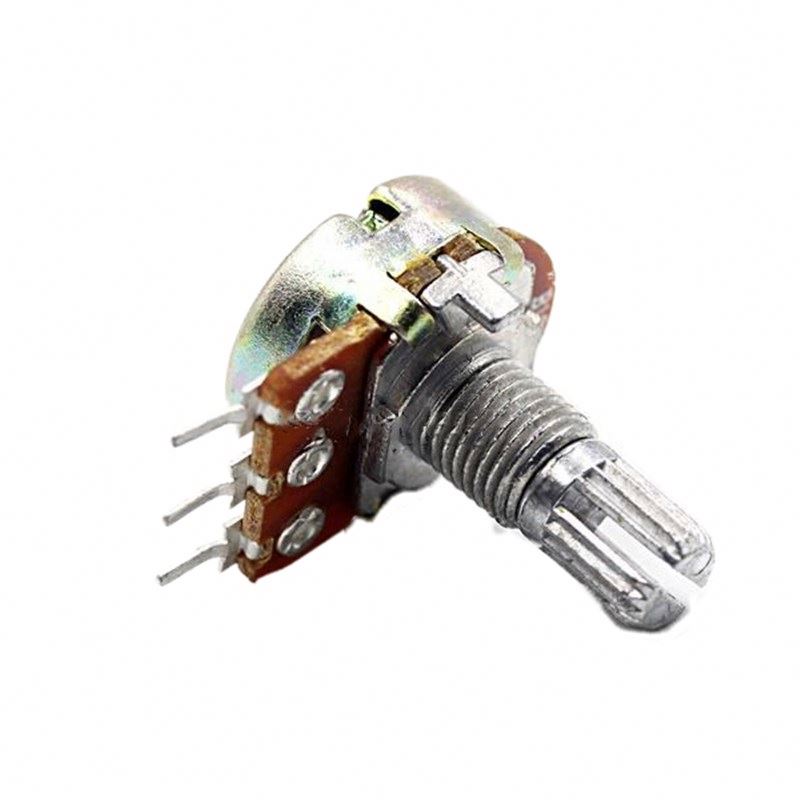

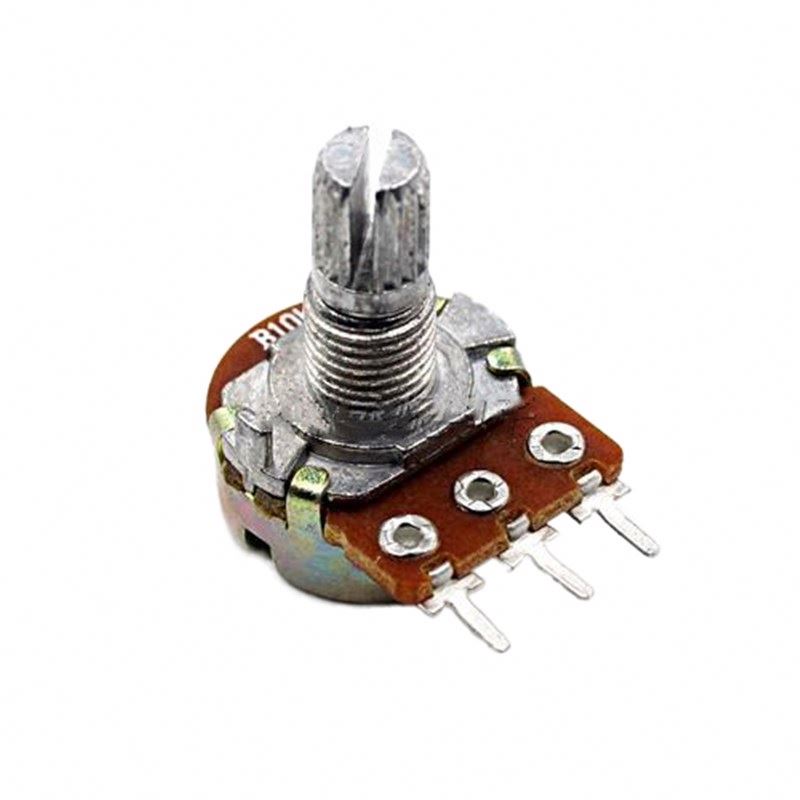

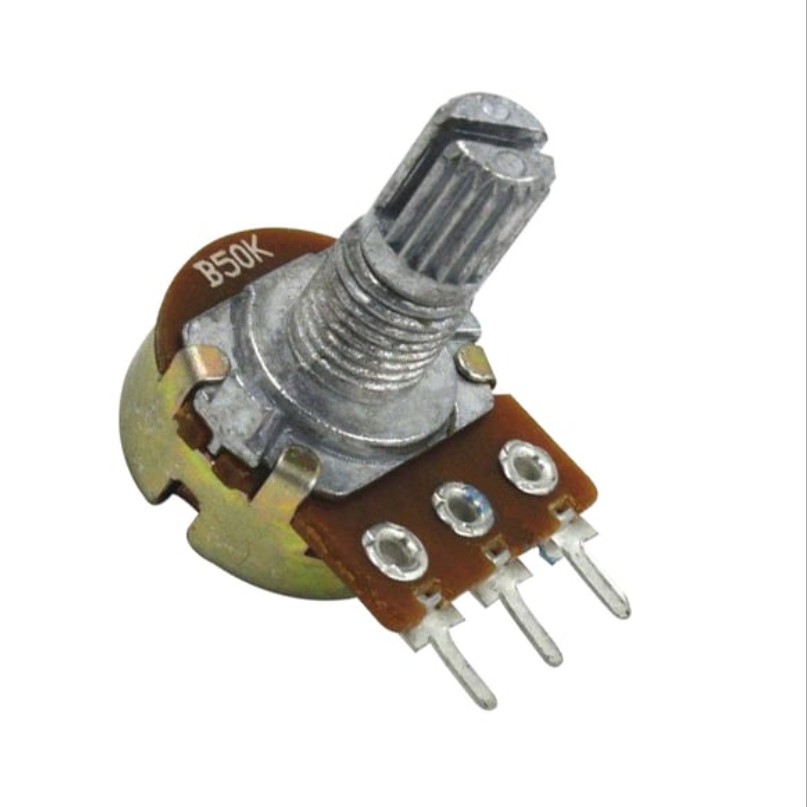

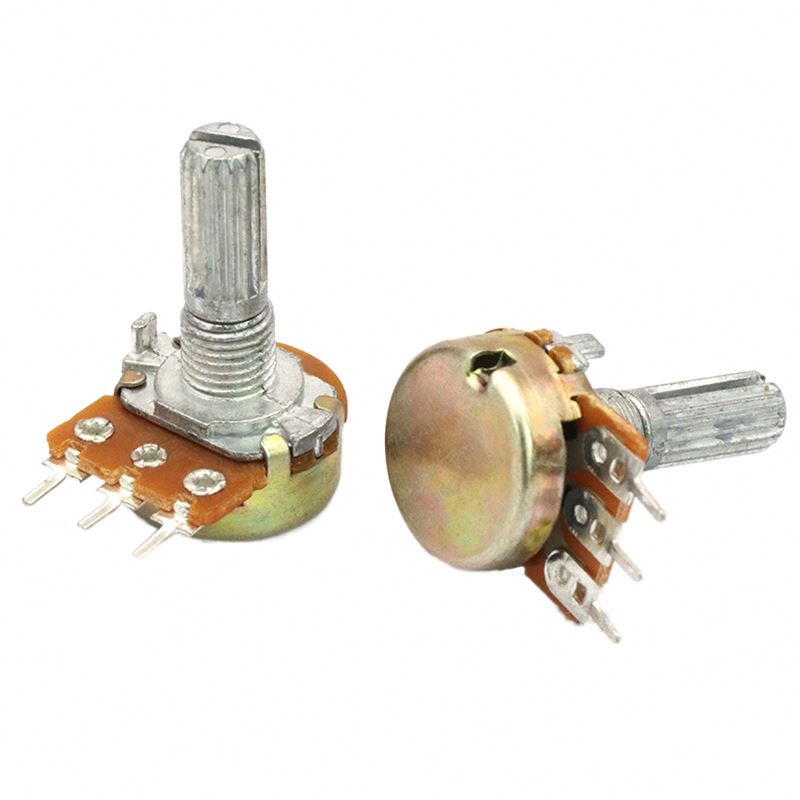

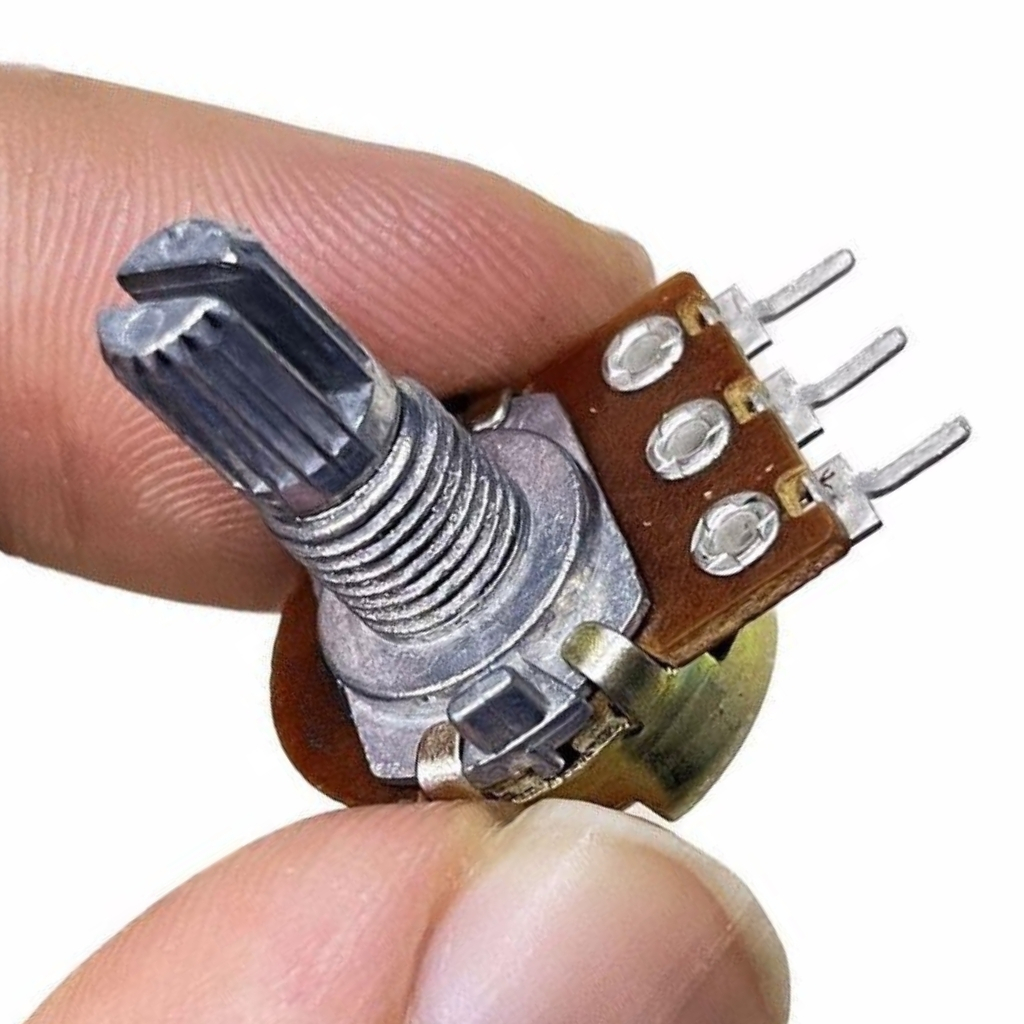

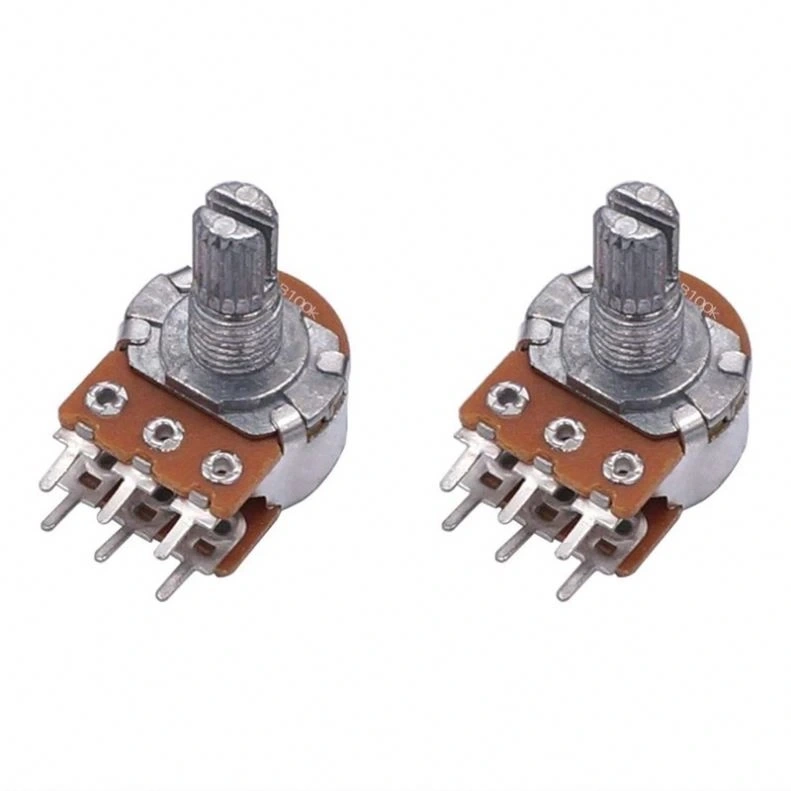

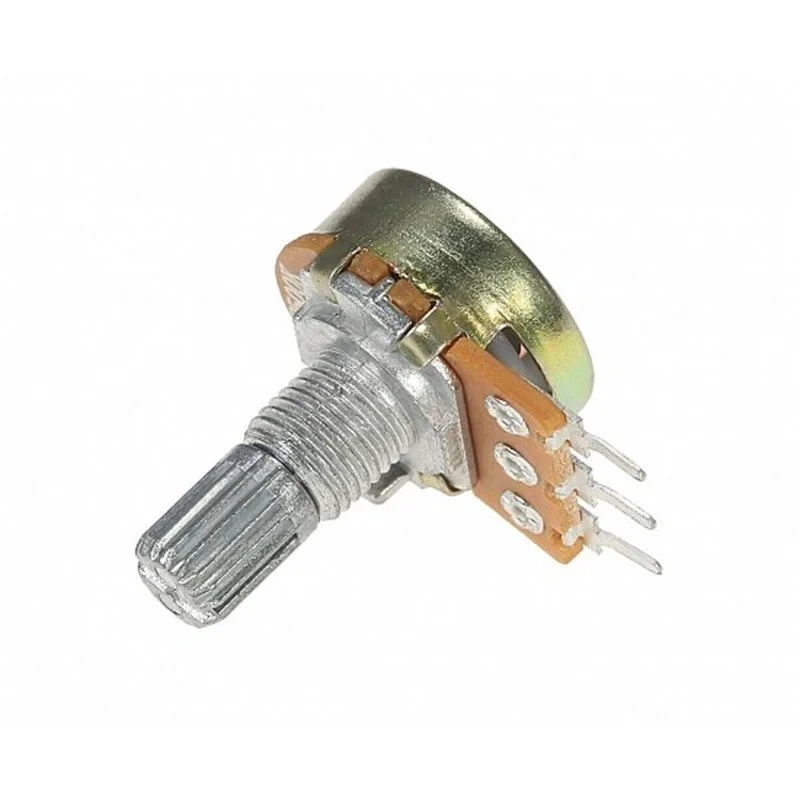

20K Potansiyometre WH148

20K Potansiyometre WH148, elektronik devrelerde hassas direnç kontrolü sağlayan kullanışlı bir komponenttir. 20 kilohm maksimum direnç değeri sunan bu potansiyometre, analog devrelerde sinyal seviyesi ayarlaması, voltaj bölücü uygulamaları ve LED kontrol devreleri için ideal bir seçimdir.

Standart 6mm mil çapı ve kolay panel montajı ile elektronik komponentler arasında yaygın kullanılan WH148 serisi, PCB montajına uygun pin yapısıyla farklı elektronik projelerde kolayca kullanılabilir.

Lineer karakteristiğe sahip bu 20K potansiyometre, dönüş açısıyla orantılı direnç değişimi sağlar ve Arduino projeleri, sensör arayüzleri ve birçok hobi veya profesyonel elektronik uygulamada hassas ayar imkanı sunar.

Teknik Özellikler

20K Potansiyometre WH148'in detaylı teknik özellikleri aşağıda listelenmiştir.

Model: WH148
Maksimum Direnç Değeri: 20 kΩ (20,000 Ohm)
Tolerans: ±20%
Potansiyometre Tipi: Döner (Rotary)
Potansiyometre Karakteristiği: Lineer (B tipi)
Dönüş Açısı: 300° ±10°
Mil Çapı: 6mm
Mil Uzunluğu: 15mm
Mil Tipi: Plastik, düz kesim
Montaj Deliği Çapı: 7mm
Gövde Çapı: 16mm
Gövde Yüksekliği: 6.5mm
Maksimum Çalışma Voltajı: 50V DC
Maksimum Güç: 0.2W (1/5 Watt)
Terminaller: 3 pinli (Uçlar, sürgü)
Terminal Tipi: PCB montajı için lehimlenebilir bacaklar
Terminal Uzunluğu: 3.5mm
Terminal Aralığı: 2.5mm standart aralık
Çalışma Sıcaklık Aralığı: -25°C ile +70°C arası
Çalışma Nem Aralığı: %45 ile %85 RH arası
Mil Dönüş Torku: 1-2.5 Ncm
İzolasyon Direnci: >100 MΩ (500V DC)
Malzeme: Plastik gövde, metal terminaller
Çalışma Ömrü: Minimum 10,000 dönüş
Kullanım Alanı: Genel amaçlı elektronik devrelerde
RoHS Uyumluluğu: Evet

Kullanım Alanları

20K Potansiyometre WH148'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Hobi Projeleri

Arduino sensör arayüzleri
LED parlaklık kontrolü
Zaman ayarlı devreler
Eşik değeri ayarları
Motor hız kontrol devreleri

Ses ve Sinyal İşleme

Kazanç kontrolü
Aktif filtre devreleri
Osilatör frekans ayarı
Mikser devreleri
Ton kontrol devreleri

Test ve Ölçüm Uygulamaları

Ayarlanabilir voltaj kaynakları
Karşılaştırıcı (komparatör) eşik ayarı
Sensör kalibrasyon devreleri
Gerilim bölücü referanslar
Dirençmetre ayar devreleri

Avantajlar ve Özellikler

20K Potansiyometre WH148'in sağladığı avantajlar ve çözümler.

Orta Direnç Değeri: 20K değeri, birçok elektronik devrede ideal aralıktadır
Lineer Karakteristik: Dönüş açısına orantılı hassas direnç değişimi
Kolay Montaj: Standart 6mm mil çapı ile panel montajı kolaydır
PCB Uyumlu: Delikli kartlara ve baskılı devrelere doğrudan monte edilebilir
Dayanıklı Yapı: Uzun ömürlü kullanım için tasarlanmış mekanik yapı
Geniş Dönüş Açısı: 300° dönüş açısı ile hassas ayar imkanı
Ekonomik Çözüm: Uygun fiyatla kaliteli performans
Standart Boyut: Yaygın kullanılan düğmelerle uyumlu
Çok Amaçlı Kullanım: Hem voltaj bölücü hem değişken direnç olarak kullanılabilir
Kompakt Tasarım: 16mm çap ile az yer kaplar

Uygulama ve Devre Tasarımı

20K Potansiyometre WH148 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

İpucu: Arduino kullanımında 0.1µF by-pass kapasitörü ekleyin.

Temel Bağlantı Şemaları:

Voltaj Bölücü: Terminal 1'i pozitif voltaja, Terminal 3'ü toprağa, Terminal 2'yi çıkış olarak bağlayın
Değişken Direnç: Yalnızca Terminal 1 ve 2 (veya 2 ve 3) arasını kullanın
Arduino Analog Giriş: Terminal 1'i 5V'a, Terminal 3'ü GND'ye, Terminal 2'yi analog pine bağlayın
Op-Amp Kazanç Kontrolü: Geri besleme direnci olarak kullanın
LED Kontrol: LED ve direnç serisi ile güç kaynağı arasına bağlayın

Örnek Uygulamalar:

Sensör Kalibrasyon Devresi: Doğrusal çıkış için referans voltajı ayarı
LM317 Ayarlanabilir Regülatör: Çıkış voltajını belirleyen ayar direnci
555 Timer Kontrol: Zamanlayıcının periyodunu belirleyen RC devresinde
Komparatör Eşik Değeri: Op-amp tabanlı karşılaştırıcı devrelerde
PWM Kontrol Referansı: PWM sinyali için analog referans oluşturma

Sorun Giderme ve İpuçları

20K Potansiyometre WH148 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

Düzensiz Direnç Değişimi: Sürgü yüzeyinde kirlenme olabilir, kontakt temizleyici kullanın.
Kararsız Ölçümler: Arduino kullanımında by-pass kapasitörü ekleyin.
Lehimleme Zorlukları: Terminallerin lehimlenirken aşırı ısınmamasına dikkat edin.
Mil Tutma Sorunları: Panel montajında somunu yeterince sıktığınızdan emin olun.
Cızırtılı Ses: Kontakt temizleyici sıkıp potansiyometreyi birkaç kez tam döndürün.

Verimli Kullanım İpuçları

Hassas ayarlar için multi-turn (çok turlu) potansiyometre değerlendirin
Montajda mil uzunluğunu doğru hesaplayın, gerekirse kesme işlemi uygulayın
Analog okuma kararlılığı için uygun değerde pull-down direnci kullanın
Daha iyi kontrol için uygun boyutta düğme takın
Nemli ortamlarda kullanım için koruyucu sprey uygulamayı düşünün

Paket İçeriği

20K Potansiyometre WH148

İlgili Ürün Kategorilerimiz

Elektronik Komponentler

Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.

Ürünleri İncele →

Potansiyometre

Farklı değer ve tipte potansiyometreler ile değişken direnç gerektiren projeleriniz için çözümler.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.

Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
Tamamlayıcı Ürünler: Geniş ürün yelpazesi
Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

20K değeri hangi uygulamalar için idealdir?

Orta değerli sensör arabirimlerinde, LED kontrolünde, frekans ayar devrelerinde, analog voltaj referanslarında ve op-amp geri besleme uygulamalarında ideal değerdir.

Potansiyometrenin terminalleri nasıl tespit edilir?

Multimetreyle ölçüm yaparak. Uç terminaller arasında tam direnç ölçülür. Orta terminal sürgüdür ve dönüşle direnç değeri değişir.

20K ve 10K potansiyometre arasında tercih yaparken nelere dikkat edilmeli?

Yük empedansı, hassasiyet gereksinimleri, akım limitleri, güç tüketimi ve uygulamanızdaki voltaj bölücü oranlarına göre tercih yapmalısınız.

Arduino ile potansiyometre okuma kodunu nasıl yazabilirim?

int potPin = A0; void setup() { Serial.begin(9600); } void loop() { int potValue = analogRead(potPin); Serial.println(potValue); delay(100); }

Potansiyometre kullanarak LED parlaklığı nasıl kontrol edilir?

Doğrudan bağlantıda, potansiyometre ve LED seri bağlanır. Daha iyi kontrolde, potansiyometre Arduino analog girişine, LED PWM pinine bağlanır.

Lineer B tipi potansiyometrenin avantajı nedir?

Dönüş açısıyla orantılı direnç değişimi sağlar. Voltaj referansları, sensör okumalarında kalibrasyon ve doğrusal kontrol gerektiren uygulamalarda avantajlıdır.

Potansiyometrenin ömrünü uzatmak için neler yapılabilir?

Aşırı akımdan koruyun, temiz ortamda kullanın, periyodik olarak kontakt temizleyici uygulayın ve mil üzerine aşırı mekanik baskı uygulamaktan kaçının.

Bu potansiyometrenin maksimum akım kapasitesi nedir?

Maksimum güç 0.2W olduğuna göre, I=√(P/R) formülünden 20K için yaklaşık 3.2mA maksimum akım hesaplanabilir.
