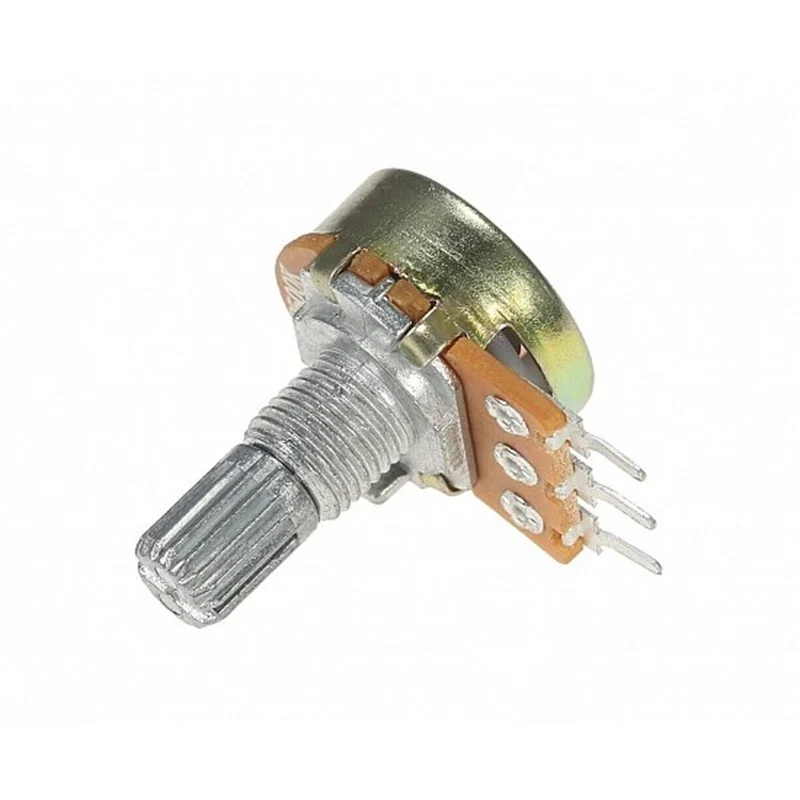

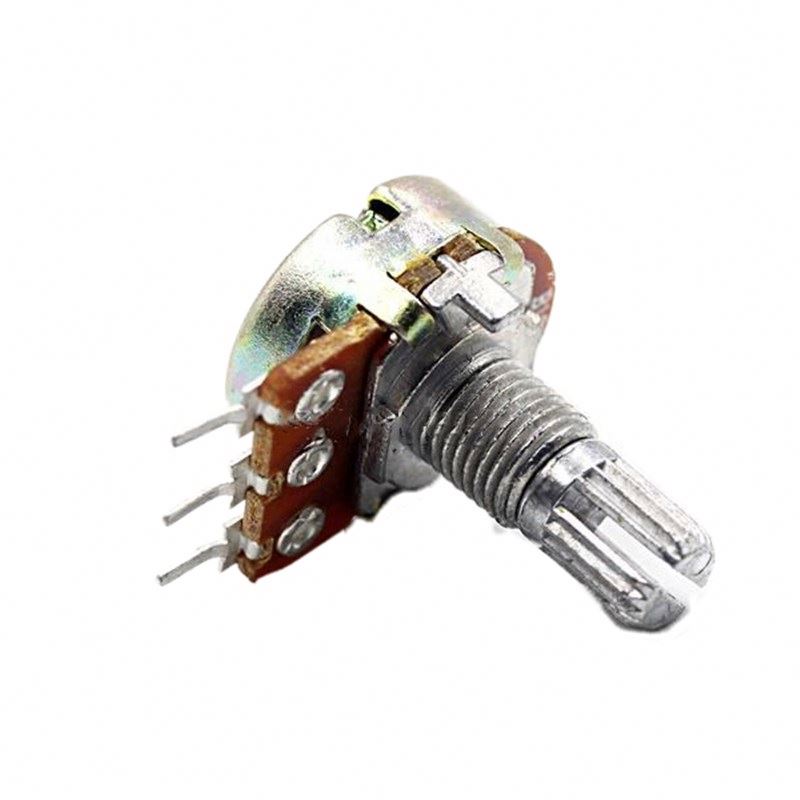

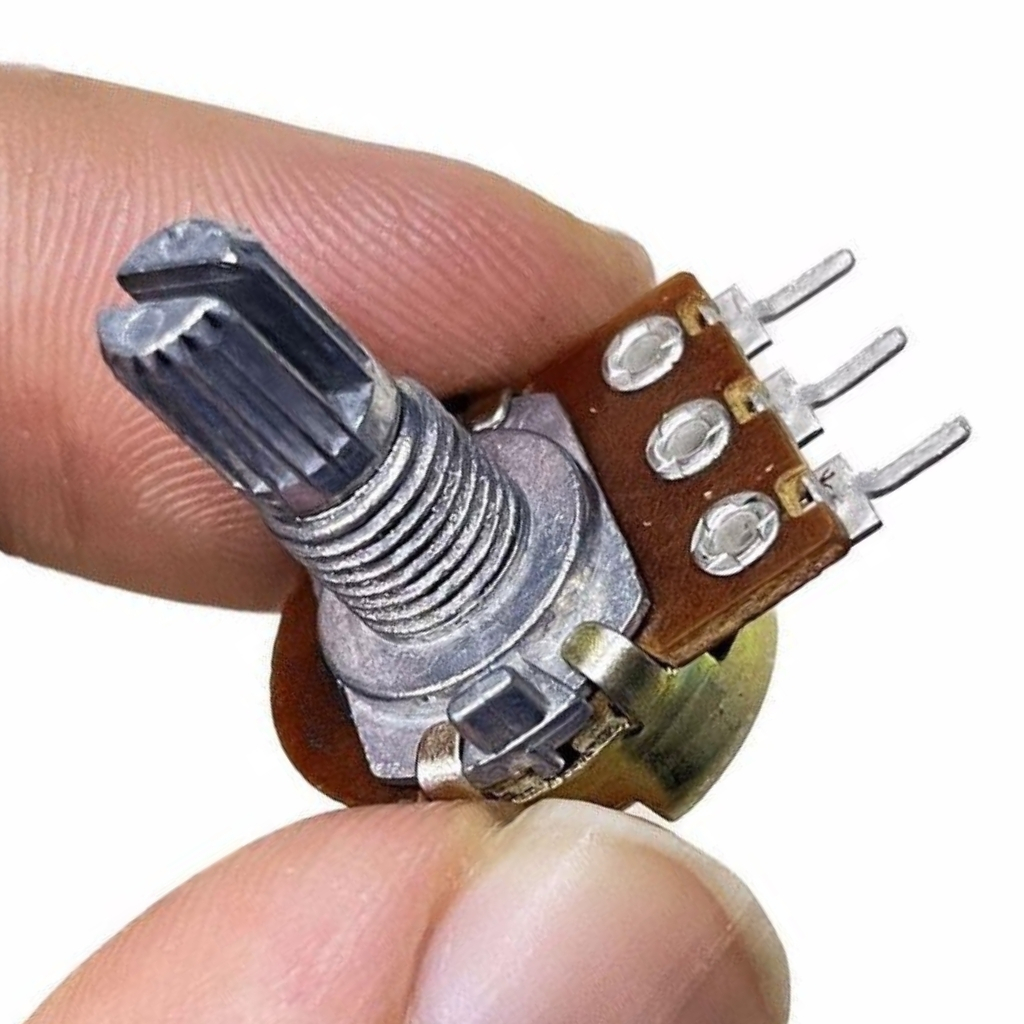

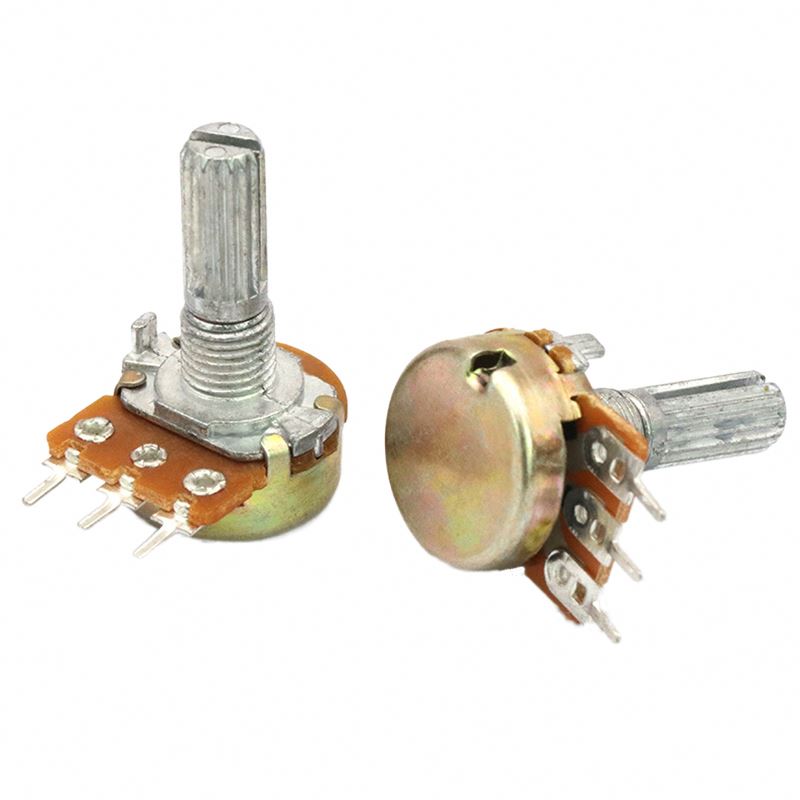

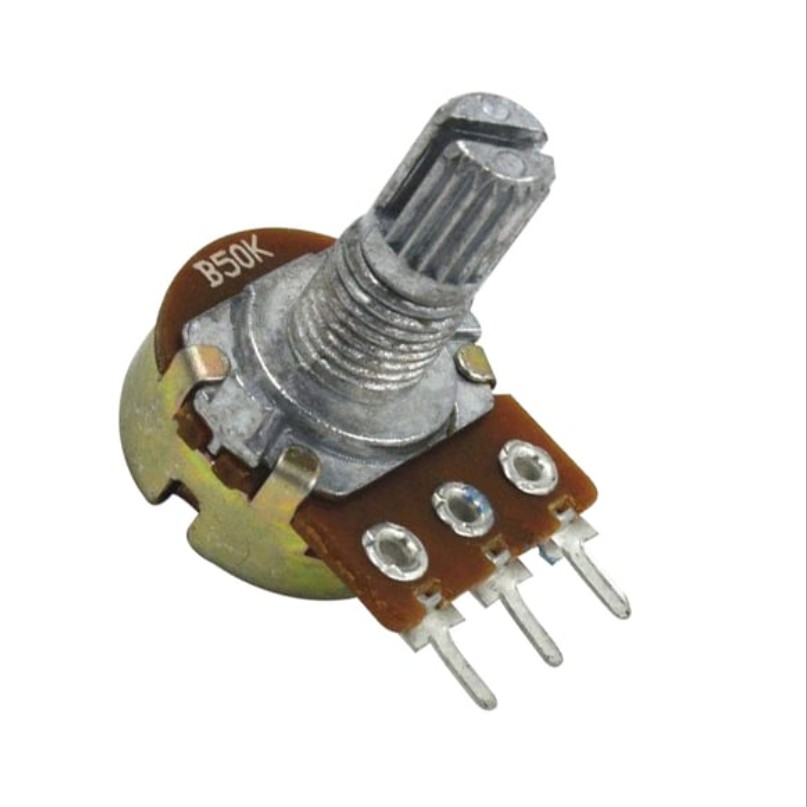

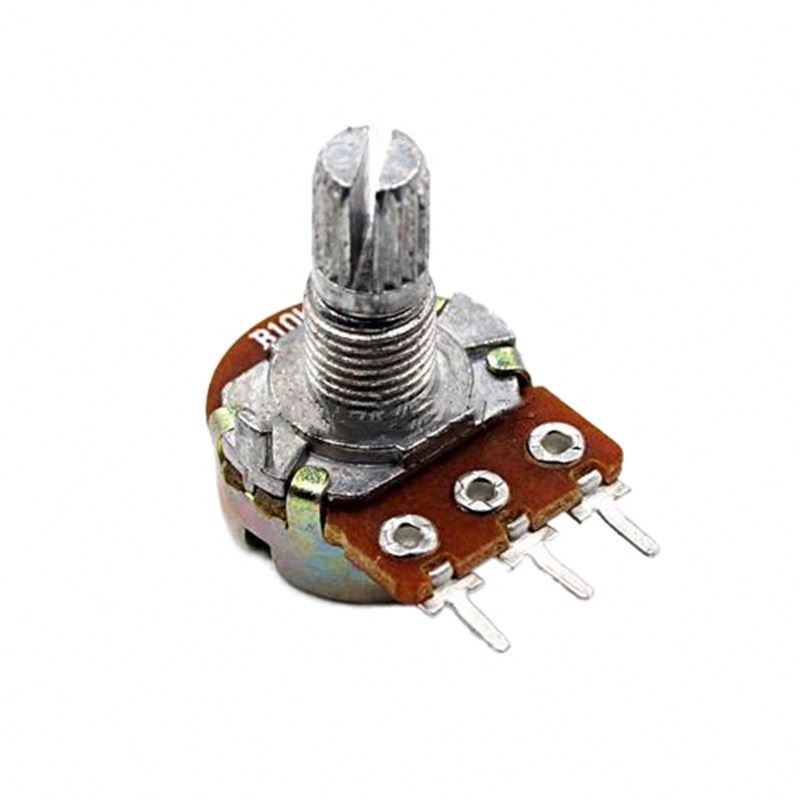

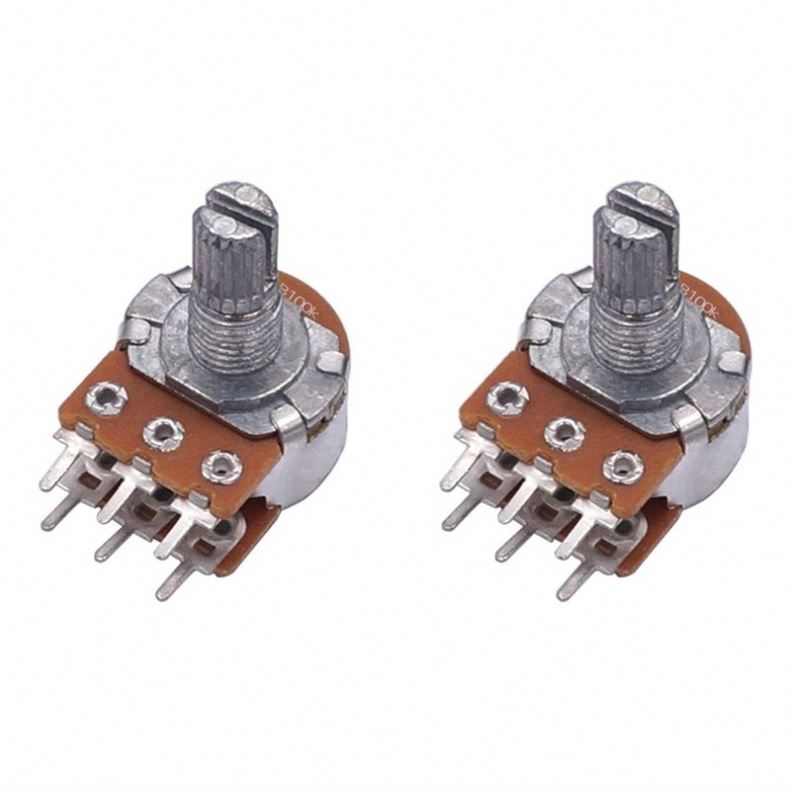

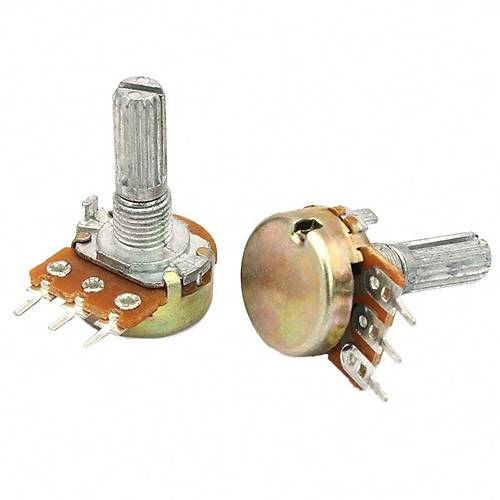

500K Potansiyometre WH148

500K Potansiyometre WH148

WH148 serisi 500K potansiyometre, yüksek direnç değeri gerektiren elektronik devreler için ideal bir değişken dirençtir. Lineer karakteristiği ile kullanıcıya hassas ayar imkanı sunan bu potansiyometre, çeşitli elektronik projelerde tercih edilmektedir.

6mm standart mil çapına sahip bu potansiyometre, ses devrelerinden sensör uygulamalarına kadar geniş bir kullanım alanına sahiptir. Elektronik komponentler arasında yer alan bu dayanıklı potansiyometre, uzun ömürlü yapısı ve güvenilir performansı ile dikkat çekmektedir.

Standart PCB montaj pinlerine sahip olması sayesinde devrelerinize kolayca entegre edebileceğiniz potansiyometre, özellikle ses sistemlerinde ton kontrol devreleri ve yüksek empedanslı uygulamalar için tercih edilir. 300° dönüş açısı ile hassas ayarlar yapabilirsiniz.

Teknik Özellikler

500K Potansiyometre WH148 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: WH148
• Direnç Değeri: 500 kΩ (500.000 Ohm)
• Tolerans: ±10%
• Karakteristik: Lineer (B tipi)
• Maksimum Çalışma Gücü: 0.25W
• Mil Çapı: 6mm
• Mil Tipi: D-shaft (düz kenarlı)
• Mil Uzunluğu: 15mm (±0,5mm)
• Montaj Tipi: PCB montaj
• Gövde Çapı: 16mm
• Terminal Sayısı: 3 pin
• Terminal Aralığı: 5mm
• Dönme Açısı: 300° (±5°)
• Çalışma Sıcaklığı: -25°C ile +70°C arası
• Elektriksel Ömür: Yaklaşık 10.000 dönüş döngüsü
• İzolasyon Direnci: >100MΩ @ 500V DC
• Gövde Malzemesi: Plastik (ABS)
• Temas Malzemesi: Karbon film
• RoHS Uyumluluğu: Evet
• Dielektrik Dayanım: 500V AC / 1 dakika

Kullanım Alanları

500K Potansiyometre WH148'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Ses Devreleri

• Hi-Fi ses sistemleri
• Ton kontrol devreleri
• Elektro gitar devreleri
• Efekt pedalleri
• Preamplifikatör devreleri

Sensör Uygulamaları

• Gerilim bölücü devreleri
• Sensör kalibrasyon üniteleri
• Hassas algılayıcı arayüzleri
• Referans voltaj ayarları
• RC zamanlayıcı devreleri

Elektronik Projeler

• Sinyal işleme devreleri
• Filtre uygulamaları
• Osilatör frekans ayarları
• Arduino proje kontrolleri
• Test ölçüm cihazları

Avantajlar ve Özellikler

500K Potansiyometre WH148'in sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Direnç Değeri: 500K direnç değeri ile yüksek empedanslı uygulamalar için ideal
• Lineer Karakteristik: Dönüş açısı ile orantılı direnç değişimi
• Hassas Ayar: 300° dönme açısı ile hassas kontrol imkanı
• Standart Boyut: Yaygın kullanılan 16mm gövde çapı
• Kolay Montaj: PCB'lere uyumlu pin dizilimi
• D-Shaft Mil: Standart düğmelerle tam uyumlu
• Uzun Ömür: 10.000 dönüş döngüsü dayanıklılık
• Düşük Gürültü: Karbon film yapı ile sabit operasyon
• Çok Yönlülük: Voltaj bölücü veya değişken direnç olarak kullanım
• Geniş Sıcaklık Aralığı: -25°C ile +70°C arası çalışabilme

Bağlantı ve Kullanım

500K Potansiyometre WH148'in bağlantı şekilleri ve kullanımı hakkında bilgiler.

Terminal Bağlantıları:

• Terminal 1 (Sol): Potansiyometrenin bir ucu
• Terminal 2 (Orta): Sürgü bağlantısı (wiper), değişken çıkış
• Terminal 3 (Sağ): Potansiyometrenin diğer ucu

Gerilim Bölücü Olarak Kullanım:

• Terminal 1'i toprak (GND) veya negatif beslemeye bağlayın
• Terminal 3'ü pozitif beslemeye bağlayın
• Terminal 2 (orta bacak) değişken çıkış voltajını verir
• 500K gibi yüksek direnç değerli potansiyometreler, düşük akım gereksinimi olan devrelere uygundur
• Yüksek empedanslı devreler için idealdir (op-amp girişleri, JFET amplifikatörler vb.)

Değişken Direnç Olarak Kullanım:

• Terminal 1 ve Terminal 2'yi birbirine bağlayın (veya sadece birini kullanın)
• Bağlı terminaller ve Terminal 3 arasını değişken direnç olarak kullanın
• Bu düzende maksimum direnç değeri 500K'dır
• Yüksek direnç değeri, RC zamanlayıcı devreleri için uzun zaman sabitleri elde etmek için uygundur
• Düşük güçlü uygulamalar için tasarlanmıştır (maks. 0.25W)

Ses Devrelerinde Kullanım:

• Ton kontrol devrelerinde tiz sesler için 500K potansiyometre idealdir
• Elektro gitarlarda volüm ve ton kontrolü için yaygın olarak kullanılır
• Pasif mikser devrelerinde sinyal seviyesi kontrolü için uygundur
• Yüksek empedanslı ses devreleri için düşük yükleme etkisi sağlar
• Sinyal kaybını minimize etmek için giriş devreleri ve önbellek katları arasında tercih edilir

Sorun Giderme ve İpuçları

500K Potansiyometre WH148 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yüksek Seviyeli Gürültü: Bu değerde yüksek empedans nedeniyle gürültü olabilir, dekuplaj kapasitörleri kullanın
• Voltaj Değişiminde Tutarsızlık: Karbon izi aşınmış olabilir, potansiyometreyi değiştirin
• Zayıf Sinyal: Yüksek empedans kaynaklı yükleme sorunları, buffer devresi ile çözülebilir
• Düşük Ton Tınısı: Ses devrelerinde şönt kapasitans etkisini azaltmak için kaliteli kablo kullanın
• Temas Problemleri: Terminal bağlantılarında zayıf lehim, tekrar lehimleyin

Ses Devrelerinde İpuçları

• Ton kontrol devrelerinde tiz sesleri vurgulamak için 500K değerini tercih edin
• Gitar devrelerinde parlak tını için volüm kontrolünde 500K kullanın
• Ses karışımı için logaritmik (A tipi) 500K potansiyometre tercih edilebilir
• DC offset sorunları için potansiyometrenin çıkışına seri kapasitör ekleyin
• Ekranlı kablo kullanarak yüksek empedanslı devrelerden kaynaklanan gürültüyü azaltın

Elektronik Projelerde İpuçları

• Arduino projeleri için pull-down dirençleri kullanarak stabil okumalar elde edin
• RC zamanlayıcı devrelerinde uzun zaman aralıkları için 500K değeri idealdir
• Sinyal zayıflaması için unity-gain buffer op-amp devreleri kullanın
• Yüksek empedanslı devrelerde kısa kablo bağlantıları yapın
• Sensör uygulamalarında gürültüyü azaltmak için filtreleme kapasitörleri ekleyin

Paket İçeriği

• 500K Potansiyometre WH148
