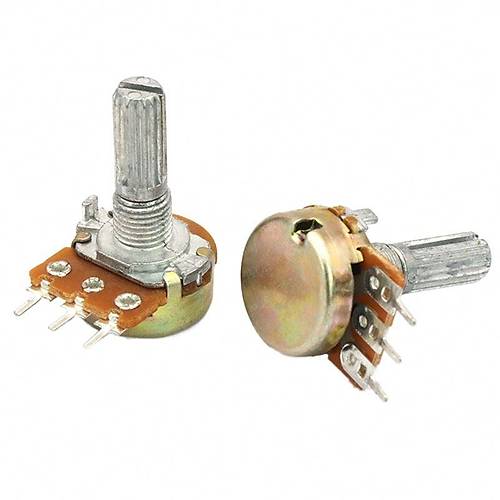

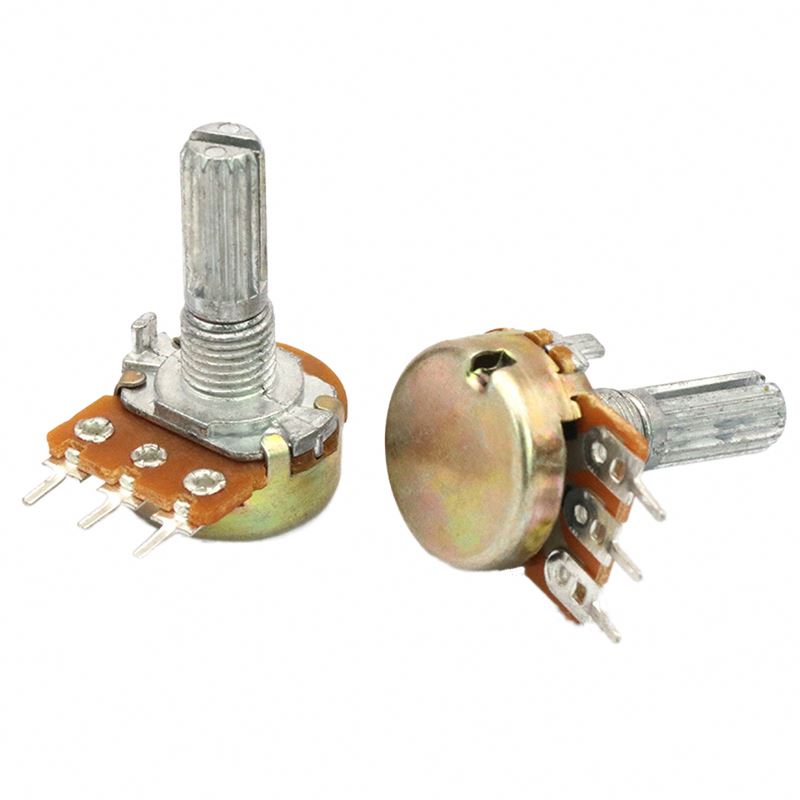

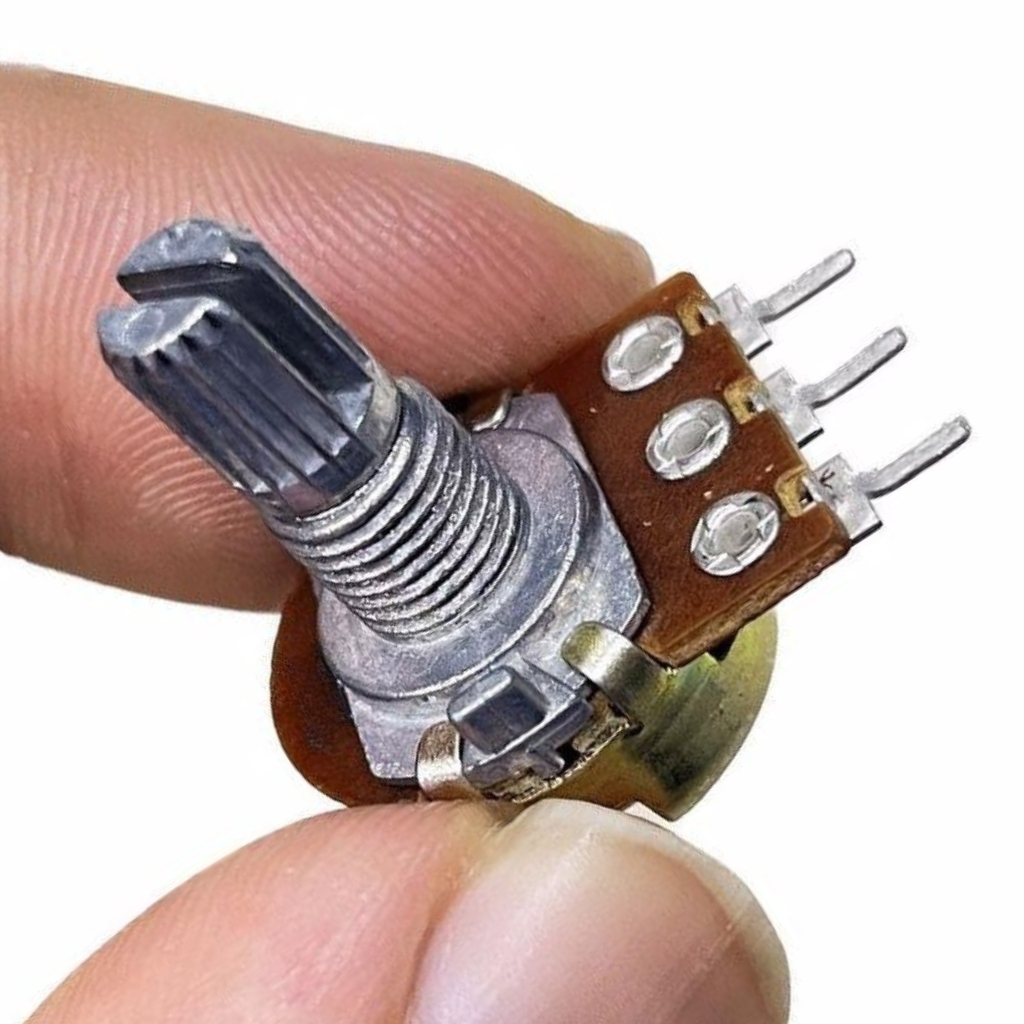

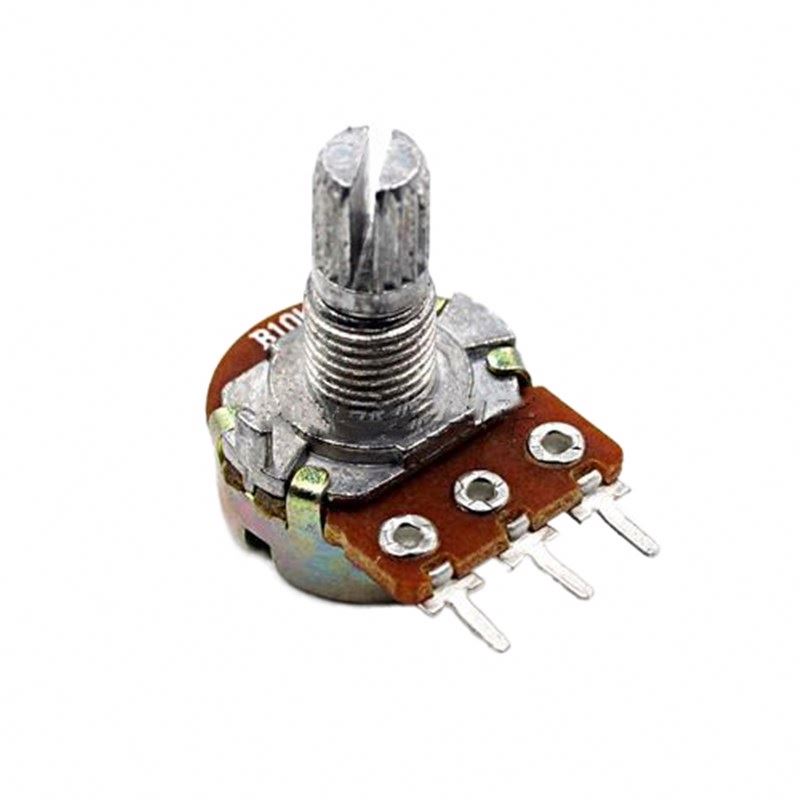

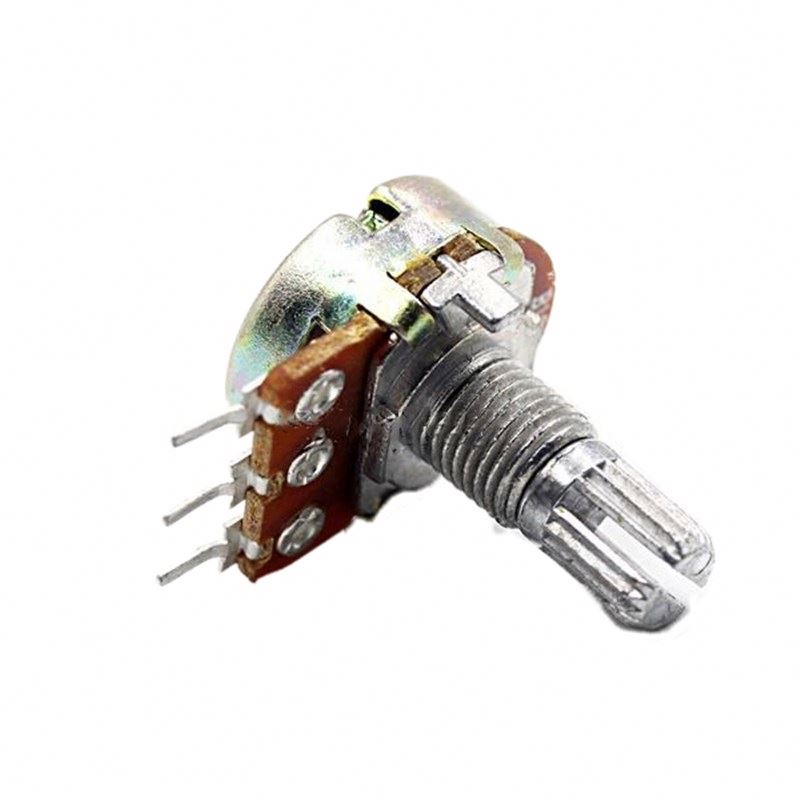

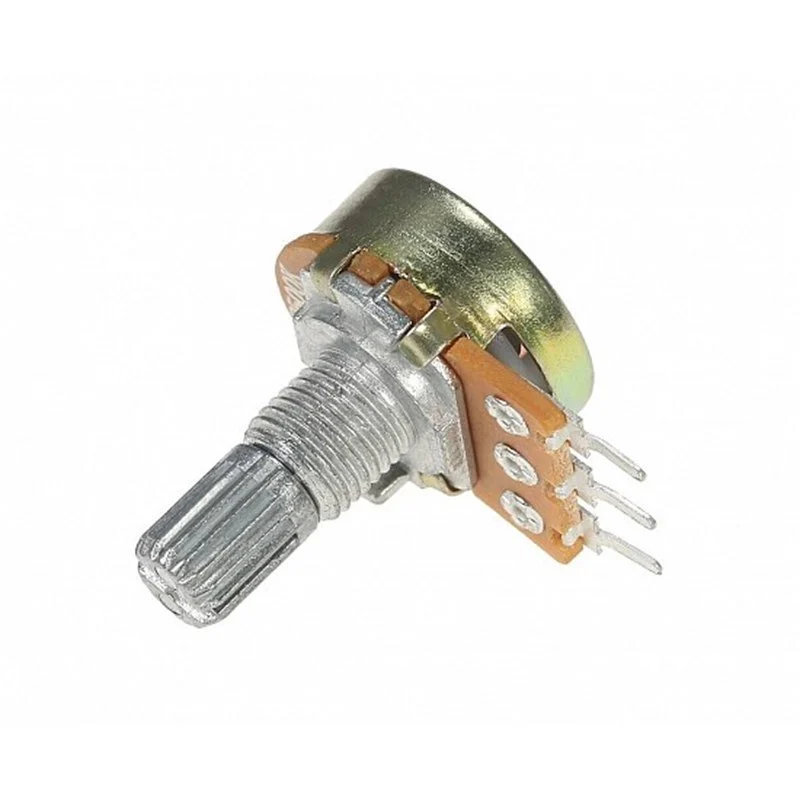

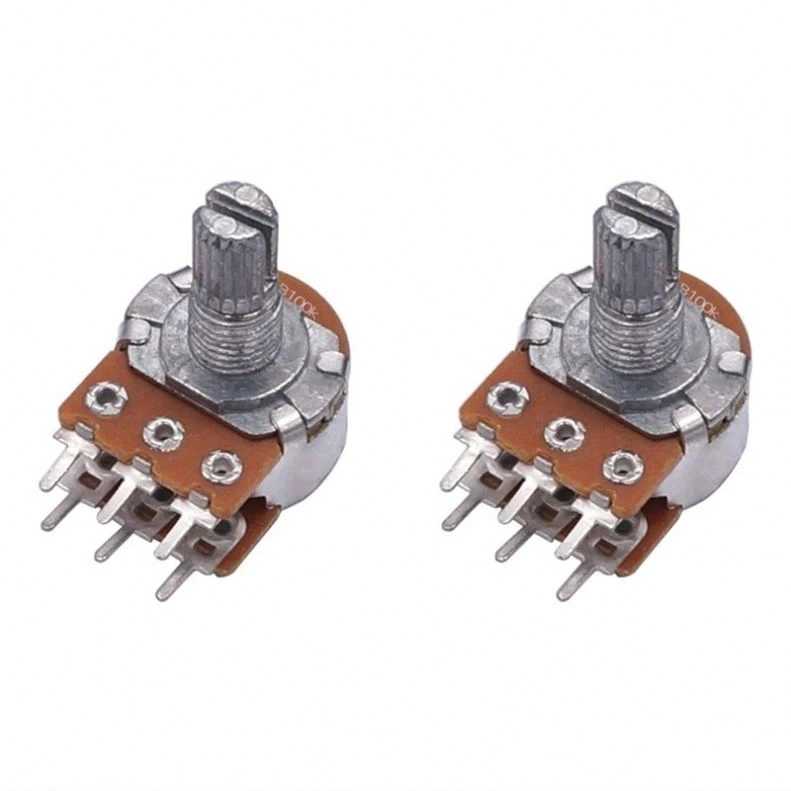

100K Potansiyometre WH148

100K Potansiyometre WH148

WH148 serisi 100K potansiyometre, orta direnç aralığında değişken direnç ihtiyaçları için ideal bir elektronik komponenttir. Lineer (B tipi) karakteristiği ile hassas ayarlar yapabileceğiniz bu potansiyometre, çeşitli elektronik devrelerde yaygın olarak kullanılmaktadır.

6mm standart mil çapı ve PCB montaj terminalleri ile kolay entegrasyon sağlayan bu potansiyometre, sinyal seviyesi kontrolünden sensör uygulamalarına kadar geniş bir kullanım alanı sunar. Elektronik komponentler arasında çok yönlülüğü ile öne çıkan WH148, uzun ömürlü ve güvenilir performans sağlar.

300 derece dönüş açısı ile hassas ayarlar yapabileceğiniz potansiyometre, özellikle ses devreleri, aydınlatma kontrolleri ve analog sensör arayüzleri için orta empedans değeriyle dengeli bir seçim sunar. PCB tasarımlarınızda standart aralıklı pimler sayesinde kolayca kullanabilirsiniz.

Teknik Özellikler

100K Potansiyometre WH148 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: WH148
• Direnç Değeri: 100 kΩ (100.000 Ohm)
• Tolerans: ±10%
• Karakteristik: Lineer (B tipi)
• Maksimum Çalışma Gücü: 0.25W
• Mil Çapı: 6mm
• Mil Tipi: D-shaft (düz kenarlı)
• Mil Uzunluğu: 15mm (±0,5mm)
• Montaj Tipi: PCB montaj
• Gövde Çapı: 16mm
• Terminal Sayısı: 3 pin
• Terminal Aralığı: 5mm
• Dönme Açısı: 300° (±5°)
• Çalışma Sıcaklığı: -25°C ile +70°C arası
• Elektriksel Ömür: Yaklaşık 10.000 dönüş döngüsü
• İzolasyon Direnci: >100MΩ @ 500V DC
• Gövde Malzemesi: Plastik (ABS)
• Temas Malzemesi: Karbon film
• RoHS Uyumluluğu: Evet
• Dielektrik Dayanım: 500V AC / 1 dakika

Kullanım Alanları

100K Potansiyometre WH148'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Ses ve Sinyal İşleme

• Ses seviyesi kontrol devreleri
• Sinyal mikserleri
• Ton kontrol devreleri
• Ekolayzır ayarları
• Preamplifikatör devreleri

Sensör ve Ölçüm Uygulamaları

• Sensör kalibrasyon devreleri
• Gerilim bölücü uygulamaları
• Besleme voltajı ayarları
• Referans voltaj kontrolleri
• Analog-dijital dönüştürücü arayüzleri

Mikrodenetleyici Projeleri

• Arduino analog giriş kontrolleri
• PWM sinyal uygulamaları
• Osilatör frekans ayarları
• RC filtre devreleri
• Zamanlayıcı kontrol devreleri

Avantajlar ve Özellikler

100K Potansiyometre WH148'in sağladığı avantajlar ve öne çıkan özellikleri.

• Çok Yönlü Direnç Değeri: 100K değeri ile pek çok uygulamaya uygun
• Lineer Karakteristik: Dönüş açısı ile orantılı direnç değişimi
• Hassas Ayar: 300° dönme açısı ile hassas kontrol imkanı
• Standart Boyut: Yaygın kullanılan 16mm gövde çapı
• Kolay Montaj: PCB'lere uyumlu pin dizilimi
• D-Shaft Mil: Standart düğmelerle tam uyumlu
• Uzun Ömür: 10.000 dönüş döngüsü dayanıklılık
• Düşük Gürültü: Karbon film yapı ile sabit operasyon
• Dengeli Empedans: Ne çok yüksek ne çok düşük, orta seviye empedans
• Geniş Uygulama Alanı: Ses, aydınlatma, sensör ve kontrol uygulamaları

Bağlantı ve Kullanım

100K Potansiyometre WH148'in bağlantı şekilleri ve kullanımı hakkında bilgiler.

Terminal Bağlantıları:

• Terminal 1 (Sol): Potansiyometrenin bir ucu
• Terminal 2 (Orta): Sürgü bağlantısı (wiper), değişken çıkış
• Terminal 3 (Sağ): Potansiyometrenin diğer ucu

Gerilim Bölücü Olarak Kullanım:

• Terminal 1'i toprak (GND) veya negatif beslemeye bağlayın
• Terminal 3'ü pozitif beslemeye bağlayın
• Terminal 2 (orta bacak) değişken çıkış voltajını verir
• 100K orta seviye empedans ile birçok uygulamada dengeli performans sağlar
• Mikroişlemci ve analog devre arayüzleri için uygun empedans seviyesi

Değişken Direnç Olarak Kullanım:

• Terminal 1 ve Terminal 2'yi birbirine bağlayın (veya sadece birini kullanın)
• Bağlı terminaller ve Terminal 3 arasını değişken direnç olarak kullanın
• Bu düzende maksimum direnç değeri 100K'dır
• LED parlaklık kontrolü, RC filtre ve zamanlayıcı uygulamaları için idealdir
• Düşük güçlü uygulamalar için tasarlanmıştır (maks. 0.25W)

Mikrokontrolcü Uygulamaları:

• Arduino'nun analog girişine bağlarken Terminal 1'i GND'ye bağlayın
• Terminal 3'ü 5V veya 3.3V'a bağlayın
• Terminal 2'yi mikrodenetleyicinin analog girişine bağlayın
• Stabil okuma için 10K pull-down direnci kullanabilirsiniz
• analogRead() fonksiyonu ile 0-1023 arasında değer okuyabilirsiniz

Sorun Giderme ve İpuçları

100K Potansiyometre WH148 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Okumalar: Mikrodenetleyici uygulamalarında 0.1µF bypass kapasitörü ekleyin
• Ölü Noktalar: Potansiyometre aşınmış olabilir, kontakt temizleyici kullanın veya değiştirin
• Gürültülü Çıkış: Çıkışa 0.01µF - 0.1µF arası kapasitör ekleyerek gürültüyü filtreleyebilirsiniz
• Isınma Sorunu: Maksimum güç değerini aşmayın, akım sınırlayıcı direnç ekleyin
• Mekanik Sıkışma: Aşırı kuvvet uygulamaktan kaçının, düğmeyi uygun şekilde takın

Elektronik Devre İpuçları

• 100K özellikle op-amp temelli devrelerde uygun bir referans değeri sunar
• Ses devrelerinde ton kontrolü için ideal bir direnç değeridir
• Sensör arayüzlerinde gürültüyü azaltmak için kapasitif filtreleme ekleyin
• PWM kontrollü LED dimmer devrelerinde uygun değer olarak kullanılabilir
• Düşük akım RC osilatör uygulamaları için idealdir

Uzun Ömür İçin Öneriler

• Potansiyometreyi toz ve nemden koruyun
• Sürekli uç noktalarda kullanmaktan kaçının
• Mekanik zorlamalardan uzak tutun
• Periyodik olarak kontakt temizleyici sprey kullanın
• Maksimum güç sınırını aşan uygulamalarda daha yüksek güç değerli potansiyometre tercih edin

Paket İçeriği

• 100K Potansiyometre WH148
