3D Yazıcı Ekran Bağlantı Modülü Reprap Ramps v1.4

3D Yazıcı Ekran Bağlantı Modülü RepRap RAMPS v1.4

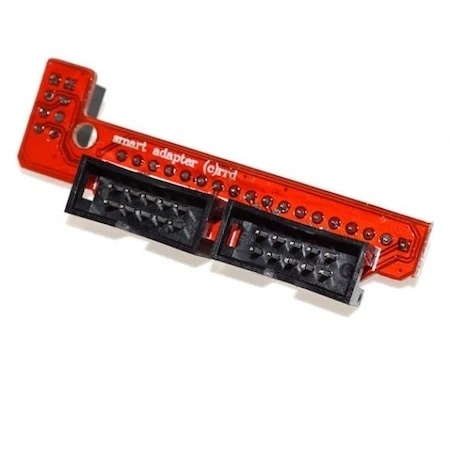

3D Yazıcı Ekran Bağlantı Modülü, RAMPS 1.4 kartları için tasarlanmış LCD ekran adaptör kartıdır. 3D yazıcınızı bilgisayara bağlamadan doğrudan kontrol etmenizi sağlayan bu modül, kullanıcı dostu bir arayüz sunar.

RepRap uyumlu bu adaptör kartı, standart akıllı LCD kontrol panelleri için gerekli bağlantı noktalarını sağlar ve Arduino Mega ile RAMPS 1.4 shield üzerine monte edilir. SD kart okuyucu özelliği sayesinde baskıları doğrudan kart üzerinden başlatabilirsiniz.

Üzerinde bulunan döner enkoder düğmesi ile menüler arasında kolayca gezinebilir ve baskı parametrelerini ayarlayabilirsiniz. Modüller kategorisinde bulunan bu adaptör, 3D yazıcı projeleriniz için ideal bir kontrol çözümüdür.

Teknik Özellikler

3D Yazıcı Ekran Bağlantı Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Uyumluluk: RAMPS 1.4 Arduino Mega
• LCD Ekran Desteği: 12864 LCD (Grafik), 2004 LCD (Karakter)
• Ara Bağlantı: 10 Pin ve 6 Pin konnektörler
• SD Kart Desteği: Var (LCD modüle bağlı)
• Kontrol Arayüzü: Döner enkoder ve buton
• Çalışma Voltajı: 5V DC (RAMPS üzerinden)
• Arayüz Yazılımı: Marlin, Repetier, Smoothieware uyumlu
• PCB Boyutları: 65mm x 40mm (yaklaşık)
• Montaj Delikleri: 4 adet, 3mm çapında
• Kablo Uzunluğu: Dahil değil (Genellikle 30-50cm kablo önerilir)
• Ek Özellikler: Kablo koruma bariyerleri

Paket İçeriği

• 1x 3D Yazıcı Ekran Bağlantı Modülü RepRap RAMPS v1.4
• Not: LCD ekran dahil değildir

Bağlantı ve Kullanım

3D Yazıcı Ekran Bağlantı Modülünün Arduino Mega ve RAMPS 1.4 shield ile bağlantı şeması ve kullanım talimatları.

Bağlantı adımları:

• RAMPS 1.4 shield'i Arduino Mega üzerine takın
• Ekran adaptör modülünü RAMPS 1.4 üzerindeki AUX-4 konnektörüne bağlayın
• LCD ekranı, adaptör modülüne bağlayın (10-pin ve 6-pin konnektörler kullanılarak)
• Firmware'de LCD ekran tipini seçin ve yapılandırın

Bu adaptör modülü, hem 12864 grafik LCD panelleri hem de 2004 karakter LCD ekranları destekler. Hangi ekran tipini kullandığınıza bağlı olarak, yazıcınızın firmware'inde gerekli ayarları yapmanız gerekir.

Marlin firmware'inde LCD ekranı etkinleştirmek için, Configuration.h dosyasında REPRAP_DISCOUNT_SMART_CONTROLLER veya REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER tanımını açmanız gerekir.

Modülün döner enkoder düğmesi, menüler arasında gezinme, seçim yapma ve değerleri ayarlama için kullanılır. Basarak seçim yapabilir, çevirerek değer değiştirebilirsiniz. SD kart modülü sayesinde, G-code dosyalarını doğrudan karttan okuyabilir ve yazdırma işlerini bilgisayara bağlı olmadan başlatabilirsiniz.

Uygulama Alanları

3D Yazıcı Ekran Bağlantı Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

3D Yazıcılar

• RepRap tabanlı 3D yazıcı projeleri
• DIY 3D yazıcı yapımı
• Mevcut yazıcılara ekran entegrasyonu
• Prusa i3 ve türevleri
• Delta tipi 3D yazıcılar

CNC Sistemleri

• Küçük CNC router projeleri
• PCB delme makineleri
• Lazer gravür makineleri
• CNC köpük kesiciler
• Hobi tipi frezeleme makineleri

Diğer Uygulamalar

• Otomatik çizim robotları
• Pick and place makineleri
• Gıda yazıcıları
• Eğitim amaçlı mekatronik projeler
• Araştırma laboratuvarı otomasyonu

Proje Örnekleri

3D Yazıcı Ekran Bağlantı Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

DIY 3D Yazıcı Yapımı

Arduino Mega, RAMPS 1.4 shield, ekran bağlantı modülü, 12864 LCD, stepper motorlar ve mekanik bileşenler kullanarak kendi 3D yazıcınızı oluşturabilirsiniz. Ekran modülü, yazıcınızı bilgisayara bağlamadan kontrol etmenizi sağlar. Sıcaklık ayarları, manuel eksenlerin kontrolü ve baskı ilerlemesi gibi parametreleri doğrudan ekrandan takip edebilirsiniz. SD kart okuyucu sayesinde modellerinizi saklar ve istediğiniz zaman yazdırabilirsiniz. Yazıcının kalibrasyonu, filament değişimi ve diğer bakım işlemleri için menüler arasında kolayca gezinebilirsiniz. Bu proje, kendi 3D yazıcınızı yaparak dijital üretim yeteneklerinizi geliştirmenize olanak tanır.

Kompakt Lazer Gravür Makinesi

Arduino Mega, RAMPS 1.4, ekran modülü, lazer diyot ve X-Y ekseni mekanizması kullanarak masaüstü bir lazer gravür makinesi yapabilirsiniz. LCD ekran, lazer gücünü ayarlamanızı, hızı kontrol etmenizi ve gravür desenlerini SD karttan doğrudan yüklemenizi sağlar. RAMPS shield, step motorları ve lazer diyodu kontrol eder. Ekran üzerinden, malzeme tipine göre önceden ayarlanmış profiller seçebilir ve hızlıca işleme başlayabilirsiniz. Döner enkoder düğmesi ile hassas ayarlamalar yapabilir ve test desenleri çalıştırabilirsiniz. Bu kompakt sistem, ahşap, deri, akrilik gibi malzemelere logo, desen veya metin gravürlemek için idealdir.

Otomatik Sıcak Tel Köpük Kesici

Arduino Mega, RAMPS 1.4, ekran modülü, iki eksenli step motor sistemi ve nichrome tel kullanarak bir köpük kesici makinesi geliştirebilirsiniz. LCD ekran üzerinden tel sıcaklığını, kesim hızını ve desenleri kontrol edebilirsiniz. SD kart ile 2D profil kesim dosyalarını yükleyebilir ve ekran üzerinden ölçeklendirme yapabilirsiniz. Döner enkoder sayesinde, malzeme kalınlığına göre tel sıcaklığını hassas şekilde ayarlayabilirsiniz. Ekran menüsünden, önceden programlanmış geometrik şekilleri seçebilir veya özel kesim profilleri oluşturabilirsiniz. Bu sistem, model uçak kanatları, mimari maketler veya sanatsal köpük heykeller yapmak için kullanılabilir.

Sorun Giderme ve İpuçları

3D Yazıcı Ekran Bağlantı Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Ekran Açılmıyor: Kablo bağlantılarını ve yönlerini kontrol edin. Firmware'de ilgili LCD ekran tipinin tanımlı olduğundan emin olun.
• Karışık/Bozuk Görüntü: Kablo bağlantılarını kontrol edin ve firmware'de doğru LCD tipini seçtiğinizden emin olun.
• SD Kart Algılanmıyor: SD kartın FAT32 formatında olduğunu kontrol edin ve firmware'de SD_DETECT_PIN ayarını doğrulayın.
• Döner Enkoder Çalışmıyor: Kablo bağlantılarını kontrol edin ve firmware'de enkoder pin tanımlamalarını doğrulayın.
• Menüler Eksik: Firmware'de tüm gerekli menü seçeneklerinin etkinleştirildiğinden emin olun.

Performans İpuçları

• Kablo uzunluklarını minimumda tutarak sinyal bozulmalarını önleyin
• Ekranın kontrastını optimal görüntü için ayarlayın
• SD kartı düzenli olarak formatlayın ve bakımını yapın
• Encoder hassasiyetini firmware'den gerekirse ayarlayın
• Ekranın güç tüketimini azaltmak için otomatik kapanma özelliğini etkinleştirin
