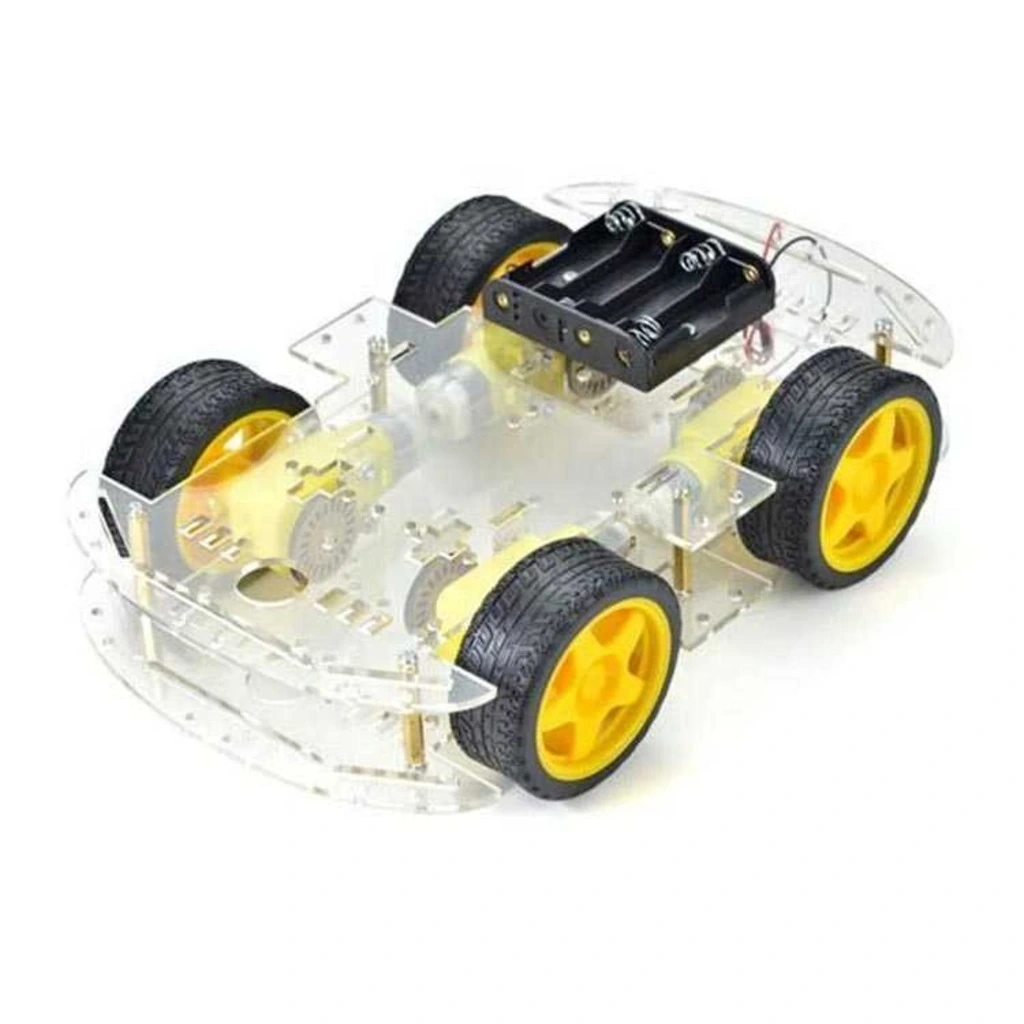

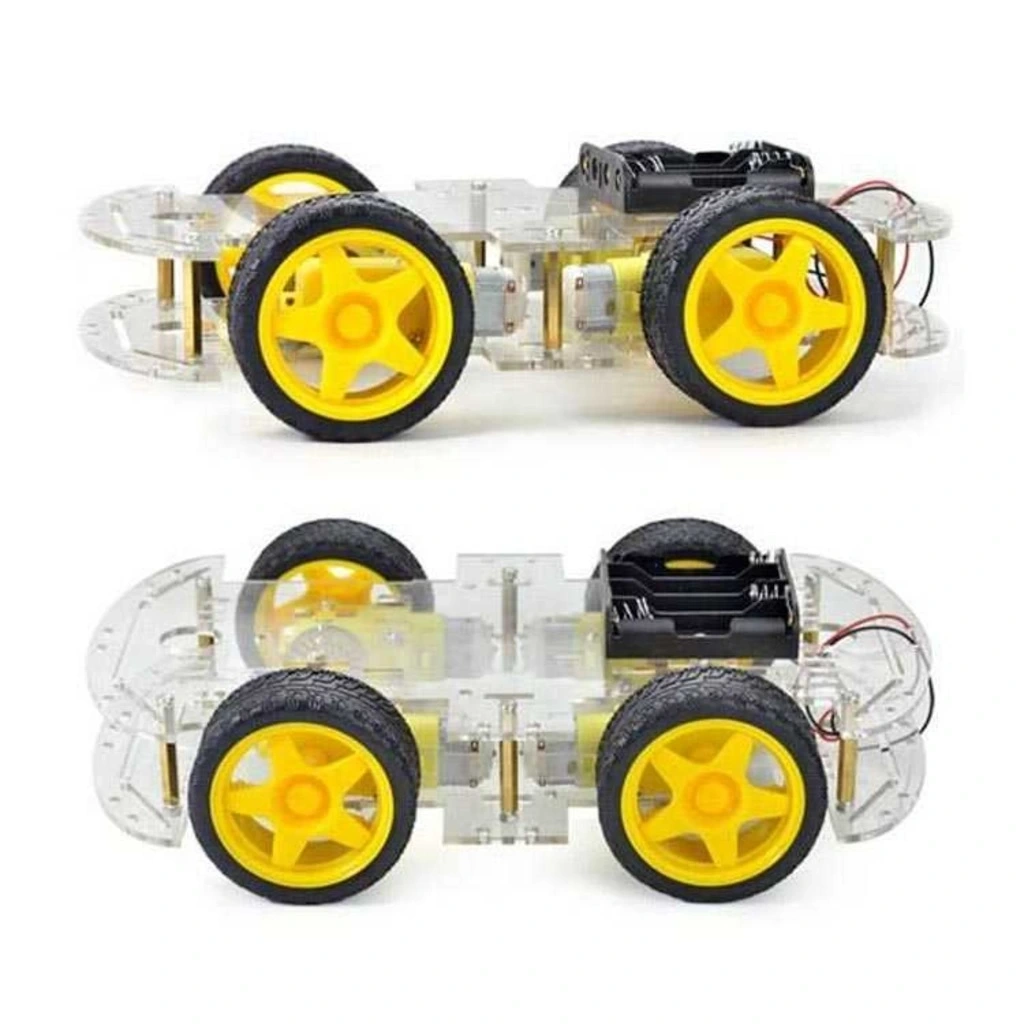

Robot Araba Platformu 4WD

Robot Araba Platformu 4WD

Robot Araba Platformu 4WD, robotik ve elektronik projeleriniz için tasarlanmış, dört tekerli çekiş sistemine sahip çok yönlü bir robot şasisidir. Dayanıklı akrilik gövde yapısı ve güçlü motorlarıyla donatılan bu platform, hem eğitim amaçlı robot yarışmaları için hem de hobi projelerinde kullanım için ideal bir temel sağlar.

Entegre motor montaj braketleri, DC motorlar ve tüm tekerlekler dahil olarak gelen bu kit, hızlı ve kolay montaj imkanı sunar. Platformun geniş üst kısmı Arduino kartları, motor sürücüler, sensörler ve güç kaynakları için yeterli alan sağlarken, iki katlı tasarım seçeneği daha karmaşık projeler için ek montaj alanı yaratır.

Otonom araçlar, çizgi izleyen robotlar, engel algılayan robotlar ve uzaktan kumandalı araçlar gibi çeşitli projelerde kullanılabilen Robot Araba Platformu 4WD, robotik dünyasına adım atmak veya mevcut projelerinizi geliştirmek için mükemmel bir başlangıç noktasıdır.

---

Teknik Özellikler

Bu bölümde Robot Araba Platformu 4WD'nin detaylı teknik özellikleri listelenmektedir.

• Şasi Malzemesi: Dayanıklı akrilik malzeme
• Şasi Boyutları: Yaklaşık 25cm x 15cm (Ana platform)
• Motor Tipi: DC Motor (4 adet)
• Motor Özellikleri: 3-6V DC çalışma voltajı
• Redüktör Tipi: Plastik dişli redüktör
• Tekerlek Yapısı: Plastik jant, kauçuk lastik (4 adet)
• Tekerlek Çapı: Yaklaşık 65mm
• Tahrik Sistemi: 4 tekerlekten çekiş (4WD)
• Kat Sayısı: Tek kat (opsiyonel ikinci kat için montaj delikleri mevcut)
• Montaj Delikleri: Arduino ve diğer kartlar için standart montaj delikleri
• Pil Bölmesi: 4xAA pil yuvası için alan (pil yuvası dahil değildir)
• Zemin Yüksekliği: Yaklaşık 3cm
• Taşıma Kapasitesi: Yaklaşık 500g
• Hız Kapasitesi: Motor sürücü ve güç kaynağına bağlı olarak değişken
• Dönüş Sistemi: Diferansiyel sürüş (tank dönüşü yapabilme)
• Maksimum Eğim Tırmanma: Yaklaşık 15° (yük ve yüzeye bağlı olarak)
• Uyumlu Elektronik Kartlar: Arduino UNO, Arduino MEGA, Raspberry Pi ve çeşitli motor sürücü kartları

---

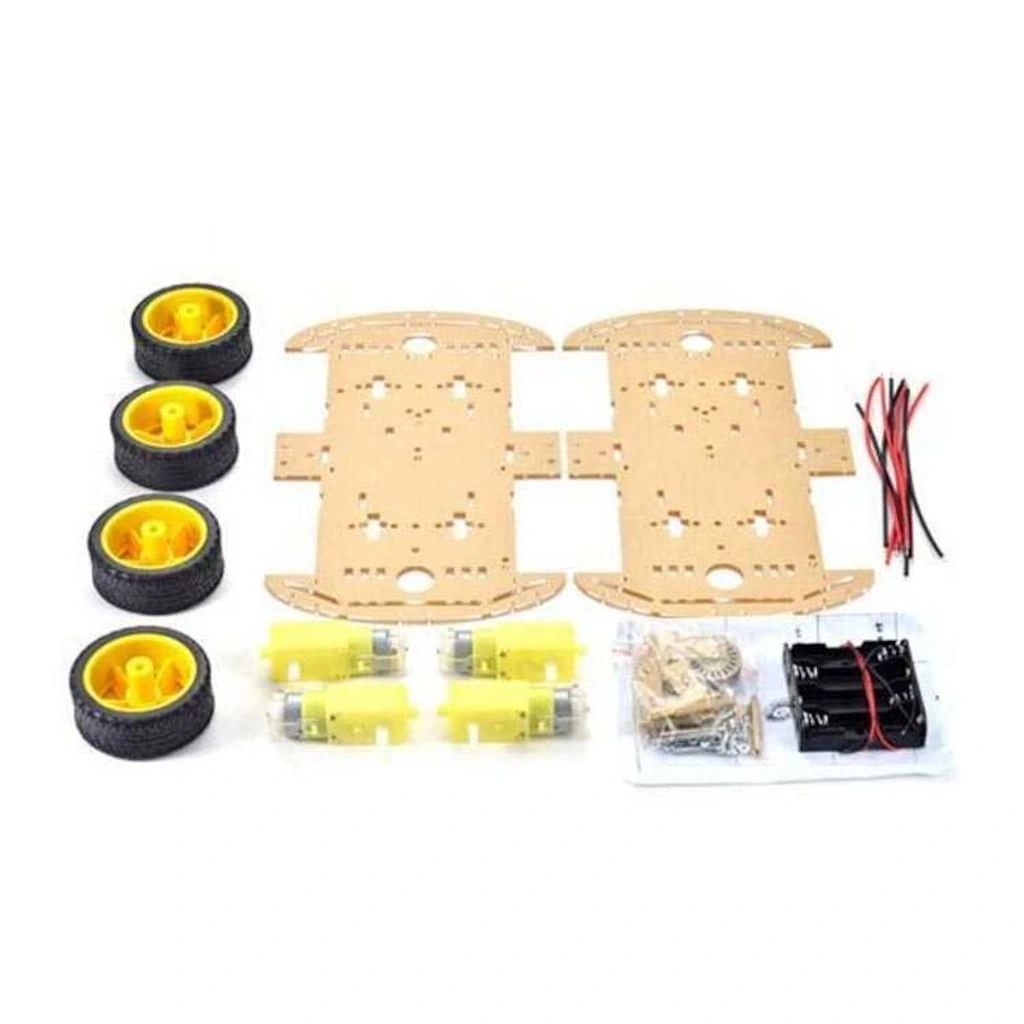

Paket İçeriği

Robot Araba Platformu 4WD kutusunda bulunan tüm parçalar ve aksesuarlar.

• Akrilik Şasi Parçaları: Ana platform ve montaj parçaları
• DC Motorlar: 4 adet
• Tekerlekler: 4 adet (lastik kaplı)
• Motor Bağlantı Aparatları: 4 set
• Montaj Vidaları ve Somunlar: Şasi montajı için yeterli set
• Ara Bağlantı Kabloları: Motorlar için bağlantı kabloları

Not: Bu pakette Arduino kartı, motor sürücü kartı, sensörler, pil yuvası ve güç kaynağı bulunmamaktadır. Bu parçalar ihtiyacınıza göre ayrıca temin edilmelidir.

---

Montaj ve Kurulum

Robot Araba Platformu 4WD'nin adım adım montaj ve kurulum talimatları.

---

Uyumlu Elektronik Kartlar ve Parçalar

Robot Araba Platformu 4WD ile kullanılabilecek elektronik kartlar ve önerilen bileşenler.

Kontrol Kartları

Robot platformunuzu kontrol etmek için uyumlu kartlar:

• Arduino UNO: En yaygın kullanılan ve başlangıç için ideal kontrol kartı
• Arduino MEGA: Daha fazla pin ve bellek gerektiren karmaşık projeler için
• Arduino NANO: Daha kompakt boyutu ile alan tasarrufu sağlar
• Raspberry Pi: Daha yüksek işlem gücü ve görüntü işleme gerektiren projeler için
• ESP32/ESP8266: WiFi veya Bluetooth kontrol istenen projeler için

Motor Sürücü Kartları

Motorları kontrol etmek için uyumlu sürücü kartları:

• L298N Motor Sürücü: En yaygın kullanılan, çift H-köprü devresi, 2A kadar akım kapasitesi
• L293D Shield: Arduino üzerine doğrudan takılabilen shield formatında motor sürücü
• TB6612FNG Sürücü: L298N'den daha verimli, 1.2A sürekli akım kapasitesi
• DRV8833 Sürücü: Kompakt boyut, düşük voltajlarda çalışabilme özelliği
• L9110S Sürücü Modülü: Küçük boyut ve basit bağlantı avantajı

Sensör Seçenekleri

Farklı proje türleri için kullanılabilecek sensörler:

• HC-SR04 Ultrasonik Mesafe Sensörü: Engel algılama ve mesafe ölçümü için
• Kızılötesi Sensör Modülleri: Engel tespiti ve çizgi takibi için
• TCRT5000 Çizgi İzleme Sensörleri: Çizgi izleyen robot projeleri için
• MPU6050 İvme ve Gyro Sensörü: Denge ve hareket kontrolü için
• Bluetooth Modülü (HC-05/HC-06): Uzaktan kontrol için
• Wi-Fi Modülü (ESP8266): İnternet tabanlı kontrol için
• GPS Modülü: Konum takibi ve navigasyon projeleri için

Güç Kaynağı Seçenekleri

Robot platformunuz için uygun güç kaynakları:

• 4xAA Pil Yuvası: Temel projeler için ekonomik çözüm
• 18650 Lityum Pil ve Yuvası: Yüksek kapasite ve şarj edilebilirlik avantajı
• Lipo Pil Paketi (7.4V veya 11.1V): Yüksek akım gerektiren projeler için ideal
• Güç Bankası: USB çıkışlı taşınabilir güç kaynağı çözümü
• Voltaj Regülatör Modülü: Güç kaynağı ile elektronik bileşenler arasında güvenli bağlantı için

Önerilen Ek Aksesuarlar

Projenizi geliştirmek için faydalı olabilecek diğer parçalar:

• Breadboard: Prototip aşamasında kolay bağlantı imkanı
• Jumper Kablo Seti: Hızlı ve güvenilir bağlantılar için
• On/Off Anahtarı: Kolay güç kontrolü
• LED'ler ve Dirençler: Görsel göstergeler için
• Buzzer: Sesli uyarılar için
• Servo Motorlar: Sensör platformu veya robot kolu gibi hareketli eklemeler için
• Standoff ve Vida Seti: İkinci kat montajı ve bileşen sabitleme için

Faydalı Kütüphaneler

Robot projelerinizde kullanabileceğiniz Arduino kütüphaneleri:

• AFMotor Library: Adafruit Motor Shield için kapsamlı motor kontrol kütüphanesi
• NewPing: Ultrasonik sensörler için gelişmiş ve optimize edilmiş kütüphane
• SoftwareSerial: Alternatif seri portlar oluşturmak için (Bluetooth haberleşmesi gibi)
• PID Library: PID (Oransal-İntegral-Türev) kontrol algoritmaları için
• IR Remote: IR uzaktan kumanda ile kontrol projeleriniz için
• MPU6050: İvme ve jiroskop sensörleri için
• Servo: Servo motorları kontrol etmek için

---

Proje Fikirleri ve Uygulama Örnekleri

Robot Araba Platformu 4WD kullanarak gerçekleştirebileceğiniz çeşitli proje fikirleri.

Başlangıç Seviyesi Projeler

Temel robot projeleri ve giriş seviyesi uygulamalar:

• Uzaktan Kumandalı Robot: HC-05/HC-06 Bluetooth modülü ve akıllı telefon uygulaması kullanarak uzaktan kontrol edilebilen bir robot.
• Basit Engel Algılayan Robot: HC-SR04 ultrasonik sensör kullanarak engelleri algılayan ve onlardan kaçınan otonom robot.
• Işık İzleyen Robot: LDR (ışık sensörleri) kullanarak ışık kaynaklarını takip eden bir robot.
• Zamanlayıcılı Hareketler: Önceden programlanmış bir dizi hareketi belirli aralıklarla gerçekleştiren robot.
• Sesle Kontrol Edilen Robot: Basit ses sensörü ile alkış veya ses tonlarına tepki veren robot.

Orta Seviye Projeler

Biraz daha ileri seviye robot projeleri:

• Çizgi İzleyen Robot: Siyah çizgiyi takip edebilen, kızılötesi sensörler kullanan robot.
• Çoklu Sensörlü Robot: Ultrasonik, kızılötesi ve dokunmatik sensörleri bir arada kullanan kapsamlı algılama yeteneğine sahip robot.
• Haritalama Robotu: Ortamı tarayarak basit bir harita oluşturan, mesafe sensörleri kullanan robot.
• IoT Kontrollü Robot: Wi-Fi modülü kullanarak internet üzerinden kontrol edilebilen robot.
• Ses Çalabilen Robot: MP3 modülü ve hoparlör eklentisi ile ses çalabilen interaktif robot.

İleri Seviye Projeler

Daha karmaşık sensörler ve yazılım kullanan gelişmiş projeler:

• Görüntü İşleme Robotu: Raspberry Pi ve kamera modülü kullanarak nesneleri tanıyabilen, renkleri ayırt edebilen robot.
• Yapay Zeka Destekli Robot: Basit makine öğrenimi algoritmaları kullanan, davranışları zamanla gelişen robot.
• GPS Navigasyonlu Robot: GPS modülü ile konum algılayan ve belirli koordinatlara gidebilen robot.
• Kollu Robot: Ana platforma bir robot kolu ekleyerek nesneleri kavrayıp taşıyabilen robot sistemi.
• Çoklu Robot İletişimi: NRF24L01 gibi RF modülleri kullanarak birbirleriyle haberleşen, koordinasyon içinde çalışan robot grubu.

Eğitim Amaçlı Projeler

Eğitim ortamlarında kullanılabilecek interaktif projeler:

• Programlanabilir Eğitim Robotu: Basit blok tabanlı programlama ile kontrol edilebilen, STEM eğitimi için ideal robot.
• Fizik Deneyleri Robotu: Hareket, hız, ivme, sürtünme gibi fizik kavramlarını göstermek için kullanılabilecek robot.
• Görev Robotu: Belirli görevleri (labirentten çıkış, engel parkuru) tamamlamak üzere programlanan yarışma robotu.
• Ekosistem Simülasyonu: Çevresel faktörlere tepki veren, adaptif davranışlar sergileyen robot.

Eğlence ve Hobi Projeleri

Yaratıcı ve eğlenceli robot uygulamaları:

• Işık Şovu Robotu: LED şeritler ve RGB LED'ler kullanarak hareket halinde görsel şovlar yapan robot.
• Çizim Yapan Robot: Kalem tutacağı ile donatılmış, çizimler yapabilen robot.
• Müzik Robotu: Hareketle senkronize müzik çalan, dans eden robot.
• Akıllı Ev Asistanı: Ev içinde hareket edebilen, basit asistan görevleri yerine getirebilen robot.
• Hayvan Davranışı Simülasyonu: Belirli hayvanların davranışlarını taklit eden, sensörlerle çevreye tepki veren robot.

Pratik Uygulama Örnekleri

Gerçek hayatta kullanılabilecek faydalı robot uygulamaları:

• Güvenlik Devriye Robotu: Kamera ve hareket sensörleriyle bir alanı izleyen, anomalileri raporlayan robot.
• Tarım İzleme Robotu: Toprak nem sensörleri, sıcaklık ve ışık sensörleriyle bitki yetiştirme koşullarını izleyen robot.
• Küçük Eşya Taşıma Robotu: Ev veya ofiste küçük eşyaları bir noktadan başka bir noktaya taşıyabilen robot.
• Uzaktan Gözlem Robotu: Kamera ve sensörler aracılığıyla uzak veya erişilmesi zor alanları inceleyen robot.

---

İyileştirme ve Modifikasyon İpuçları

Robot Araba Platformu 4WD'nin performansını artırmak ve özelleştirmek için öneriler.

Motorlar ve Hareket Sistemi İyileştirmeleri

Daha güçlü ve hassas hareket için yapılabilecek geliştirmeler:

• Motor Yükseltmesi: Standart motorlar yerine daha yüksek tork ve hız sunan motorlar kullanın (örn. 6V 300RPM motorlar).
• Redüktör İyileştirmesi: Metal dişli redüktörlü motorlar kullanarak dayanıklılığı artırın.
• Enkoder Eklentisi: Motorlara enkoder ekleyerek hareket mesafesini ve hızını daha hassas kontrol edin.
• Amortisör Sistemi: Tekerleklere basit amortisör sistemi ekleyerek engebeli yüzeylerde daha iyi performans sağlayın.
• Diferansiyel Zemin Ayarı: Tekerleklerin zeminle temasını artırmak için basit süspansiyon mekanizmaları ekleyin.

Güç ve Enerji İyileştirmeleri

Daha uzun çalışma süresi ve daha iyi güç yönetimi için öneriler:

• Yüksek Kapasiteli Pil: Daha yüksek mAh değerine sahip piller kullanarak çalışma süresini uzatın.
• Lipo Pil Kullanımı: AA piller yerine 7.4V veya 11.1V Lipo pil kullanarak daha yüksek tork ve hız elde edin.
• Voltaj Regülatörü: Kaliteli voltaj regülatörü kullanarak elektronik bileşenlere sabit ve kararlı güç sağlayın.
• Güç Anahtarı Ekleme: Kolay açma/kapama için uygun bir güç anahtarı ekleyin.
• Pil Göstergesi: Pil seviyesini gösteren basit LED gösterge ekleyin.
• Solar Panel Eklentisi: Küçük bir solar panel ekleyerek pilin yardımcı şarjını sağlayın.

Sensör ve Kontrol İyileştirmeleri

Daha iyi algılama ve daha hassas kontrol için sensör iyileştirmeleri:

• Çoklu Ultrasonik Sensör: Birden fazla yöne bakan ultrasonik sensörler ekleyerek 360° engel algılama sağlayın.
• ToF Sensörler: Daha hassas mesafe ölçümü için Time of Flight (ToF) sensörler kullanın.
• 9-DOF IMU Sensörü: Jiroskop, ivmeölçer ve pusula içeren 9-DOF sensör ekleyerek daha hassas hareket kontrolü sağlayın.
• Kamera Modülü: Görüntü işleme yetenekleri eklemek için kamera modülü entegre edin.
• İleri Motor Sürücü: Daha yüksek akım kapasitesi ve daha hassas hız kontrolü için gelişmiş motor sürücü kartları kullanın.

Yazılım ve Kontrol İyileştirmeleri

Daha akıllı ve gelişmiş kontrol sistemleri için yazılım güncellemeleri:

• PID Kontrolü: Motor hızları için PID kontrolü uygulayarak daha düzgün ve kararlı hareket sağlayın.
• Hareket Planlama Algoritmaları: A* gibi yol bulma algoritmaları ekleyerek daha akıllı navigasyon sağlayın.
• Durum Makinesi Uygulaması: Robotun davranışlarını daha organize eden durum makinesi yapısı kullanın.
• Kablosuz Telemetri: Performans verilerini kablosuz olarak aktaran sistem ekleyin.
• Yapay Zeka Entegrasyonu: Basit makine öğrenimi algoritmaları ekleyerek adaptif davranışlar sağlayın.

Fiziksel Geliştirmeler ve Aksesuarlar

Robotun yapısal özelliklerini ve görünümünü iyileştirecek modifikasyonlar:

• Koruyucu Çerçeve: Robotu darbelere karşı koruyacak tampon sistemi ekleyin.
• Özelleştirilebilir Üst Modüller: Farklı görevler için hızla değiştirilebilen modüler üst yapılar tasarlayın.
• Servo Kamera Montajı: Kamerayı yatay ve dikey olarak hareket ettirebilen servo motorlu montaj sistemi.
• 3D Baskı Parçalar: Özel ihtiyaçlar için 3D yazıcı ile üretilmiş ek parçalar ekleyin.
• Robot Kolu Eklentisi: Nesneleri kavrayıp kaldırabilen basit bir robot kolu ekleyin.
• Su Geçirmez Modifikasyon: Dış mekân kullanımı için su geçirmez muhafaza ekleyin.

Enerji Verimliliği İyileştirmeleri

Daha uzun pil ömrü için enerji verimliliğini artıran stratejiler:

• Uyku Modu Entegrasyonu: Kullanılmadığında sistemin düşük güç moduna geçmesini sağlayın.
• PWM Optimizasyonu: Motor sürücülerin PWM ayarlarını optimize ederek enerji tüketimini azaltın.
• Sensör Aktivasyon Döngüsü: Sensörleri sürekli değil, belirli aralıklarla aktifleştirin.
• LED İndikatör Optimizasyonu: LED'lerin parlaklığını azaltın veya sadece gerektiğinde yanmasını sağlayın.
• Hareket Optimizasyonu: Hız ve ivme profillerini optimize ederek gereksiz enerji tüketimini azaltın.

---

Sorun Giderme ve Sık Karşılaşılan Problemler

Robot Araba Platformu 4WD ile çalışırken karşılaşabileceğiniz yaygın sorunlar ve çözümleri.

Motor ve Hareket Sorunları

Motorlar ve hareket sistemiyle ilgili yaygın sorunlar ve çözümleri:

• Sorun: Motorlar çalışmıyor
  • Çözüm: Bağlantıları kontrol edin, motor kabloları doğru bağlanmış mı deneyin.
  • Çözüm: Pil seviyesini kontrol edin, düşük pil voltajı motorları döndüremeyebilir.
  • Çözüm: Motor sürücü kartının çalıştığından emin olun, çıkış pinlerinde voltaj ölçün.
• Sorun: Robot düz gitmiyor, bir tarafa doğru kayıyor
  • Çözüm: Tekerlek hizalamasını kontrol edin ve gerekirse ayarlayın.
  • Çözüm: Her iki taraftaki motorların hızını yazılımda dengeleyin.
  • Çözüm: Farklı tork karakteristiklerine sahip motorlar kullanıyorsanız, eşleşen motorlar kullanın.
• Sorun: Motorlar beklenenden çok daha yavaş çalışıyor
  • Çözüm: Pil seviyesini kontrol edin, daha yüksek voltaj sağlayın.
  • Çözüm: Motor sürücünün akım limitini kontrol edin, yetersiz akım yavaş çalışmaya neden olabilir.
  • Çözüm: Mekanik sürtünmeyi kontrol edin, tekerlekler veya dişliler sıkışıyor olabilir.
• Sorun: Tekerlekler motor şaftında kayıyor
  • Çözüm: Tekerlek sabitleyici pimlerini daha sıkı takın.
  • Çözüm: Tekerlek içi ve motor şaftı arasına ince bir şerit kağıt ekleyerek sürtünmeyi artırın.
  • Çözüm: Tekerlek iç kısmına küçük bir miktar yapıştırıcı uygulayın (geri döndürülebilir olması için sıcak silikon tercih edin).

Elektronik ve Güç Sorunları

Elektronik bileşenler ve güç sistemiyle ilgili sorunlar:

• Sorun: Arduino/kontrol kartı program yükleme sonrası yanıt vermiyor
  • Çözüm: Arduino ve motor sürücü arasındaki bağlantıları kontrol edin, kısa devre olabilir.
  • Çözüm: Motorları ve sensörleri geçici olarak ayırıp sadece Arduino'yu test edin.
  • Çözüm: Arduino'yu sıfırlayın ve temel bir blink programı yükleyerek çalıştığını doğrulayın.
• Sorun: Pil çok hızlı tükeniyor
  • Çözüm: Motor sürücünün verimli çalıştığını kontrol edin, bazı sürücüler çok ısınabilir.
  • Çözüm: Gereksiz elektronik bileşenleri devre dışı bırakın veya uyku modları kullanın.
  • Çözüm: Daha yüksek kapasiteli pil kullanın veya güç tüketimini azaltmak için motorların PWM ayarlarını düşürün.
• Sorun: Sistem aniden duruyor veya yeniden başlıyor
  • Çözüm: Güç kaynağını kontrol edin, motorlar çok fazla akım çektiğinde voltaj düşebilir.
  • Çözüm: Arduino ve diğer hassas elektronikler için ayrı bir regüle edilmiş güç kaynağı kullanın.
  • Çözüm: Elektrik gürültüsünü azaltmak için motorlara paralel kapasitör ekleyin.
• Sorun: Sensörler yanlış okuma yapıyor veya kararsız davranıyor
  • Çözüm: Sensör kablolarını motor kablolarından uzak tutun, elektromanyetik girişim olabilir.
  • Çözüm: Sensörlere sabit ve kararlı güç sağlayın, regülatör kullanın.
  • Çözüm: Yazılımda ortalama alma veya filtre algoritmaları kullanarak kararsız okumaları azaltın.

Mekanik ve Yapısal Sorunlar

Şasi ve mekanik parçalarla ilgili sorunlar:

• Sorun: Şasi parçaları gevşiyor veya ayrılıyor
  • Çözüm: Daha kaliteli vida ve somunlar kullanın, kendinden kilitli somunlar tercih edin.
  • Çözüm: Titreşimi azaltmak için kritik bağlantı noktalarına ince kauçuk pedler ekleyin.
  • Çözüm: Akrilik parçalardaki çatlakları kontrol edin, hasar görmüşse değiştirin.
• Sorun: Robot eğimli yüzeylerde tırmanamıyor
  • Çözüm: Tekerlekleri daha yüksek sürtünmeli malzemeden yapılmış olanlarla değiştirin.
  • Çözüm: Robot ağırlığını dengeli bir şekilde dağıtın, ağırlık merkezini alçaltın.
  • Çözüm: Daha yüksek torklu motorlar kullanın veya dişli oranını değiştirin.
• Sorun: Tekerlekler farklı zeminlerde yetersiz çekiş sağlıyor
  • Çözüm: Tekerlekleri daha geniş veya daha yumuşak malzemeden yapılmış olanlarla değiştirin.
  • Çözüm: Tekerleklerin dış yüzeyine ince silikon veya kauçuk şeritler ekleyin.
  • Çözüm: Robotun ağırlığını artırarak tekerleklerin zemin temasını iyileştirin.

Yazılım ve Programlama Sorunları

Yazılım ve programlamada karşılaşılan yaygın sorunlar:

• Sorun: Robot beklenmedik hareketler yapıyor
  • Çözüm: Kod mantığını adım adım kontrol edin, seri monitör ile değişkenlerin değerlerini izleyin.
  • Çözüm: Motor yönlerini kontrol edin, kodda tanımlanan yönler fiziksel bağlantılarla uyumlu olmalı.
  • Çözüm: Sensör okumalarını kalibre edin ve doğrulayın.
• Sorun: Program zaman içinde yavaşlıyor veya donuyor
  • Çözüm: Hafıza sızıntılarını kontrol edin, özellikle String kullanımı ve dinamik bellek tahsisi konularında dikkatli olun.
  • Çözüm: Karmaşık hesaplamaları optimize edin veya daha hızlı bir mikrodenetleyici kullanın.
  • Çözüm: Sonsuz döngüleri ve bloke edici bekleme kodlarını kontrol edin, non-blocking programlama teknikleri kullanın.
• Sorun: Sensör verilerinin işlenmesi tutarsız sonuçlar veriyor
  • Çözüm: Veri toplama rutinlerine filtreler ekleyin (örn. hareketli ortalama, medyan filtre).
  • Çözüm: Sensör verilerini ölçmek için interrupt kullanarak daha kesin zamanlama sağlayın.
  • Çözüm: Sensör kalibrasyonu için otomatik rutinler ekleyin.

Genel Performans İyileştirme Önerileri

Robotunuzun genel performansını artırmak için öneriler:

• Düzenli Bakım: Tüm vida ve bağlantıları periyodik olarak kontrol edin ve sıkın.
• Motor ve Tekerlek Bakımı: Motor dişlilerini ve tekerlek akslarını temizleyin ve hafifçe yağlayın.
• Sağlam Kablo Yönetimi: Kabloları düzgün organize edin, gevşek kabloların hareketli parçalara takılmasını önleyin.
• Batarya Bakımı: Pilleri doğru şarj edin ve depolayın, uzun süre kullanmayacaksanız pilleri çıkarın.
• Yazılım Güncellemeleri: Robotunuzun performansını sürekli izleyin ve yazılımı gerektiğinde optimize edin.

---

Sensör Entegrasyonu ve Arduino Projeleri

Robot Araba Platformu 4WD'nize çeşitli sensörler ekleyerek Arduino tabanlı gelişmiş projeler oluşturma.

Robot platformunuzu daha akıllı ve interaktif hale getirmek için çeşitli sensörler ekleyebilir ve Arduino ile kontrol edebilirsiniz. Bu bölümde, yaygın kullanılan sensörlerin entegrasyonu ve bunlarla yapılabilecek Arduino projeleri anlatılmaktadır.

Ultrasonik Sensör (HC-SR04) Entegrasyonu

Engel algılama ve mesafe ölçümü için ultrasonik sensör kullanımı:

• Bağlantı Şeması:
  • VCC → Arduino 5V
  • GND → Arduino GND
  • TRIG → Arduino Dijital Pin (örn. D7)
  • ECHO → Arduino Dijital Pin (örn. D8)
• Montaj İpuçları:
  • Sensörü robotun ön kısmına, zeminden yeterli yükseklikte monte edin.
  • Sensörün önünde engel oluşturacak kablo veya parça olmadığından emin olun.
  • Çoklu yön algılama için birden fazla sensör kullanabilirsiniz (ön, sağ, sol).
• Proje Fikirleri:
  • Akıllı Engel Algılama Robotu: Ultrasonik sensör kullanarak engelleri algılayan ve rota değiştiren otonom robot.
  • Mesafe Uyarı Sistemi: Belirli mesafelerde farklı sesli veya görsel uyarılar veren sistem.
  • Duvar Takip Robotu: Belirli bir mesafede duvarı takip edebilen robot.

Kızılötesi Sensör Modülleri Entegrasyonu

Çizgi takibi ve yakın engel algılama için kızılötesi sensörler:

• Bağlantı Şeması (TCRT5000 Çizgi İzleme Modülü):
  • VCC → Arduino 5V
  • GND → Arduino GND
  • OUT → Arduino Dijital Pin (örn. D2, D3, D4 - sensör sayısına göre)
  • AO (Analog Çıkış, varsa) → Arduino Analog Pin (örn. A0, A1, A2)
• Montaj İpuçları:
  • Çizgi izleme için sensörleri robotun alt ön kısmına, zemine 5-10mm mesafede monte edin.
  • Çizgi izleme için en az 3 sensör kullanın (sol, orta, sağ).
  • Sensörleri parlak ışıktan koruyun, yanlış okumalara neden olabilir.
• Proje Fikirleri:
  • İleri Seviye Çizgi İzleyen Robot: PID kontrolü ile düzgün ve hassas çizgi izleme yapan robot.
  • Kavşak Algılama Robotu: Çizgi kesişimlerini algılayıp karar verebilen akıllı izleyici.
  • Çoklu Sensörlü Kenar Algılama: Platformun düşmesini önlemek için kenar algılayan güvenlik sistemi.

IMU Sensör (MPU6050) Entegrasyonu

Hareket algılama, denge ve yönelim için ivmeölçer ve jiroskop kullanımı:

• Bağlantı Şeması:
  • VCC → Arduino 3.3V veya 5V (sensöre bağlı)
  • GND → Arduino GND
  • SCL → Arduino SCL (A5 veya SCL pini)
  • SDA → Arduino SDA (A4 veya SDA pini)
  • INT → Arduino Dijital Pin (opsiyonel, interrupt için)
• Montaj İpuçları:
  • Sensörü robotun ağırlık merkezine yakın ve düz bir şekilde monte edin.
  • Titreşimi azaltmak için sensör altına ince köpük veya lastik ped yerleştirin.
  • Sensörü motorlardan ve manyetik alanlardan uzak tutun.
• Proje Fikirleri:
  • Dengeli Hareket Robotu: IMU verilerine dayalı olarak düzgün ivmelenme ve yavaşlama sağlayan robot.
  • Açı Algılama Sistemi: Eğimli yüzeylerde çalışabilen ve açıya göre motor gücünü ayarlayan robot.
  • Hareket Tabanlı Kontrol: Robotun platformun fiziksel eğimi ile kontrol edildiği interaktif sistem.

Bluetooth Modülü (HC-05/HC-06) Entegrasyonu

Kablosuz iletişim ve uzaktan kontrol için Bluetooth teknolojisi:

• Bağlantı Şeması:
  • VCC → Arduino 5V
  • GND → Arduino GND
  • TXD → Arduino RX (Pin 0 veya SoftwareSerial pini)
  • RXD → Arduino TX (Pin 1 veya SoftwareSerial pini) - 3.3V için voltaj bölücü gerekebilir
  • STATE/KEY → Arduino Dijital Pin (opsiyonel, durum kontrolü için)
• Yazılım Gereksinimleri:
  • Android veya iOS için Bluetooth kontrol uygulaması (örn. Arduino Bluetooth Controller)
  • Arduino için SoftwareSerial kütüphanesi
• Proje Fikirleri:
  • Akıllı Telefon Kontrollü Robot: Özel mobil uygulama ile tam kontrol edilebilen robot.
  • Telemetri Sistemi: Sensör verilerini gerçek zamanlı olarak akıllı telefona ileten robot.
  • Ses Komut Robotu: Telefondaki ses tanıma ile sesli komutları anlayan robot.

OLED Ekran Entegrasyonu

Görsel geri bildirim ve kullanıcı arayüzü için OLED ekran kullanımı:

• Bağlantı Şeması (I2C OLED):
  • VCC → Arduino 3.3V veya 5V (ekrana bağlı)
  • GND → Arduino GND
  • SCL → Arduino SCL (A5 veya SCL pini)
  • SDA → Arduino SDA (A4 veya SDA pini)
• Yazılım Gereksinimleri:
  • Adafruit SSD1306 kütüphanesi
  • Adafruit GFX kütüphanesi
• Proje Fikirleri:
  • Durum Monitörlü Robot: Sensör değerlerini, pil durumunu ve çalışma modunu gösteren ekranlı robot.
  • İnteraktif Menü Sistemi: Butonlarla kontrol edilebilen, farklı görevleri seçebildiğiniz menü sistemi.
  • Grafiksel Veri Gösterimi: Sensör verilerini gerçek zamanlı grafikler olarak gösteren gösterge paneli.

LiDAR Sensör Entegrasyonu

Gelişmiş mesafe algılama ve ortam haritalama için LiDAR teknolojisi:

• Bağlantı Şeması (TFmini veya RPLIDAR):
  • VCC → Arduino 5V (veya harici güç)
  • GND → Arduino GND
  • TX → Arduino RX (SoftwareSerial pini)
  • RX → Arduino TX (SoftwareSerial pini)
• Montaj İpuçları:
  • Sensörü robotun en üst kısmına, 360° görüş alanı sağlayacak şekilde monte edin.
  • Servo motor üzerine monte edilebilir (taramalı LiDAR için).
• Proje Fikirleri:
  • Otomatik Haritalama Robotu: Bir odanın veya alanın basit bir haritasını çıkaran robot.
  • Hassas Navigasyon Sistemi: Nokta bulut verilerini kullanarak karmaşık ortamlarda yol bulan robot.
  • Engel Tanıma ve Sınıflandırma: Engellerin boyutunu ve şeklini algılayabilen gelişmiş algoritmalı robot.

Çoklu Sensör Entegrasyonu

Birden fazla sensörün birlikte kullanımı ve veri füzyonu teknikleri:

• Entegrasyon Stratejileri:
  • Arduino Mega veya ESP32 gibi çok pinli mikroişlemciler kullanın.
  • I2C ve SPI protokolleri üzerinden birden fazla sensör bağlayın.
  • Multiplexer modülleri kullanarak pin sayısını artırın.
• Veri Füzyonu Teknikleri:
  • Farklı sensörlerden gelen verileri birleştiren algoritmalar yazın.
  • Kalman filtresi gibi gelişmiş filtreleme teknikleri uygulayın.
  • Sensör verilerine öncelik ve güvenilirlik değerleri atayın.
• Proje Fikirleri:
  • Çoklu Algı Robotu: Ultrasonik, kızılötesi, LiDAR ve IMU sensörlerini birlikte kullanan kapsamlı algı sistemi.
  • Ortam Analiz Robotu: Sıcaklık, nem, ışık, ses, hava kalitesi gibi çevresel verileri toplayan ve analiz eden robot.
  • Gerçek Zamanlı Karar Verme Sistemi: Farklı sensörlerden gelen verileri değerlendirerek en uygun hareketi belirleyen robot.

---

Ek Modüller ve Genişletme İmkanları

Robot Araba Platformu 4WD'nizi çeşitli modüllerle genişletme ve geliştirme seçenekleri.

Robot platformunuzun yeteneklerini artırmak için çeşitli ek modüller ve donanımlar ekleyebilirsiniz. Bu bölümde, 4WD platformunuza entegre edebileceğiniz popüler eklentiler ve bunların sağladığı yeni özellikler hakkında bilgiler bulacaksınız.

Kamera ve Görüntü İşleme Modülleri

Robotunuza görme yeteneği kazandıracak kamera modülleri:

• OV7670 Kamera Modülü:
  • Özellikler: 640x480 çözünürlük, düşük güç tüketimi, Arduino ile uyumlu.
  • Uygulama Alanları: Basit görüntü yakalama, renk algılama, hareket tespiti.
  • Projedeki Rolü: Temel görüntü işleme projeleri için uygun maliyetli çözüm.
• ESP32-CAM Modülü:
  • Özellikler: Entegre WiFi/Bluetooth, OV2640 kamera, microSD kart desteği.
  • Uygulama Alanları: WiFi üzerinden görüntü aktarımı, görüntü tabanlı kontrol, uzaktan izleme.
  • Projedeki Rolü: Robotun "gözleri" olarak kablosuz görüntü aktarımı sağlar.
• Raspberry Pi Camera:
  • Özellikler: Yüksek çözünürlük (8MP), gerçek zamanlı video akışı, geniş görüş açısı.
  • Uygulama Alanları: Gelişmiş görüntü işleme, nesne tanıma, yüz tanıma.
  • Projedeki Rolü: Raspberry Pi ile birlikte kullanıldığında, robotunuza yapay zeka tabanlı görme yetenekleri kazandırır.
• OpenMV Cam:
  • Özellikler: Mikropython tabanlı, gerçek zamanlı görüntü işleme, çeşitli sensör eklentileri.
  • Uygulama Alanları: QR kod okuma, yüz tespiti, şerit takibi, renk algılama.
  • Projedeki Rolü: Görüntü işleme için optimize edilmiş bir platform sunar, Arduino ile kolay entegrasyon.

İleri Seviye İşlemci ve Kontrol Kartları

Daha güçlü işlem kapasitesi ve gelişmiş özellikler için kontrol kartları:

• Raspberry Pi:
  • Özellikler: Tam işlevli bilgisayar, yüksek işlem gücü, GPIO pinleri, çoklu iletişim protokolleri.
  • Uygulama Alanları: Yapay zeka, görüntü işleme, web sunucusu, uzaktan kontrol.
  • Projedeki Rolü: Ana işlemci olarak veya Arduino ile birlikte çalışarak ileri seviye işlemleri üstlenir.
• Arduino Mega 2560:
  • Özellikler: Çok sayıda GPIO pini (54 dijital, 16 analog), geniş bellek, çoklu seri port.
  • Uygulama Alanları: Çok sayıda sensör ve aktüatör kullanılan karmaşık projeler.
  • Projedeki Rolü: Arduino UNO'nun yetersiz kaldığı, çok sayıda bağlantı gerektiren projeler için ideal.
• ESP32 Geliştirme Kartı:
  • Özellikler: Çift çekirdekli işlemci, WiFi/Bluetooth, çok sayıda GPIO, düşük güç tüketimi.
  • Uygulama Alanları: IoT projeleri, kablosuz kontrol, gelişmiş sensör ağları.
  • Projedeki Rolü: Arduino'dan daha güçlü işlem kapasitesi ve entegre kablosuz bağlantı imkanı sunar.
• Teensy 4.0/4.1:
  • Özellikler: Yüksek performanslı ARM Cortex-M7 işlemci, Arduino uyumlu, çok sayıda GPIO.
  • Uygulama Alanları: Gerçek zamanlı kontrol, yüksek hızlı veri işleme, karmaşık algoritmalar.
  • Projedeki Rolü: Çok hızlı tepki süresi ve güçlü işlem kapasitesi gerektiren projeler için ideal.

Özel İşlev Modülleri

Robotunuza özel yetenekler kazandıracak fonksiyonel modüller:

• Pan-Tilt Servo Mekanizması:
  • Özellikler: İki eksende hareket (yatay-dikey), kamera veya sensör montajı için platform.
  • Uygulama Alanları: Çevre tarama, hedef takibi, geniş görüş alanı oluşturma.
  • Projedeki Rolü: Kamera veya sensörlerin bakış yönünü dinamik olarak değiştirme imkanı.
• Robot Kol Kiti:
  • Özellikler: Çoklu serbestlik derecesi, servo kontrollü eklemler, tutucu mekanizma.
  • Uygulama Alanları: Nesneleri kavrama ve manipüle etme, etkileşimli görevler.
  • Projedeki Rolü: Robotunuza fiziksel manipülasyon yeteneği kazandırır.
• GPS Modülü (NEO-6M/NEO-7M):
  • Özellikler: Global konumlandırma, harici anten bağlantısı, UART arayüzü.
  • Uygulama Alanları: Konum takibi, navigasyon, haritalama.
  • Projedeki Rolü: Robotun açık alanda konumunu belirlemesini ve belirli koordinatlara gitmesini sağlar.
• MP3 Çalar Modülü (DFPlayer Mini):
  • Özellikler: MP3 dosya çalma, SD kart desteği, hoparlör çıkışı, seri iletişim.
  • Uygulama Alanları: Sesli geri bildirim, eğlence robotu, sesli uyarı sistemleri.
  • Projedeki Rolü: Robotunuza ses ve müzik çalma yeteneği ekler.
• OLED/LCD Ekran Modülü:
  • Özellikler: Yüksek kontrastlı görüntü, düşük güç tüketimi, I2C veya SPI arayüzü.
  • Uygulama Alanları: Durum gösterimi, kullanıcı arayüzü, sensör verilerini görselleştirme.
  • Projedeki Rolü: Robotun durumunu, sensör verilerini ve diğer bilgileri görsel olarak sunar.

Sensör Genişletme Setleri

Robotunuzun çevreyi algılama yeteneğini artıracak sensör setleri:

• 37-in-1 Sensör Kiti:
  • İçerik: Çeşitli algılayıcılar (sıcaklık, nem, basınç, hareket, ışık, ses vb.).
  • Uygulama Alanları: Kapsamlı çevresel algılama, çok yönlü veri toplama.
  • Projedeki Rolü: Robotunuzu farklı sensörlerle test etme ve genişletme imkanı sunar.
• ToF (Time of Flight) Mesafe Sensörü:
  • Özellikler: Lazer tabanlı, yüksek hassasiyetli mesafe ölçümü, I2C arayüzü.
  • Uygulama Alanları: Hassas engel algılama, 3D haritalama, robotik alanında.
  • Projedeki Rolü: Ultrasonik sensörlerden daha hızlı ve hassas mesafe ölçümü sağlar.
• Dijital Pusula Modülü (HMC5883L/QMC5883L):
  • Özellikler: Manyetik alan ölçümü, yön tespiti, I2C arayüzü.
  • Uygulama Alanları: Yönelim belirleme, navigasyon, haritalama.
  • Projedeki Rolü: Robotun yönünü belirlemesine ve sabit bir yönde hareket etmesine yardımcı olur.
• Çok Renkli LED Şerit (WS2812B):
  • Özellikler: Adreslenebilir RGB LED'ler, tek pin kontrol, esnek montaj.
  • Uygulama Alanları: Görsel göstergeler, durum bildirimleri, aydınlatma.
  • Projedeki Rolü: Robotun durumunu renklerle gösterir, karanlık ortamlarda görünürlük sağlar.

Güç ve Enerji Çözümleri

Daha uzun çalışma süresi ve daha verimli güç yönetimi için çözümler:

• Lipo Pil ve Şarj Modülü:
  • Özellikler: Yüksek enerji yoğunluğu, yüksek deşarj oranı, hafif yapı.
  • Uygulama Alanları: Uzun süreli ve yüksek güç gerektiren uygulamalar.
  • Projedeki Rolü: Daha yüksek tork ve hız sağlar, daha uzun çalışma süresi sunar.
• Güneş Paneli Modülü:
  • Özellikler: Güneş enerjisinden elektrik üretimi, çeşitli boyut seçenekleri.
  • Uygulama Alanları: Uzun süreli dış mekan projeleri, enerji hasadı uygulamaları.
  • Projedeki Rolü: Batarya ömrünü uzatır, bazı durumlarda robotun sürekli çalışmasını sağlar.
• Güç Yönetim Kartı:
  • Özellikler: Çoklu voltaj çıkışları, koruma devreleri, batarya seviyesi göstergesi.
  • Uygulama Alanları: Karmaşık projeler, farklı güç gereksinimleri olan sistemler.
  • Projedeki Rolü: Tüm elektronik bileşenlere uygun ve kararlı güç sağlar.
• Kablosuz Şarj Modülü:
  • Özellikler: Temassız enerji transferi, Qi standardı uyumluluğu.
  • Uygulama Alanları: Otonom şarj sistemleri, bakım gerektirmeyen robotlar.
  • Projedeki Rolü: Robotun şarj istasyonuna dönüp otomatik şarj olmasını sağlar.

İletişim ve Ağ Bağlantı Modülleri

Robotunuzu uzaktan kontrol etmek ve veri alışverişi için iletişim çözümleri:

• WiFi Modülü (ESP8266/ESP32):
  • Özellikler: Kablosuz internet bağlantısı, düşük maliyet, programlanabilir.
  • Uygulama Alanları: IoT projeleri, web tabanlı kontrol, veri aktarımı.
  • Projedeki Rolü: Robotun internete bağlanmasını ve uzaktan kontrol edilmesini sağlar.
• NRF24L01 RF Modülü:
  • Özellikler: 2.4GHz kablosuz iletişim, düşük güç tüketimi, uzun menzil.
  • Uygulama Alanları: Uzaktan kumanda, robot-robot iletişimi, veri aktarımı.
  • Projedeki Rolü: İnternet olmadan da uzaktan kontrol ve iletişim imkanı sağlar.
• LoRa Modülü:
  • Özellikler: Çok uzun menzilli kablosuz iletişim, düşük veri hızı, düşük güç.
  • Uygulama Alanları: Uzak mesafe izleme, açık alan projeleri, sensör ağları.
  • Projedeki Rolü: Kilometrelerce uzaktan kontrol ve veri toplama imkanı sağlar.
• GSM/GPRS Modülü (SIM800L/SIM900):
  • Özellikler: Mobil ağ bağlantısı, SMS gönderip alma, veri iletimi.
  • Uygulama Alanları: Uzak bölge izleme, SMS kontrol sistemleri, acil durum bildirimleri.
  • Projedeki Rolü: WiFi veya Bluetooth kapsama alanı dışında bile iletişim sağlar.

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
