RX480-E 4 Kanal 433Mhz RF Alıcı

RX480-E 4 Kanal 433MHz RF Alıcı

RX480-E 4 Kanal 433MHz RF Alıcı, uzaktan kontrol projeleriniz için güvenilir ve kullanımı kolay bir kablosuz alıcı modülüdür. Dört farklı kanalı destekleyen bu alıcı, uyumlu vericiler ile birlikte kullanıldığında çeşitli cihazları uzaktan kontrol etmenizi sağlar.

Süperheterodin alıcı mimarisi sayesinde uzun menzil ve yüksek hassasiyet sunan RX480-E, kararlı sinyal alımı ve güçlü parazit filtreleme özelliği ile dikkat çeker. Mikrodenetleyici sistemleriyle kolayca entegre edilebilen modül, açık ya da kapalı alanda uzaktan kontrol projeleriniz için idealdir.

RX480-E 4 Kanal 433MHz RF Alıcı, ev otomasyonu, güvenlik sistemleri, kablosuz kontrol ve IoT projelerinde yaygın olarak kullanılmaktadır. Arduino kartları ile kolayca entegre edilebilen bu modül, Modüller kategorimizde bulunan diğer ürünlerle desteklenerek kapsamlı projeler oluşturmanıza olanak tanır.

Teknik Özellikler

RX480-E 4 Kanal 433MHz RF Alıcı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Frekansı: 433.92 MHz
• Kanal Sayısı: 4 bağımsız kanal
• Alıcı Mimarisi: Süperheterodin
• Modülasyon: ASK (Amplitude Shift Keying)
• Çalışma Voltajı: 5V DC
• Çalışma Akımı: <12mA
• Çıkış Tipi: 4 bağımsız röle kontağı
• Röle Kapasitesi: 10A/125VAC, 10A/28VDC
• Hassasiyet: -105dBm
• Çalışma Mesafesi: Açık alanda 100m'ye kadar (verici gücüne bağlı)
• Çalışma Modları:
  • Geçici mod (anlık çalışma)
  • Kilitli mod (aç/kapat)
  • Tutma modu (basıldığında açık)
• Kod Belleği: Her kanal için 30 farklı kod kaydedebilme
• Anten: Harici anten bağlantısı (17cm tel anten dahil)
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Montaj: Duvara montaj delikleri ve bağlantı terminalleri
• Boyutlar: 65mm x 105mm x 30mm
• Ağırlık: 100g
• Öğrenme Modu: Kolay kod öğrenme tuşu
• Gösterge: LED durum göstergesi
• Koruma Sınıfı: IP20 (iç mekan kullanımı için)

Bağlantı ve Kullanım

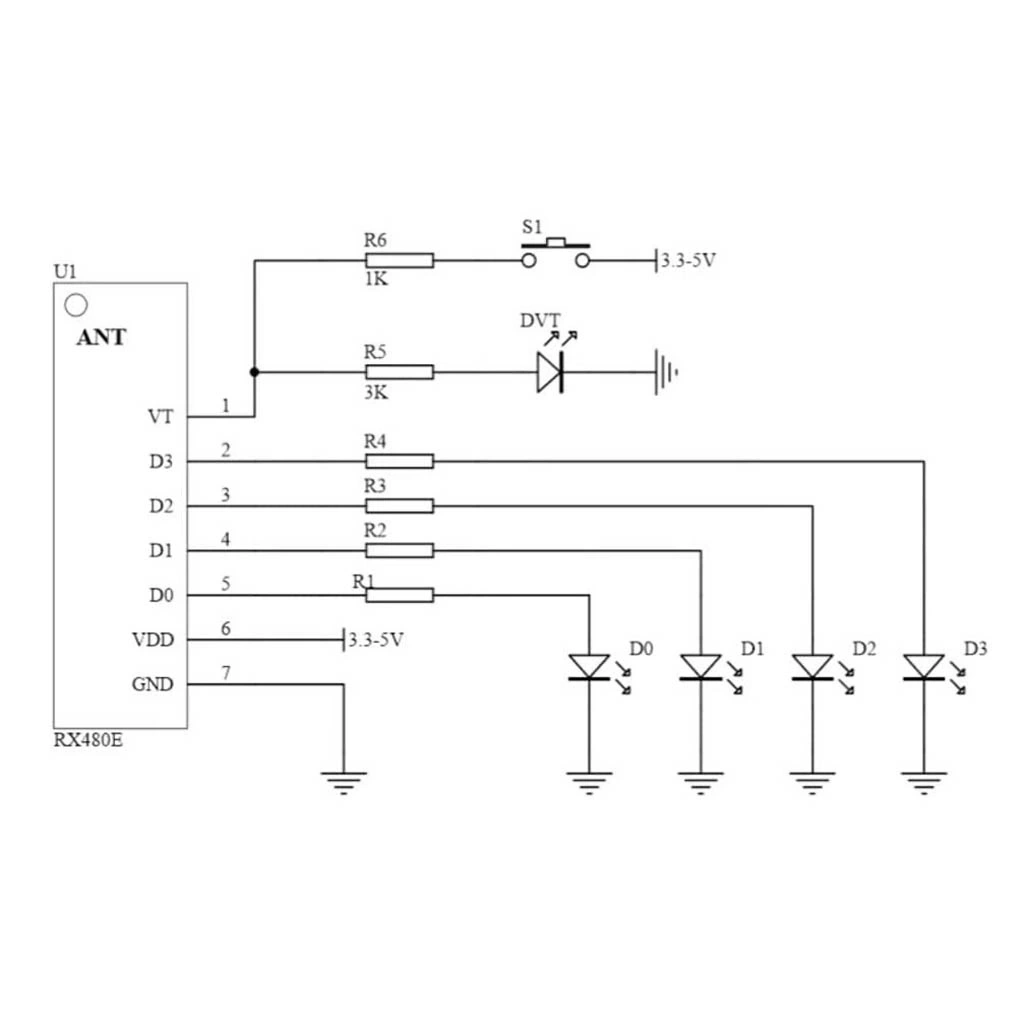

RX480-E 4 Kanal 433MHz RF Alıcı'nın bağlantı şeması ve kullanım talimatları.

RX480-E alıcı modülünü kullanmak için aşağıdaki bağlantıları yapmanız gerekir:

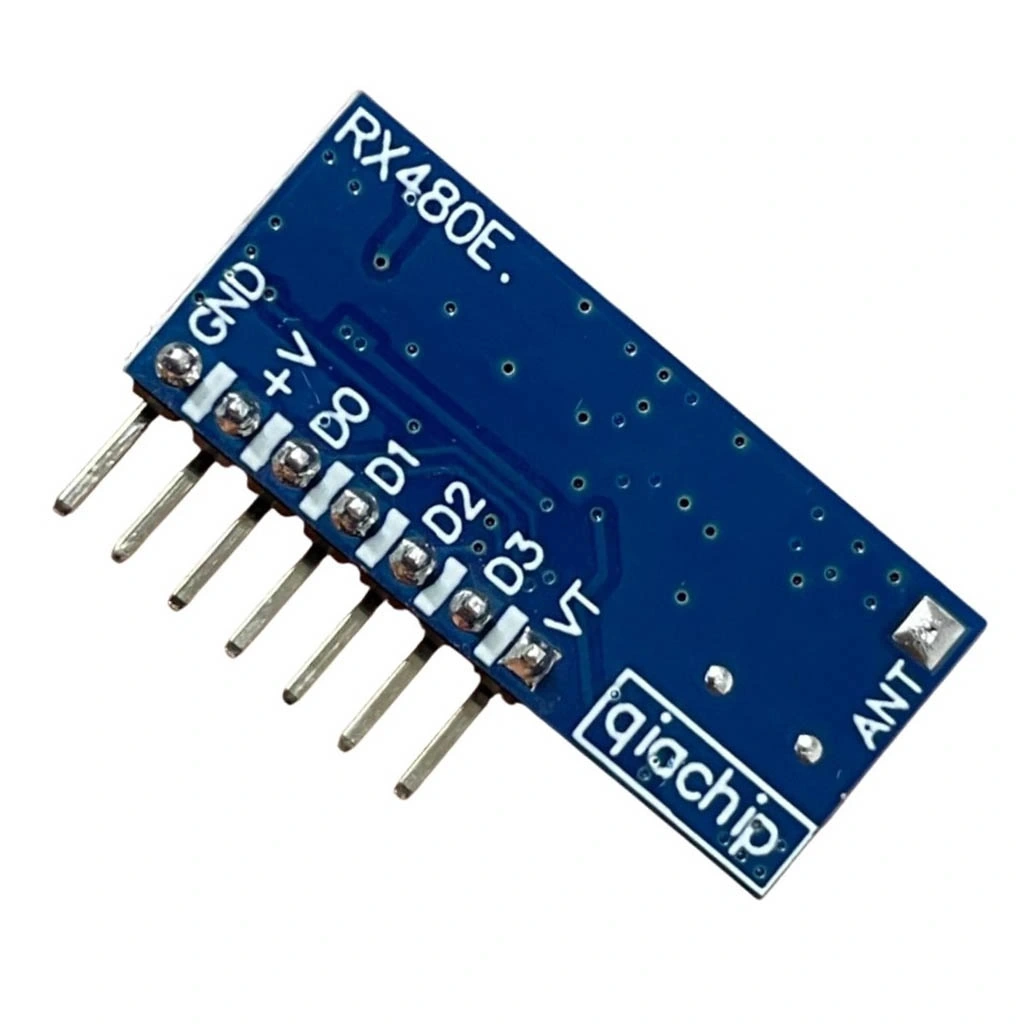

Güç Bağlantısı:

• VCC: 5V DC güç kaynağının (+) ucuna
• GND: 5V DC güç kaynağının (-) ucuna

Röle Çıkışları:

Her kanal için üç bağlantı terminali bulunur:

• NO (Normally Open): Normalde açık kontak
• COM (Common): Ortak kontak
• NC (Normally Closed): Normalde kapalı kontak

Alıcıyı Arduino veya diğer mikrodenetleyicilerle kullanırken, röle çıkışlarını projenizin gereksinimlerine göre bağlayabilirsiniz. Örneğin, bir lambayı kontrol etmek için:

1. COM terminalini güç kaynağının (+) ucuna bağlayın
2. NO terminalini lambanın bir ucuna bağlayın
3. Lambanın diğer ucunu güç kaynağının (-) ucuna bağlayın

Verici Kodlarını Kaydetme:

RX480-E alıcıya yeni bir verici kaydetmek için şu adımları izleyin:

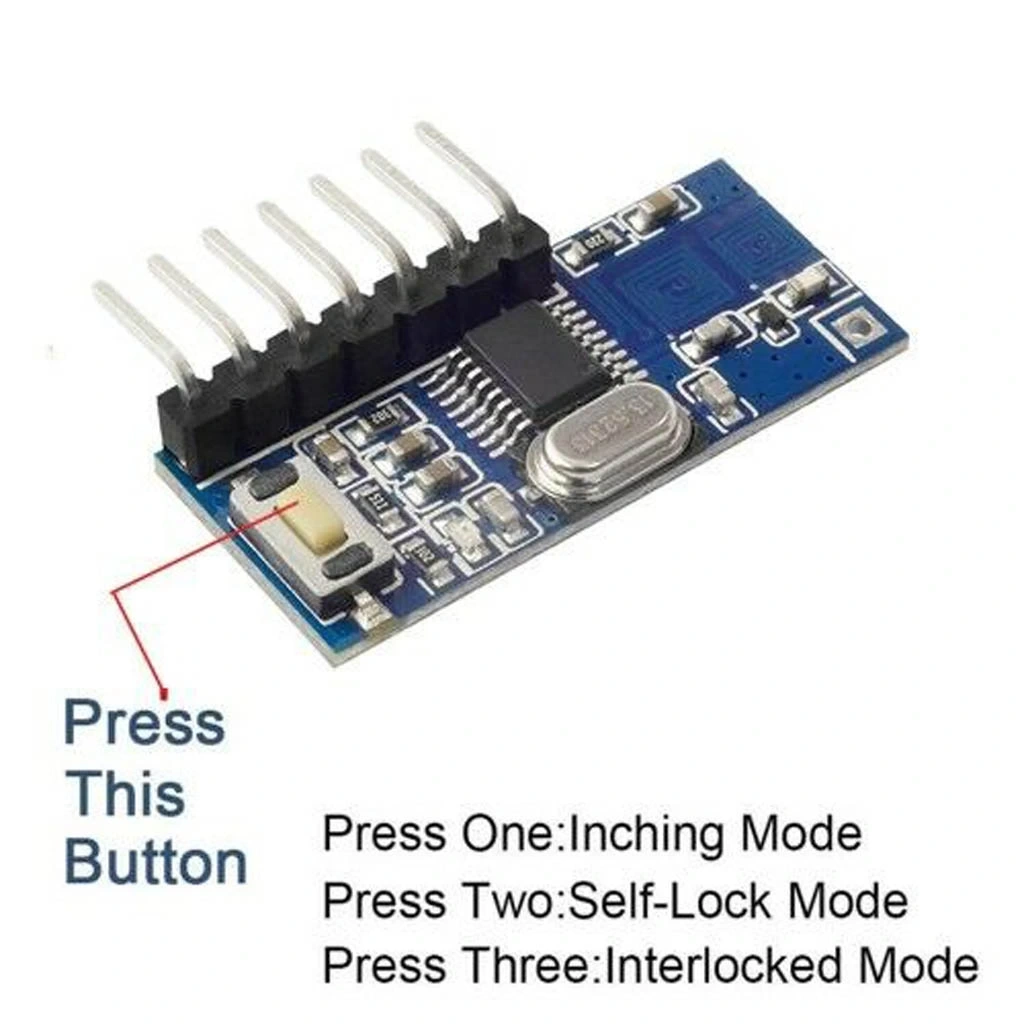

1. Alıcı üzerindeki öğrenme butonuna (genellikle "Learn" olarak işaretli) kısa bir süre basın. LED gösterge yanıp sönmeye başlayacaktır.
2. İstediğiniz kanal için verici üzerindeki butona basın. LED gösterge hızlı bir şekilde yanıp sönecek ve ardından sabit yanacaktır.
3. Verici kodu başarıyla kaydedilmiştir. Diğer vericileri kaydetmek için işlemi tekrarlayın.

Çalışma Modunu Değiştirme:

Alıcının çalışma modunu değiştirmek için (geçici, kilitli veya tutma modu), genellikle alıcı kartı üzerindeki jumper ayarlarını değiştirmeniz veya öğrenme butonunu belirli bir süre basılı tutmanız gerekir. Detaylı talimatlar için ürünle birlikte gelen kullanım kılavuzuna bakın.

Tüm Kayıtlı Kodları Silme:

Alıcıdan tüm kayıtlı verici kodlarını silmek için:

1. Öğrenme butonuna uzun süre (genellikle 8-10 saniye) basılı tutun.
2. LED gösterge hızlı bir şekilde yanıp sönmeye başlayacak ve ardından tamamen sönecektir.
3. Tüm kayıtlı kodlar silinmiştir.

Uygulama Alanları

RX480-E 4 Kanal 433MHz RF Alıcı'nın kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyonu

• Aydınlatma kontrolü
• Perde ve jaluzi sistemleri
• Elektrikli cihaz kontrolü
• Garaj kapısı kontrolü
• Uzaktan kontrollü prizler
• Bahçe sulama sistemleri

Güvenlik Sistemleri

• Acil durum butonları
• Kablosuz alarm sistemleri
• Elektronik kilit sistemleri
• Panik butonları
• Kablosuz kapı zilleri
• Güvenlik kamerası kontrolü

Endüstriyel Kontrol

• Uzaktan makine kontrolü
• Pompa ve motor sistemleri
• Kablosuz sensör ağları
• Endüstriyel kapı ve geçiş sistemleri
• İş makineleri kontrolü
• Vinç ve kaldırma sistemleri

Proje Örnekleri

RX480-E 4 Kanal 433MHz RF Alıcı kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Ev Aydınlatma Kontrol Sistemi

RX480-E alıcı modülünü kullanarak, evinizin farklı odalarındaki lambaları uzaktan kontrol edebileceğiniz pratik bir sistem oluşturabilirsiniz. Bu projede, alıcının dört kanalını evinizin farklı alanlarındaki aydınlatma sistemlerini kontrol etmek için kullanabilirsiniz. Örneğin; birinci kanal oturma odası, ikinci kanal yatak odası, üçüncü kanal mutfak ve dördüncü kanal bahçe aydınlatmasını kontrol edebilir.

Çok Kanallı Uzaktan Kontrollü Sulama Sistemi

Bahçenizin veya seranızın farklı bölgelerini otomatik olarak sulayabileceğiniz bir sistem geliştirmek için RX480-E alıcısını kullanabilirsiniz. Bu projede, dört kanalın her biri farklı bir sulama bölgesini kontrol eder. Alıcının röle çıkışlarını, 12V DC solenoid valflere bağlayarak su akışını kontrol edebilirsiniz. Her valfin güç kaynağını röle kontaklarına bağladıktan sonra, uzaktan kumanda ile istediğiniz bölgenin sulamasını başlatabilir ve durdurabilirsiniz.

Kablosuz Ev Güvenlik ve Alarm Sistemi

RX480-E alıcı modülünü kullanarak kapsamlı bir ev güvenlik sistemi oluşturabilirsiniz. Bu projede, kablosuz panik butonları ve çeşitli sensörlerle entegre edilmiş bir alarm sistemi tasarlayabilirsiniz. Alıcının ilk kanalını ana alarm sireni için, ikinci kanalı güvenlik ışıkları için, üçüncü kanalı otomatik acil durum araması için ve dördüncü kanalı yedek bir bildirim sistemi için kullanabilirsiniz.
