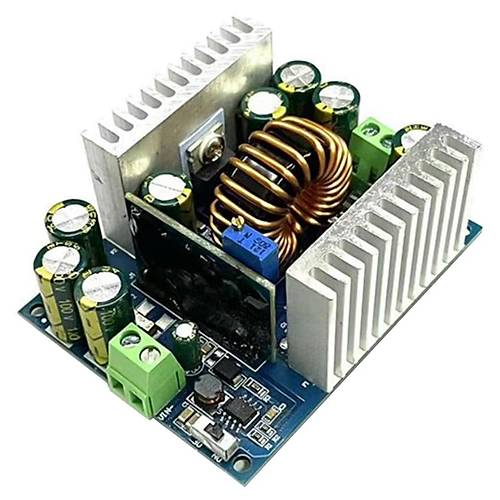

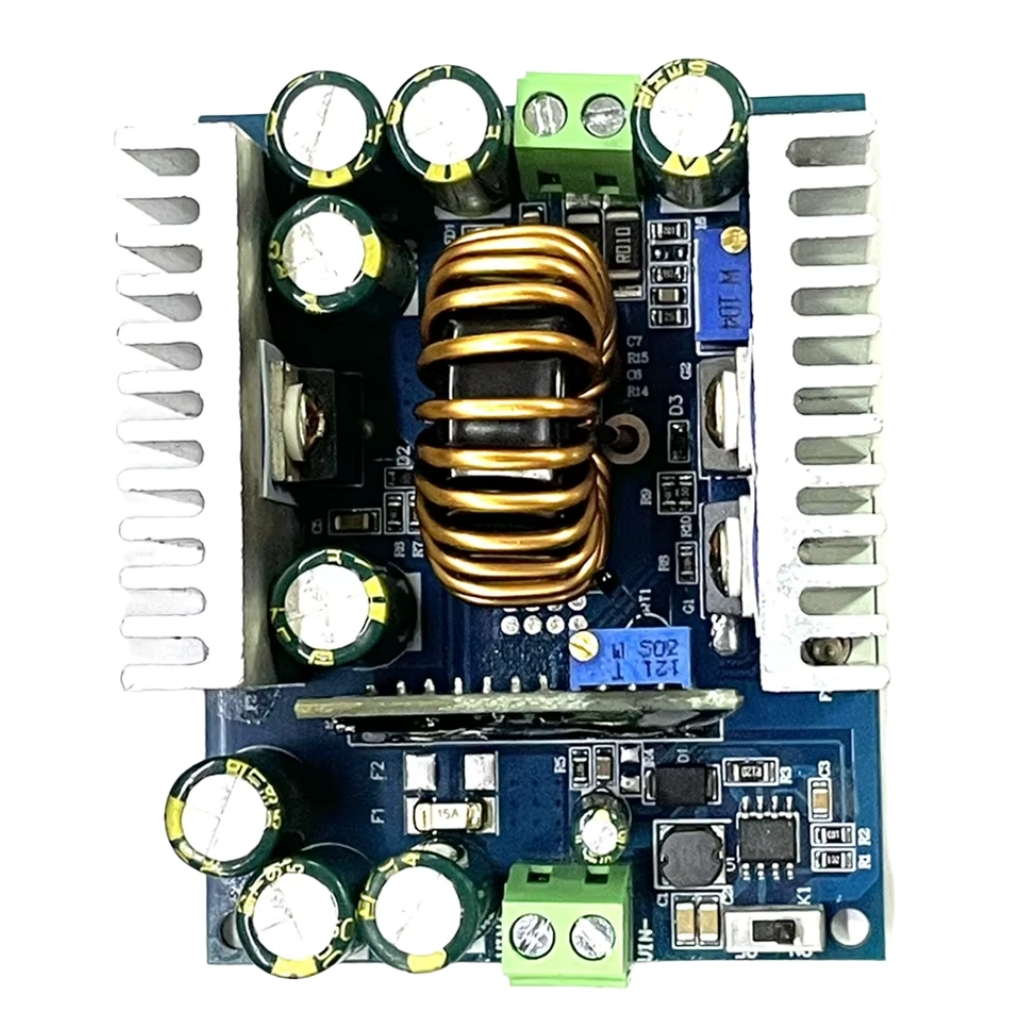

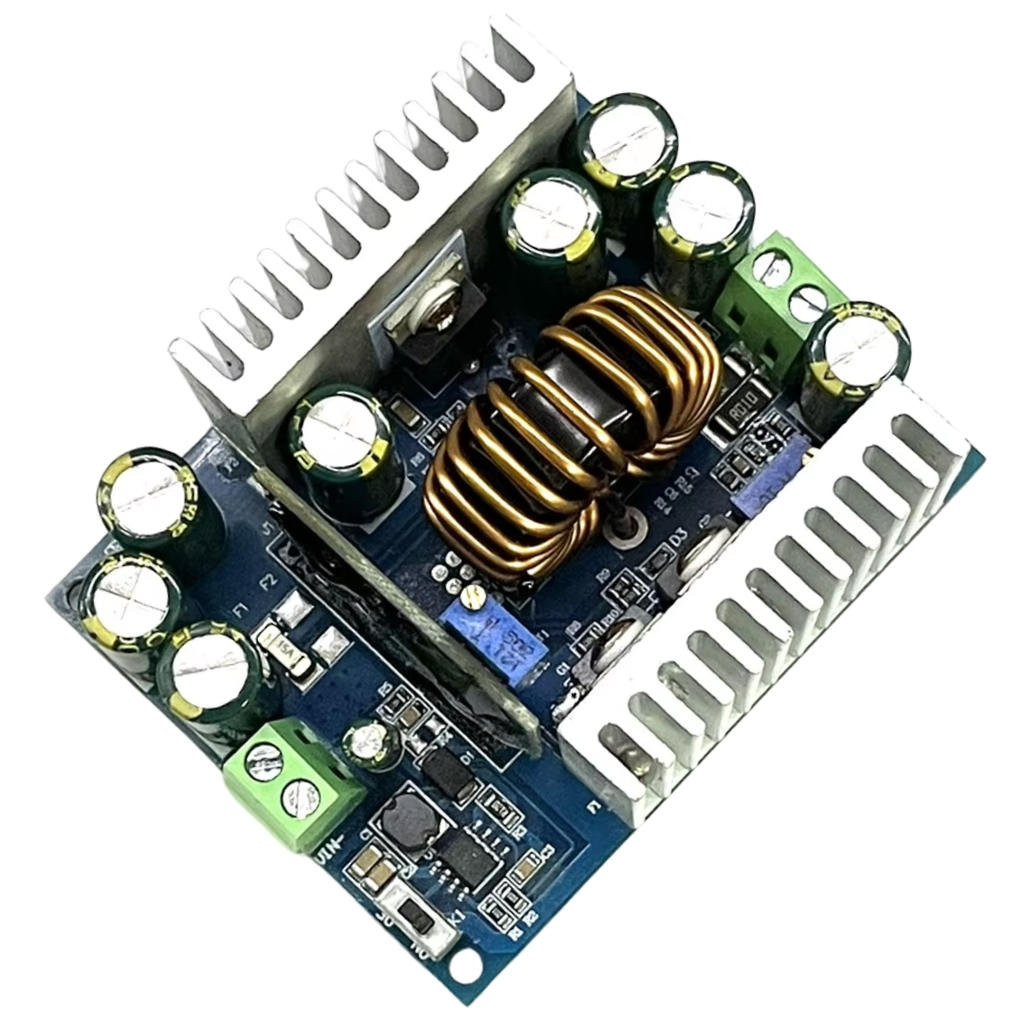

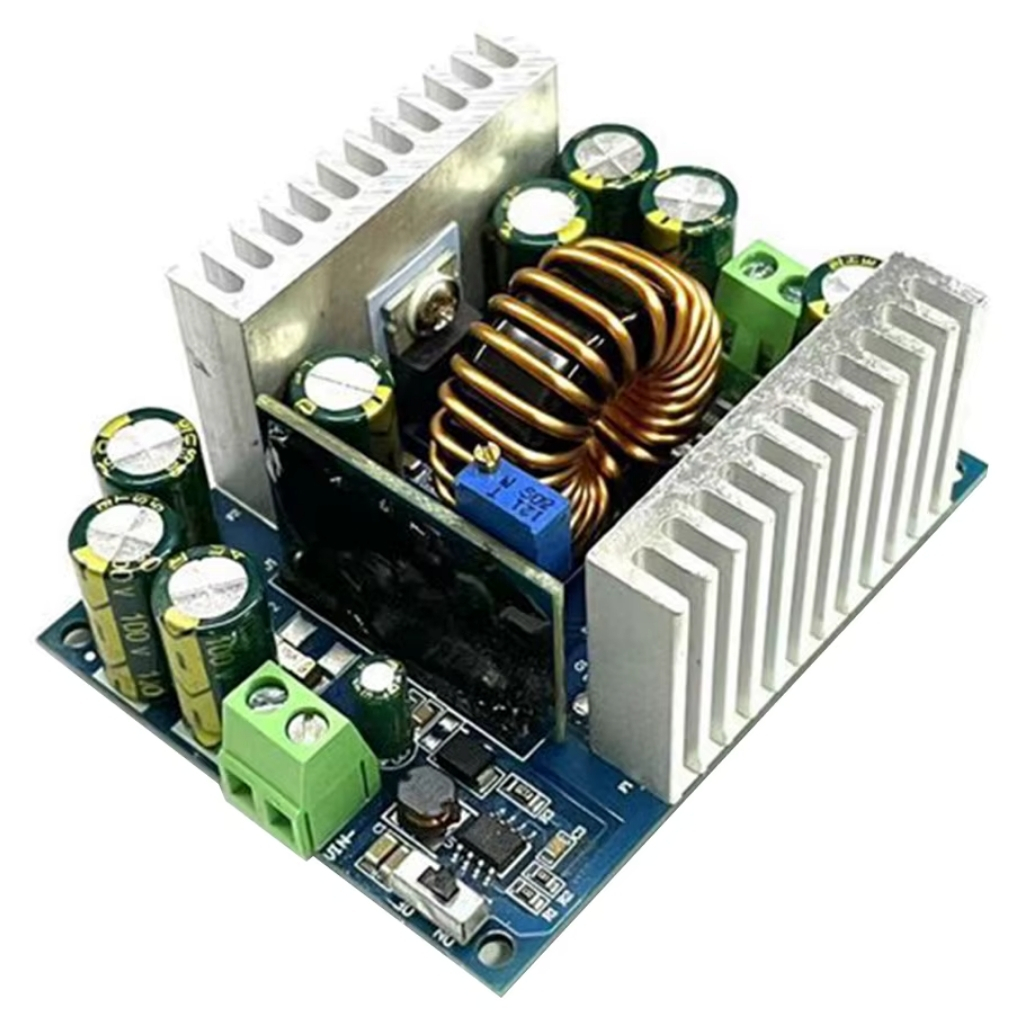

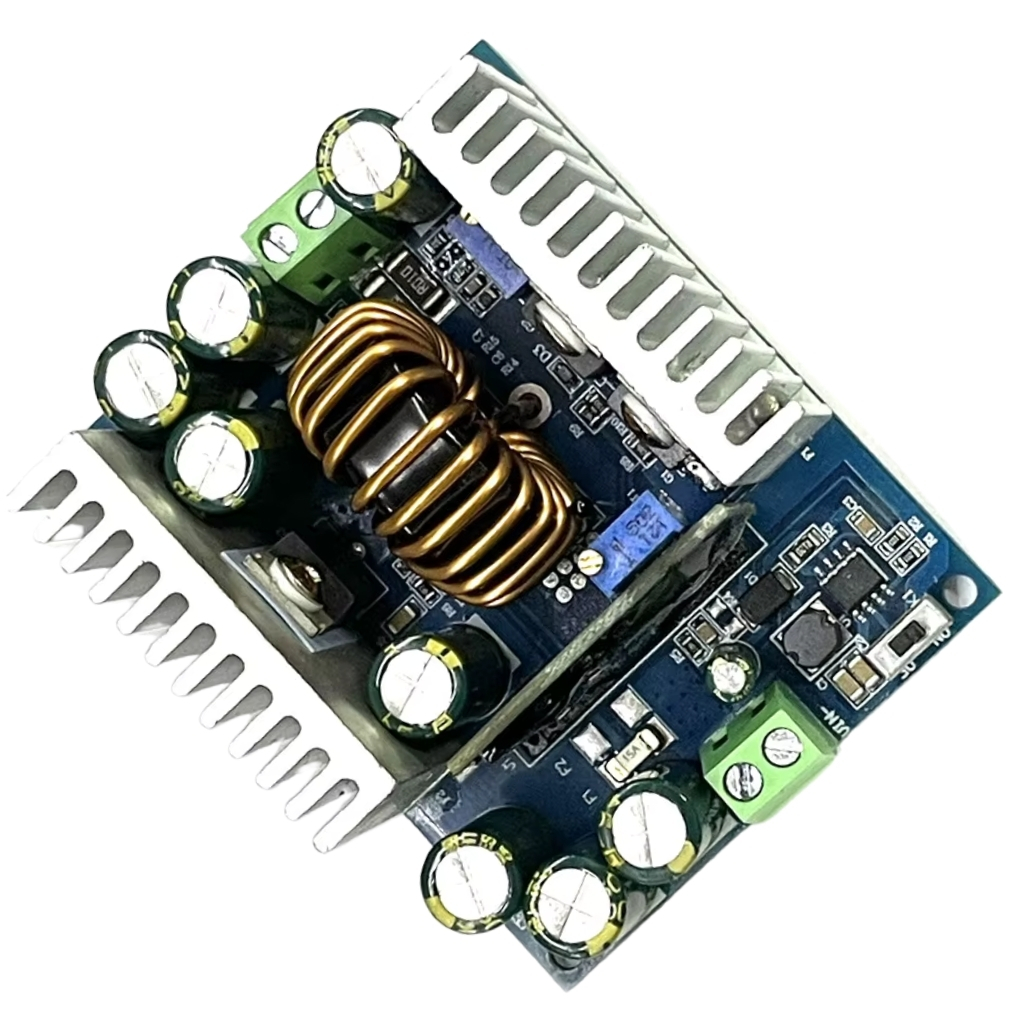

500W 18A DC-DC Ayarlanabilir Buck Dönüştürücü Gerilim Voltaj Düşürücü Modül
500W 18A DC-DC Ayarlanabilir Buck Dönüştürücü, yüksek güç gerektiren elektronik projelerinizde voltaj düşürme işlemi için tasarlanmış güçlü bir modüldür. Geniş giriş voltaj aralığı ve yüksek akım kapasitesi ile çeşitli uygulamalarda kullanılabilen bu modül, verimli güç yönetimi sağlar.
Kompakt tasarıma sahip olan bu modüller kategorisindeki ürün, ayarlanabilir çıkış voltajı özelliği ile farklı elektronik bileşenlerin besleme ihtiyaçlarını karşılayabilir ve yüksek dönüşüm verimliliği sunar.
Arduino projeleri, LED aydınlatma sistemleri ve motor sürücü uygulamaları gibi yüksek güç gerektiren elektronik projelerde kullanılabilen bu buck dönüştürücü, güvenilir ve kararlı çalışma özelliğine sahiptir.
Teknik Özellikler
500W 18A DC-DC Ayarlanabilir Buck Dönüştürücü'nün detaylı teknik özellikleri aşağıda listelenmiştir.
- Giriş Voltajı: 7V - 60V DC
- Çıkış Voltajı: 1.25V - 30V DC (ayarlanabilir)
- Maksimum Çıkış Akımı: 18A
- Maksimum Güç: 500W
- Dönüşüm Verimliliği: >%96
- Anahtarlama Frekansı: 180kHz
- Gerilim Regülasyonu: ±0.5%
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Soğutma: Alüminyum soğutma bloğu ile
- Voltaj Ayarı: Potansiyometre ile hassas ayar
- Kısa Devre Koruması: Var
- Aşırı Isı Koruması: Var
- Aşırı Yük Koruması: Var
- Bağlantı Terminalleri: Vidalı terminal bloğu
- PCB Boyutları: 64mm × 54mm × 30mm (U×G×Y)
- Ağırlık: Yaklaşık 75g
- Montaj Delikleri: 4 adet, 3.5mm çapında
- Ripple ve Gürültü: <50mV
- Dinamik Cevap Süresi: <5% (yük değişimi 25% ile 100% arası)
- RoHS Uyumluluğu: Evet
Kullanım Alanları
500W 18A DC-DC Ayarlanabilir Buck Dönüştürücü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Güç Kaynağı Uygulamaları
- Laboratuvar güç kaynakları
- Değişken voltaj gerektiren devreler
- Elektronik test düzenekleri
- DIY güç kaynağı projeleri
- Eski ekipman adaptörleri
LED Aydınlatma Sistemleri
- Yüksek güçlü LED projektörler
- LED şerit aydınlatma sistemleri
- Otomotiv LED uygulamaları
- Endüstriyel aydınlatma
- Sahne ve gösteri aydınlatması
Motor ve Aktuatör Kontrolü
- DC motor sürücü devreleri
- RC model araç uygulamaları
- Robotik projeler
- CNC makineleri
- Elektrikli araç dönüşümleri
Avantajlar ve Özellikler
500W 18A DC-DC Ayarlanabilir Buck Dönüştürücü'nün sağladığı avantajlar ve çözümler.
- Yüksek Güç Kapasitesi: 500W ile güçlü uygulamalar için uygun
- Geniş Giriş Aralığı: 7V-60V arası esnek kullanım
- Hassas Voltaj Ayarı: Potansiyometre ile ince ayar imkanı
- Yüksek Verimlilik: %96'ya varan enerji tasarrufu
- Kompakt Tasarım: Az yer kaplayan yapı
- Güvenlik Korumaları: Kısa devre ve aşırı yük koruması
- Güçlü Soğutma: Alüminyum ısı emici ile etkin ısı dağıtımı
- Düşük Dalgalanma: Kararlı ve temiz DC çıkış
- Geniş Sıcaklık Aralığı: Zorlu ortamlarda çalışabilme
- Kolay Montaj: 4 adet montaj deliği ile pratik kurulum

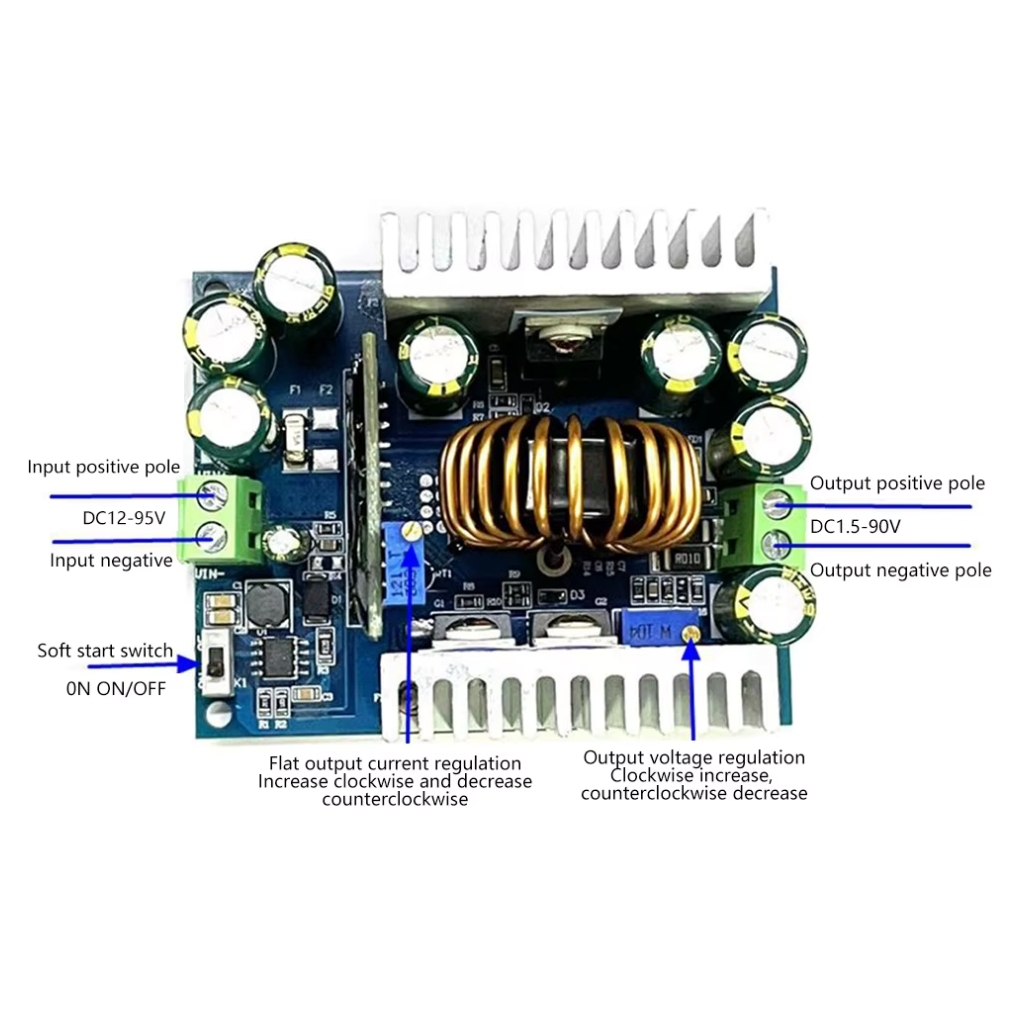

Kurulum ve Bağlantı
500W 18A DC-DC Ayarlanabilir Buck Dönüştürücü'nün kurulumu ve bağlantısı hakkında bilgiler.
İpucu: Voltaj ayarını yüksüz durumda yapın ve çıkış voltajını multimetre ile doğrulayın.

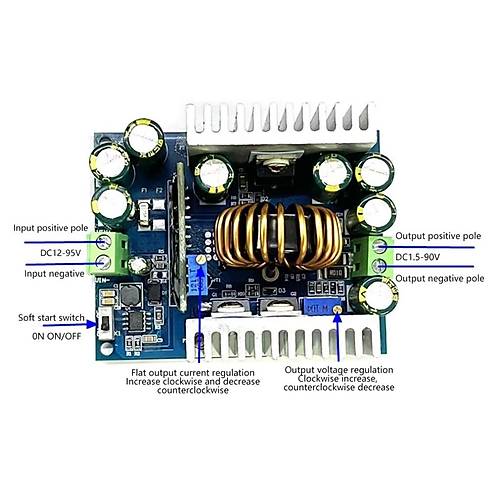

Buck dönüştürücünün bağlantı ve kullanım adımları:
- Giriş Bağlantısı: IN+ ve IN- terminallerine DC güç kaynağını bağlayın
- Polarite Kontrolü: Giriş polaritesinin doğru olduğundan emin olun
- Voltaj Ayarı: Yüksüz durumda potansiyometre ile çıkış voltajını ayarlayın
- Çıkış Ölçümü: Multimetre ile çıkış voltajını doğrulayın
- Yük Bağlantısı: OUT+ ve OUT- terminallerine yükü bağlayın
- Montaj: Soğutma için yeterli hava akışı sağlayacak şekilde monte edin
- Soğutma: Yüksek akımlarda ek soğutma (fan) kullanmayı düşünün
- Terminal Sıkılığı: Bağlantı vidalarının sıkı olduğunu kontrol edin
Sorun Giderme ve İpuçları
500W 18A DC-DC Ayarlanabilir Buck Dönüştürücü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Çıkış Yok: Giriş voltajı ve polarite kontrolü yapın
- Aşırı Isınma: Yük akımını azaltın veya ek soğutma ekleyin
- Kararsız Çıkış: Giriş voltajının stabil olduğunu kontrol edin
- Düşük Çıkış Voltajı: Giriş ve çıkış arasında minimum 2V fark olmalı
- Gürültü Sorunu: Filtreleme kapasitörü ekleyin
Verimli Kullanım İpuçları
- Maksimum verimlilik için giriş ve çıkış arasında çok büyük fark oluşturmayın
- Kablo kalınlığını akım değerine göre doğru seçin
- Yüksek güçlerde soğutma yüzeyini genişletin veya fan ekleyin
- Hassas uygulamalarda çıkış filtreleme kapasitörü kullanın
- Akım kapasitesinin %80'inin üzerinde sürekli çalıştırmaktan kaçının
- Uzun kablolarda voltaj düşümünü hesaba katın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ve aksesuarları ile projelerinizi hayata geçirin.
Ürünleri İncele →
Çeşitli elektronik modüller ile projelerinize işlevsellik kazandırın.
Ürünleri İncele →
Elektronik komponentler ve güç modülleri için online mağazamızı ziyaret edin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç modülleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Buck dönüştürücü nedir ve nasıl çalışır?
Yüksek voltajı düşük voltaja çeviren anahtarlamalı güç kaynağıdır. PWM tekniği ile yüksek verimlilik sağlar.
Bu modül ile minimum çıkış voltajı ne kadar olabilir?
Potansiyometre ayarı ile minimum 1.25V çıkış elde edilebilir.
Sürekli 18A akım çekilebilir mi?
Uygun soğutma ile sürekli 15A güvenli, 18A kısa süreli kullanılabilir. Ek soğutma fan önerilir.
Bu modül LiPo pil şarjı için kullanılabilir mi?
Hayır, özel şarj devresi değildir. Sabit voltaj sağlar, şarj kontrolü yapmaz.
Giriş ve çıkış voltajı arasında minimum fark ne olmalı?
Verimli çalışma için en az 2V fark olmalıdır. Örneğin 12V çıkış için minimum 14V giriş önerilir.
Bu modül ile güneş paneli sistemi kurabilir miyim?
Evet, ancak ek olarak akü şarj kontrolörü gerekebilir. Panel voltajının uygun aralıkta olduğundan emin olun.
Modül üzerindeki potansiyometre nasıl ayarlanır?
Saat yönünde çevirmek voltajı artırır, ters yönde azaltır. Yüksüz durumda multimetre ile ölçerek ayarlayın.
Aşırı ısınma durumunda modül kendini korur mu?
Evet, aşırı ısınma koruması vardır, ancak tekrarlanan aşırı ısınmalar modüle zarar verebilir.
