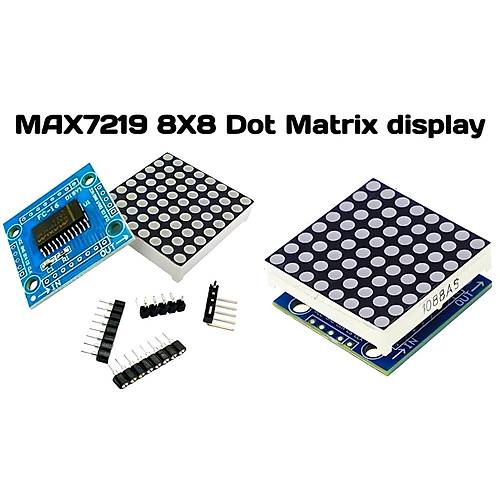

MAX7219 8x8 Dot Matrix Kartı - Peşpeşe Takılabilir

MAX7219 8x8 Dot Matrix Kartı (Peşpeşe Takılabilir)

MAX7219 8x8 Dot Matrix Kartı, 64 adet LED'den oluşan ve kolayca kontrol edilebilen kompakt bir gösterge modülüdür. MAX7219 entegresi sayesinde sadece 3 pin kullanarak tüm LED'leri kontrol edebilirsiniz. En önemli özelliği, peşpeşe takılabilir tasarımıyla birden fazla matris modülünü birleştirerek daha büyük gösterge panelleri oluşturabilmenizdir. LED modüller arasında çok yönlülüğü ile öne çıkan bu ürün, sayılar, harfler ve grafikler gösterebilir.

Kayan yazı, animasyon ve dinamik görüntüler oluşturmak için ideal olan bu dot matrix kartı, Arduino ve diğer mikrodenetleyicilerle kolayca programlanabilir. Her bir LED'i ayrı ayrı kontrol etme imkanı sunan bu modül, parlaklık ayarı yapabilme özelliğine de sahiptir. SPI haberleşme protokolünü kullanarak hızlı veri iletimi sağlar ve hazır kütüphaneler sayesinde kullanımı oldukça basittir.

Eğitim projeleri, bilgilendirme panoları, oyunlar, saatler ve dekoratif aydınlatmalar için mükemmel olan bu modül, düşük güç tüketimi ile batarya ile çalışan projelerde de rahatlıkla kullanılabilir. Elektronik projelerinizde görsel geri bildirim sağlamak, veri görselleştirmek veya interaktif arayüzler oluşturmak için pratik bir çözümdür. Genişletilebilir yapısı sayesinde yatay veya dikey olarak birleştirilebilir, böylece projelerinizin görsel kapasitesini kolayca artırabilirsiniz.

---

Teknik Özellikler

MAX7219 8x8 Dot Matrix Kartı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Kontrol Çipi: MAX7219

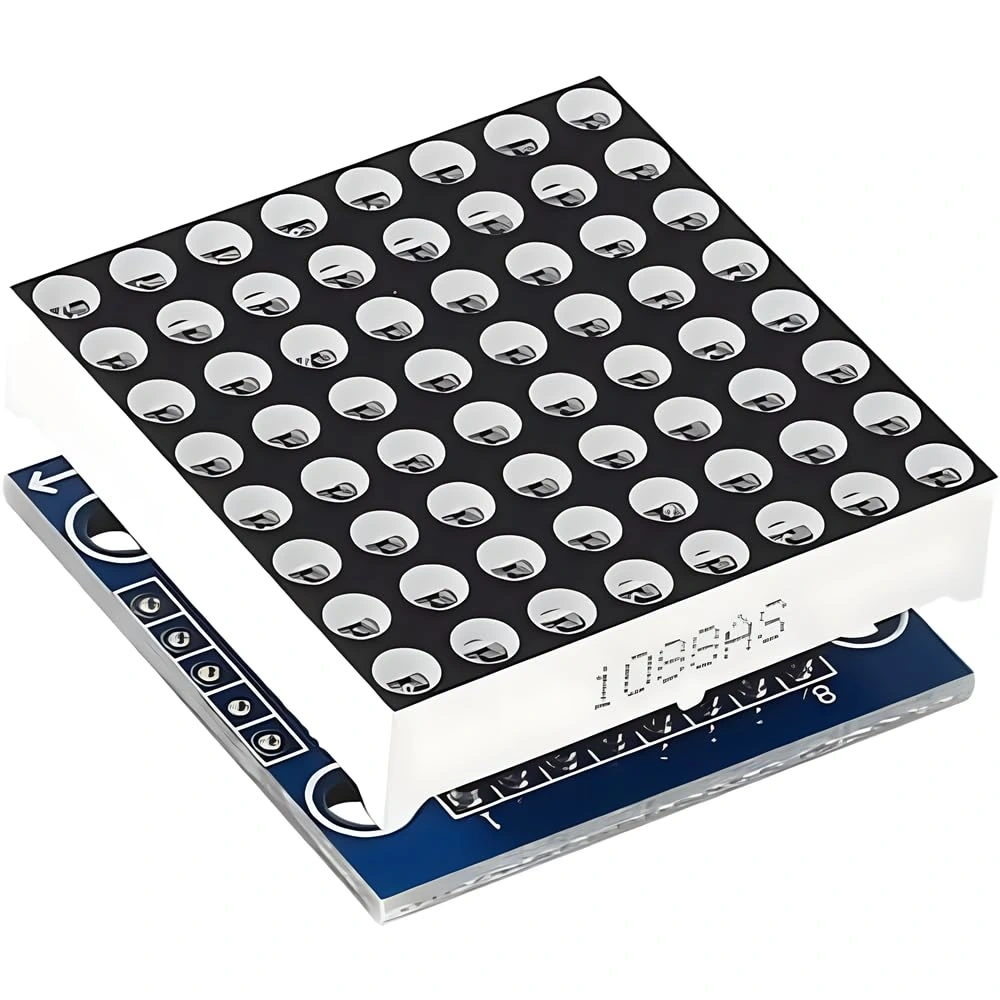

• Matris Boyutu: 8x8 (64 LED)
• LED Rengi: Kırmızı
• Çalışma Voltajı: 5V DC
• Akım Tüketimi: ~320mA (tüm LED'ler açık olduğunda)
• Haberleşme Protokolü: SPI (Serial Peripheral Interface)
• Kontrol Pinleri: DIN. CS, CLK

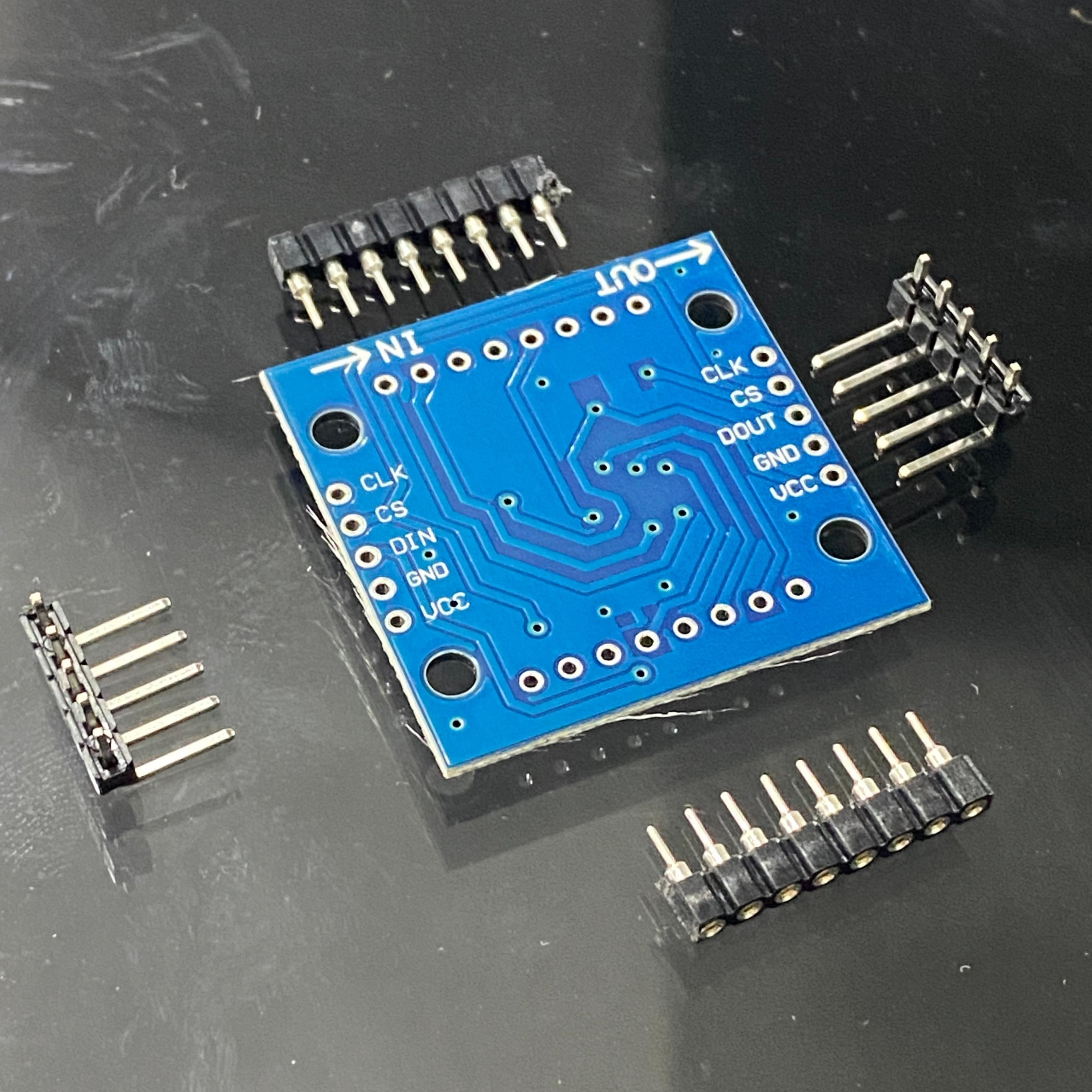

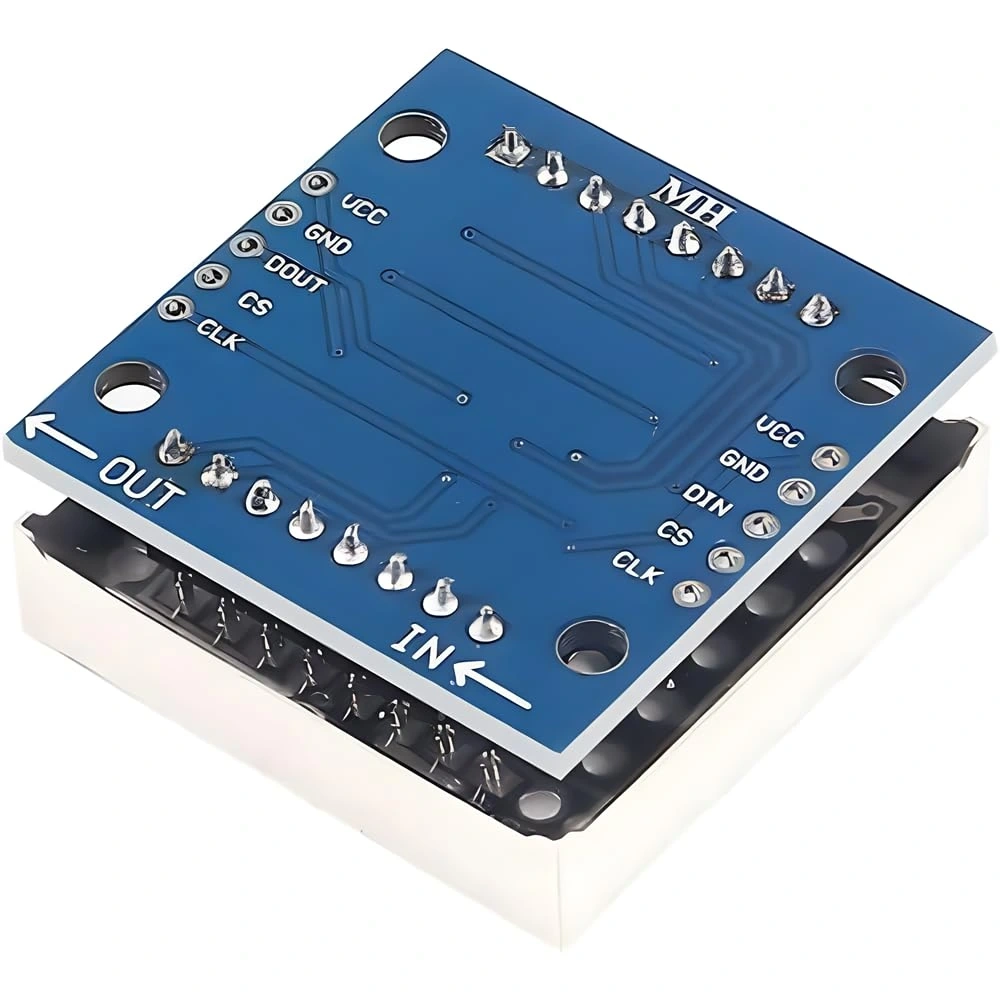

• Bağlantı Pinleri: VCC, GND, DIN, CS, CLK, DOUT

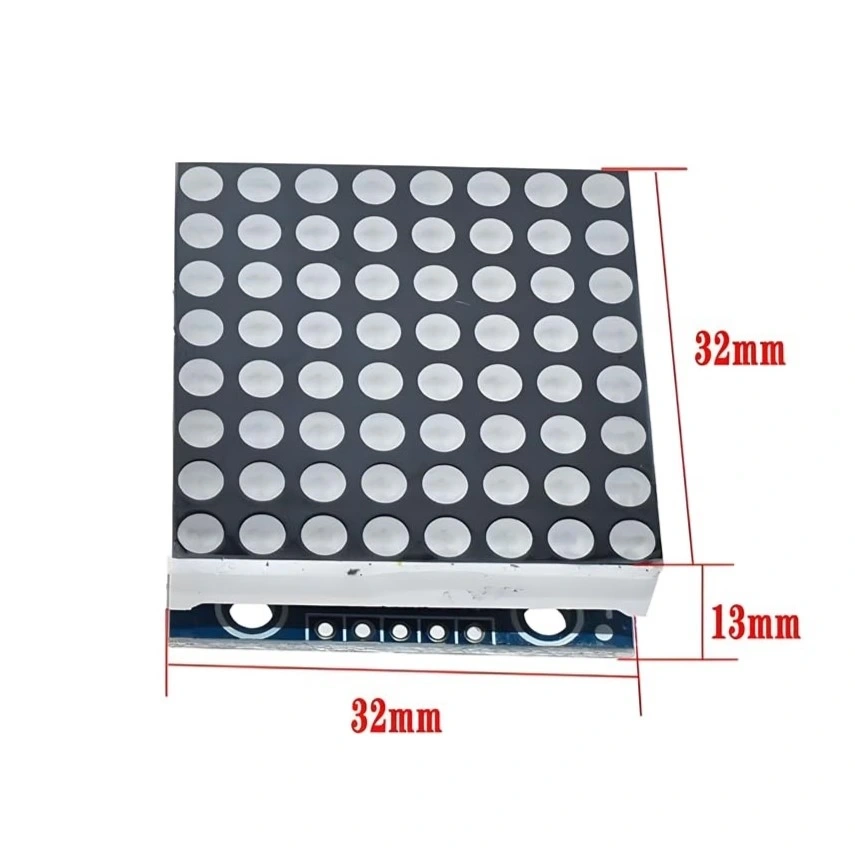

• Modül Boyutları: 32mm × 32mm × 15mm
• Matris Ebatı: 26mm × 26mm (LED'lerin kapladığı alan)
• Maksimum Zincir Uzunluğu: Teorik olarak 8 modül (yazılıma bağlı olarak değişebilir)
• Parlaklık Kontrolü: 16 seviye (yazılım kontrollü)
• LED Tarama Frekansı: 800 Hz
• Çalışma Sıcaklığı: -40°C ile +85°C
• Montaj Delikleri: 4 adet 3mm çapında
• Peşpeşe Bağlantı: DOUT pini üzerinden (çıkış DIN girişine bağlanır)
• Uyumluluk: Arduino, Raspberry Pi, ESP8266, ESP32 vb.

Paket İçeriği

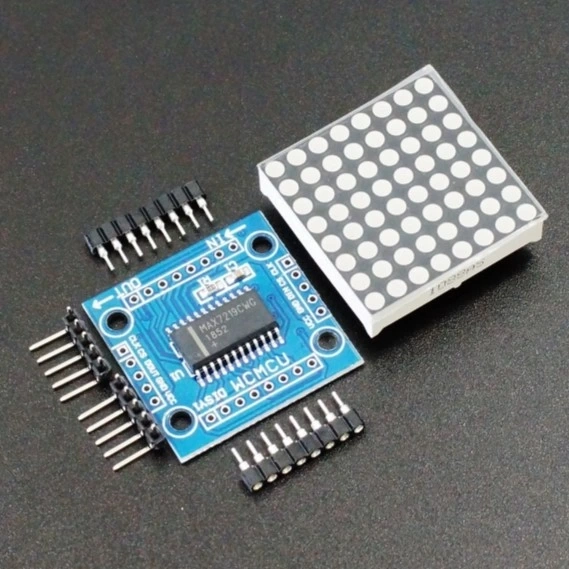

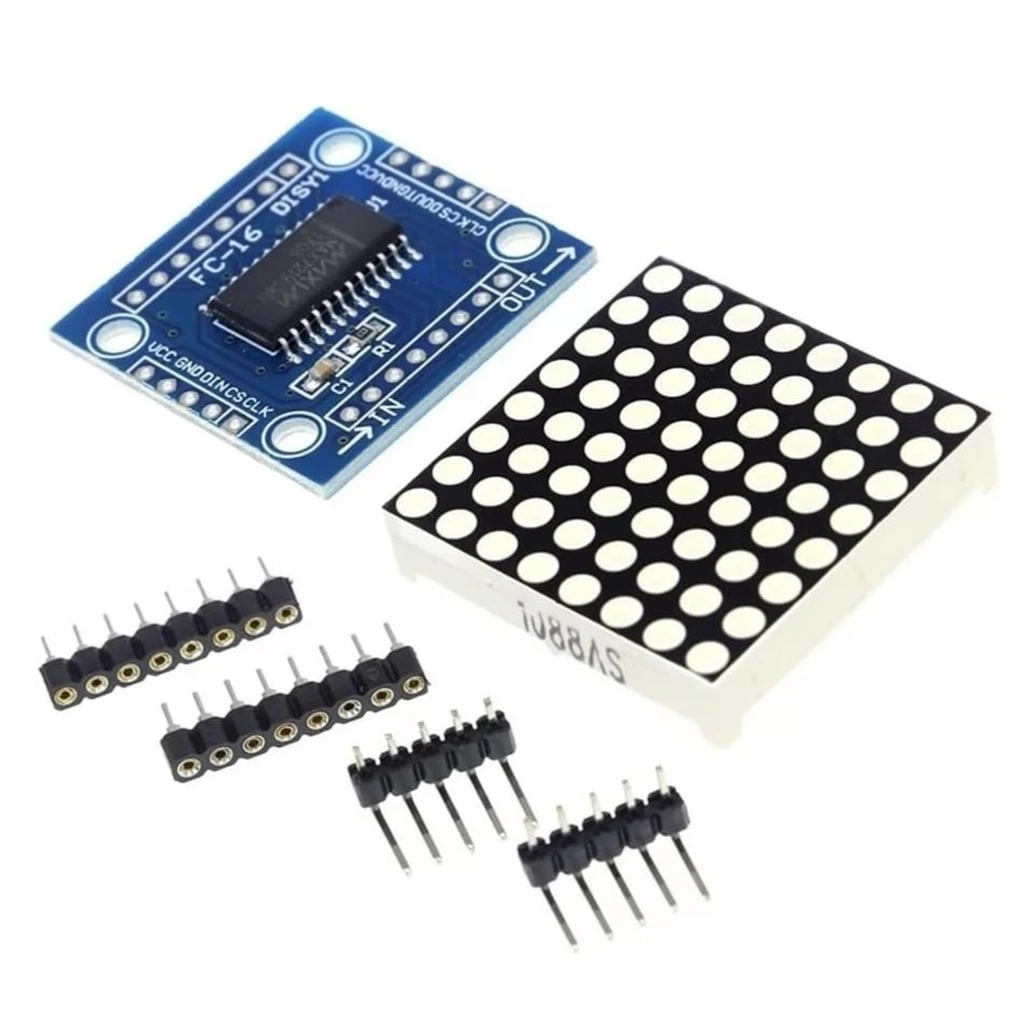

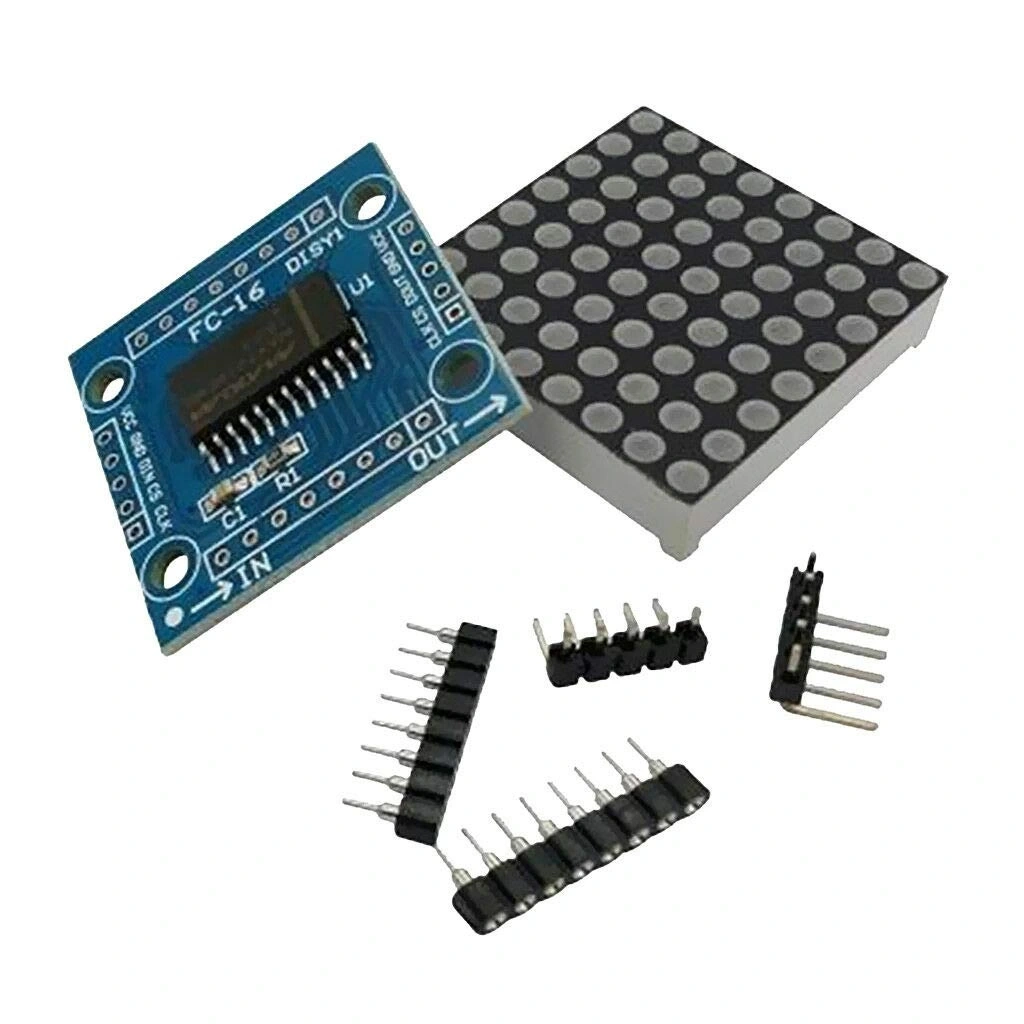

• 1 x MAX7219 8x8 Dot Matrix LED Modülü

---

Bağlantı ve Kullanım

MAX7219 8x8 Dot Matrix Kartı'nın bağlantısı ve kullanımı ile ilgili detaylı bilgiler.

Arduino ile Temel Bağlantı

MAX7219 dot matrix modülünün Arduino ile bağlantı detayları:

• VCC → Arduino 5V (çok sayıda matris için harici güç kaynağı önerilir)
• GND → Arduino GND
• DIN → Arduino MOSI (UNO için D11, Mega için D51)
• CS → Arduino Herhangi bir dijital pin (genellikle D10 kullanılır)
• CLK → Arduino SCK (UNO için D13, Mega için D52)
• DOUT → Bir sonraki modülün DIN girişine bağlanır (çoklu matris kullanımında)

Peşpeşe Bağlantı

Birden fazla dot matrix modülünü birleştirme yöntemi:

• İlk Modül: Arduino'ya yukarıdaki şemaya göre bağlanır.
• Sonraki Modüller: Önceki modülün DOUT çıkışı, sonraki modülün DIN girişine bağlanır.
• Güç Bağlantısı: Tüm modüllerin VCC ve GND pinleri paralel olarak bağlanır.
• Kontrol Hatları: CS ve CLK pinleri tüm modüllerde paralel bağlanır.

Yazılım Kurulumu

MAX7219 modülü için Arduino IDE yazılım kurulumu:

• Kütüphane Kurulumu: Arduino IDE'de Taslak → Kütüphane Ekle → "LedControl" veya "MD_MAX72xx" kütüphanesini arayıp yükleyin.
• Matris Konfigürasyonu: Kodda cihaz sayısını ve pin bağlantılarını doğru şekilde tanımlayın.
• Yönlendirme Ayarı: Matrisin fiziksel yönlendirmesine göre yazılım ayarlarını yapın.
• Parlaklık Kontrolü: setIntensity() fonksiyonu ile 0-15 arası parlaklık seviyesini ayarlayın.

---

Uygulama Alanları

MAX7219 8x8 Dot Matrix Kartı'nın kullanılabileceği çeşitli projeler ve uygulama alanları.

Bilgi Göstergeleri

Bilgi ve veri görselleştirme uygulamaları:

• Kayan Yazı Panoları: Bilgilendirme mesajları, duyurular ve reklamlar gösterme.
• Saat ve Takvim: Dijital saat, tarih ve zamanlayıcı uygulamaları.
• Veri Vizualizasyonu: Sensör verilerini grafiksel olarak gösterme.
• Sıcaklık/Nem Göstergesi: Çevresel verileri görsel formatta sunma.

Eğlence ve Oyun Projeleri

Eğlence amaçlı kullanım alanları:

• Retro Oyunlar: Snake, Tetris, Pong gibi klasik oyunlar.
• Animasyonlar: Hareketli görüntüler ve efektler oluşturma.
• Interaktif Sanat: Sensörlerle kontrol edilen görsel sanat projeleri.
• LED Küp: Çoklu modüller ile 3D görsel efektler oluşturma.

Eğitim Projeleri

Eğitim amaçlı uygulama alanları:

• Programlama Eğitimi: Görsel geri bildirim ile temel programlama öğretimi.
• Elektronik Devreler: SPI haberleşme ve LED kontrolünü öğrenme.
• Matris Matematiği: Matris işlemlerini görselleştirme.
• Piksel Sanatı: Dijital sanat ve piksel tabanlı tasarım eğitimi.

Endüstriyel ve Ticari Uygulamalar

Profesyonel alandaki uygulama örnekleri:

• Durum Göstergeleri: Makinelerin çalışma durumunu gösteren panolar.
• Sayaçlar: Ürün sayımı, süre takibi gibi numerik göstergeler.
• Yönlendirme İşaretleri: Oklar ve sembollerle yönlendirme yapma.
• Müşteri Sıra Sistemleri: Numara göstergeleri ve çağrı sistemleri.

---

Örnek Projeler

MAX7219 8x8 Dot Matrix Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Kayan Yazı Göstergesi

Birden fazla dot matrix modülü ile kayan mesaj panosu:

• Gerekli Malzemeler: 4 adet MAX7219 modülü, Arduino Nano, potansiyometre (hız kontrolü için), düğme (mesaj değiştirme).
• Temel Özellikler: Önceden tanımlanmış mesajları gösterme, kayan yazı hızını ayarlama.
• Gelişmiş Fonksiyonlar: Bluetooth/WiFi üzerinden mesaj güncelleme, farklı yazı efektleri.
• Pratik Kullanım: Mağaza vitrinleri, etkinlik bilgilendirme, oda kapısı mesaj panoları.

Dijital Saat ve Hava Durumu İstasyonu

Zaman ve çevresel verileri gösteren akıllı panel:

• Gerekli Malzemeler: 4 adet MAX7219 modülü, Arduino UNO/Mega, DHT22 sıcaklık/nem sensörü, RTC modülü, düğmeler.
• Gösterilen Veriler: Saat, tarih, sıcaklık, nem, atmosfer basıncı, hava durumu simgeleri.
• Ekran Modları: Farklı bilgileri dönüşümlü olarak gösterme, otomatik parlaklık ayarı.
• Bağlantı Özellikleri: NTP üzerinden zaman senkronizasyonu (ESP8266/ESP32 ile).

Interaktif LED Oyun Platformu

Klasik oyunları oynayabileceğiniz mini oyun konsolu:

• Gerekli Malzemeler: 1-2 adet MAX7219 modülü, Arduino Nano, joystick modülü, push butonlar, buzzer.
• Oyun Örnekleri: Snake, Tetris, Space Invaders, Pong gibi retro oyunlar.
• Kontrol Sistemi: Joystick ile yön kontrolü, butonlar ile aksiyon kontrolü.
• Ek Özellikler: Puan sayacı, ses efektleri, zorluk seviyeleri.

Spektrum Analizörü

Müzik ve ses frekanslarını görselleştiren sistem:

• Gerekli Malzemeler: 8 adet MAX7219 modülü, Arduino UNO/Mega, mikrofon modülü, ses sensörü.
• Görselleştirme: Ses frekanslarını bant bazında LED matrisler üzerinde görselleştirme.
• Çalışma Modları: Standart spektrum, VU metre, dalga formu, ritim tespiti.
• Efektler: Farklı görselleştirme efektleri, tepki hızı ve duyarlılık ayarı.

---

Sorun Giderme ve Bakım

MAX7219 8x8 Dot Matrix Kartı ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

MAX7219 modülü ile karşılaşılabilecek sorunlar ve çözümleri:

• LED'ler Yanmıyor: Güç bağlantılarını kontrol edin, yeterli akım sağlandığından emin olun.
• Karışık Görüntü: Kütüphane ayarlarında matris yönlendirmesini kontrol edin (yatay/dikey/ters).
• Çoklu Matris Sorunları: DOUT-DIN bağlantılarını kontrol edin, yazılımda doğru cihaz sayısını belirtin.
• Düşük Parlaklık: setIntensity() fonksiyonu ile parlaklığı artırın, güç kaynağı kapasitesini kontrol edin.

Performans İyileştirme

MAX7219 modüllerinden en iyi performansı alma yöntemleri:

• Güç Optimizasyonu: Sadece gerekli LED'leri yakarak güç tüketimini azaltın.
• Veri Transferi: updateDisplay() gibi fonksiyonları sadece değişiklik olduğunda çağırın.
• Parlaklık Yönetimi: Batarya ile çalışan projelerde düşük parlaklık seviyesi kullanın.
• Yazılım Buffer: Değişiklikleri önce buffer'da toplayıp, tek seferde matrise gönderin.

Fiziksel Bakım

MAX7219 matris modüllerinin fiziksel bakımı için öneriler:

• Toz Temizliği: LED yüzeyindeki tozu yumuşak fırça veya hava üfleyici ile temizleyin.
• Bağlantı Kontrolü: Periyodik olarak pin bağlantılarını kontrol edin, gevşek bağlantıları sıkın.
• Nem Koruması: Modülleri yüksek nemli ortamlardan koruyun, gerekirse silika jel kullanın.
• Isı Yönetimi: Uzun süreli kullanımda aşırı ısınmaya karşı yeterli havalandırma sağlayın.

Yazılım Optimizasyonu

MAX7219 modülleri için kod optimizasyonu önerileri:

• Kütüphane Seçimi: LedControl yerine daha hızlı çalışan MD_MAX72xx gibi kütüphaneler kullanın.
• Bitişlemler: Performans için direkt bit manipülasyonu tekniklerini kullanın.
• Önbellek Kullanımı: Tekrarlanan desenleri hafızada saklayarak veri transferini azaltın.
• Çizim Algoritmaları: Verimli çizim algoritmaları ile LED güncellemelerini optimize edin.

---
