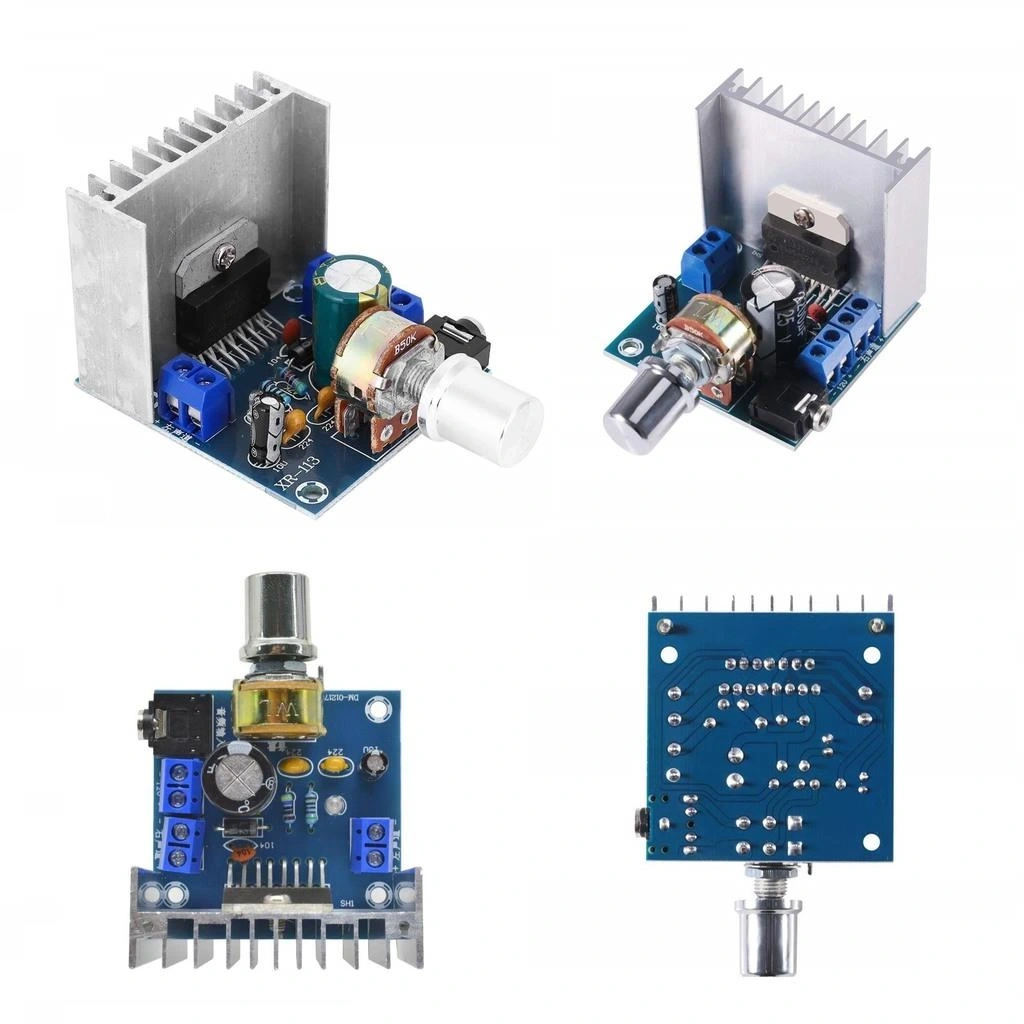

TDA7297 Amfi Devresi Amplifikatör Çift Kanal 2x15W

TDA7297 Amfi Devresi Amplifikatör Çift Kanal 2x15W

TDA7297 Amfi Devresi, 2x15W güç çıkışı sunan kompakt bir çift kanal ses yükselteç modülüdür. TDA7297 entegresi etrafında tasarlanmış bu devre, düşük gürültü ve yüksek kaliteli ses çıkışı sağlar. Minimal harici bileşen gereksinimi ve kolay kurulum özellikleriyle birçok ses projesi için ideal bir çözümdür.

Geniş besleme voltaj aralığına sahip bu amplifikatör modülü, standby modu, mute kontrolü ve termal koruma gibi özelliklerle donatılmıştır. Dahili kısa devre koruması ve çıkış DC koruması ile güvenli çalışma ortamı sunar. Her kanalda 15W güç çıkışı ile orta ölçekli hoparlörleri rahatlıkla sürebilir.

Premium özellikleriyle öne çıkan TDA7297 Amfi Devresi, Arduino projeleri, DIY müzik sistemleri, ev sinema çözümleri ve küçük PA sistemleri için mükemmel bir seçimdir.

---

Teknik Özellikler

Bu bölümde TDA7297 Amfi Devresinin detaylı teknik özellikleri listelenmektedir.

• Entegre: TDA7297 Stereo Amfi IC
• Kanal Sayısı: 2 (Stereo)
• Maksimum Güç Çıkışı: 15W + 15W (4Ω yükte)
• Çalışma Voltajı: 6V - 18V DC
• Önerilen Voltaj: 12V DC
• Hoparlör Empedansı: 4Ω - 8Ω
• Frekans Tepkisi: 20Hz - 20kHz
• THD (Toplam Harmonik Distorsiyon): < 0.1% (1kHz, 1W)
• Sinyal/Gürültü Oranı (SNR): > 80dB
• Giriş Hassasiyeti: 200mV RMS
• Maksimum Akım: 2A
• Mute/Standby Fonksiyonu: Var
• Koruma Özellikleri: Termal Koruma, Kısa Devre Koruması, DC Çıkış Koruması

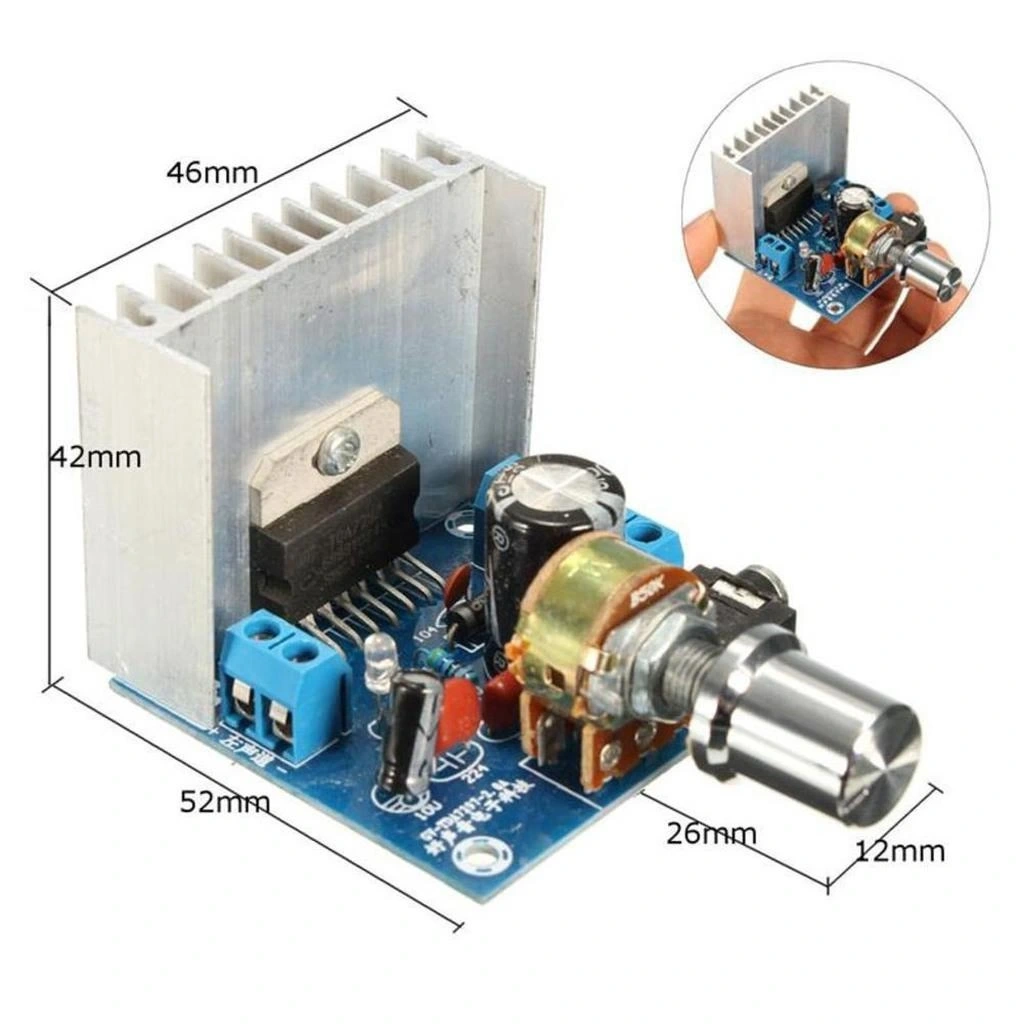

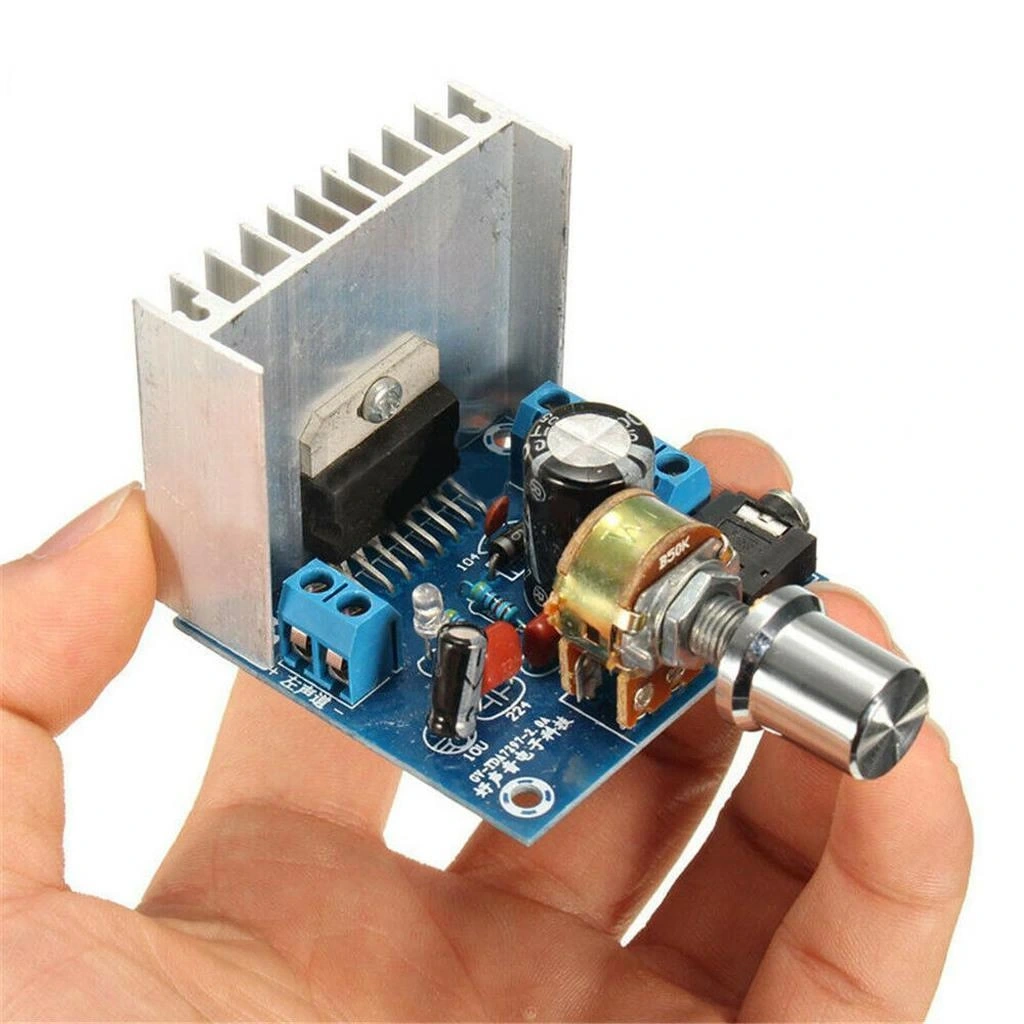

• PCB Boyutları: 50mm x 40mm x 20mm (yaklaşık)

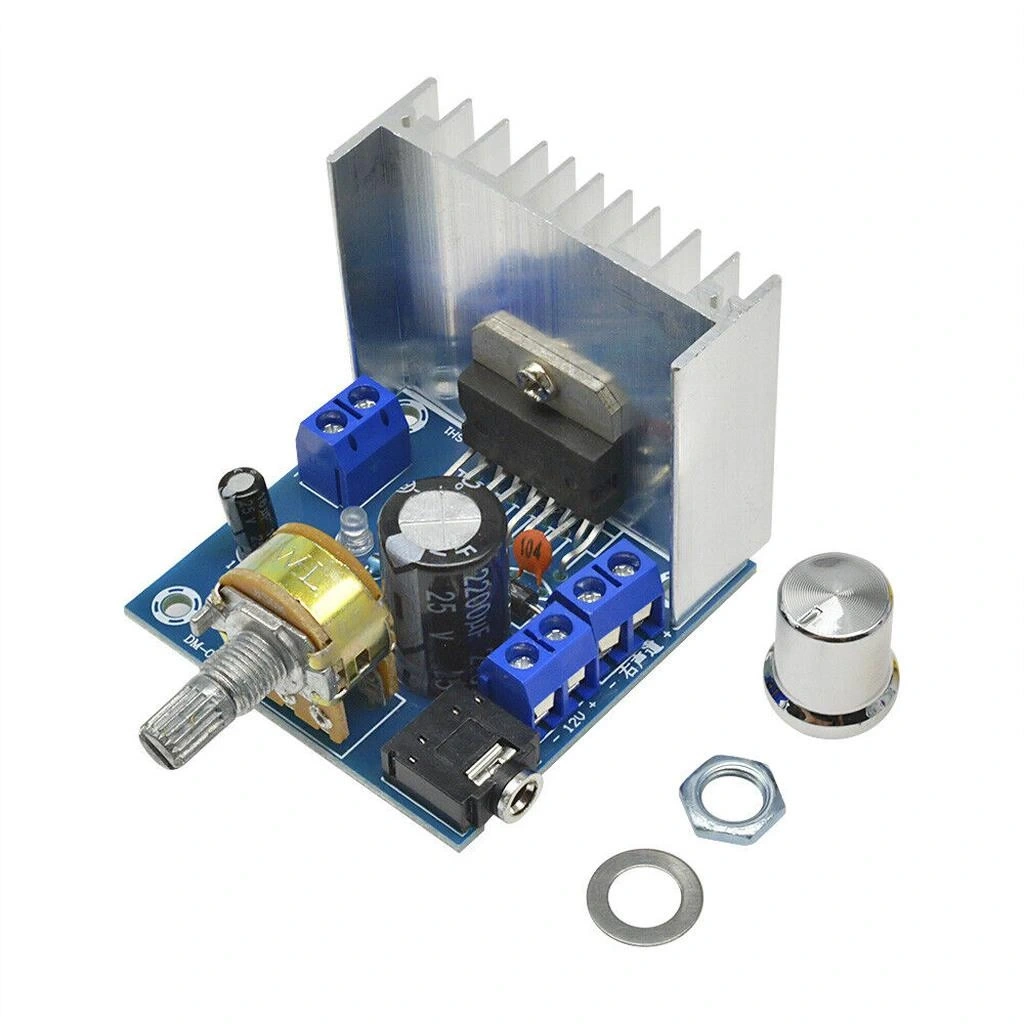

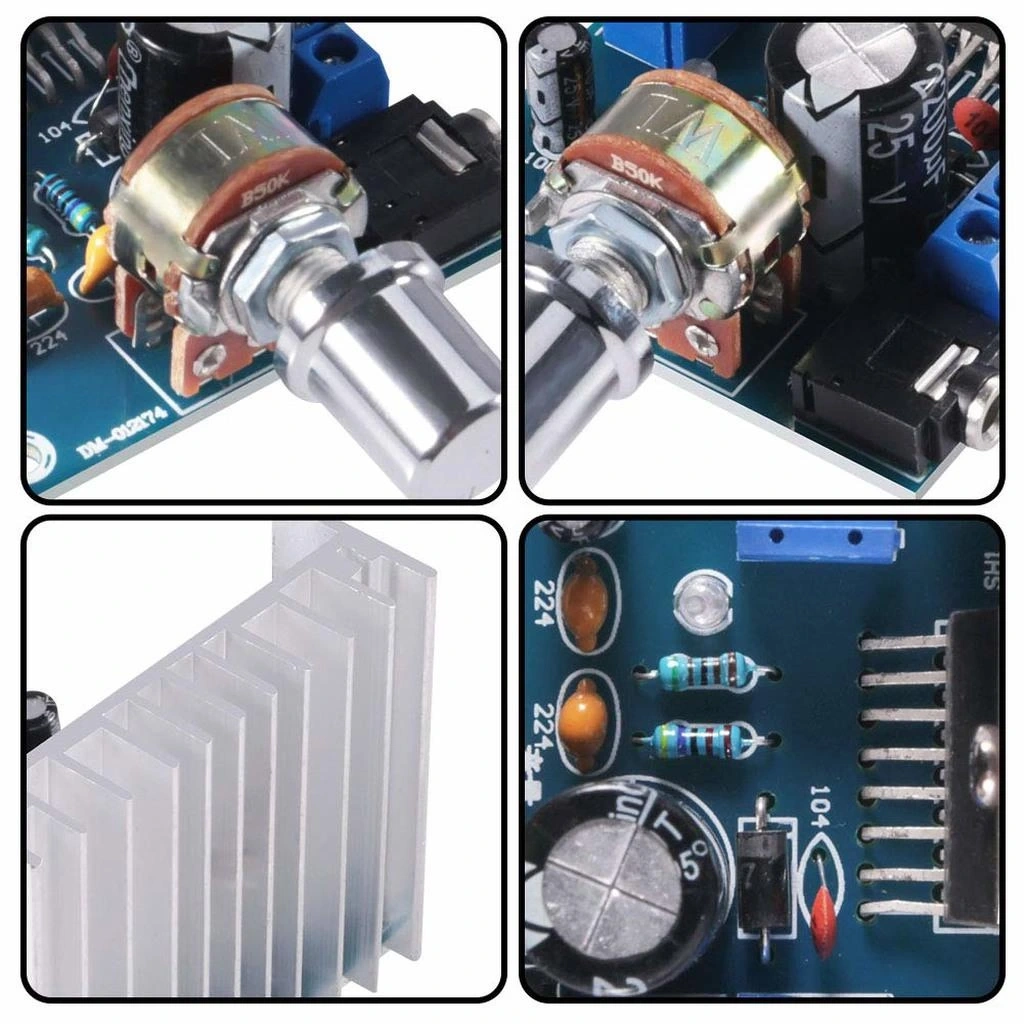

• Konnektörler: Hoparlör çıkışları, ses girişi ve güç girişi için terminal bloklar
• Montaj Delikleri: 4 adet, 3.0mm çapında
• Ses Kontrol Arayüzü: Potansiyometre için bağlantı noktaları
• Ağırlık: Yaklaşık 20g
• Verimlilik: %75 (tipik)
• Çalışma Sıcaklığı: -20°C - +70°C

---

Kullanım Avantajları

TDA7297 Amfi Devresinin sağladığı temel avantajlar aşağıda listelenmiştir.

• Kolay Entegrasyon: Terminal blokları ve basit bağlantı şemasıyla hızlı kurulum.
• Düşük Isınma: Verimli tasarım sayesinde minimum ısı üretimi.
• Güvenilir Koruma: Dahili termal ve kısa devre korumaları ile güvenli çalışma.
• Kompakt Boyut: Küçük projelere kolayca entegre edilebilen boyutlar.
• Geniş Besleme Aralığı: 6V'dan 18V'a kadar esnek besleme imkanı.
• Yüksek Kaliteli Ses: Düşük gürültü ve distorsiyon için optimize edilmiş devre tasarımı.
• Çift Kanal Stereo: Gerçek stereo ses deneyimi için iki bağımsız kanal.
• Minimum Harici Bileşen: Tümleşik yapı sayesinde az sayıda ek bileşene ihtiyaç duyar.
• Enerji Verimliliği: Yaklaşık %75 verimlilik oranı ile düşük enerji tüketimi.
• Kontrol Özellikleri: Mute ve standby modları ile esnek sistem entegrasyonu.

---

İdeal Kullanım Alanları

Bu amplifikatör modülünün tipik kullanım alanları aşağıda listelenmiştir.

• DIY Ses Projeleri: Kendi yapım hoparlör ve müzik sistemleri
• Arduino Ses Uygulamaları: Sensör tabanlı ses projeleri ve interaktif ses sistemleri
• Küçük Ev Sinema Sistemleri: Kompakt TV ve bilgisayar ses güçlendirme çözümleri
• Multimedya Hoparlörleri: Bilgisayar ve akıllı cihaz ses sistemleri
• Taşınabilir Ses Cihazları: Pil ile çalışan ses sistemleri ve amplifikatörler
• Eğitim Setleri: Elektronik ve ses mühendisliği laboratuvar uygulamaları
• Hobi Robotik Projeleri: Ses çıkışı gerektiren robotik uygulamalar
• Otomobil Ses Sistemleri: Araç içi küçük ses güçlendiricileri
• Müzik Enstrümanları: Elektrikli müzik aletleri için mini amplifikatörler
• İnteraktif Sanat Enstalasyonları: Ses içeren sanat ve sergi projeleri

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, amfi performansını ve ömrünü etkiler.

---

TDA7297 Entegresi ve Devre Tasarımı

TDA7297 entegresinin özellikleri ve amfi devresinin tasarım prensipleri.

TDA7297, ST Microelectronics tarafından üretilen çift kanallı, düşük ısı üreten bir ses amplifikatör entegresidir. Bu yongayı temel alan amfi devresi, optimum ses performansı için tasarlanmıştır.

TDA7297 Entegre Özellikleri:

Amplifikatör yongasının temel özellikleri:

• Multiwatt11 Paket: Verimli ısı dağıtımı için tasarlanmış yüksek güçlü paket.
• Çift Monolitik Yapı: İki bağımsız amplifikatör kanalı tek yonga üzerinde.
• Düşük Bekleme Akımı: Standby modunda minimum güç tüketimi.
• Düşük Distorsiyon: Temiz ses üretimi için optimize edilmiş iç devre.
• Sessiz Başlatma/Durdurma: Pop ve tıklama gürültülerini önleyen yumuşak geçiş devresi.

Bu özellikler, modüller kategorisinde yer alan diğer ses işleme devreleriyle uyumlu performans sağlar.

Devre Tasarım Felsefesi:

TDA7297 amfi modülünün tasarım yaklaşımı:

• Minimalist Yaklaşım: En az sayıda harici bileşenle maksimum performans.
• Optimum PCB Tasarımı: Sinyal yolları kısa tutularak gürültü minimuma indirilmiş.
• Termal Yönetim: Entegre ve PCB tasarımında etkin ısı dağıtımı dikkate alınmış.
• Giriş Filtreleme: Yüksek frekanslı gürültüleri elimine eden giriş devresi.
• Terminal Blok Yerleşimi: Giriş, çıkış ve güç bağlantıları için mantıksal düzen.

Bu tasarım yaklaşımı, kullanım kolaylığı ve güvenilir performans sağlar.

Besleme Devresi Tasarımı:

Güç besleme kısmının özellikleri:

• Giriş Filtresi: Besleme hattından gelebilecek gürültüleri süzen kapasitörler.
• Decoupling: Yüksek frekanslı dalgalanmaları bypass eden kapasitörler.
• Ters Polarite Koruması: Yanlış bağlantılara karşı koruyucu elemanlar (bazı modellerde).
• Geniş Çalışma Aralığı: 6V-18V arası esnek besleme imkanı sunan devre tasarımı.
• Düşük Dropout: Minimum voltaj düşümü ile etkin enerji kullanımı.

Besleme devresinin bu özellikleri, farklı güç kaynaklarıyla uyumlu çalışabilmeyi sağlar.

---

Ses Performansı ve Optimizasyon

TDA7297 amfi devresinin ses karakteristikleri ve optimum performans için ayarlar.

TDA7297 amfi devresi, dengeli bir frekans tepkisi ve net bir ses çıkışı sunar. Çeşitli düzenlemelerle farklı uygulamalar için ses karakteristiği optimize edilebilir.

Frekans Tepkisi ve Ses Karakteristiği:

Amfi devresinin ses performans özellikleri:

• Geniş Frekans Aralığı: 20Hz-20kHz tamamen işitilebilir spektrumu kapsar.
• Dengeli Frekans Tepkisi: Tüm ses spektrumunda nispeten düz bir tepki eğrisi.
• Orta Düzey Çıkış Empedansı: Farklı hoparlör tiplerine uyumlu çıkış karakteristiği.
• Düşük Çapraz Geçiş Distorsiyonu: Temiz ve ayrıntılı orta seviye frekanslar.
• Dinamik Aralık: Geniş bir dinamik aralıkla detayları yakalayabilen performans.

Bu karakteristikler, müzik dinleme ve genel ses uygulamaları için uygun bir profil sunar.

Optimum Hoparlör Eşleştirmesi:

En iyi ses performansı için hoparlör seçimi rehberi:

• Empedans Uyumu: 4-8Ω arası hoparlörler ideal performans sağlar.
• Güç Kapasitesi: 15-30W RMS güç kapasiteli hoparlörler önerilir.
• Verimlilik Faktörü: 86dB/W/m ve üzeri verimlilikle daha yüksek ses seviyesi.
• Frekans Tepkisi: Geniş frekans tepkisine sahip hoparlörler daha dengeli ses sunar.
• Boyut Uyumu: 4-6 inç boyutundaki hoparlörler genel amaçlı kullanım için idealdir.

Doğru hoparlör seçimi, amfi performansını önemli ölçüde etkileyebilir.

Ses Kalitesi Optimizasyonu:

Daha iyi ses performansı için uygulama önerileri:

• Güç Kaynağı Filtrasyonu: İlave filtreleme kapasitörleri ile daha temiz besleme.
• Giriş Sinyal Seviyesi: Giriş sinyalini distorsiyonu önleyecek seviyede tutma.
• Kablolama Kalitesi: Yüksek kaliteli ve kısa sinyal kabloları ile gürültü azaltma.
• Topraklama Optimizasyonu: Tek nokta toprak bağlantısı ile gürültü döngülerini önleme.
• Akustik İzolasyon: Montaj yüzeyinden gelecek titreşimleri önleyici tedbirler.

Bu optimizasyonlar, mevcut donanımdan en iyi ses kalitesini elde etmeye yardımcı olur.

---

Arduino ve Mikrocontroller Entegrasyonu

TDA7297 amfi devresini Arduino ve diğer mikrodenetleyici projeleriyle entegre etme yöntemleri.

TDA7297 amfi devresi, Arduino ve diğer mikrodenetleyicilerle kolaylıkla entegre edilebilir. Ses uygulamaları, müzik çalma sistemleri ve interaktif projeler için ideal bir ses çıkış çözümüdür.

Arduino Bağlantı Şeması:

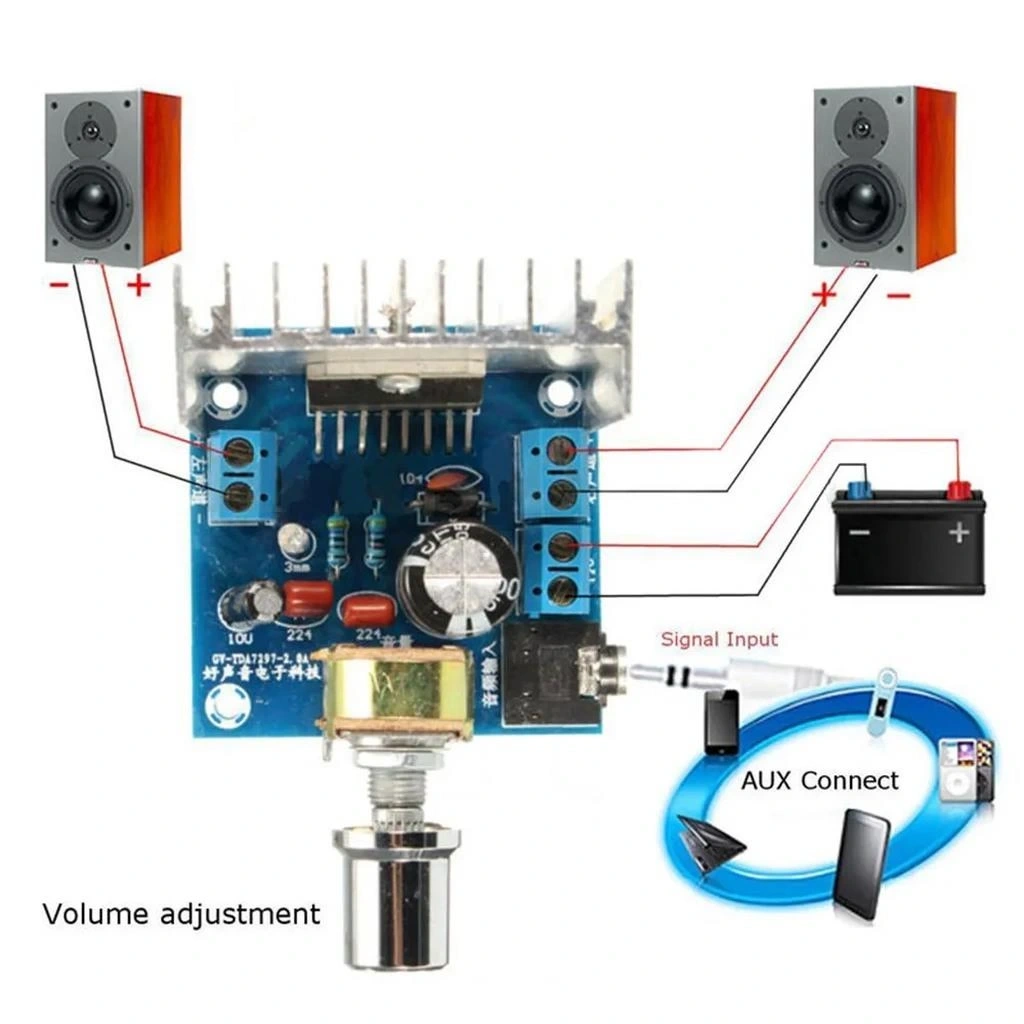

Arduino ile TDA7297 amfi devresinin temel bağlantı yapılandırması:

• Güç Bağlantısı: Arduino'nun 5V çıkışı yerine harici 12V güç kaynağı kullanın.
• Ses Sinyali: Arduino'nun PWM pininden bir RC filtresi üzerinden amfi girişine bağlantı.
• Mute/Standby Kontrolü: Arduino dijital pininden TDA7297'nin ST-BY pinine bağlantı.
• Ortak Toprak: Arduino GND ile amfi devresinin GND pini arasında bağlantı.
• Ses Kontrolü: Arduino analog çıkışından bir potansiyometre veya dijital potansiyometre ile.

Bu temel bağlantı düzeni, Arduino'nun ses kontrol yeteneklerini genişletir.

PWM Ses Üretimi ve Filtreler:

Arduino'dan ses sinyali üretme ve iyileştirme teknikleri:

• PWM Frekansı Ayarı: TimerOne kütüphanesi ile daha yüksek PWM frekansı ayarlama.
• RC Alçak Geçiren Filtre: 10kΩ direnç ve 0.1μF kapasitör ile PWM sinyalini filtreleme.
• Filtre Optimizasyonu: Cut-off frekansını 10-20kHz arası ayarlama.
• Çift Kaynak Filtresi: İkinci dereceden Sallen-Key filtresi ile daha temiz sinyal.
• Sinyal Buffer: Op-amp buffer devresi ile empedans uyumlandırma.

PWM ses sinyallerinin uygun şekilde filtrelenmesi, amfi çıkışında daha temiz bir ses sağlar.

Örnek Arduino Kod Parçası:

const int audioPin = 9;    // PWM çıkış pini
const int mutePin = 7;     // Mute/Standby kontrol pini
const int sampleRate = 8000;  // Örnek hızı
const int toneFreq = 440;     // 440 Hz = A notası

void setup() {
  pinMode(audioPin, OUTPUT);
  pinMode(mutePin, OUTPUT);
  digitalWrite(mutePin, HIGH);  // Amfiyi aktif et
}

void loop() {
  // Basit bir sinüs dalgası oluşturma
  for (int i = 0; i < 360; i++) {
    float sinVal = sin(radians(i));
    int pwmVal = 127 + 127 * sinVal;
    analogWrite(audioPin, pwmVal);
    delayMicroseconds(1000000 / sampleRate);
  }
}

Bu basit kod örneği, Arduino'nun PWM çıkışı üzerinden temel bir ses sinyali oluşturur.

---

DIY Proje Fikirleri ve Örnekler

TDA7297 amfi devresi kullanarak gerçekleştirilebilecek yaratıcı projeler ve uygulama örnekleri.

TDA7297 amfi devresi, çeşitli ses projeleri için mükemmel bir yapı taşıdır. Basit müzik sistemlerinden karmaşık interaktif uygulamalara kadar geniş bir yelpazede kullanılabilir.

Temel Ses Sistemleri:

TDA7297 ile oluşturulabilecek basit müzik ve ses sistemleri:

• Bluetooth Hoparlör: Bluetooth modülü ve lityum batarya ile taşınabilir hoparlör.
• MP3 Çalar Amplifikatörü: SD kart modülü ve Arduino ile kompakt müzik sistemi.
• Bilgisayar Hoparlör Sistemi: 2.0 kanal aktif hoparlör düzeni.
• Vintage Radyo Restorasyonu: Eski radyolara modern ses güçlendirici ekleme.
• TV Ses Yükseltici: Televizyon ses çıkışını güçlendiren kompakt sistem.

Bu sistemler, basit komponentlerle evde kolayca yapılabilir.

İnteraktif Ses Projeleri:

Sensörler ve mikrodenetleyicilerle entegre edilmiş ses uygulamaları:

• Hareket Sensörlü Müzik Kutusu: PIR sensörü ile tetiklenen müzik sistemi.
• Alkış İle Kontrol: Ses sensörü ile kontrol edilen müzik ve ışık sistemleri.
• Dokunmatik Enstrüman: Kapasitif sensörler ile yapılmış interaktif müzik aleti.
• Parmak İzi Kontrollü Kişisel Müzik Sistemi: Biyometrik tanıma ile kişiselleştirilmiş müzik.
• Akıllı Ev Ses Kontrolü: Ev otomasyonu ile entegre edilmiş çok odalı ses sistemi.

Bu interaktif projeler, ses deneyimini daha kişiselleştirilmiş ve ilgi çekici hale getirir.

Eğitim ve Deneysel Projeler:

Öğrenme amacıyla yapılabilecek ses deneyleri ve eğitim projeleri:

• Spektrum Analizörü: Ses frekanslarını görselleştiren LED/LCD ekranlı sistem.
• Dijital Ses Prosesörü: Arduino ve DSP algoritmaları ile basit ses efekt işlemcisi.
• Ses Dalgaları Demonstratörü: Ses dalgalarının fiziksel özelliklerini gösteren eğitim seti.
• VU Metre Projesi: Ses seviyesini görsel olarak gösteren klasik VU metre yapımı.
• Elektronik Müzik Enstrümanı: Sensörler ve ses sentezi ile yapılan deneysel enstrümanlar.

Bu projeler, ses elektroniği ve dijital sinyal işleme konularında pratik deneyim kazandırır.

---

Sorun Giderme ve Performans İyileştirme

TDA7297 amfi devresinde karşılaşılabilecek sorunlar, çözümleri ve optimal performans için öneriler.

TDA7297 amfi devresi genellikle güvenilir çalışır, ancak bazı yaygın sorunlarla karşılaşılabilir. Doğru montaj ve ince ayarlarla bu sorunlar giderilebilir ve performans optimize edilebilir.

Yaygın Sorunlar ve Çözümleri:

TDA7297 amfi modülü kullanırken karşılaşılan tipik sorunlar:

• Düşük Ses Çıkışı: Giriş sinyal seviyesini kontrol edin veya preamplifikatör ekleyin.
• Ses Distorsiyonu: Besleme voltajını ölçün, güç kaynağı kapasitesini artırın.
• Hum ve Gürültü: Topraklama bağlantılarını iyileştirin, kablolama düzenini optimize edin.
• Isınma Sorunları: Küçük bir soğutucu ekleyin veya fan ile aktif soğutma sağlayın.
• Mute Fonksiyonu Çalışmıyor: Mute pininin bağlantısını kontrol edin, pull-up/down direnci ekleyin.

Pek çok sorun, basit bağlantı ve besleme düzenlemeleriyle çözülebilir.

Performans İyileştirme İpuçları:

TDA7297 amfi devresinden daha iyi performans almak için öneriler:

• Stabilize Güç Kaynağı: Regüle edilmiş ve filtrelenmiş güç kaynağı kullanın.
• Giriş Sinyal Koşullandırma: Preamplifikatör veya ton kontrol devresi ekleyin.
• Yüksek Kaliteli Kapasitörler: Güç filtresi için düşük ESR'li kapasitörler kullanın.
• PCB İyileştirmeleri: Geniş güç ve toprak hatları ile bakır alanları artırın.
• Termal Yönetim: İyi bir soğutucu ve termal macun ile ısı dağıtımını iyileştirin.

Bu iyileştirmeler, ses kalitesini ve genel sistem güvenilirliğini artırır.

Uzun Vadeli Güvenilirlik İçin Öneriler:

Amfi devresinin ömrünü uzatmak için dikkat edilmesi gerekenler:

• Aşırı Yükten Kaçınma: Sürekli olarak maksimum güçte çalıştırmaktan kaçının.
• Termal Çevrimleri Sınırlama: Sık açıp kapatma işlemlerinden kaçının.
• Nem ve Toz Kontrolü: Devre koruyucu bir muhafaza içine alınmalıdır.
• Güç Açma Sırası: Önce kaynağı, sonra girişi bağlayarak geçiş gürültülerini önleyin.
• Periyodik Bakım: Bağlantıları kontrol edin ve birikmiş tozu temizleyin.

Bu önlemler, amfi devresinin uzun yıllar sorunsuz çalışmasını sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x TDA7297 Amfi Devresi Amplifikatör Çift Kanal 2x15W

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
