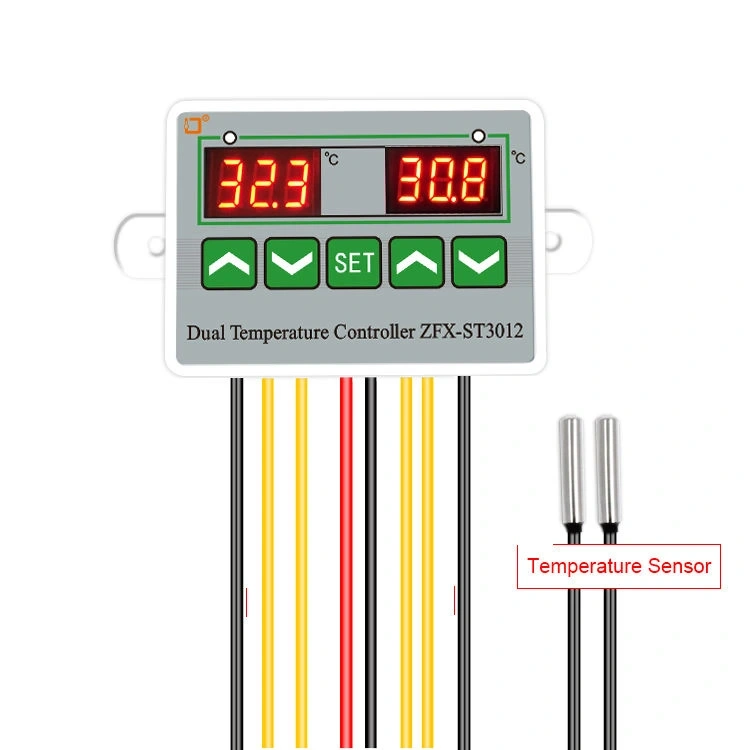

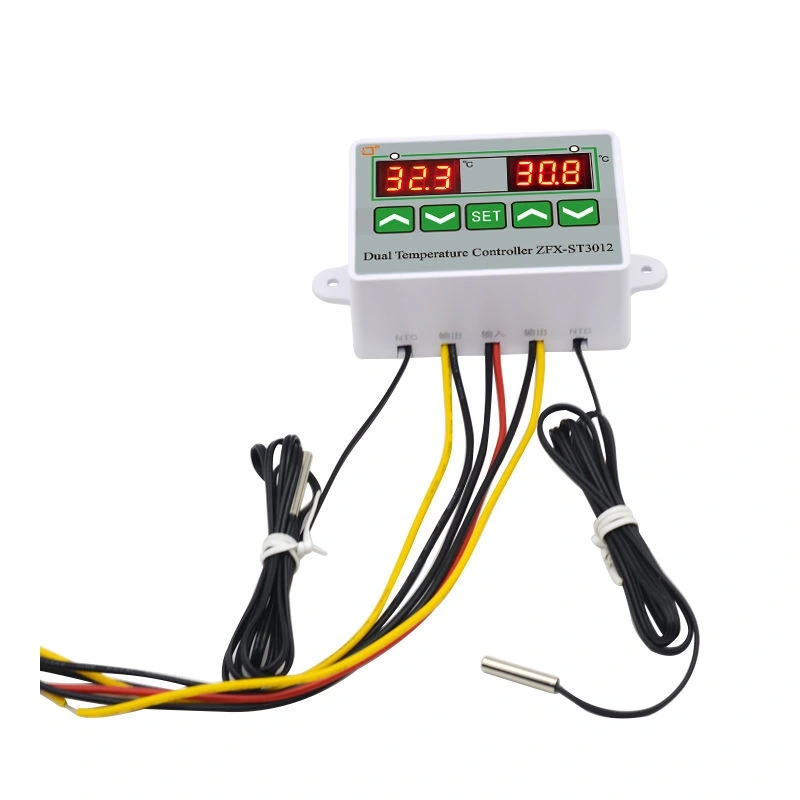

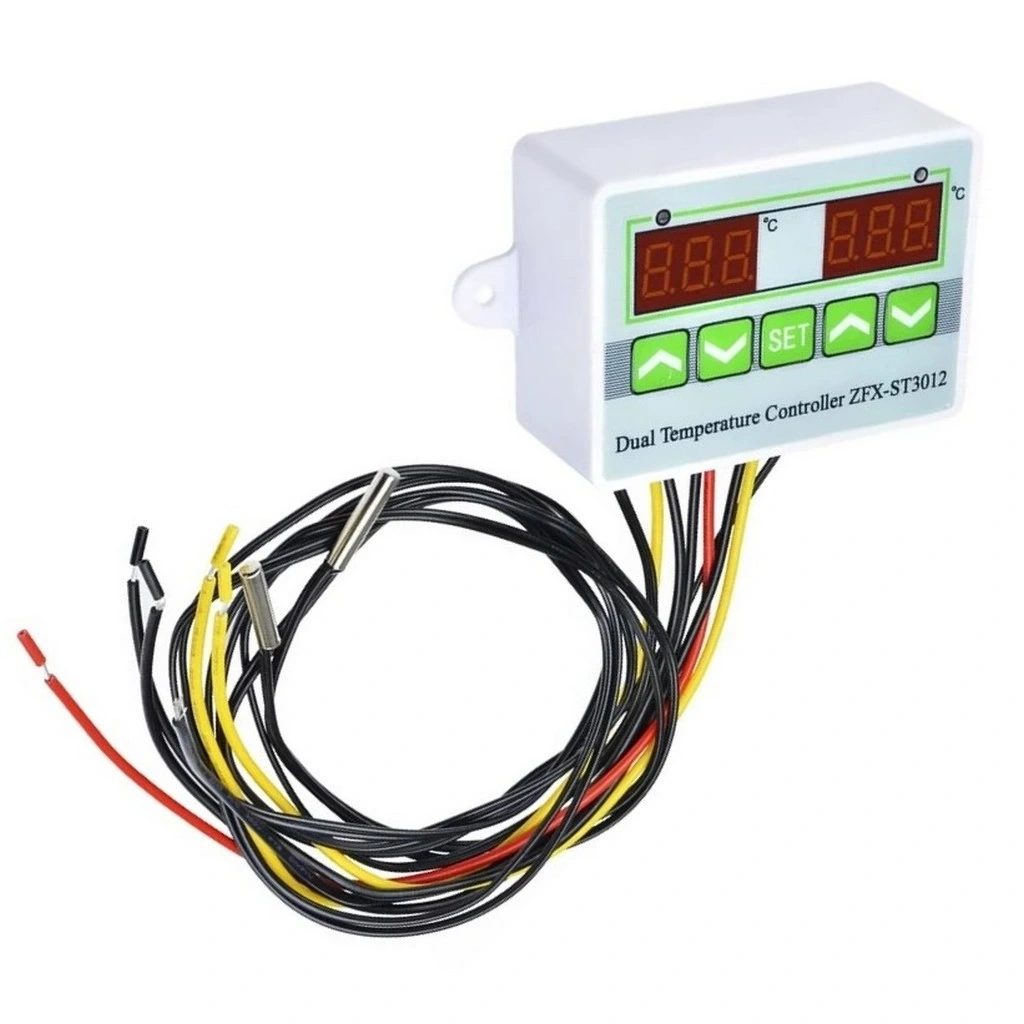

ZFX-ST3012 220V Çift Röle Çıkışlı Termostat - Sıcaklık Kontrol Cihazı

ZFX-ST3012 220V Çift Röle Çıkışlı Termostat Sıcaklık Kontrol Cihazı

ZFX-ST3012 Sıcaklık Kontrol Cihazı, çift röle çıkışı ile hem ısıtma hem soğutma fonksiyonlarını aynı anda kontrol edebilen profesyonel bir dijital termostattır. -50°C ile +110°C arasındaki geniş sıcaklık ölçüm aralığı sayesinde çeşitli endüstriyel ve ticari uygulamalarda kullanım için idealdir. Yüksek hassasiyetli NTC sensörü ile ±0.5°C doğrulukta ölçüm yapabilen bu cihaz, 220V şebeke gerilimi ile çalışır ve kompakt boyutlarına rağmen güçlü performans sunar.

Bu ölçüm ve test aleti, ısıtma ve soğutma ekipmanlarının otomatik kontrolü için ideal çözüm sunar. Çift dijital göstergesi sayesinde hem mevcut sıcaklık hem de ayarlanan sıcaklık değerini aynı anda görebilirsiniz. Cihazın panel montaj tasarımı, ön panel boyutları 77x35mm, montaj derinliği sadece 72mm olup, standart kontrol panellerine kolayca entegre edilebilir. Her rölenin 10 amper akım taşıma kapasitesi, birçok endüstriyel cihazı doğrudan kontrol etmenize olanak tanır.

Çok yönlü kullanım özellikleri sunan bu sıcaklık kontrol cihazı, kullanıcı tarafından ayarlanabilen histerezis değeri, sensör kalibrasyonu ve kontrol parametreleri ile her uygulama için optimize edilebilir. Çalışma modları arasında kolay geçiş yapılabilir; tek röle modu, çift bağımsız röle modu veya ısıtma-soğutma çift röle modu seçilebilir. Ayrıca, sensör hatası veya sıcaklık limiti aşımında devreye giren alarm fonksiyonu ile sistem güvenliği sağlanır.

ZFX-ST3012 Termostat, mikro işlemci tabanlı yapısı ile güvenilir ve kararlı çalışma sunar. Cihaz, elektrik kesintisinde bile ayarları kalıcı hafızasında saklayarak, güç geldiğinde kaldığı yerden devam eder. Üç düğmeli basit kullanıcı arayüzü, karmaşık parametre ayarlarını bile kolaylaştırır. İnkübatörlerden soğutucu sistemlere, sera kontrolünden endüstriyel proses kontrolüne kadar geniş bir uygulama yelpazesinde kullanılabilir. Su geçirmez ön paneli ile nemli ortamlarda bile güvenle çalışabilir.

Röle çıkışları arasında ayarlanabilir gecikme süresi özelliği, özellikle kompresörlü soğutma sistemlerinde kısa çevrim koruması sağlayarak ekipmanlarınızın ömrünü uzatır. Güvenlik için ekstra koruma özelliklerine sahip olan cihaz, maksimum ve minimum sıcaklık limitlerini aşma durumunda sesli ve görsel uyarı verir. Ayrıca, fabrika ayarlarına dönüş seçeneği, yanlış programlama durumlarında hızlı çözüm sağlar. Bu kompakt ve çok fonksiyonlu termostat, hem profesyonel hem de hobi amaçlı sıcaklık kontrolü ihtiyaçlarınızı karşılamak için uygun fiyatlı ve güvenilir bir çözümdür.

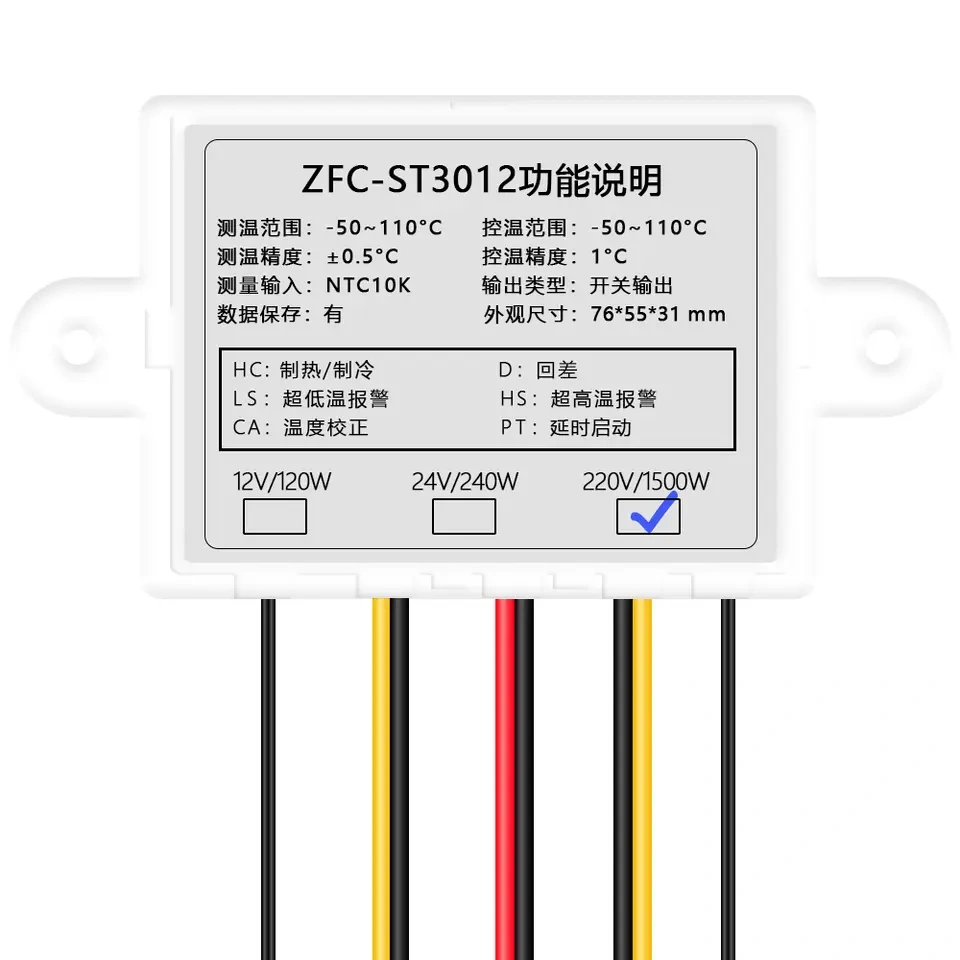

Teknik Özellikler

ZFX-ST3012 220V Çift Röle Çıkışlı Termostat Sıcaklık Kontrol Cihazı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: ZFX-ST3012.
• Çalışma Gerilimi: 220V AC (±15%), 50/60Hz,
• Güç Tüketimi: <3W
• Sıcaklık Ölçüm Aralığı: -50°C ~ +110°C
• Sıcaklık Ölçüm Doğruluğu: ±0.5°C
• Ekran: Çift dijital gösterge (LED, kırmızı)
• Ekran Çözünürlüğü: 0.1°C
• Sensör Tipi: NTC termistör (10K/3950)
• Sensör Kablo Uzunluğu: 1 metre (standart)
• Röle Çıkışları: 2 adet (Isıtma ve Soğutma için)
• Röle Kontak Kapasitesi: 10A/220V AC (her röle için)
• Kontrol Modları:
  • Tek röle modu
  • Çift bağımsız röle modu
  • Isıtma-Soğutma çift röle modu
• Histerezis Aralığı: 0.1°C ~ 15°C (ayarlanabilir)
• Kalibrasyon Aralığı: ±10°C
• Kompresör Koruma Gecikmesi: 0-10 dakika (ayarlanabilir)
• Sıcaklık Alarm Fonksiyonu: Var (yüksek ve düşük sıcaklık alarmı)

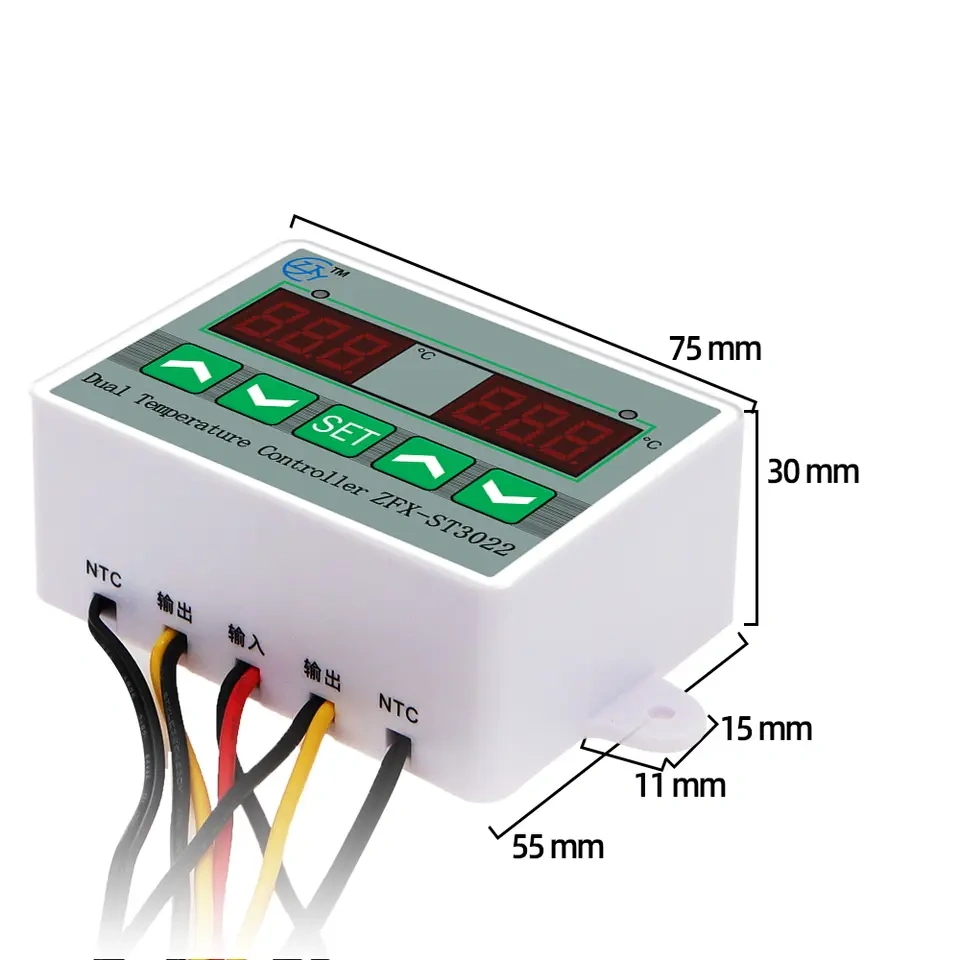

• Ön Panel Boyutları: 77mm × 35mm
• Montaj Delik Boyutu: 71mm × 29mm
• Montaj Derinliği: 72mm
• Ön Panel Koruma Sınıfı: IP65 (su geçirmez)
• Çalışma Ortamı:
  • Sıcaklık: -10°C ~ 60°C
  • Nem: 10% ~ 90% RH (yoğuşmasız)
• Gövde Malzemesi: ABS plastik (alev geciktirici)
• Ağırlık: Yaklaşık 120g
• Bellek Özelliği: EEPROM (elektrik kesintisinde ayarları koruma)
• Kullanıcı Arabirimi: 3 düğmeli ön panel kontrol
• Terminal Bağlantısı: Vidalı klemens tipi
• Kablo Giriş Çapı: Maksimum 2.5mm²
• Sertifikalar: CE, RoHS
• Alarm Göstergesi: LED ve opsiyonel sesli uyarı
• Fabrika Ayarlarına Dönüş: Var
• Kontrol Algoritması: ON/OFF kontrol
• Örnekleme Süresi: 0.5 saniye
• Döngü Başına Güncelleme Süresi: 1 saniye

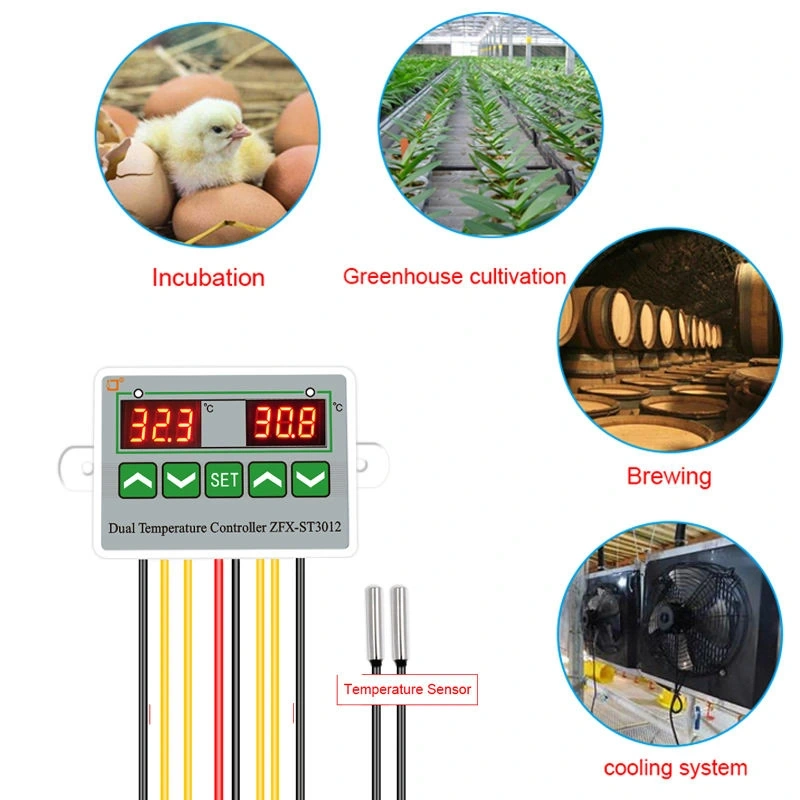

Kullanım Alanları

ZFX-ST3012 220V Çift Röle Çıkışlı Termostat Sıcaklık Kontrol Cihazı'nın kullanılabileceği çeşitli alanlar ve uygulamalar.

Soğutma Sistemleri

• Endüstriyel soğutucular
• Ticari buzdolapları ve dondurucular
• Soğuk depo kontrol sistemleri
• Şarap soğutucuları
• Gıda saklama üniteleri

Isıtma Sistemleri

• Endüstriyel fırınlar
• Sera ısıtma kontrol sistemleri
• Su ısıtıcıları
• Elektrikli ısıtıcıların kontrolü
• Kombi ve kazan kontrol sistemleri

Tarım ve Hayvancılık

• Kuluçka makineleri
• Sera iklim kontrolü
• Hayvan barınakları sıcaklık kontrolü
• Akvaryum ve teraryum sistemleri
• Tarımsal depolama tesisleri

Gıda İşleme

• Fermentasyon kontrol sistemleri
• Pastörizasyon ekipmanları
• Gıda kurutma sistemleri
• Çikolata temperleyiciler
• Gıda olgunlaştırma odaları

Endüstriyel Uygulamalar

• Kimyasal proses kontrolü
• Laboratuvar ekipmanları
• Test kabinleri
• Üretim hattı sıcaklık kontrolü
• Kalite kontrol sistemleri

Özel Uygulamalar

• DIY projeleri
• Hobi malzeme kurutucuları
• Ev yapımı fermentasyon sistemleri
• Küçük ölçekli bira üretimi
• Ev tipi enerji tasarruf sistemleri

Avantajlar ve Özellikler

ZFX-ST3012 220V Çift Röle Çıkışlı Termostat Sıcaklık Kontrol Cihazı'nın sağladığı avantajlar ve özellikler.

• Çift Röle Kontrolü: Hem ısıtma hem soğutma sistemlerini tek cihazla kontrol edebilme
• Geniş Ölçüm Aralığı: -50°C ile +110°C arasında hassas ölçüm
• Yüksek Güvenilirlik: ±0.5°C sıcaklık ölçüm doğruluğu
• Çift Ekran: Mevcut ve ayarlanan sıcaklık değerlerini aynı anda görebilme
• Ayarlanabilir Histerezis: 0.1°C ile 15°C arasında hassas kontrol
• Kompresör Koruma: Kısa çevrim koruma gecikmesi ile ekipman ömrünü uzatma
• Kalibrasyon İmkanı: ±10°C aralığında sensör kalibrasyonu yapabilme
• Alarm Fonksiyonu: Yüksek ve düşük sıcaklık limitleri için sesli ve görsel uyarı
• Su Geçirmez Panel: IP65 koruma sınıfı ile nemli ortamlarda güvenli kullanım
• Kompakt Boyut: Standart panel açıklıklarına uygun 77×35mm ölçüleri
• Kolay Kurulum: Standart montaj braketleri ile hızlı panel montajı
• Yüksek Yük Kapasitesi: Her röle için 10A/220V taşıma kapasitesi
• Bellek Özelliği: Elektrik kesintilerinde ayarları koruma
• Çoklu Çalışma Modu: Tek röle, çift bağımsız röle veya ısıtma-soğutma modu
• Kullanıcı Dostu: Basit 3 düğmeli kontrol ile kolay programlama

Kurulum ve Kullanım Rehberi

ZFX-ST3012 220V Çift Röle Çıkışlı Termostat Sıcaklık Kontrol Cihazı'nın doğru kurulumu ve kullanımı için rehber.

Montaj ve Bağlantı Adımları:

• Panel Montajı:
  • 71mm × 29mm boyutlarında dikdörtgen bir delik açın
  • Cihazı ön taraftan panel deliğine yerleştirin
  • Cihazla birlikte gelen montaj klipslerini kullanarak arka taraftan sabitleyin
  • Aşırı sıkıştırmadan, cihazın panele tam oturduğundan emin olun

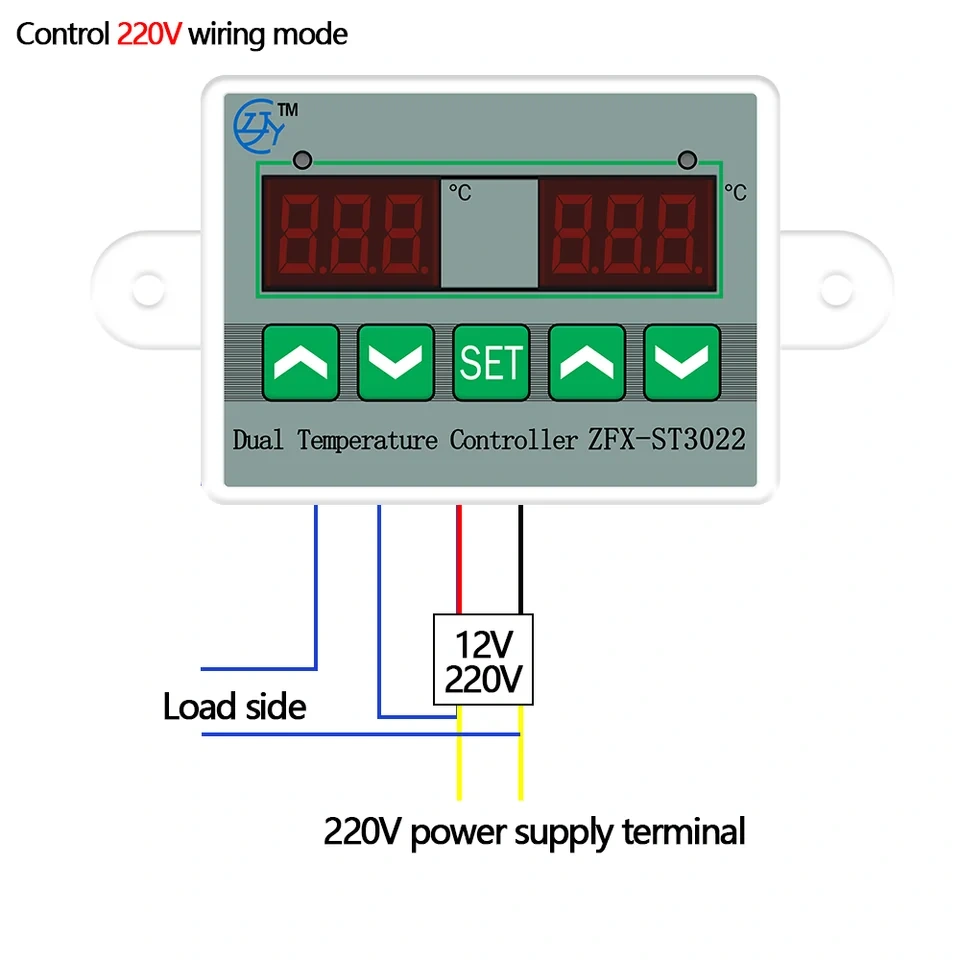

• Elektrik Bağlantıları:
  • Tüm bağlantıları yapmadan önce elektriği kesin
  • Güç kaynağını (220V AC) ilgili terminallere bağlayın
  • NTC sensörünü polarite gözetmeksizin sensör terminallerine bağlayın
  • Birinci röleye (genellikle ısıtma için) kontrol edilecek cihazı bağlayın
  • İkinci röleye (genellikle soğutma için) kontrol edilecek ikinci cihazı bağlayın
  • Tüm kabloların sıkıca bağlandığından emin olun
• Sensör Yerleşimi:
  • Sensörü sıcaklığı ölçülecek ortama veya yüzeye doğru şekilde yerleştirin
  • Sensörü doğrudan ısıtıcı veya soğutucu elemanlara temas ettirmeyin
  • Ortamı en iyi temsil edecek bir konum seçin
  • Gerekirse sensör kablosunu uzatmak için ekranlı kablo kullanın (maksimum 50m)
  • Sensör kablosunu güç kablolarından uzak tutun

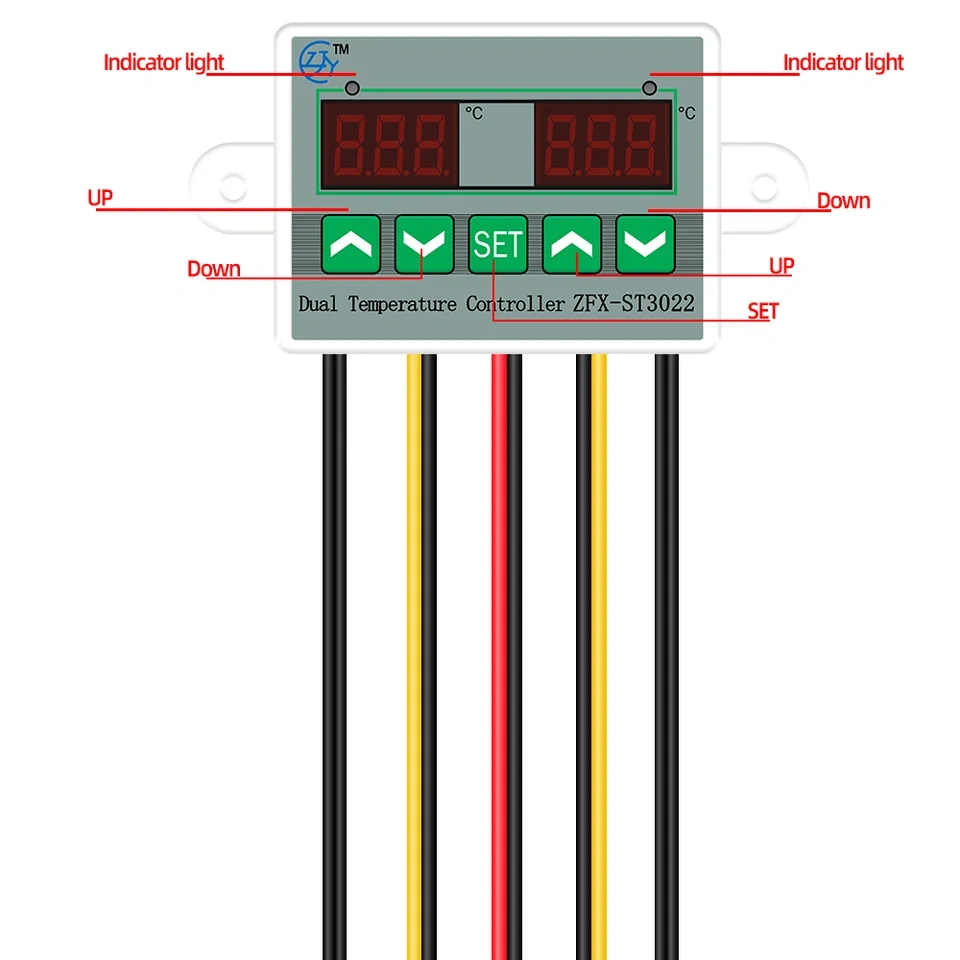

Temel Ayarlar ve Programlama:

• Sıcaklık Ayarı (Set Değeri):
  • SET düğmesine kısa basın, ayar değeri yanıp sönecektir
  • Yukarı/aşağı ok tuşlarıyla istenen sıcaklık değerini ayarlayın
  • SET düğmesine tekrar basarak onaylayın veya 5 saniye bekleyin
• Parametre Ayarları:
  • SET düğmesini 3 saniye basılı tutun, "P0" parametresi görünecektir
  • Yukarı/aşağı ok tuşlarıyla parametreler arasında geçiş yapın (P0, P1, P2...)
  • İstenen parametreyi seçip SET düğmesine basın
  • Yukarı/aşağı ok tuşlarıyla parametre değerini ayarlayın
  • SET düğmesine basarak onaylayın
  • Normal çalışma moduna dönmek için SET düğmesine 3 saniye basın veya 30 saniye bekleyin
• Çalışma Modu Ayarı:
  • "P0" parametresini seçin ve istenen çalışma modunu ayarlayın:
  • 0: Tek röle modu (1. röle ısıtma kontrolü için)
  • 1: Tek röle modu (1. röle soğutma kontrolü için)
  • 2: Çift röle modu (ısıtma-soğutma kontrolü)
  • 3: Bağımsız çift röle modu (iki farklı sıcaklık için)
• Histerezis Ayarı:
  • "P1" parametresini seçerek birinci röle için histerezis değerini ayarlayın
  • "P2" parametresini seçerek ikinci röle için histerezis değerini ayarlayın
  • Histerezis, cihazın açma-kapama aralığını belirler (0.1°C-15°C)
• Sensör Kalibrasyonu:
  • "P3" parametresini seçerek sensör kalibrasyon değerini ayarlayın
  • Pozitif veya negatif değerler girilebilir (±10°C)

Gelişmiş Ayarlar:

• Kompresör Koruma Gecikmesi:
  • "P4" parametresini seçerek gecikme süresini dakika cinsinden ayarlayın (0-10 dakika)
  • Soğutma kompresörlerinin korunması için en az 3-5 dakika önerilir
• Yüksek Sıcaklık Alarmı:
  • "P5" parametresini seçerek üst limit alarm değerini ayarlayın
  • Sıcaklık bu değerin üzerine çıktığında alarm devreye girer
• Düşük Sıcaklık Alarmı:
  • "P6" parametresini seçerek alt limit alarm değerini ayarlayın
  • Sıcaklık bu değerin altına düştüğünde alarm devreye girer
• Alarm Gecikme Süresi:
  • "P7" parametresini seçerek alarm gecikmesini ayarlayın
  • Kısa süreli sıcaklık dalgalanmalarında gereksiz alarm verilmesini önler
• İkinci Röle Set Değeri (Bağımsız Modda):
  • "P8" parametresini seçerek ikinci röle için sıcaklık ayar değerini belirleyin
  • Bu parametre sadece bağımsız çift röle modunda (P0=3) kullanılır
• Fabrika Ayarlarına Dönüş:
  • "P9" parametresini seçin ve değeri "1" olarak ayarlayın
  • Onaylamak için SET düğmesine basın
  • Tüm parametreler fabrika varsayılan değerlerine sıfırlanacaktır

Kullanım Tavsiyeleri:

• Isıtıcılar için düşük histerezis değeri (0.5-1°C) daha hassas kontrol sağlar
• Soğutucular için yüksek histerezis değeri (2-4°C) kompresörü korur
• Alarm limitlerini normal çalışma aralığının biraz dışında ayarlayın
• Sensör kalibrasyonunu referans bir termometre ile karşılaştırarak yapın
• Sensör kablosunu elektromanyetik girişimden korumak için ekranlı kablo kullanın
• Kontrol edilen cihazların toplam akımının 10A'i geçmemesine dikkat edin
• Daha yüksek akımlar için röle çıkışlarına kontaktör bağlayın

Sorun Giderme ve Bakım

ZFX-ST3012 220V Çift Röle Çıkışlı Termostat Sıcaklık Kontrol Cihazı'nın bakımı ve olası sorunların çözümü.

Sık Karşılaşılan Sorunlar

• Ekranda "---" Gösterimi:
  • Sensör bağlantılarını kontrol edin
  • Sensör kablosunda kopukluk olup olmadığını kontrol edin
  • Sensörü değiştirin
• Ekranda "HHH" Gösterimi:
  • Sıcaklık ölçüm aralığının üzerinde bir değer (>110°C)
  • Sensörün doğru konumlandırıldığından emin olun
  • Sensörü aşırı sıcaklık kaynaklarından uzaklaştırın
• Ekranda "LLL" Gösterimi:
  • Sıcaklık ölçüm aralığının altında bir değer (<-50°C)
  • Sensörün donmadığından emin olun
  • Sensör kısa devre olup olmadığını kontrol edin
• Röle Çalışmıyor:
  • Çalışma modunun doğru ayarlandığını kontrol edin
  • Histerezis değerini kontrol edin, çok yüksek olabilir
  • Röle gecikmesi ayarını kontrol edin
  • Bağlantıları kontrol edin
• Sıcaklık Doğru Ölçülmüyor:
  • Sensör kalibrasyonunu kontrol edin
  • Sensörün doğru konumlandırıldığından emin olun
  • Sensör kablosunun güç kablolarından uzak olduğundan emin olun
  • Referans bir termometre ile karşılaştırın
• Cihaz Açılmıyor:
  • Güç bağlantılarını kontrol edin
  • Besleme voltajının 220V AC olduğunu doğrulayın
  • Sigortaları kontrol edin
• Ekran Yanıp Sönüyor:
  • Alarm durumu olabilir, sıcaklık limitlerini kontrol edin
  • Sensör hatasını giderin
  • Alarm fonksiyonunu devre dışı bırakmak için parametreleri ayarlayın

Bakım Önerileri

• Düzenli Kontroller:
  • Terminal bağlantılarının sıkılığını periyodik olarak kontrol edin
  • Sensör kablo ve bağlantılarını aşınma ve hasar açısından kontrol edin
  • Sensör okumalarını referans bir termometre ile karşılaştırın
  • Röle kontaklarının aşınma durumunu kontrol edin
• Temizlik:
  • Cihazın ön panelini yumuşak, hafif nemli bir bezle temizleyin
  • Aşındırıcı temizlik maddeleri kullanmayın
  • Terminalleri ve bağlantı noktalarını tozsuz tutun
  • Sensörü düzenli olarak temizleyin, özellikle yağlı veya tozlu ortamlarda
• Sensör Koruması:
  • Sensörü mekanik darbelerden koruyun
  • Sensör kablosunu aşırı bükmekten ve germekten kaçının
  • Sensörü kimyasal maddelerden uzak tutun
  • Sensörü yüksek nemli ortamlarda kullanırken su geçirmez koruma sağlayın
• Periyodik Bakım:
  • 6 aylık periyotlarla kalibrasyon kontrolü yapın
  • Yılda bir kez tüm parametre ayarlarını gözden geçirin
  • Röle kontaklarını yılda bir kontrol edin, gerekirse cihazı değiştirin
  • Tozlu ortamlarda cihazın havalandırma açıklıklarını temizleyin
• Uzun Süreli Depolama:
  • Cihazı kuru ve serin bir ortamda saklayın
  • Orijinal ambalajında veya statik elektrikten koruyucu bir poşette muhafaza edin
  • Uzun süre kullanılmayacaksa bağlantıları sökün
  • Sensörü temiz ve korunaklı bir şekilde saklayın

Güvenlik Önlemleri

• Cihazın montajını ve bağlantılarını yaparken elektriği kesin
• Elektrik bağlantılarını yaparken yerel elektrik yönetmeliklerine uyun
• Yüksek akımlı cihazlar için ek kontaktör kullanın
• Cihazı patlayıcı veya yanıcı ortamlarda kullanmayın
• Kapasitif yükler (motor, kompresör) için kompresör koruma gecikmesini mutlaka ayarlayın
• Sensörü zararlı kimyasallardan koruyun
• Cihazı su ve nemden koruyun (ön panel hariç)

Paket İçeriği

• ZFX-ST3012 220V Çift Röle Çıkışlı Termostat Sıcaklık Kontrol Cihazı

İlgili Ürün Kategorilerimiz

Ürün Hakkında Sıkça Sorulan Sorular
