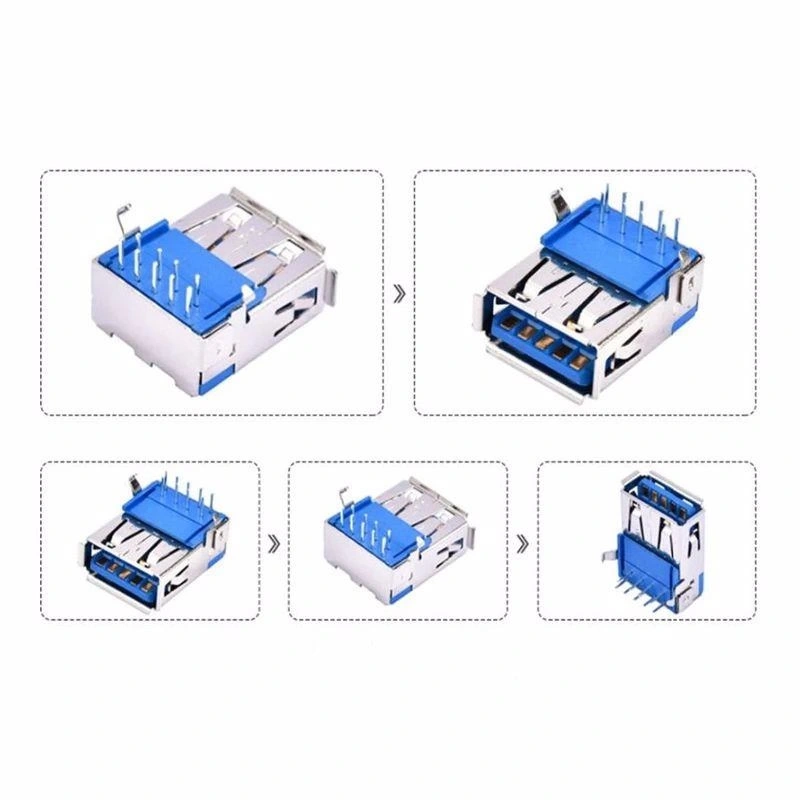

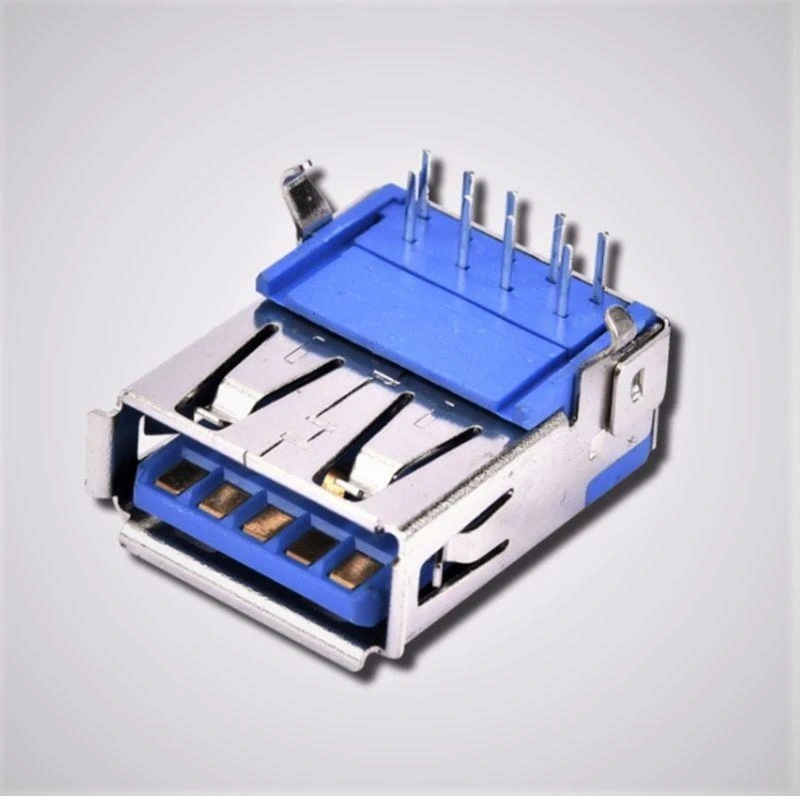

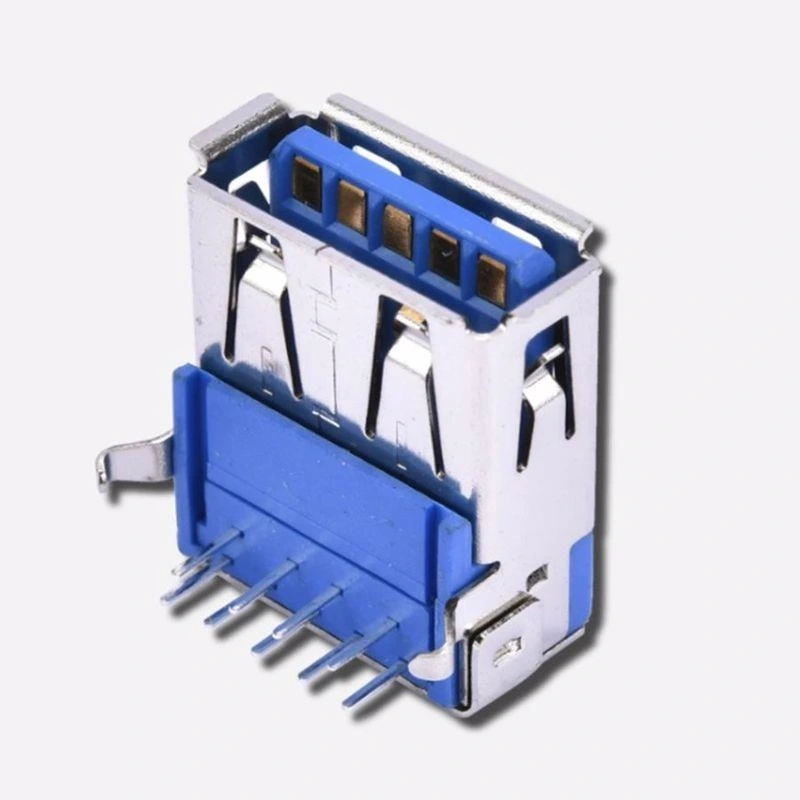

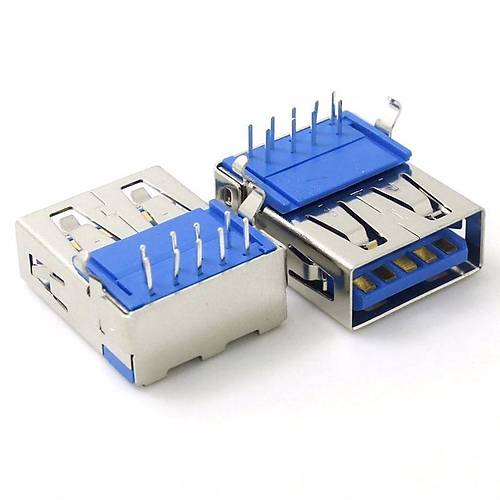

USB Type A Dişi Soketi - Female 3.0 Usb Connector

USB Type-A Dişi Soketi Female 3.0 USB Connector

USB Type-A Dişi Soketi Female 3.0 USB Connector, elektronik projeleriniz ve PCB tasarımlarınız için yüksek hızlı veri transferi sağlayan evrensel seri yol (USB) bağlantı elemanıdır. SuperSpeed USB 3.0 standardını destekleyen bu konnektör, 5 Gbps'ye kadar veri hızı sunar.

Dayanıklı metal gövdesi ve güvenilir kontak yapısı ile bu elektronik komponent, elektronik projelerinizde sağlam bir bağlantı noktası oluşturmanızı sağlar ve USB 2.0 ile geriye dönük uyumluluğu sayesinde tüm USB cihazlarıyla sorunsuz çalışır.

Kolay montaj özellikleri ve endüstri standardı pin yapısı ile bu konnektör, bilgisayar donanımları, veri depolama çözümleri ve USB konnektör gerektiren tüm projeleriniz için ideal bir seçenektir.

Teknik Özellikler

USB Type-A Dişi Soketi Female 3.0 USB Connector'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: USB 3.0 Type-A Dişi (Female)
• Montaj Tipi: PCB montaj, THT (Through Hole Technology)
• Kontak Sayısı: 9 pin (4 pin USB 2.0 + 5 pin USB 3.0 sinyalleri için)
• Veri Transfer Hızı: 5 Gbps (maksimum)
• Akım Değeri: 1.5A (maksimum)
• Gerilim Değeri: 5V DC
• Gövde Malzemesi: Nikel kaplı metal
• Kontak Malzemesi: Fosfor bronz, altın kaplama
• Kontak Direnci: ≤30mΩ
• İzolasyon Direnci: ≥1000MΩ
• Dayanım Ömrü: >5000 takma/çıkarma döngüsü
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Pin Aralığı: 2.0mm (standart)
• USB Standardı: USB 3.0 / USB 3.1 Gen 1
• Montaj Delik Çapı: 0.9mm
• RoHS Uyumlu: Evet.

Kullanım Alanları

USB Type-A Dişi Soketi Female 3.0 USB Connector'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Bilgisayar Donanımları

• Anakart tasarımları
• PCIe genişletme kartları
• Hub devreleri
• PC ön panel bağlantıları

Veri Depolama Çözümleri

• Harici disk kutuları
• Flash bellek sürücüleri
• Veri okuyucu sistemler
• Yedekleme cihazları

Endüstriyel Ekipmanlar

• Test ve ölçüm cihazları
• Kontrol sistemleri
• Endüstriyel bilgisayarlar
• Veri toplama modülleri

Tüketici Elektroniği

• Özel proje kutuları
• Şarj istasyonları
• Multimedya cihazları
• IoT ve akıllı ev projeleri

Avantajlar ve Özellikler

USB Type-A Dişi Soketi Female 3.0 USB Connector'ün sağladığı avantajlar ve çözümler.

• Yüksek Hız: 5 Gbps veri transfer hızı ile hızlı veri iletimi
• Dayanıklı Yapı: Nikel kaplı metal gövde ile uzun ömürlü kullanım
• Altın Kaplama Kontaklar: Düşük kontak direnci ve korozyon direnci
• Geriye Dönük Uyumluluk: USB 2.0 ve 1.1 cihazlar ile uyumlu çalışma
• Kolay Montaj: Standart PCB delik ölçüleri ile sorunsuz entegrasyon
• Güvenilir Bağlantı: Sağlam sabitleme noktaları ile sarsıntılara dayanıklı
• Yüksek Akım Kapasitesi: 1.5A ile güç gerektiren cihazları destekleme
• Endüstri Standardı: Tüm USB 3.0 cihazlarla uyumlu çalışma

Montaj ve Kullanım

USB Type-A Dişi Soketi Female 3.0 USB Connector'ün montaj ve kullanım süreci hakkında bilgiler.

PCB tasarımı ve montaj için yapmanız gerekenler:

• PCB'de USB 3.0 konnektörü için uygun footprint kullanın
• Sinyal hatlarının empedansını 90 Ohm diferansiyel çiftler olarak tasarlayın
• Sinyal bütünlüğü için yüksek hızlı hatları kısa tutun
• Güç ve toprak hatları için yeterli genişlikte bakır yollar çizin
• Montaj sırasında mekanik sabitleme pinlerinin tam oturduğundan emin olun
• ESD koruma devresi ekleyin
• Sinyal hatlarını güç hatlarından uzak tutun

Kullanım bilgileri:

• USB 3.0 veri hatlarını diferansiyel çift olarak yönlendirin
• Yüksek hızlı veri sinyalleri için hat uzunluklarını eşit tutun
• Çapraz konuşma (crosstalk) engellemek için kritik hatları birbirinden uzak tutun
• Konnektör gövdesini PCB toprak düzlemiyle bağlayın
• Yüksek akım uygulamaları için güç hatlarında yeterli bakır genişliği kullanın
• Çoklu katmanlı PCB'lerde sinyal bütünlüğü için kontrollü empedans hatları kullanın

Sorun Giderme ve İpuçları

USB Type-A Dişi Soketi Female 3.0 USB Connector kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bağlantı Kesintileri: Lehim bağlantılarını kontrol edin, soğuk lehim olup olmadığını değerlendirin
• Veri Hızı Düşüşleri: Sinyal hatlarını kısaltın, PCB layout'unu optimize edin
• Mekanik Sorunlar: Sabitleme pinlerinin tam oturduğundan emin olun
• EMI/RFI Parazitleri: Konnektör gövdesini düzgün topraklayın, ekranlama yapın

Verimli Kullanım İpuçları

• USB 3.0 sinyalleri için 90 Ohm diferansiyel empedans ve uygun hat kalınlığı kullanın
• SuperSpeed hatlarını diğer sinyallerden izole edin
• Yüksek hızlı sinyaller için ground plane ile ekranlama yapın
• Yüksek hızlı USB 3.0 hatlarında minimal via kullanın

Paket İçeriği

• USB Type-A Dişi Soketi Female 3.0 USB Connector
