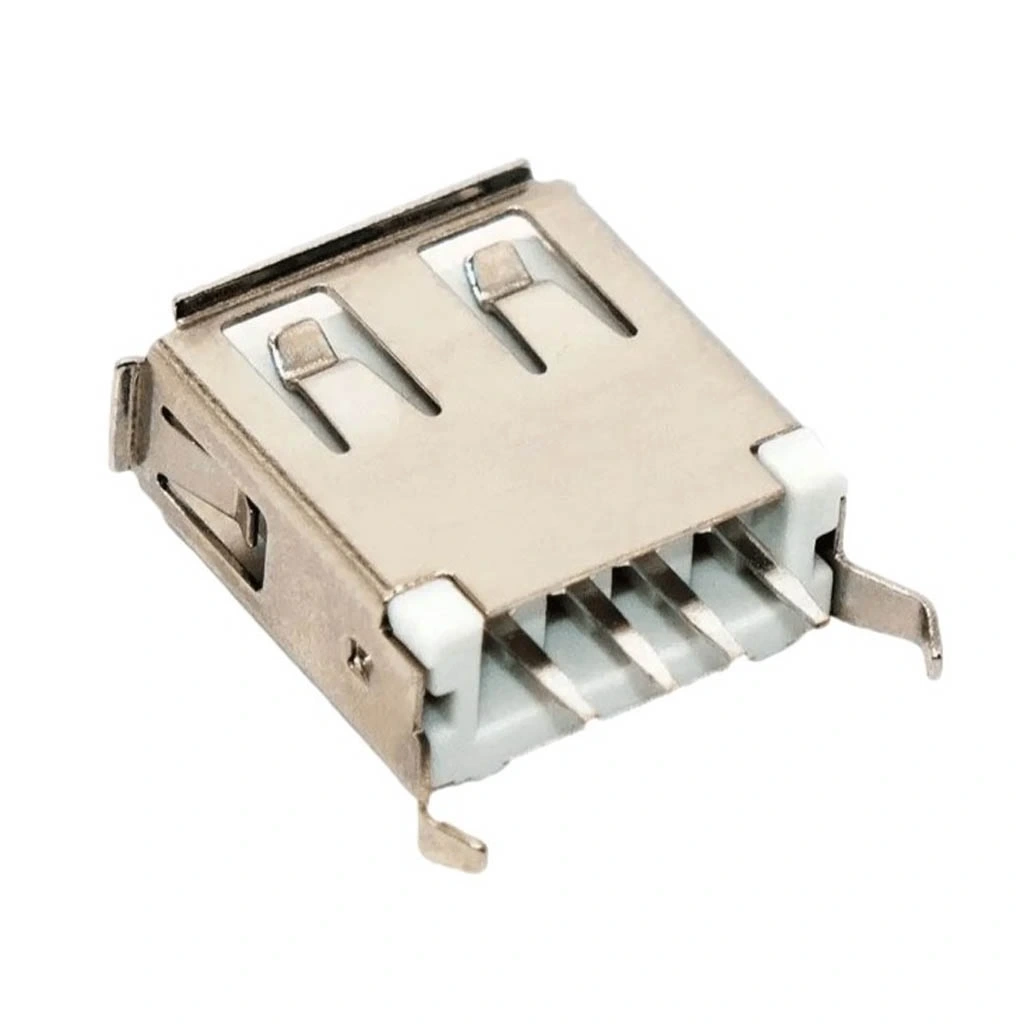

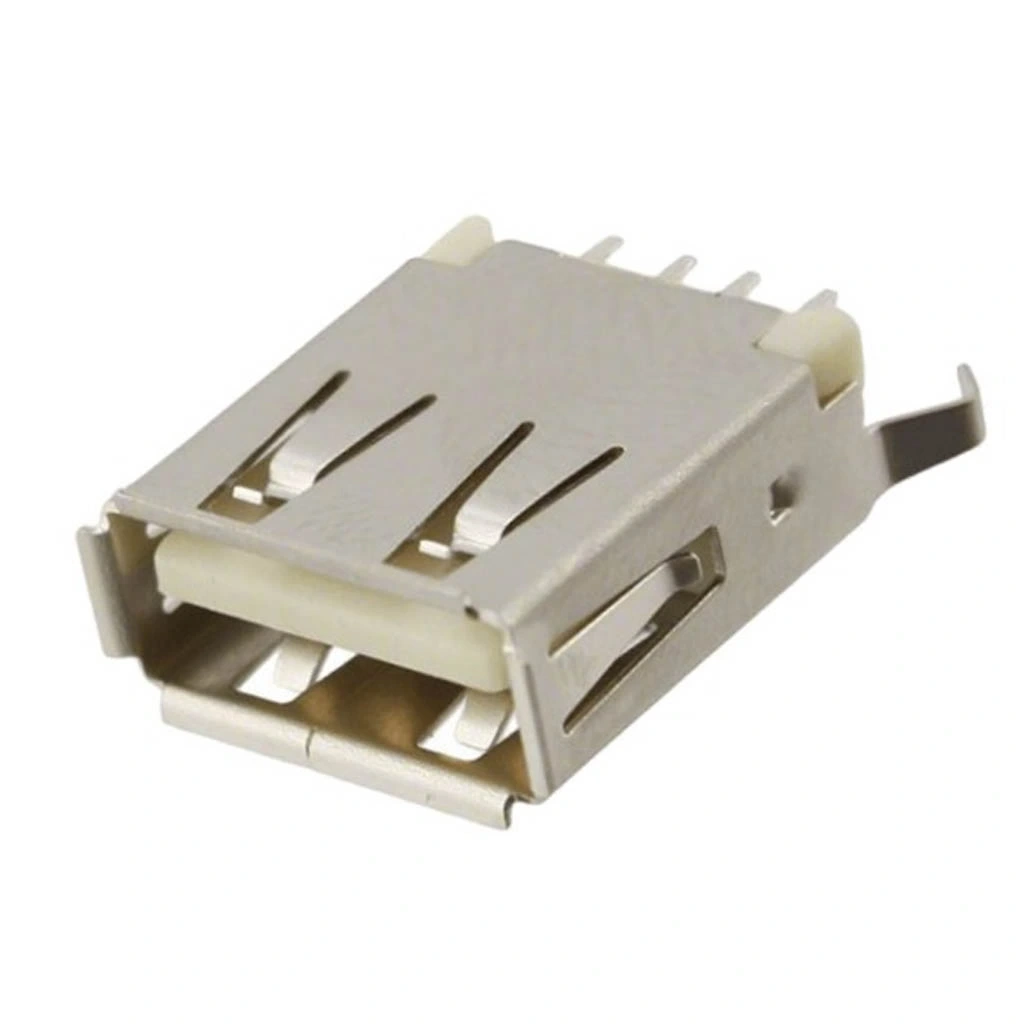

IC-265A USB Şase A Tip 180° Dişi Konnektör
IC-265A, elektronik projelerde güvenilir USB bağlantısı sağlayan A tipi 180° dişi USB konnektördür. PCB'ye dik montaj için tasarlanmış şase özelliği ile sağlam bir bağlantı sunar. Standart USB Type-A erkek konnektörlerle uyumlu olan bu soket, güç beslemesi ve veri transferi için idealdir.
USB 2.0 standardına uygun olan bu konnektör, 480 Mbps'e kadar veri aktarımı sağlar. Elektronik komponentler arasında yaygın kullanılan bu dişi soket, devre kartı tasarımlarında minimum alan kullanımı ile dikey bağlantı imkanı sunar.
Sağlam metal gövdesi ve şase montaj pinleri sayesinde yoğun kullanımda bile dayanıklı bağlantı sağlar. Konnektör ailesinin temel bir üyesi olan bu USB konnektör, bilgisayar çevre birimleri, veri aktarım üniteleri ve çeşitli elektronik cihazlar için mükemmel bir seçimdir.
Teknik Özellikler
IC-265A USB Şase A Tip 180° Dişi Konnektör ürününün detaylı teknik özellikleri aşağıda listelenmiştir.
- Konnektör Tipi: USB Tip A (Dişi)
- Montaj Açısı: 180° (Dik)
- Montaj Tipi: PCB montaj, şaseli
- Pin Sayısı: 4 (Sinyal ve Güç)
- Şase (Montaj) Pinleri: 4 adet
- Malzeme: Metal gövde, plastik izolatör
- Akım Kapasitesi: 1.0A (maks)
- Voltaj Dayanımı: 30V DC
- Kontak Direnci: 30mΩ (maks,)
- İzolasyon Direnci: 1000MΩ (min)
- Takma/Çıkarma Ömrü: >1500 çevrim
- Çalışma Sıcaklığı: -25°C ile +85°C arası
- Lehim Sıcaklığı: 260°C (max, 10 saniye)
- Kaplama: Nikel ve altın kaplı kontaklar
- Standart: USB 2.0 uyumlu
- Veri Hızı: 480 Mbps (max)

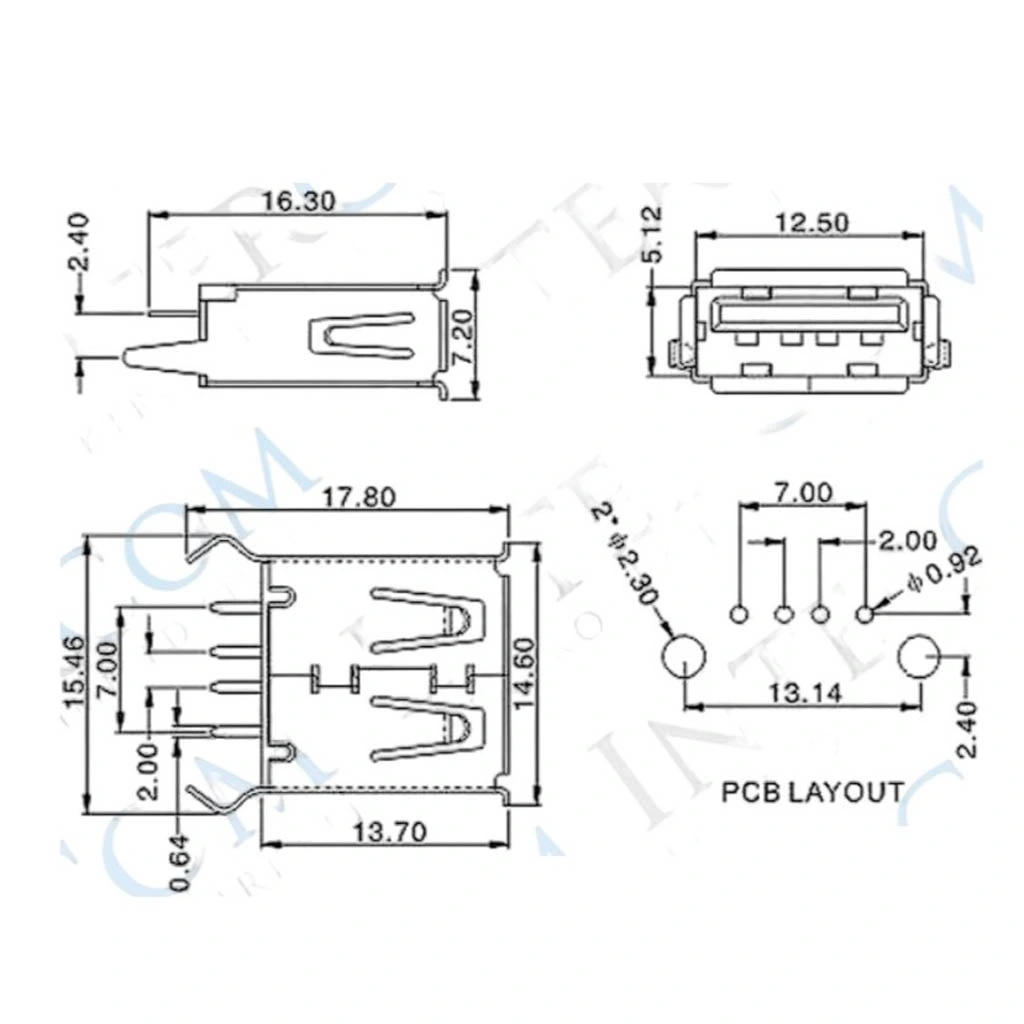

- Boyutlar (YxGxD): Yaklaşık 10mm x 15mm x 13mm
- Kılıf Malzemesi: Paslanmaz çelik
- RoHS Uyumluluğu: Evet
- Üretici Part Numarası: IC-265A
Kullanım Alanları
IC-265A USB Şase A Tip 180° Dişi Konnektör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Bilgisayar Donanımları
- Anakartlar
- Kontrol kartları
- Genişleme kartları
- PCI/PCIe arka panel bağlantıları
- Hub cihazları
Elektronik Cihazlar
- Veri aktarım üniteleri
- Güç kaynakları
- Test cihazları
- Programlayıcılar
- Ses ve görüntü ekipmanları
Endüstriyel Uygulamalar
- Kontrol sistemleri
- Veri toplama cihazları
- Otomasyon ekipmanları
- Terminaller
- Ölçüm cihazları
Avantajlar ve Özellikler
IC-265A USB Şase A Tip 180° Dişi Konnektör'ün sağladığı avantajlar ve öne çıkan özellikleri.
- Dik (180°) Montaj: PCB'de alan tasarrufu
- Şase Yapısı: Güçlü ve sağlam montaj
- Metal Gövde: Dayanıklı yapı ve EMI koruması
- Altın Kaplı Kontaklar: Düşük kontak direnci ve korozyon direnci
- 4 Şase Pini: Sağlam PCB bağlantısı
- USB 2.0 Standart Uyumluluğu: 480 Mbps veri hızı
- Kolay Montaj: Standart PCB delik düzeni
- Geniş Sıcaklık Aralığı: Çeşitli ortam koşullarında çalışabilme
- Yüksek Akım Kapasitesi: 1A'e kadar cihazları destekleme
- Endüstriyel Tasarım: Yoğun kullanıma uygun dayanıklılık
PCB Tasarımı ve Montaj
IC-265A USB Şase A Tip 180° Dişi Konnektör'ün PCB tasarımında ve montajında dikkat edilmesi gereken hususlar.
İpucu: Şase pinlerine PCB'nin her iki yüzünde geniş bakır alanlar bırakın.
PCB Tasarım İpuçları:
- Standart delik düzeni için üretici datasheet'i kontrol edin
- Şase pinleri için en az 2mm çapında delikler açın
- Şase pinleri toprak (GND) düzlemine bağlanmalıdır
- Sinyal pinleri için 0.8-1.0mm çapında delikler önerilir
- Sinyal hatlarını kısa tutun ve çapraz geçişlerden kaçının
Pin Yapılandırması:
- Pin 1: VCC (5V güç)
- Pin 2: D- (Veri -)
- Pin 3: D+ (Veri +)
- Pin 4: GND (Toprak)
- Şase pinleri genellikle PCB üzerindeki GND düzlemine bağlanır
Montaj İpuçları:
- Önce sinyal pinlerini lehimleyin, sonra şase pinlerine geçin
- Lehim sıcaklığı 260°C'yi geçmemelidir (maksimum 10 saniye)
- Şase pinleri için yeterli miktarda lehim kullanın
- Lehimleme sonrası kalıntıları izopropil alkol ile temizleyin
- SMD komponentlerle çalışırken, reflow öncesi konnektörü pozisyonda tutmak için yapıştırıcı kullanabilirsiniz
Sorun Giderme ve İpuçları
IC-265A USB Şase A Tip 180° Dişi Konnektör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Gevşek Bağlantı: Şase pinlerinin tam lehimlendiğinden emin olun
- Veri İletişim Sorunları: D+ ve D- hatlarının doğru bağlandığını kontrol edin
- Elektriksel Gürültü: Topraklama ve ekranlama iyileştirilmeli
- Aşırı Isınma: Akım kapasitesinin aşılmadığından emin olun
- Mekanik Stres: Montaj noktalarında ek destek sağlayın
Sinyal Bütünlüğü İpuçları
- D+ ve D- hatlarını eşit uzunlukta tasarlayın (90±15 ohm diferansiyel empedans)
- Sinyal hatlarını güç ve toprak düzlemlerine yakın yerleştirin
- Yüksek hızlı sinyal hattı dönüşlerinde 45° köşeler kullanın
- Kritik USB hatlarını diğer dijital sinyallerden uzak tutun
- USB veri hatlarının yakınından geçen saat sinyallerinden kaçının
Güvenilir Kullanım İpuçları
- Takma/çıkarma sayısını minimumda tutun (maksimum ömür ~1500 çevrim)
- Kontakları periyodik olarak izopropil alkol ile temizleyin
- USB portuna aşırı mekanik yük uygulamaktan kaçının
- PCB'nin fiziksel olarak desteklenmesini sağlayın
- Yüksek titreşimli ortamlarda ek mekanik sabitleme kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Çeşitli bağlantı ihtiyaçlarınız için farklı tip ve boyutlarda konnektörler.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç elektroniği ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
USB A tipi konnektörün pin bağlantıları nelerdir?
Pin 1: VCC (5V), Pin 2: D- (Veri -), Pin 3: D+ (Veri +), Pin 4: GND (Toprak).
IC-265A USB konnektör PCB'ye nasıl monte edilir?
4 sinyal pini ve 4 şase pini için delikler açın, konnektörü yerleştirin ve arka taraftan lehimleyin.
180° açı ne anlama gelir?
Konnektörün PCB'ye dik montajı anlamına gelir. USB portu, PCB yüzeyine 90 derece açıyla yerleştirilir.
Şase pinleri neden önemlidir?
Mekanik dayanıklılık, EMI koruması ve topraklama sağlar. USB konnektörün PCB'ye sağlam bağlanmasını temin eder.
Bu konnektör hangi standartlarla uyumludur?
USB 2.0 standardıyla uyumludur ve 480 Mbps'ye kadar veri aktarım hızını destekler.
Bu soketin maksimum akım kapasitesi nedir?
1.0A maksimum akım taşıyabilir, ancak sürekli kullanımda 500mA değerinde tutulması önerilir.
PCB delik çapları ne kadar olmalıdır?
Sinyal pinleri için 0.8-1.0mm, şase pinleri için ise 2.0mm çapında delikler açılması önerilir.
Konnektörün mekanik dayanıklılığını nasıl artırabilirim?
Şase pinlerini geniş bakır alanlarla bağlayın, PCB'nin her iki yüzünde lehim yapın ve gerekirse ek mekanik destek ekleyin.
