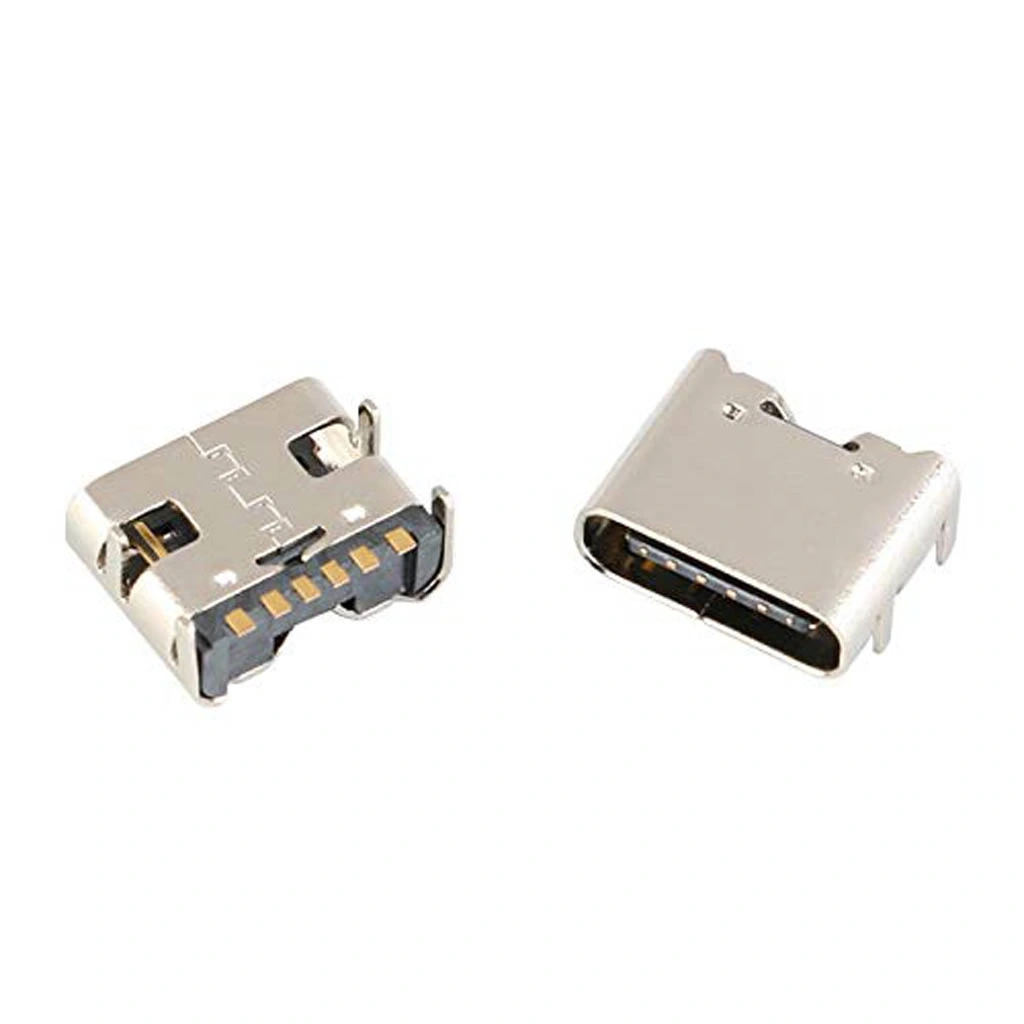

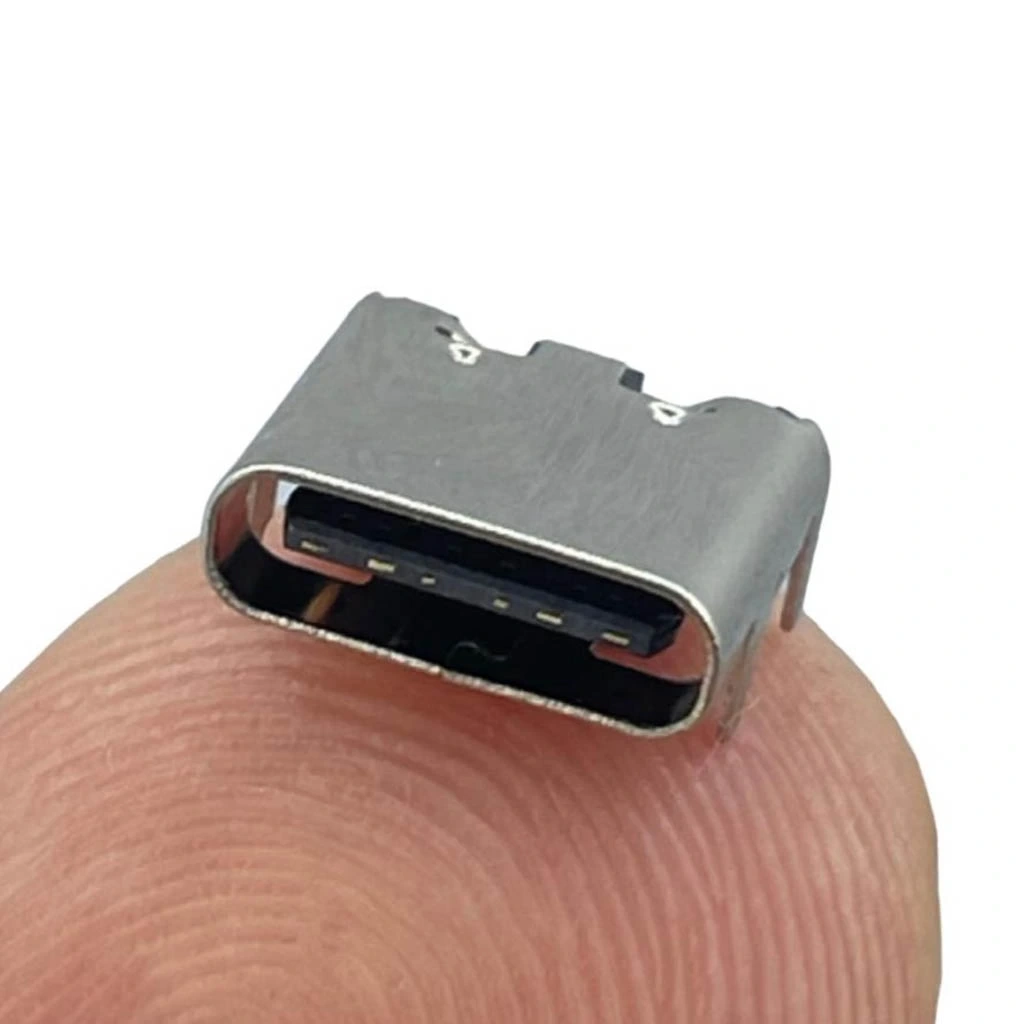

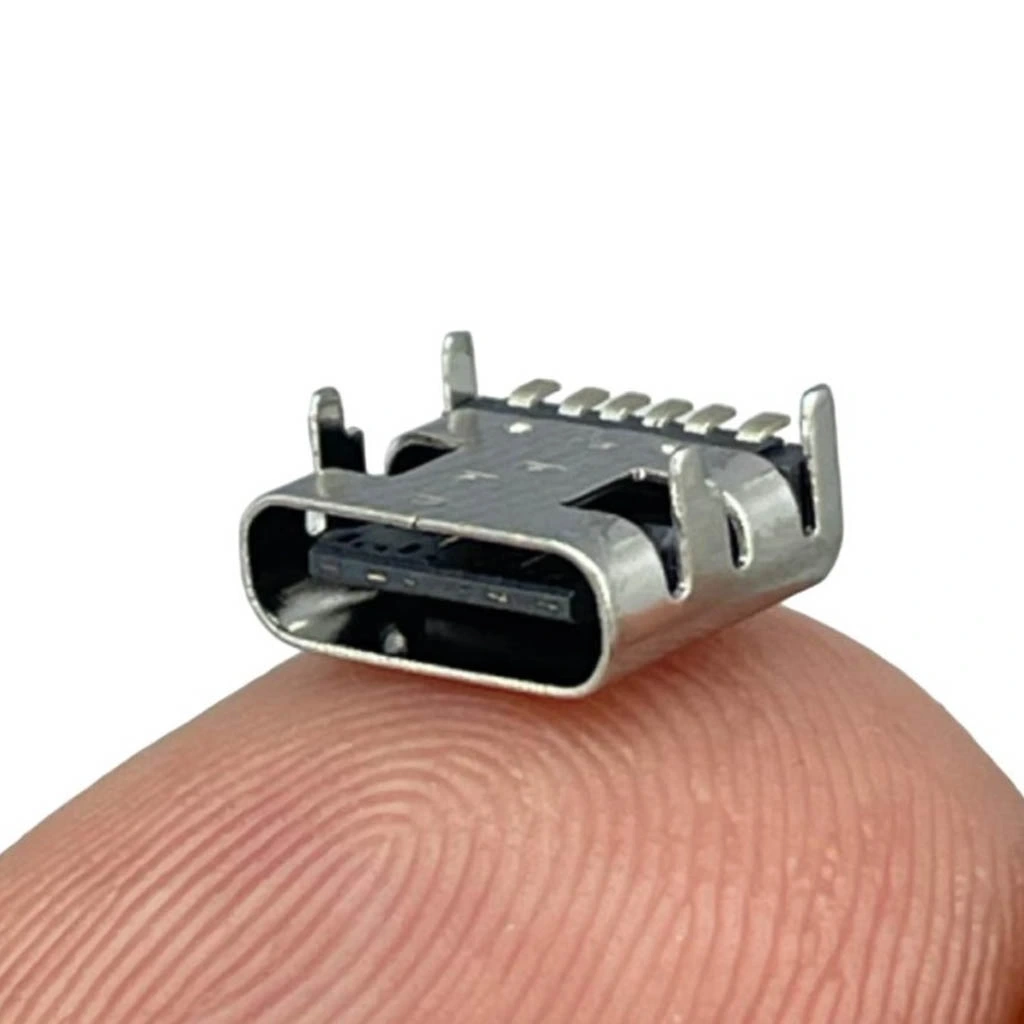

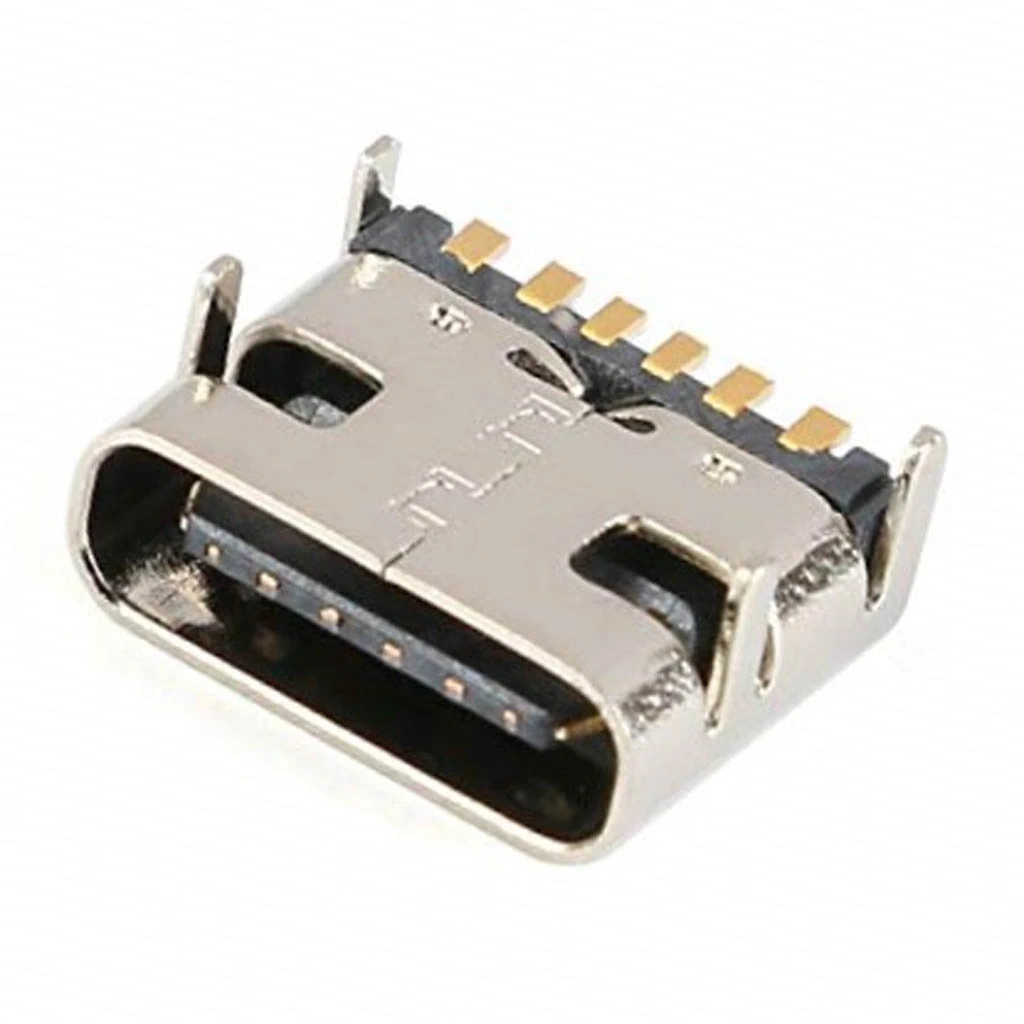

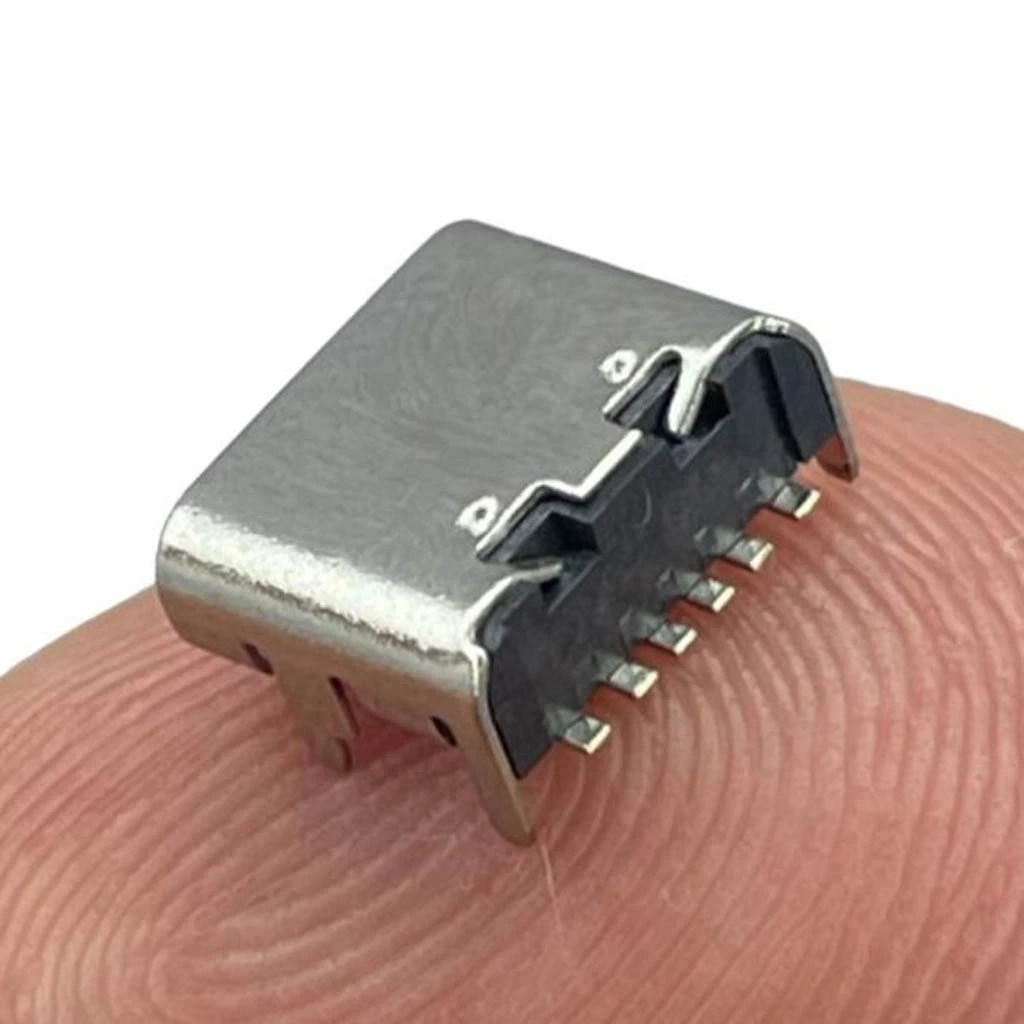

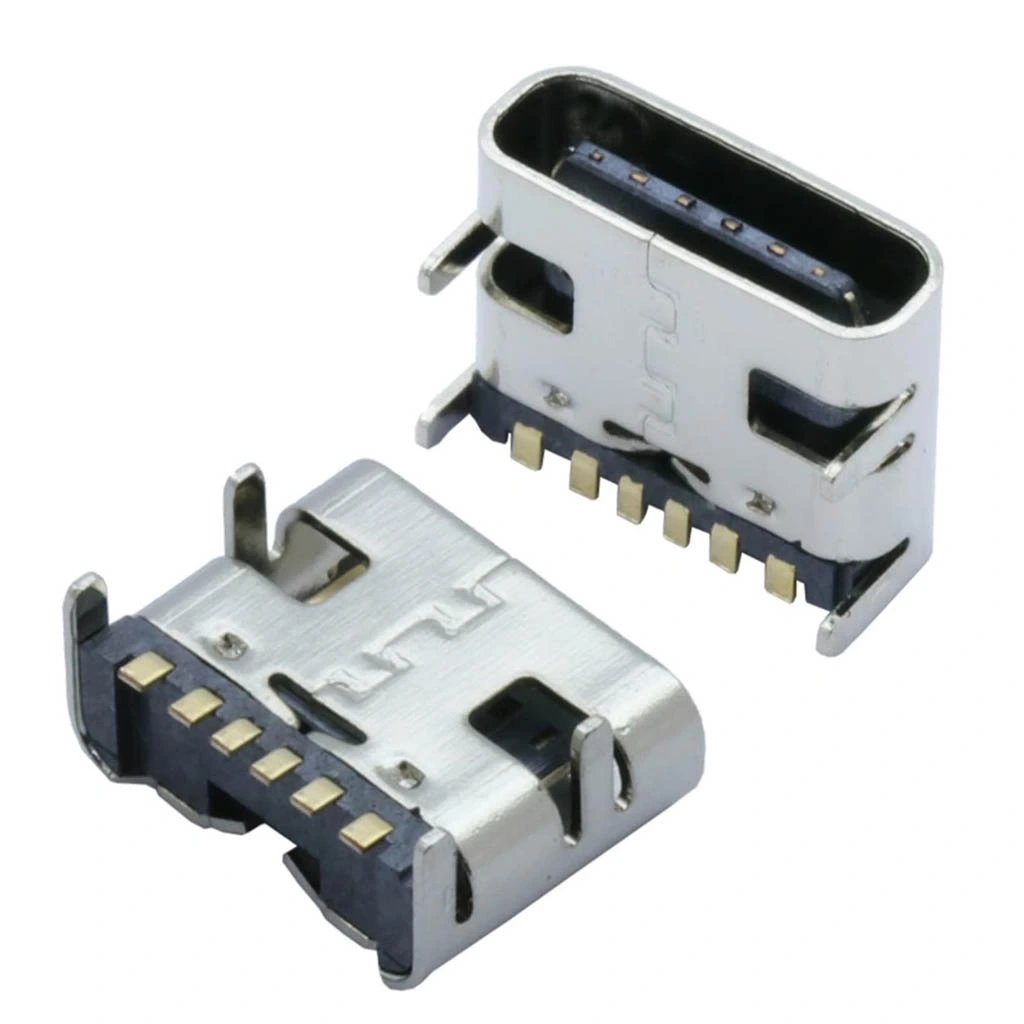

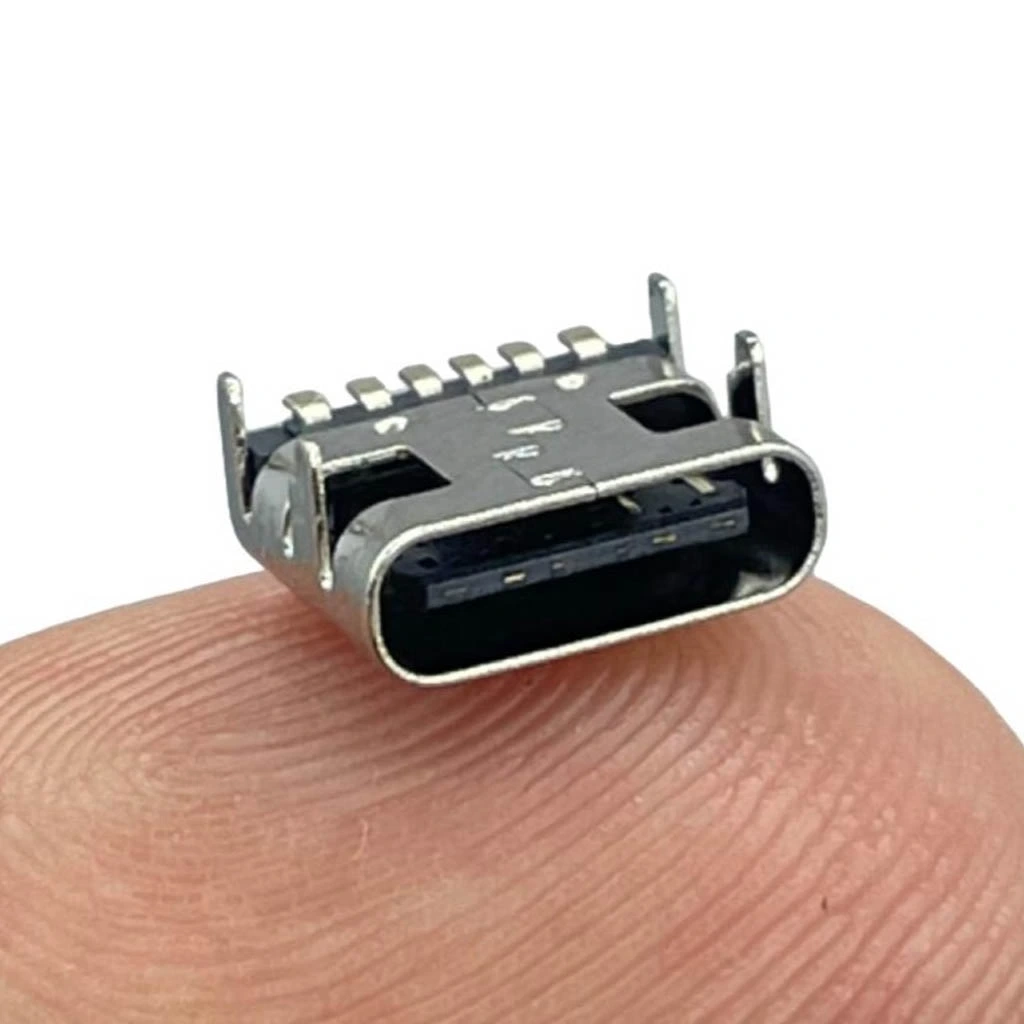

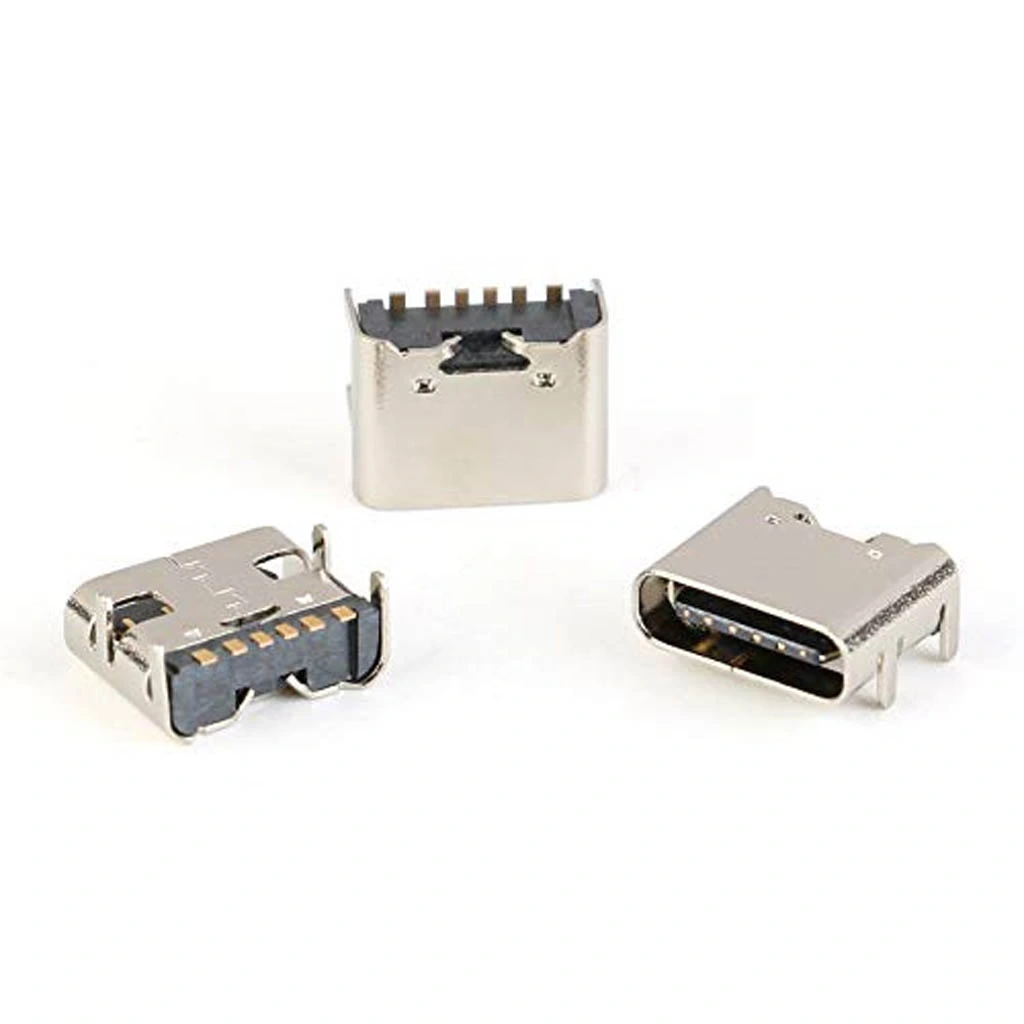

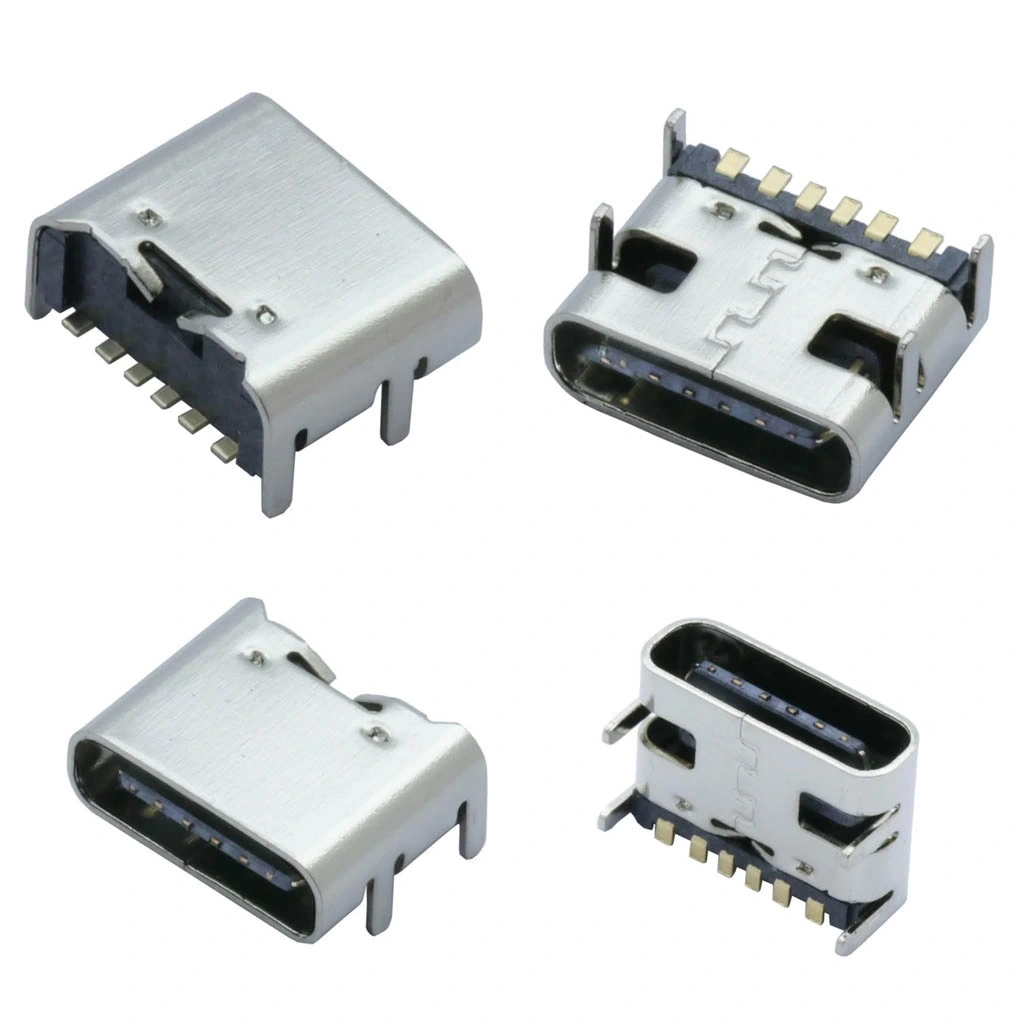

IC-266B-3 Dişi Type-C Soket USB-C Konnektör Şase 6 Pin
IC-266B-3 Dişi Type-C Soket, modern elektronik cihazlar için tasarlanmış 6 pinli USB 2.0 uyumlu bir konnektördür. Çift yönlü takılabilme özelliğine sahip bu kompakt soket, PCB montajlı şase tipi yapısıyla güvenilir bir bağlantı çözümü sunar.
480 Mbps veri transfer hızı ve 3A'e kadar akım iletimi kapasitesine sahip olan bu elektronik komponent, şarj ve veri iletim fonksiyonlarını destekleyen basitleştirilmiş yapısıyla maliyet etkin bir USB-C bağlantı noktası oluşturur.
Dayanıklı yapısı, kolay montaj imkanı ve kompakt boyutlarıyla IC-266B-3, elektronik prototip geliştirme, üretim ve tamir işlemlerinde kullanılabilen, sadece temel USB fonksiyonlarına ihtiyaç duyan projeler için ideal bir USB konnektör çözümüdür.
Teknik Özellikler
IC-266B-3 Dişi Type-C Soket USB-C Konnektör Şase 6 Pin'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Konnektör Tipi: USB Type-C (USB-C) Dişi
- Model: IC-266B-3
- Pin Sayısı: 6 Pin
- USB Standardı: USB 2.0
- Montaj Tipi: PCB Montajlı (SMT))
- Şase Tipi: Mid Mount (PCB üzerine)
- Veri Transfer Hızı: 480 Mbps (USB 2.0 High Speed)
- Akım Kapasitesi: 3A (maksimum)
- Voltaj Değeri: 5V DC (standart)
- Desteklenen Pinler: VBUS, GND, D+, D-, CC1, CC2
- SuperSpeed Desteği: Yok (sadece USB 2.0)
- Çift Yönlü Tasarım: Evet (reversible)
- Kontak Malzemesi: Altın kaplı fosfor bronz
- Kontak Kaplaması: 15 µ-inç Altın
- Gövde Malzemesi: Termoplastik, UL94V-0 alev geciktirici
- Muhafaza Malzemesi: Paslanmaz çelik
- İşletim Sıcaklığı: -25°C ile +85°C arası
- Kontak Direnci: 30mΩ (maksimum)
- İzolasyon Direnci: 100MΩ (minimum)
- Dayanım Voltajı: 100V AC (minimum)
- Takma/Çıkarma Ömrü: >5,000 döngü

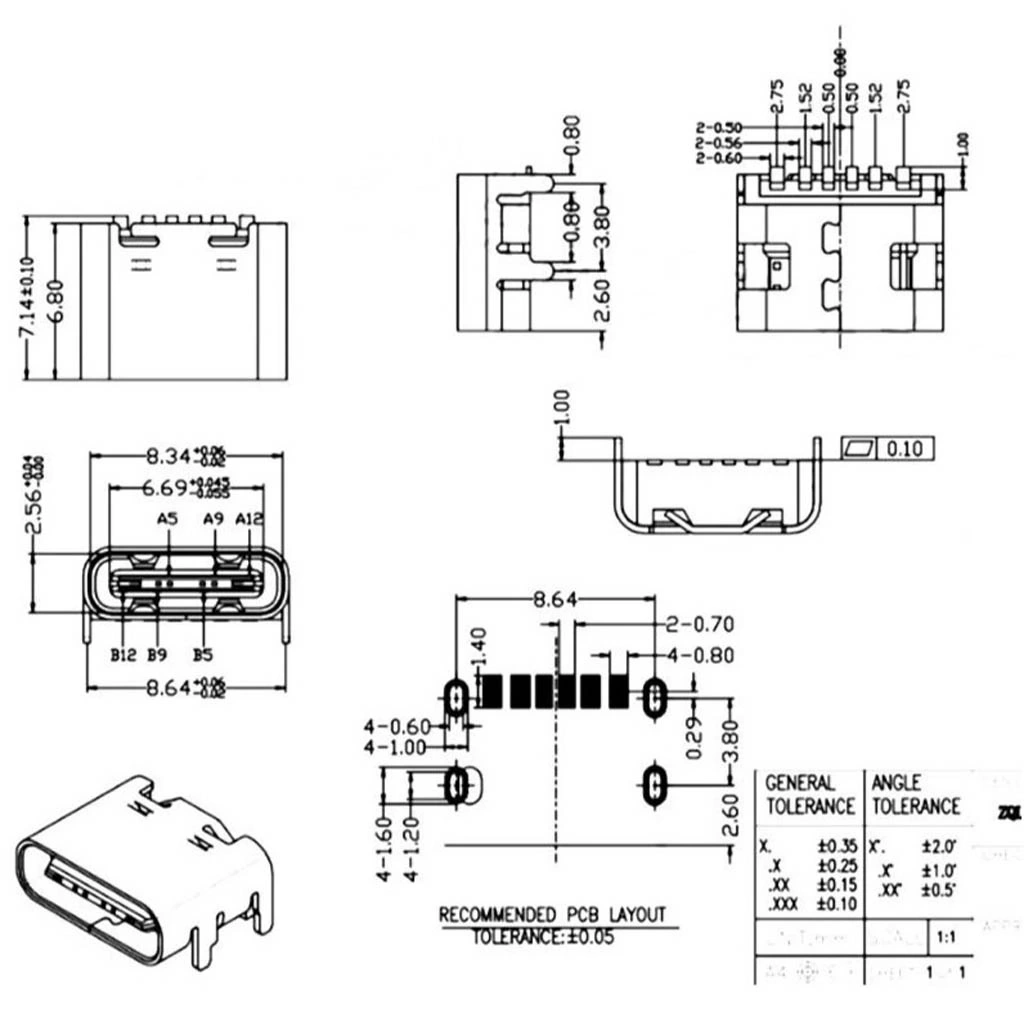

- Boyutlar (YxGxD): Yaklaşık 8.34mm x 8.94mm x 6.9mm
- Sabitleme: PCB üzerinde 4 montaj noktası
- USB Power Delivery: Sınırlı (CC pinleri ile temel rol belirleme)
- Pin Konfigürasyonu: USB 2.0 ve güç pinleri
- RoHS Uyumluluğu: Evet
- Renk: Siyah/Metal
- Ağırlık: Yaklaşık 0.5g
Kullanım Alanları
IC-266B-3 Dişi Type-C Soket USB-C Konnektör Şase 6 Pin'in kullanılabileceği çeşitli alanlar ve proje örnekleri.
Elektronik Cihaz Tasarımı
- Düşük maliyetli cihaz üretimi
- Şarj cihazları ve adaptörler
- Basit USB arayüzlü cihazlar
- Güç kaynakları
- Taşınabilir elektronik aksesuar üretimi
Hobi ve Prototip Projeleri
- Arduino ve mikrodenetleyici projeleri
- DIY elektronik devreler
- Güç sağlama arayüzleri
- USB programlama arayüzleri
- Basit veri transfer uygulamaları
Tamir ve Yenileme İşlemleri
- Elektronik cihaz tamir servisleri
- USB port değişimi
- Hasarlı soket değiştirme işlemleri
- Eski cihazların bağlantı noktası yükseltmesi
- Öğrenci projeleri ve eğitim amaçlı kullanım
Avantajlar ve Özellikler
IC-266B-3 Dişi Type-C Soket USB-C Konnektör Şase 6 Pin'in sağladığı avantajlar ve çözümler.
- Kompakt Tasarım: Minimum PCB alanı gerektiren küçük boyutlar
- Çift Yönlü Takılabilme: Cihaz kullanımını kolaylaştıran yön bağımsız tasarım
- Maliyet Etkin: Sadece gerekli pinleri içeren ekonomik yapı
- Temel USB 2.0 Uyumluluğu: 480 Mbps veri transfer hızı desteği
- Yeterli Akım Kapasitesi: 3A'e kadar akım iletimi ile şarj özelliği
- Sağlam Montaj: 4 noktalı PCB bağlantısı ile güvenli sabitleme
- Basitleştirilmiş Bağlantı: Daha az pin ile kolay PCB yönlendirme
- Endüstriyel Dayanıklılık: 5,000+ takma/çıkarma döngüsü ömrü
- Geniş Sıcaklık Aralığı: -25°C ile +85°C arası çalışma sıcaklığı
- Modern Bağlantı Standardı: Gelecek uyumlu Type-C form faktörü
Montaj ve PCB Tasarım Rehberi
IC-266B-3 Dişi Type-C Soket USB-C Konnektör Şase 6 Pin'in doğru montajı ve PCB tasarımı için öneriler.
İpucu: D+ ve D- hatlarını 90Ω diferansiyel empedans ile yönlendirin.
PCB Tasarım Önerileri:
- Footprint Yerleşimi: Doğru footprint için veri sayfasındaki ölçüleri kullanın
- Sabitleme Delikleri: 4 montaj noktasının tümünü PCB'ye bağlayın
- Güç Hatları: VBUS ve GND için yeterli genişlikte bakır yollar kullanın
- USB Hatları: D+ ve D- hatlarını eşit uzunlukta ve diferansiyel çift olarak yönlendirin
- CC Hatları: CC1 ve CC2 pinlerini USB Type-C protokolü için uygun şekilde bağlayın
Montaj İpuçları:
- Lehimleme Yöntemi: Reflow lehimleme ile en iyi sonuç alınır
- Lehim Profili: Maksimum 260°C, 30 saniyeden kısa süre
- Pasta Uygulaması: Stencil ile eşit miktarda lehim pastası uygulayın
- Hizalama: Konnektörün düzgün yerleştirildiğinden emin olun
- Montaj Kontrolü: Lehimleme sonrası elektriksel bağlantıları test edin
USB 2.0 Bağlantı Rehberi:
- Güç Hattı: VBUS için 3A kapasiteli en az 30mil genişlik
- Diferansiyel Çift: D+ ve D- hatları için 90Ω diferansiyel empedans
- CC Dirençleri: USB Type-C rolünü belirlemek için uygun pull-up/pull-down dirençleri
- ESD Koruması: USB veri hatları için ESD koruma devreleri ekleyin
- Topraklama: Temiz bir toprak düzlemi ile sinyal bütünlüğünü sağlayın
Sorun Giderme ve İpuçları
IC-266B-3 Dişi Type-C Soket USB-C Konnektör Şase 6 Pin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Bağlantı Tanınmıyor: D+/D- pinlerinin doğru bağlandığını kontrol edin, lehimleri inceleyin.
- Şarj Etmiyor: VBUS hattı ve akım kapasitesini kontrol edin, CC pinlerini doğrulayın.
- Zayıf Montaj: 4 montaj noktasının tümünün PCB'ye sağlam lehimlendiğinden emin olun.
- Aralıklı Bağlantı: Soket içi toz ve kir olup olmadığını kontrol edin.
- USB Hata Mesajları: ESD koruma devresini ve USB hat empedansını kontrol edin.
Tasarım ve Uygulama İpuçları
- CC pinleri için USB Type-C standartlarına uygun direnç değerlerini kullanın
- VBUS hattı için 3A akımı destekleyecek genişlikte PCB yolları tasarlayın
- USB veri hatlarının diğer dijital veya analag sinyallerle çapraz konuşma yapmasını önleyin
- Konnektörün kolay erişilebilir olması için cihaz kenarına yakın konumlandırın
- Yüksek kaliteli lehim pastası kullanın ve reflow profilini optimize edin
- PCB şematiklerinde ve yerleşimde Type-C pinlerini açık şekilde etiketleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Farklı tip ve boyutlarda konnektörler ile güvenilir elektriksel bağlantılar oluşturun.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
6 pinli Type-C konnektör ile 16 pinli Type-C konnektör arasındaki fark nedir?
6 pinli sürüm sadece USB 2.0 veri (D+/D-), güç (VBUS/GND) ve yapılandırma (CC1/CC2) pinlerini içerir. 16 pinli sürüm ise USB 3.x yüksek hızlı veri hatlarını da destekler.
6 pinli bir USB-C konnektör hızlı şarj için kullanılabilir mi?
Sınırlı şekilde. CC pinleri temel USB PD haberleşmesini destekler, ancak tam PD özelliği için ek kontrol çipi gerekir. Maksimum 5V/3A standardını destekler.
Bu konnektör ile veri transferi yapılabilir mi?
Evet, USB 2.0 standardında (480 Mbps) veri transferi yapılabilir. D+ ve D- pinleri USB 2.0 veri iletişimini sağlar.
Bu konnektörle USB 3.0 veya üstü cihazlar çalışır mı?
USB 3.0+ cihazlar bu konnektörle çalışır ancak hız USB 2.0 ile sınırlıdır. SuperSpeed (5+ Gbps) veri hatları bu konnektörde bulunmaz.
CC pinleri ne işe yarar ve neden iki tanedir?
CC pinleri cihazın host/device rolünü belirlemeye ve kablo yönünü algılamaya yarar. İki pin olması, çift yönlü takılabilme özelliği için gereklidir.
Bu konnektör DisplayPort veya HDMI alternatif modlarını destekler mi?
Hayır, 6 pinli yapısıyla alternatif modları desteklemez. Video sinyallerini taşımak için gereken SuperSpeed hatları bu modelde bulunmamaktadır.
Şase (mid-mount) montaj ne avantaj sağlar?
PCB üzerinde mekanik olarak daha sağlam bir bağlantı sağlar, konnektörün cihaz kenarında düzgün görünmesini sağlar ve takma/çıkarma kuvvetlerine karşı dayanıklılık sunar.
Projemde bu konnektörü nasıl lehimleyebilirim?
En iyi sonuç reflow lehimleme ile alınır. El ile lehimleme için ince uçlu havya, flux ve mikroskop/büyüteç yardımı gerekir. İnce pitch, el ile lehimlemeyi zorlaştırır.
