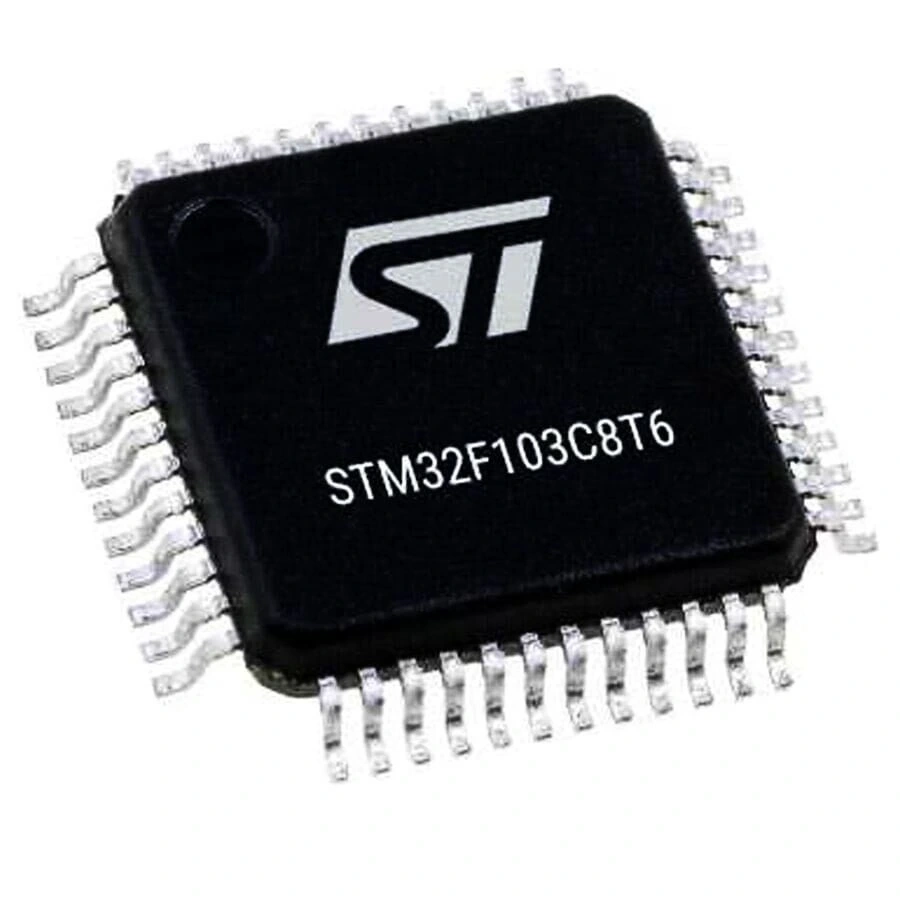

STM32F103C8T6 Smd 32-Bit 72MHz Mikrodenetleyici LQFP-48

STM32F103C8T6 SMD 32-Bit 72MHz Mikrodenetleyici LQFP-48

STM32F103C8T6, STMicroelectronics'in ARM Cortex-M3 tabanlı orta seviye 32-bit mikrodenetleyicisidir. LQFP-48 paketinde sunulan bu entegre, 72 MHz çalışma frekansı ile yüksek performans ve enerji verimliliği sağlar.

64KB Flash bellek, 20KB RAM ve zengin çevre birimleriyle donatılan bu mikrodenetleyiciler, genel amaçlı uygulamalardan karmaşık kontrol sistemlerine kadar geniş bir kullanım alanına sahiptir.

Popüler bir seçim olan STM32F103C8T6, çeşitli geliştirme kartları ve modüllerde tercih edilen, elektronik komponentler arasında mikrodenetleyici çözümlerinde yaygın kullanılan bir seçenektir.

Teknik Özellikler

STM32F103C8T6 SMD 32-Bit 72MHz Mikrodenetleyici LQFP-48'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: STMicroelectronics
• Mikrodenetleyici Serisi: STM32F1
• İşlemci Çekirdeği: ARM Cortex-M3
• İşlemci Mimarisi: 32-Bit
• Maksimum Çalışma Frekansı: 72 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 64 KB (resmi, bazı modellerde 128 KB)
• RAM Belleği: 20 KB SRAM
• I/O Pin Sayısı: 37
• ADC Kanalları: 10 (12-bit)
• DAC Kanalları: Yok
• Seri Haberleşme: 3 x USART, 2 x SPI, 2 x I²C, 1 x CAN, 1 x USB
• PWM Kanalları: 16
• Zamanlayıcı Modülleri: 4 (üç 16-bit, bir 16-bit temel)
• DMA Kanalları: 7
• RTC (Gerçek Zaman Saati): Var
• Çalışma Gerilimi: 2.0V - 3.6V
• Paket Tipi: LQFP-48
• Pin Sayısı: 48
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Düşük Güç Modları: 3 (Sleep, Stop, Standby)
• Güç Tüketimi (Aktif): ~34mA @ 72MHz
• Güç Tüketimi (Sleep): ~10mA
• Güç Tüketimi (Standby): ~2µA
• Dahili Osilatörler: 8 MHz RC (±1%), 40 kHz RC
• Harici Osilatör Desteği: 4-16 MHz, PLL ile 72MHz'e çarpılabilir
• Debug Arayüzü: SWD (Serial Wire Debug), JTAG
• USB Desteği: USB 2.0 Full Speed (12 Mbps)
• CAN Desteği: bxCAN 2.0B Aktif
• Programlama Döngüsü: 10,000 yazma/silme
• Veri Saklama Süresi: 20+ yıl
• RoHS Uyumluluğu: Evet

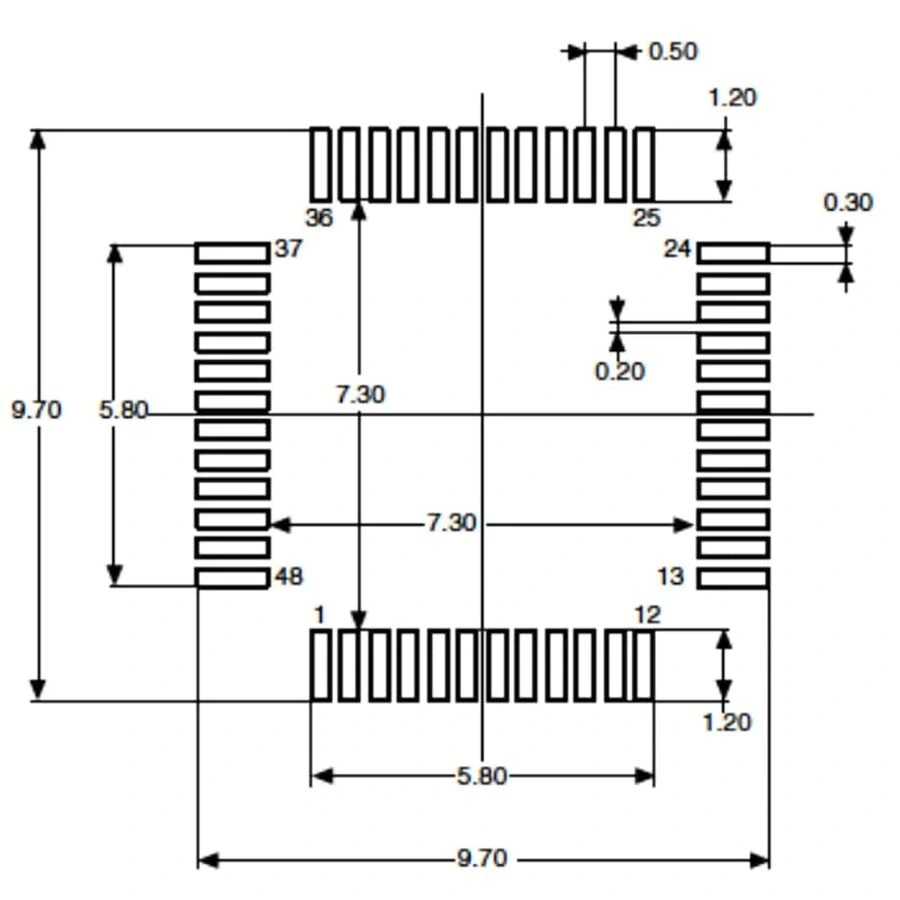

• Kılıf Boyutları: 7mm x 7mm x 1.4mm

Kullanım Alanları

STM32F103C8T6 SMD 32-Bit 72MHz Mikrodenetleyici LQFP-48'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Sistemleri

• PLC benzeri kontrol sistemleri
• Motor sürücüleri ve kontrolörleri
• Endüstriyel haberleşme arayüzleri
• Sensör veri toplama sistemleri
• Fabrika otomasyon modülleri

Gömülü Sistemler

• 3D yazıcı kontrol kartları
• Gelişmiş uzaktan kumandalar
• Hobi robotik projeleri
• Akıllı ev cihazları
• Drone kontrol sistemleri

Haberleşme Ürünleri

• USB-seri dönüştürücüler
• CAN bus arayüzleri
• IoT gateway cihazları
• Kablosuz sensör ağları
• Veri toplama terminalleri

Avantajlar ve Özellikler

STM32F103C8T6 SMD 32-Bit 72MHz Mikrodenetleyici LQFP-48'in sağladığı avantajlar ve çözümler.

• Yüksek Performans: 72 MHz Cortex-M3 çekirdeği ile 1.25 DMIPS/MHz işlem gücü
• Geniş Haberleşme Seçenekleri: USART, SPI, I²C, CAN ve USB arayüzleri
• USB Entegrasyonu: Harici kontrolör gerektirmeden doğrudan USB bağlantısı
• CAN Bus Desteği: Endüstriyel haberleşme için entegre CAN kontrolörü
• Maliyet Etkin Çözüm: Yüksek performans/fiyat oranı ile ekonomik geliştirme
• Kapsamlı Ekosistem: Hazır kütüphaneler, araçlar, geliştirme kartları ve topluluk desteği
• DMA Kontrolörü: CPU yükü olmadan verimli veri transferi imkanı
• Geniş I/O Sayısı: 37 programlanabilir giriş/çıkış pini ile kapsamlı bağlantı imkanı
• 12-bit ADC: Hassas analog ölçümler için yüksek çözünürlüklü ADC
• Gelişmiş Zamanlayıcılar: PWM, Input Capture, Output Compare özellikleriyle çok yönlü zamanlama kontrolü

Programlama ve Geliştirme

STM32F103C8T6 SMD 32-Bit 72MHz Mikrodenetleyici LQFP-48'in programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• ST-LINK/V2 programlayıcı ve debugger
• STM32CubeIDE (entegre geliştirme ortamı)
• STM32CubeMX (grafik konfigürasyon aracı)
• STM32CubeF1 Embedded Software paketi
• Keil MDK, IAR EWARM veya diğer ARM uyumlu IDE'ler
• Arduino IDE (STM32duino core ile)
• PlatformIO (alternatif geliştirme ortamı)
• LQFP-48 adaptör kartı veya SMD programlama soketi
• Blue Pill, Black Pill veya Nucleo-F103RB geliştirme kartları

Önemli port fonksiyonları:

• PORTA/PORTB/PORTC: Genel amaçlı I/O, ADC, SPI, I2C, USART
• PORTA11/12: USB D-/D+ pinleri
• PORTB8/9: CAN pinleri
• BOOT0/1: Boot mode seçim pinleri
• NRST: Reset pini
• OSC_IN/OUT: Harici kristal osilatör bağlantısı
• VDDA/VSSA: Analog güç ve toprak
• VDD/VSS: Dijital güç ve toprak

Sorun Giderme ve İpuçları

STM32F103C8T6 SMD 32-Bit 72MHz Mikrodenetleyici LQFP-48 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• USB Bağlantı Sorunu: 1.5KΩ pull-up direncini D+ hattına bağlayın, kristal stabilizasyonunu kontrol edin.
• Bootloader Erişimi: BOOT0 pinini HIGH yapın, BOOT1 pinini LOW yapın ve reset atın.
• ST-LINK Bağlantı Hatası: SWD pinlerinin doğru bağlandığını kontrol edin, reset pinine pull-up ekleyin.
• Bellek Limiti Hatası: 64KB sınırını aşmamaya çalışın veya 128KB çalışabilirliğini test edin.
• Clock Sorunları: Harici kristal bağlantılarını kontrol edin, doğru kapasitör değerlerini kullanın.

Verimli Kullanım İpuçları

• Flash belleğin son 2KB'ını EEPROM emülasyonu için ayırın
• Kritik uygulamalarda harici kristal osilatör kullanarak saat stabilitesini artırın
• DMA kanallarını etkin kullanarak CPU yükünü azaltın
• USB Device kullanımında CDC (Sanal COM Portu) ile kolay PC iletişimi sağlayın
• Pin alternatif fonksiyonlarını remap özelliğiyle esnek şekilde değiştirin
• Kesintiye duyarlı işlemleri __attribute__((aligned(4))) ile hizalayarak performansı artırın

Paket İçeriği

• STM32F103C8T6 SMD 32-Bit 72MHz Mikrodenetleyici LQFP-48
