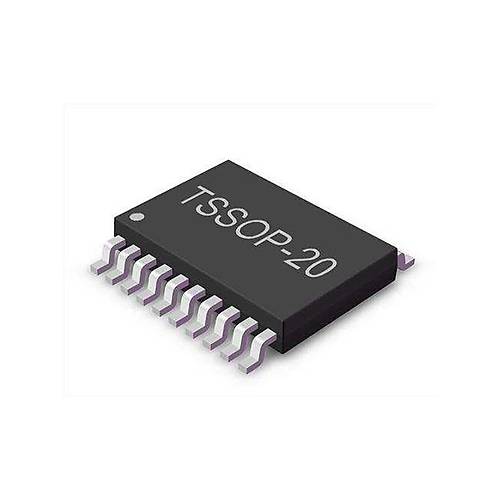

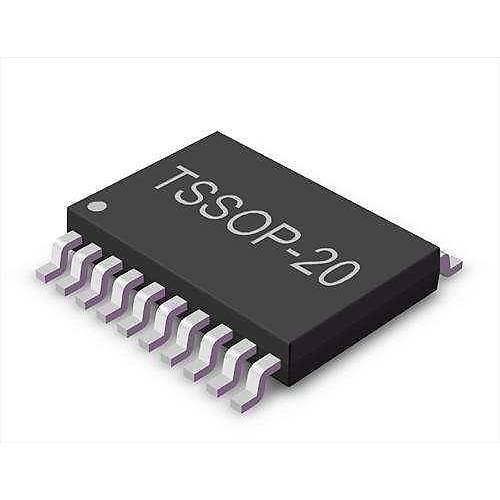

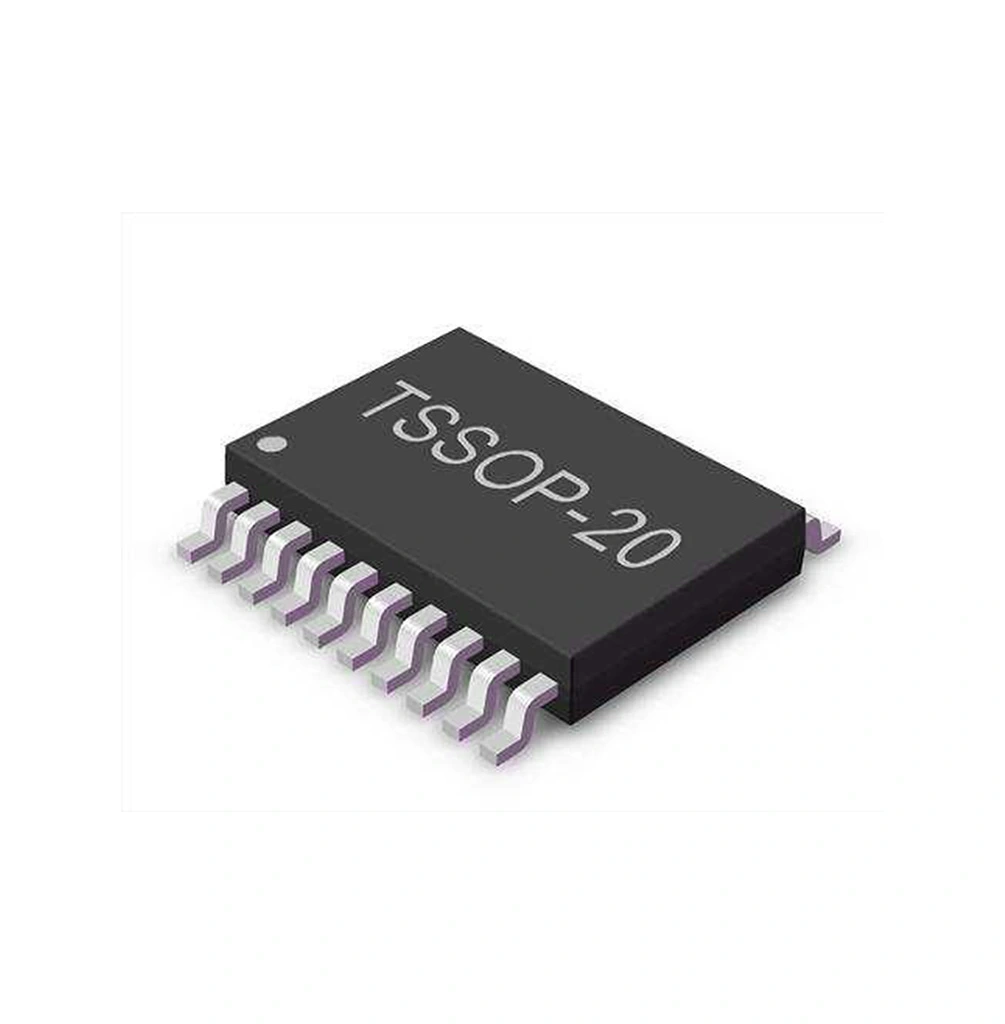

STM8S003F3P6TR Smd 8-Bit 16MHz Mikrodenetleyici Tssop-20

STM8S003F3P6TR SMD 8-Bit 16MHz Mikrodenetleyici TSSOP-20

STM8S003F3P6TR, STMicroelectronics firmasının ekonomik ve güçlü 8-bit mikrodenetleyici ailesinden kompakt bir üyesidir. TSSOP-20 SMD paketi ile minimum alan kullanımı sağlayan bu entegre, 16 MHz'e kadar çalışma frekansı sunmaktadır.

8KB Flash bellek, 1KB RAM ve 128 byte EEPROM ile donatılan bu mikrodenetleyiciler, düşük güç tüketimi ve zengin çevre birim setiyle öne çıkar.

Küçük boyutlu elektronik projelerde, maliyet-etkin kontrol devreleri için ideal olan STM8S003F3P6TR, elektronik komponentler alanında mikrodenetleyici çözümlerinde popüler bir alternatiftir.

Teknik Özellikler

STM8S003F3P6TR SMD 8-Bit 16MHz Mikrodenetleyici TSSOP-20'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: STMicroelectronics
• Mikrodenetleyici Serisi: STM8S
• Model: STM8S003F3P6TR
• İşlemci Mimarisi: 8-Bit STM8
• Maksimum Çalışma Frekansı: 16 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 8 KB (4K x 16-bit)
• RAM Belleği: 1 KB
• EEPROM Belleği: 128 Byte
• I/O Pin Sayısı: 16
• ADC Kanalları: 5 (10-bit)
• PWM Kanalları: 5 (16-bit)
• Seri Haberleşme: 1 x UART, 1 x SPI, 1 x I²C
• Zamanlayıcı Modülleri: 3 (bir 8-bit, iki 16-bit)
• Kesme (Interrupt) Kaynakları: 29
• Çalışma Gerilimi: 2.95V - 5.5V
• Paket Tipi: TSSOP-20 (SMD)
• Pin Sayısı: 20
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Bağımsız Watchdog ve Window Watchdog
• Dahili Osilatör: 16 MHz HSI ve 128 kHz LSI
• Dahili Reset Devresi: Var
• Debug Arayüzü: SWIM (Single Wire Interface Module)
• Analog Karşılaştırıcı: 1
• Güç Tüketimi (Aktif): ~4.3mA @ 5V, 16MHz
• Güç Tüketimi (Düşük Güç): <1µA
• Programlama Döngüsü: 10,000 yazma/silme
• Veri Saklama Süresi: 20+ yıl
• RoHS Uyumluluğu: Evet

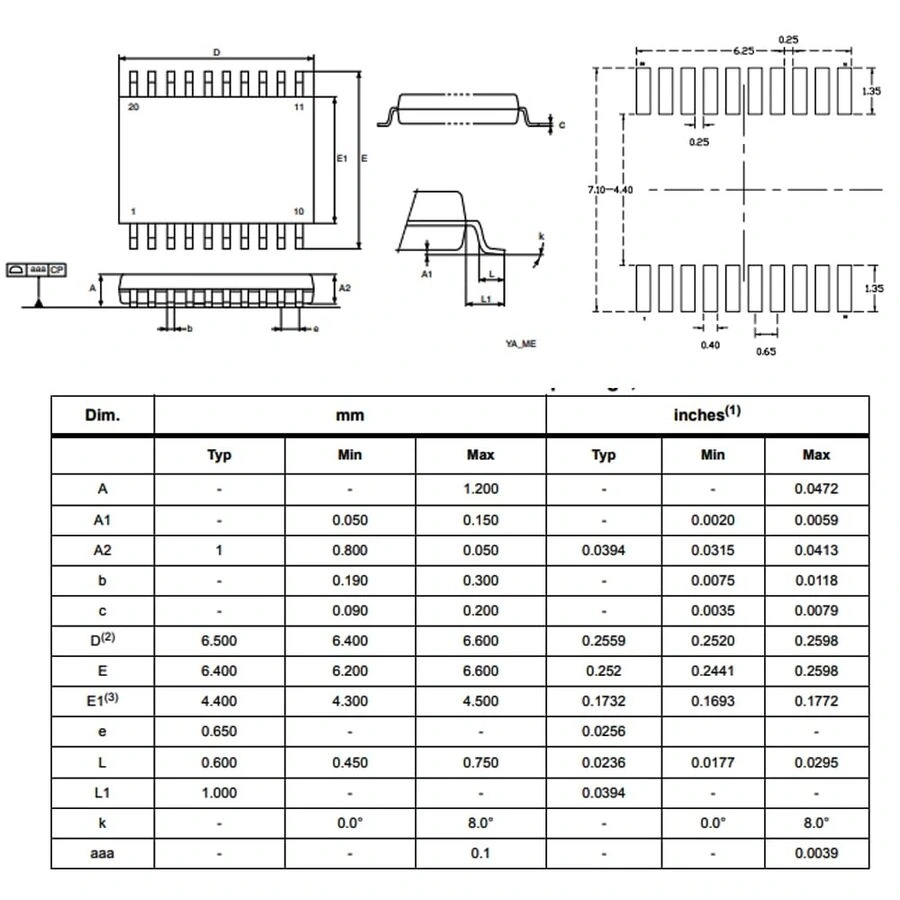

• Kılıf Boyutları: 6.5mm x 4.4mm x 1.1mm

Kullanım Alanları

STM8S003F3P6TR SMD 8-Bit 16MHz Mikrodenetleyici TSSOP-20'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Tüketici Elektroniği

• Uzaktan kumandalar
• Küçük ev aletleri
• Oyuncak ve hobi elektronikleri
• Akıllı LED aydınlatma sistemleri
• Kişisel bakım cihazları

Endüstriyel Uygulamalar

• Sensör arayüz modülleri
• Motor hız kontrol sistemleri
• Küçük otomasyon cihazları
• Veri toplama üniteleri
• Güç kaynağı kontrol devreleri

IoT ve Akıllı Cihazlar

• Basit IoT sensör düğümleri
• Kablosuz sensor vericileri
• Akıllı ev ekipmanları
• Düşük güçlü veri toplayıcılar
• Batarya ile çalışan cihazlar

Avantajlar ve Özellikler

STM8S003F3P6TR SMD 8-Bit 16MHz Mikrodenetleyici TSSOP-20'nin sağladığı avantajlar ve çözümler.

• Uygun Maliyet: Ekonomik fiyatı ile düşük bütçeli projelerde ideal çözüm
• Kompakt Boyut: TSSOP-20 paketi ile minimum PCB alanı kullanımı
• Düşük Güç Tüketimi: Batarya ile çalışan uygulamalar için optimizasyon
• Zengin Periferaller: Kompakt boyutuna rağmen çok sayıda çevre birimi içerir
• Dahili Osilatör: Harici kristal gerektirmeden 16 MHz'de çalışabilme
• Yüksek I/O Oranı: 20 pin pakette 16 I/O pini ile maksimum bağlantı imkanı
• Kolay Programlama: SWIM arayüzü ile tek kablo üzerinden programlama
• Gelişmiş Timer Özellikleri: Hassas zamanlama ve motor kontrolü
• Güvenilir Çalışma: Çift watchdog sistemi ile arıza toleransı
• Geniş Ekosistem: STM8 ailesi için kapsamlı geliştirme araçları ve kütüphaneler

Programlama ve Geliştirme

STM8S003F3P6TR SMD 8-Bit 16MHz Mikrodenetleyici TSSOP-20'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• ST-LINK/V2 programlayıcı ve debugger
• STM8CubeMX (grafik konfigürasyon aracı)
• STVD-STM8 (ST Visual Develop IDE)
• SDCC (Small Device C Compiler - açık kaynak derleyici)
• IAR Embedded Workbench veya Cosmic STM8 (ticari derleyiciler)
• TSSOP-20 adaptör kartı veya SMD programlama soketi
• STM8S Standard Peripheral Library
• Güç kaynağı (2.95V - 5.5V arası)

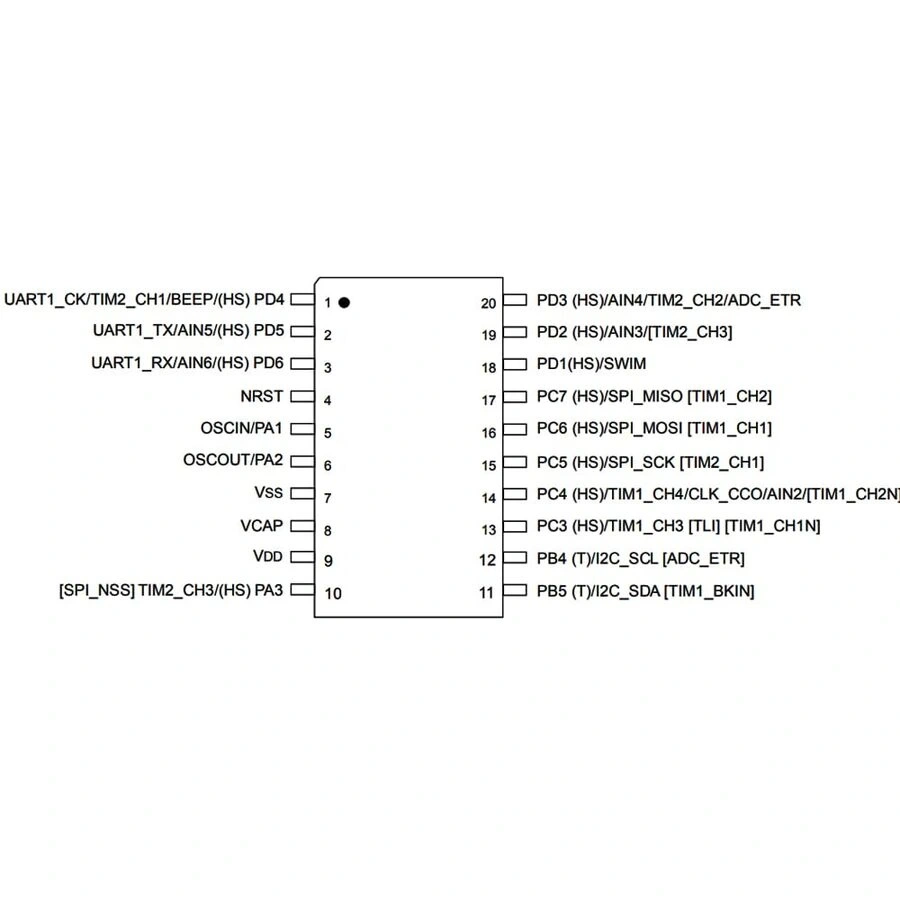

Önemli port fonksiyonları:

• PORTA: Dijital I/O, UART, Timer
• PORTB: Dijital I/O, I2C, Timer, ADC
• PORTC: Dijital I/O, SPI, Timer
• PORTD: Dijital I/O, UART, Timer, ADC
• SWIM: Single Wire Interface Module pin (programlama ve hata ayıklama)
• NRST: Reset pini
• VCAP: Dahili regülatör kapasitör bağlantısı

Sorun Giderme ve İpuçları

STM8S003F3P6TR SMD 8-Bit 16MHz Mikrodenetleyici TSSOP-20 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SWIM Programlama Sorunu: SWIM pinine pull-up direnci ekleyin, kablo uzunluğunu kısaltın.
• Osilatör Stabilite Sorunu: Gürültülü ortamlarda harici kristal kullanmayı düşünün.
• SMD Lehimleme Zorlukları: Flux kullanın, sıcak hava veya reflow tekniği ile lehimleyin.
• Program Yükleme Hatası: Option byte değerlerini kontrol edin, SWIM hızını düşürün.
• Düşük Performans: HSI osilatör kalibrasyonu yapın veya harici kristal kullanın.

Verimli Kullanım İpuçları

• Flash belleğin ömrünü uzatmak için, sık değişen verileri RAM'de tutun
• ADC ölçümlerinde gürültüyü azaltmak için, çoklu okuma ve ortalama alma kullanın
• Auto-Wakeup (AWU) özelliği ile düşük güç modunda periyodik ölçümler yapın
• Hassas zamanlama için Timer2/Timer3'ün Input Capture özelliğinden yararlanın
• UART/SPI/I2C periferallerin clock gating özelliğini kullanarak güç tüketimini azaltın
• PCB tasarımında VCAP pinine kaliteli 1μF seramik kapasitör bağlamayı unutmayın

Paket İçeriği

• STM8S003F3P6TR SMD 8-Bit 16MHz Mikrodenetleyici TSSOP-20
