STM32F030F4P6TR SMD TSSOP-20 32-Bit 48 MHz Mikrodenetleyici

STM32F030F4P6TR SMD TSSOP-20 32-Bit 48 MHz Mikrodenetleyici

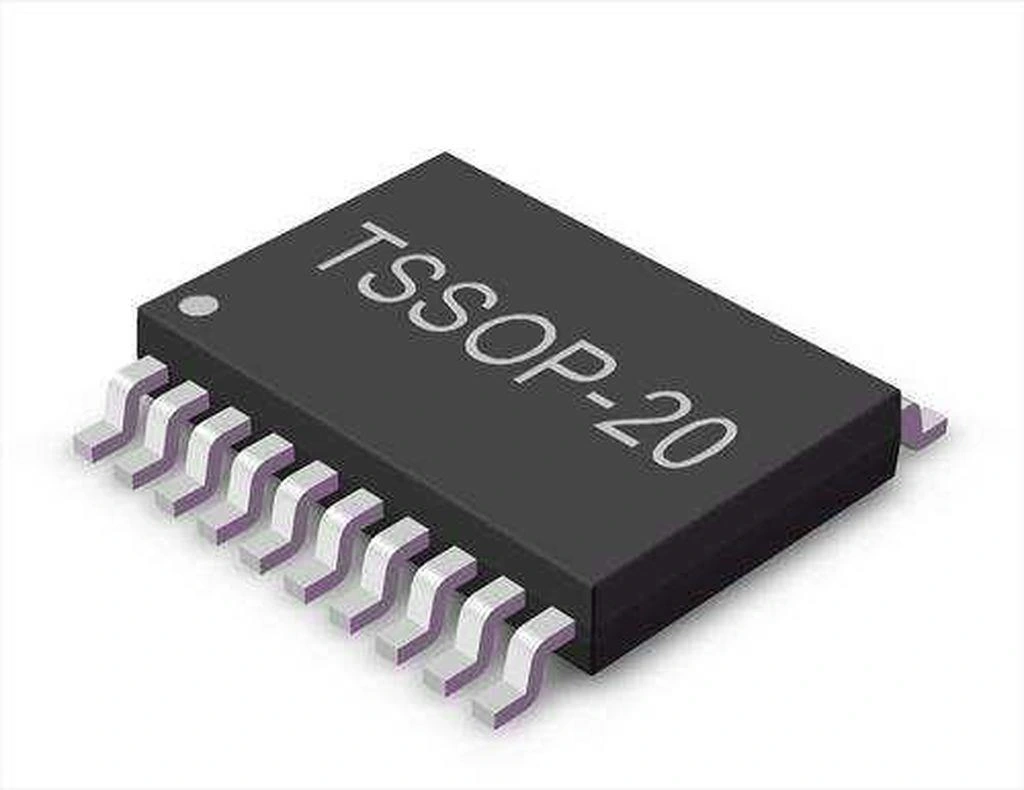

STM32F030F4P6TR, STMicroelectronics'in ekonomik ARM Cortex-M0 tabanlı 32-bit mikrodenetleyicisidir. TSSOP-20 kompakt paketinde sunulan bu entegre, 48 MHz çalışma frekansı ile yüksek performans sunarken sınırlı alan gerektiren uygulamalar için idealdir.

16KB Flash bellek, 4KB RAM ile donatılan bu mikrodenetleyiciler, maliyet-etkin gömülü uygulamalar için güçlü bir seçenek sunar.

Az sayıda pine sahip olmasına rağmen zengin periferallere sahip olan STM32F030F4P6TR, elektronik komponentler alanında mikrodenetleyici çözümlerinde ekonomik ve verimli bir alternatiftir.

Teknik Özellikler

STM32F030F4P6TR SMD TSSOP-20 32-Bit 48 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: STMicroelectronics
• Mikrodenetleyici Serisi: STM32F0
• İşlemci Çekirdeği: ARM Cortex-M0
• İşlemci Mimarisi: 32-Bit
• Maksimum Çalışma Frekansı: 48 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 16 KB (16384 bayt)
• RAM Belleği: 4 KB (4096 bayt)
• I/O Pin Sayısı: 15
• ADC Kanalları: 11 (12-bit)
• DAC Kanalları: Yok
• Seri Haberleşme: 1 x USART, 1 x SPI, 1 x I²C
• PWM Kanalları: 9
• Zamanlayıcı Modülleri: 5 (bir 16-bit gelişmiş, iki 16-bit, bir 16-bit temel, bir watchdog)
• Çalışma Gerilimi: 2.4V - 3.6V
• Paket Tipi: TSSOP-20 (SMD)
• Pin Sayısı: 20
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Düşük Güç Modları: 2 (Sleep ve Stop)
• Güç Tüketimi (Aktif): ~7mA @ 48MHz
• Güç Tüketimi (Sleep): ~2.9mA
• Güç Tüketimi (Stop): ~1.2µA
• Dahili Osilatörler: 8 MHz RC (±1%), 40 kHz RC (±30%)
• Harici Osilatör Desteği: 4-32 MHz, PLL ile 48MHz'e çarpılabilir
• Debug Arayüzü: SWD (Serial Wire Debug)
• DMA Kanalları: 5
• Komparatörler: Yok
• Programlama Döngüsü: 10,000 yazma/silme
• Veri Saklama Süresi: 20+ yıl
• RoHS Uyumluluğu: Evet
• Kılıf Boyutları: 6.5mm x 4.4mm x 1.1mm

Kullanım Alanları

STM32F030F4P6TR SMD TSSOP-20 32-Bit 48 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Kompakt Elektronik Cihazlar

• Akıllı sensör modülleri
• Küçük boyutlu uzaktan kumandalar
• Giyilebilir elektronik cihazlar
• IoT sensör düğümleri
• Kablosuz modüller

Ekonomik Endüstriyel Kontrol

• Motor kontrolörleri
• Basit otomasyon sistemleri
• Sensör arayüzleri
• Veri toplama cihazları
• LED aydınlatma kontrolü

Tüketici Elektroniği

• Küçük ev aletleri
• Oyuncak ve hobi elektronikleri
• Akıllı test cihazları
• Pil ile çalışan cihazlar
• Akıllı güç yönetim sistemleri

Avantajlar ve Özellikler

STM32F030F4P6TR SMD TSSOP-20 32-Bit 48 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kompakt Boyut: TSSOP-20 paketi ile minimum PCB alanı kullanımı
• 32-Bit Performansı: Cortex-M0 çekirdeği ile güçlü işlem kapasitesi
• Ekonomik Çözüm: Rekabetçi fiyatıyla maliyet odaklı projelere uygun
• 12-bit ADC: Hassas analog ölçümler için yüksek çözünürlüklü dönüştürücü
• Zengin Timer Desteği: Çok yönlü zamanlama kontrolü ve PWM üretimi
• Çoklu Haberleşme: USART, SPI, I²C ile esnek bağlantı seçenekleri
• DMA Kontrolörü: CPU yükü olmadan verimli veri transferi imkanı
• Düşük Güç Modları: Batarya ile çalışan uygulamalar için enerji tasarrufu
• Geniş Çalışma Sıcaklığı: -40°C ile +85°C arası endüstriyel sıcaklık aralığı
• Geniş Ekosistem: STM32 ailesinin geniş yazılım ve donanım desteği

Programlama ve Geliştirme

STM32F030F4P6TR SMD TSSOP-20 32-Bit 48 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• ST-LINK/V2 programlayıcı ve debugger
• STM32CubeIDE (entegre geliştirme ortamı)
• STM32CubeMX (grafik konfigürasyon aracı)
• STM32CubeF0 Embedded Software paketi
• Keil MDK, IAR EWARM veya diğer ARM uyumlu IDE'ler
• TSSOP-20 adaptör kartı veya SMD programlama soketi
• Arduino IDE (STM32duino core ile)
• PlatformIO (alternatif geliştirme ortamı)
• Güç kaynağı (2.4V - 3.6V arası)

Önemli port fonksiyonları:

• PORTA: PA0-PA7, PA9-PA10, PA13-PA14 (I/O, ADC, SPI, USART)
• PORTB: PB1 (I/O, ADC)
• PORTF: PF0-PF1 (OSC_IN/OUT, I/O)
• NRST: Reset pini
• PA13/PA14: SWDIO/SWCLK (Debug pinleri)
• PA9/PA10: USART1 TX/RX
• PA5/PA6/PA7: SPI1 SCK/MISO/MOSI
• PA9/PA10: I2C1 SCL/SDA (alternatif fonksiyon)

Sorun Giderme ve İpuçları

STM32F030F4P6TR SMD TSSOP-20 32-Bit 48 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SWD Bağlantı Sorunları: PA13/PA14 pinlerinde pull-up dirençleri olduğunu kontrol edin.
• Bellek Yetersizliği: -Os optimizasyon bayrağı kullanın ve gereksiz kütüphaneleri kaldırın.
• Osilatör Stabilitesi: Hassas uygulamalarda harici kristal kullanarak zamanlamayı iyileştirin.
• Pin Yetersizliği: Alternatif fonksiyonları etkin kullanarak pin sayınızı maksimize edin.
• Reset Sorunları: NRST pinine 10K pull-up direnci ekleyin ve reset kapasitörü kullanın.

Verimli Kullanım İpuçları

• Kritik olmayan kod için dahili RC osilatörünü kullanarak harici kristale olan ihtiyacı ortadan kaldırın
• DMA ile ADC okumalarını buffer'a aktararak sürekli örnekleme yapın
• Pin sayısını artırmak için analog fonksiyonları dijital I/O olarak kullanmaktan kaçının
• Düşük güç modlarını etkin kullanarak batarya ömrünü uzatın
• Timer 1 ve 3'ün gelişmiş PWM özelliklerini kullanarak karmaşık sinyaller üretin
• Alternatif pin eşleştirmelerini kullanarak düşük pin sayısını daha verimli değerlendirin

Paket İçeriği

• STM32F030F4P6TR SMD TSSOP-20 32-Bit 48 MHz Mikrodenetleyici
