STM32F100C8T6B Smd 32-Bit 24MHz Mikrodenetleyici LQFP-48

STM32F100C8T6B SMD 32-Bit 24MHz Mikrodenetleyici LQFP-48

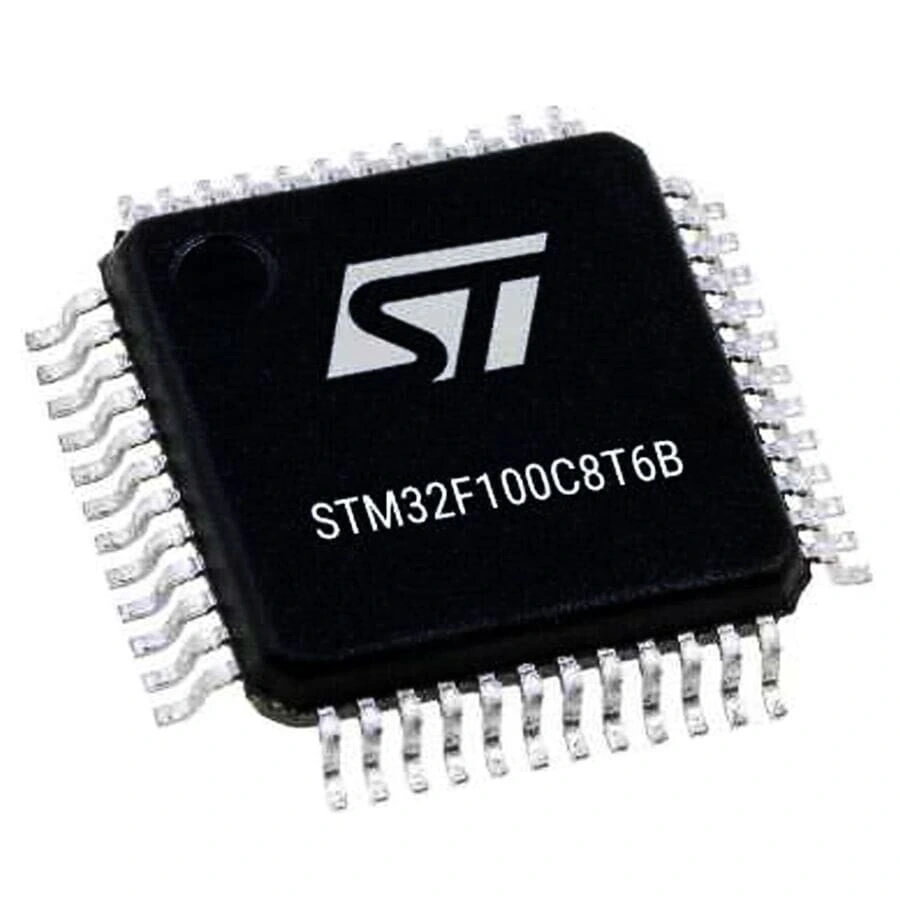

STM32F100C8T6B, STMicroelectronics'in Value Line serisine ait 32-bit Arm Cortex-M3 tabanlı mikrodenetleyicisidir. LQFP-48 paketinde sunulan bu çip, giriş seviyesi uygulamalar için maliyet-etkin bir çözüm sunar.

24MHz'e kadar çalışabilen ve 64KB flash bellek barındıran bu mikrodenetleyici. zengin analog ve dijital çevre birimleriyle donatılmıştır.

Elektronik Komponentler kategorimizin 32-bit giriş seviyesi segmentinde yer alan bu mikrodenetleyici, ekonomik fiyatıyla öne çıkar. Microchip PIC Mikrodenetleyici alternatiflerine göre daha güçlü işlem kapasitesi ve gelişmiş çevre birimleri sunar.

Teknik Özellikler

STM32F100C8T6B mikrodenetleyicinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: STMicroelectronics
• Çekirdek: 32-bit Arm Cortex-M3
• Seri: STM32F1 Value Line
• Model: STM32F100C8T6B

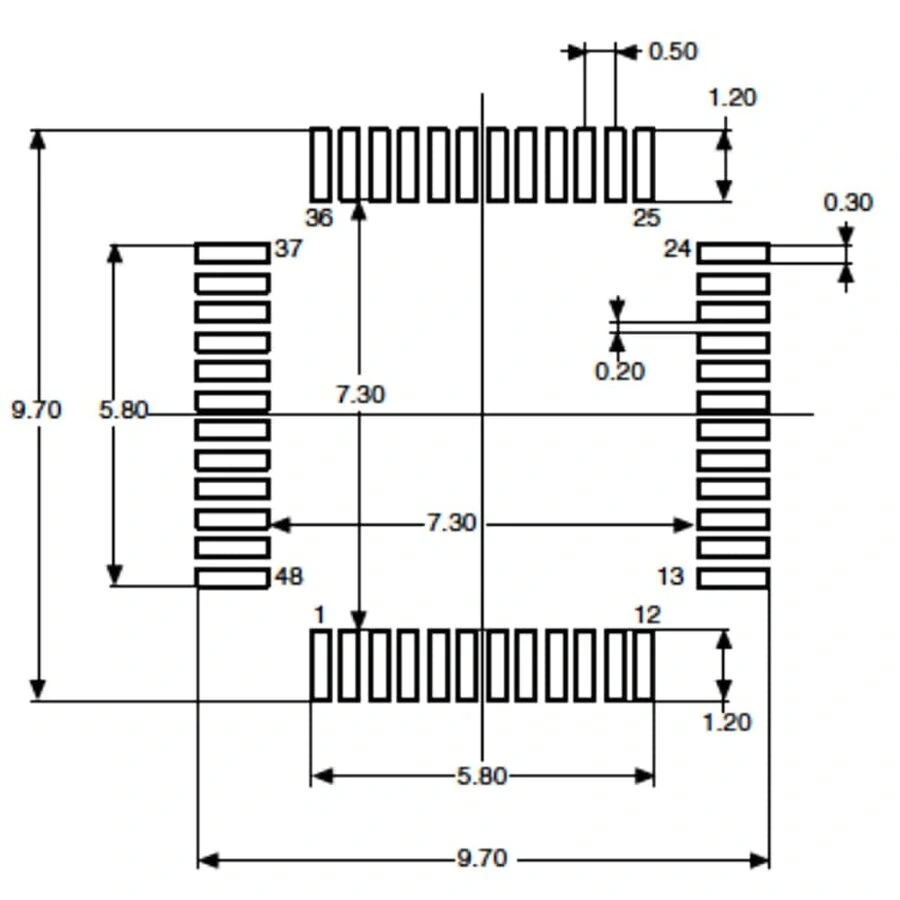

• Paket Tipi: LQFP-48 (7x7mm)
• Maksimum Çalışma Frekansı: 24 MHz
• Flash Bellek: 64 KB
• SRAM: 8 KB
• I/O Pin Sayısı: 37
• ADC Kanalları: 10 kanal, 12-bit
• DAC Kanalları: 2 kanal, 12-bit
• Haberleşme Arayüzleri: 3x USART, 2x SPI, 2x I²C
• Timers: 4x 16-bit, 2x basic timers
• Çalışma Voltajı: 2.0V - 3.6V
• DMA Kanalları: 7
• RTC (Gerçek Zamanlı Saat): Var
• CEC (Consumer Electronics Control): Var
• CRC (Cyclic Redundancy Check): Var
• Güç Tüketimi (Çalışma): ~10mA @ 24MHz
• Güç Tüketimi (Uyku): ~2μA
• Çalışma Sıcaklığı: -40°C ile +85°C
• Watchdog Timers: Independent ve Window watchdog

Bağlantı ve Kullanım

STM32F100C8T6B mikrodenetleyicinin bağlantısı ve programlanması hakkında bilgiler.

STM32F100C8T6B yüzey montaj bileşeni olduğundan, PCB tasarımı ve SMD lehimleme gerektirir. Temel bağlantı gereksinimleri:

1. Güç Bağlantısı: VDD (pinler 24, 36, 48) 2.0V-3.6V arası güç kaynağına, VSS (pinler 23, 35, 47) toprak hattına bağlanmalıdır.
2. Reset Pini: NRST (pin 7) 10K pull-up direnci ile VDD'ye bağlanmalıdır.
3. Boot Mode: BOOT0 (pin 44) genellikle pull-down direnci ile GND'ye bağlanır. Üst yazılım modunda pull-up ile VDD'ye bağlanır.
4. Osilatör: Harici kristal kullanımında, OSC_IN (pin 5) ve OSC_OUT (pin 6) pinlerine 8MHz kristal ve iki adet 20pF kapasitör bağlanır. Dahili osilatör de kullanılabilir.
5. Bypass Kapasitörleri: Her VDD-VSS çifti arasına 100nF seramik kapasitör, ana güç hattına 10μF elektrolitik kapasitör eklenmelidir.
6. Debug/Programlama: SWDIO (pin 34) ve SWCLK (pin 37) pinleri, SWD arayüzü için kullanılır.

STM32F100C8T6B programlama seçenekleri:

• ST-LINK/V2: SWD arayüzü üzerinden hızlı programlama ve hata ayıklama
• JTAG: Tam kapsamlı hata ayıklama ve programlama
• UART Bootloader: Yerleşik bootloader üzerinden seri port ile programlama
• DFU (Device Firmware Upgrade): USB üzerinden (USB-UART dönüştürücü gerekir)

Yazılım geliştirme platformları:

• STM32CubeIDE: Ücretsiz, Eclipse tabanlı entegre geliştirme ortamı
• STM32CubeMX: Grafik tabanlı konfigürasyon ve kod üretim aracı
• Keil MDK: Profesyonel ARM geliştirme ortamı
• IAR Embedded Workbench: Endüstriyel standart geliştirme ortamı
• PlatformIO: Modern, açık kaynaklı geliştirme ekosistemi
• Arduino Core STM32: Arduino tarzı programlama imkanı

Uygulama Alanları

STM32F100C8T6B mikrodenetleyicinin kullanılabileceği çeşitli uygulama alanları.

Endüstriyel Kontrol

• Basit PLC alternatifleri
• Motor kontrol uygulamaları
• Sensör arayüzleri
• Otomasyon sistemleri
• Elektronik kontrol üniteleri

Tüketici Elektroniği

• Akıllı ev cihazları
• Elektrikli el aletleri kontrolü
• Aydınlatma kontrol sistemleri
• HDMI CEC uygulamaları
• Giriş seviyesi IoT cihazları

Eğitim ve Geliştirme

• Gömülü sistem eğitim platformları
• 32-bit mimarisi öğrenimi
• ARM Cortex-M3 geliştirme projeleri
• Mikrodenetleyici programlama eğitimi
• Düşük maliyetli prototipleme

Proje Örnekleri

STM32F100C8T6B kullanılarak yapılabilecek proje örnekleri.

Dijital Sinyal İşleme Laboratuvar Kiti

STM32F100C8T6B'nin 12-bit ADC ve DAC çevrelerini kullanarak kompakt bir DSP laboratuvar kiti geliştirebilirsiniz. Analog sinyaller ADC ile örneklenirken, işlenen sinyaller DAC ile çıkış olarak alınabilir.

DMA kullanarak CPU yükü olmadan veri transferi yapılabilir. 128x64 OLED ekranda sinyal dalga formları görüntülenebilir. USB-UART dönüştürücü ile bilgisayara veri aktarımı sağlanabilir.

7 farklı DMA kanalı, çoklu sinyal kaynakları arasında veri akışı sağlar. Öğrenciler, filtreleme, FFT ve sinyal işleme algoritmalarını gerçek zamanlı olarak test edebilir.

Çok Kanallı Veri Kaydedici

STM32F100C8T6B'nin 10 adet ADC kanalını kullanarak çoklu sensörlerden veri toplayan bir sistem oluşturabilirsiniz. Sıcaklık, nem, basınç, ışık, gaz ve hareket gibi farklı parametreler eş zamanlı olarak izlenebilir.

SD kart modülü ile veriler kaydedilebilir. RTC modülü sayesinde her kayıt zaman damgasıyla kaydedilir. 2x16 LCD ekran veya OLED ekran ile durum bilgileri görüntülenebilir.

Timer ve interrupt kullanımı ile düzenli örnekleme sağlanabilir. Daha gelişmiş uygulamalar için Bluetooth veya Wi-Fi modülü ekleyerek uzaktan izleme yapılabilir.

İki Eksenli CNC Kontrol Ünitesi

STM32F100C8T6B'nin çoklu timer ve PWM kanallarını kullanarak basit bir CNC kontrol sistemi tasarlayabilirsiniz. İki step motor için ayrı PWM ve yön kontrol pinleri ayrılabilir.

UART arayüzü üzerinden G-code komutları alınabilir. DMA kullanımı, G-code işleme ve motor kontrol işlemlerini hızlı ve verimli hale getirir.

Limit switchler ve home sensörleri için dijital girişler kullanılabilir. Acil durum butonu için interrupt yapısı kurulabilir. Bu proje, küçük gravür makineleri veya basit çizim robotları için uygun bir kontrol ünitesi olabilir.

Sorun Giderme ve İpuçları

STM32F100C8T6B kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: SWD/JTAG bağlantısında sorun varsa, pinlerin doğru bağlandığını kontrol edin. NRST pininde pull-up direnci olduğundan emin olun. BOOT0 pininin doğru konumda olduğunu kontrol edin. ST-LINK programlayıcının sürücülerinin güncel olduğundan emin olun.
• Osilatör Sorunları: Harici kristal düzgün çalışmıyorsa, kapasitör değerlerini kontrol edin. RCC konfigürasyonunun doğru yapıldığından emin olun. HSE (Harici Yüksek Hızlı) veya HSI (Dahili Yüksek Hızlı) osilatörün doğru ayarlandığını kontrol edin.
• Güç Sorunları: Kararsız çalışma varsa, bypass kapasitörlerinin doğru yerleştirildiğinden emin olun. Güç kaynağının yeterli akım sağladığını kontrol edin. Brown-out dedektörü (BOR) ayarlarının uygun olduğundan emin olun.
• Çevre Birimi Sorunları: Periferiler çalışmıyorsa, RCC ile ilgili clock gate ayarlarını kontrol edin. GPIO pinlerinin doğru alternatif fonksiyon moduna ayarlandığından emin olun. DMA konfigürasyonlarının doğruluğunu kontrol edin.
• Yazılım Kilitleri: Program kilitleniyor veya yeniden başlıyorsa, watchdog timer'ı kontrol edin. Stack overflow olasılığına karşı bellek kullanımını inceleyedin. Kritik bölümlerde interrupt'ları doğru yönettiğinizden emin olun.

Performans İpuçları

• DMA kullanarak CPU yükünü azaltın, özellikle ADC ve UART gibi yoğun I/O işlemleri için.
• Flash belleğin hız sınırlamaları için prefetch buffer ve yarım döngü erişimi aktif edin.
• Interrupt önceliklerini uygulama ihtiyaçlarına göre düzenleyin.
• İşlem yoğun uygulamalarda dahili osilatör yerine harici kristal kullanın.
• Derleyici optimizasyon seviyelerini projenize göre ayarlayın.

Paket İçeriği

• 1 adet STM32F100C8T6B SMD 32-Bit 24MHz Mikrodenetleyici LQFP-48
