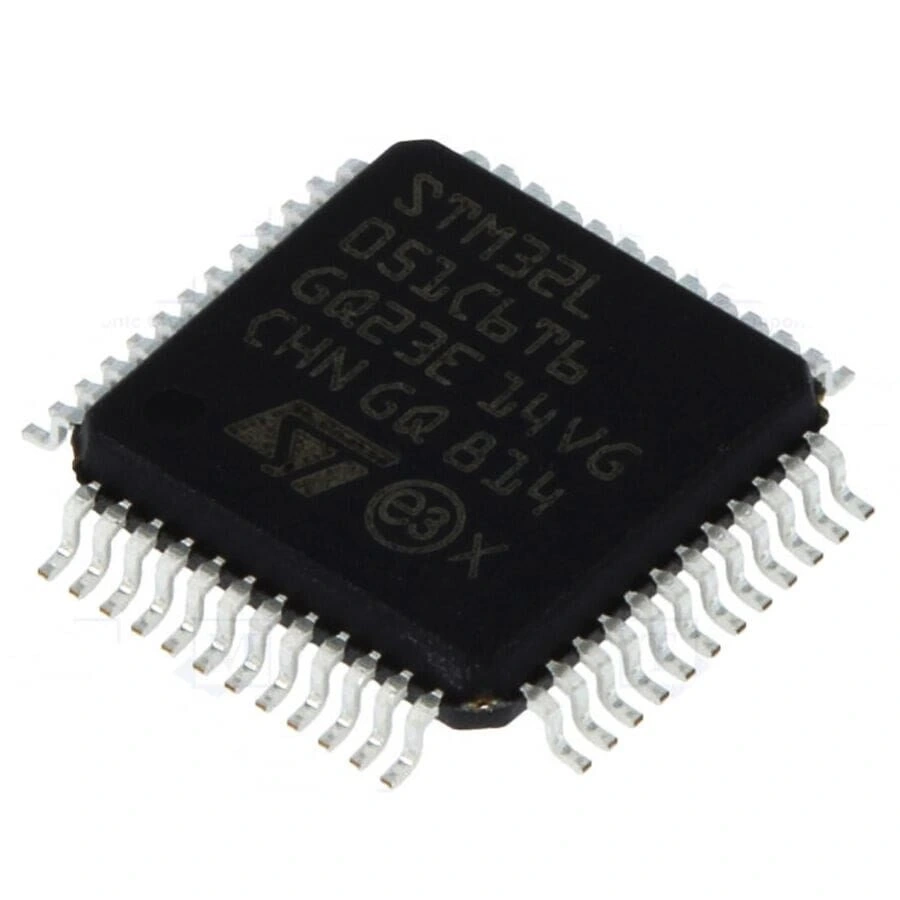

STM32L051C6T6 32-Bit 32MHz Mikrodenetleyici LQFP-48
STM32L051C6T6, STMicroelectronics'in ultra düşük güç tüketimli ARM Cortex-M0+ tabanlı 32-bit mikrodenetleyicisidir. LQFP-48 paketi içinde sunulan bu entegre, 32 MHz çalışma frekansı ile düşük güç tüketimi ve yüksek performansı dengeler.
32KB Flash bellek, 8KB RAM ve zengin çevre birimleriyle donatılan bu mikrodenetleyiciler, IoT ve batarya ile çalışan uygulamalarda enerji verimliliği sunar.
Kompakt boyutuna rağmen güçlü özellikler barındıran STM32L051C6T6, elektronik komponentler alanında mikrodenetleyici çözümlerinde modern ve verimli bir seçenektir.
Teknik Özellikler
STM32L051C6T6 32-Bit 32MHz Mikrodenetleyici LQFP-48'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: STMicroelectronics
- Mikrodenetleyici Serisi: STM32L0
- İşlemci Çekirdeği: ARM Cortex-M0+
- İşlemci Mimarisi: 32-Bit
- Maksimum Çalışma Frekansı: 32 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 32 KB (32768 bayt)
- RAM Belleği: 8 KB
- EEPROM: 2 KB
- I/O Pin Sayısı: 38
- ADC Kanalları: 16 (12-bit)
- DAC Kanalları: 1 (12-bit)
- Seri Haberleşme: 2 x USART, 2 x SPI, 2 x I²C
- USB: Yok
- Zamanlayıcı Modülleri: 7
- Gerçek Zaman Saati (RTC): Var, düşük güç tüketimli
- LCD Sürücüsü: Var (4x28 veya 8x24 segment)
- DMA Kanalları: 7
- Çalışma Gerilimi: 1.65V - 3.6V
- Paket Tipi: LQFP-48
- Pin Sayısı: 48
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Düşük Güç Modları: 7 farklı mod
- Güç Tüketimi (Aktif): ~87µA/MHz @ 3V
- Güç Tüketimi (Stop modu): ~655nA
- Güç Tüketimi (Standby modu): ~410nA
- Dahili Osilatörler: HSI 16 MHz (±1%), MSI (çok hızlı), LSI 37 kHz
- Harici Osilatör Desteği: 1-32 MHz HSE, 32.768 kHz LSE
- Debug Arayüzü: SWD (Serial Wire Debug)
- Komparatörler: 2
- Kripto Hızlandırıcı: AES 128-bit
- Programlama Döngüsü: 10,000 yazma/silme
- Veri Saklama Süresi: 20+ yıl
- RoHS Uyumluluğu: Evet

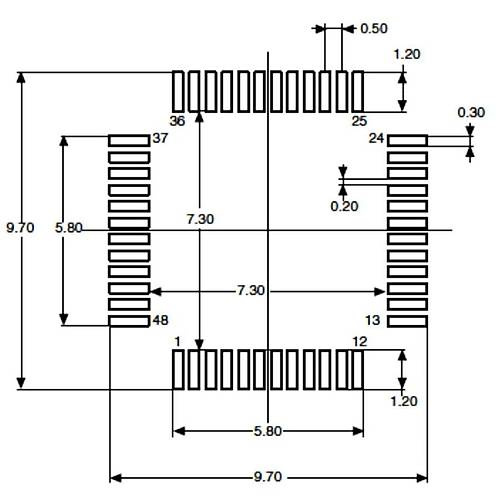

- Kılıf Boyutları: 7mm x 7mm x 1.4mm
Kullanım Alanları
STM32L051C6T6 32-Bit 32MHz Mikrodenetleyici LQFP-48'in kullanılabileceği çeşitli alanlar ve proje örnekleri.
Pil ile Çalışan IoT Cihazları
- Akıllı sensör düğümleri
- Kablosuz veri toplayıcılar
- Uzaktan izleme cihazları
- Giyilebilir teknoloji ürünleri
- Pille çalışan sağlık monitörleri
Endüstriyel Otomasyon
- Akıllı sensör arayüzleri
- Enerji ölçüm sistemleri
- Uzaktan veri toplama terminalleri
- Çevre koşulları izleme cihazları
- M2M (Makineden makineye) iletişim modülleri
Tüketici Elektroniği
- LCD ekranlı akıllı cihazlar
- Pil ömrü kritik ürünler
- Taşınabilir ölçüm cihazları
- Akıllı ev otomasyon ekipmanları
- Düşük güç tüketimli uzaktan kumandalar
Avantajlar ve Özellikler
STM32L051C6T6 32-Bit 32MHz Mikrodenetleyici LQFP-48'in sağladığı avantajlar ve çözümler.
- Ultra Düşük Güç Tüketimi: Nanowatt seviyesinde güç tüketimi ile pil ömrünü maksimize eder
- ARM Cortex-M0+ Çekirdeği: Yüksek kod verimliliği ve düşük güç tüketimi için optimize edilmiş işlemci
- LCD Sürücüsü: Harici sürücü gerektirmeden doğrudan LCD panel kontrolü sağlar
- AES Kripto Hızlandırıcı: Donanımsal şifreleme ile güvenli IoT uygulamaları için ideal
- Çoklu Düşük Güç Modları: Uygulama ihtiyacına göre enerji optimizasyonu seçenekleri
- Geniş Çalışma Voltajı Aralığı: 1.65V - 3.6V ile tek hücreli pillerle doğrudan çalışabilme
- Entegre RTC: Ultra düşük güç tüketimli saat ve takvim fonksiyonu
- Yüksek Performans DMA: CPU yükü olmadan verimli veri transferi
- Güçlü Analog Özellikler: 12-bit ADC, 12-bit DAC ve hassas komparatörler
- Dijital Filtreler: Daha doğru sensör okumaları için sinyal iyileştirme
Programlama ve Geliştirme
STM32L051C6T6 32-Bit 32MHz Mikrodenetleyici LQFP-48'in programlama ve geliştirme süreci hakkında bilgiler.
İpucu: STM32L0 serisi, düşük güç tüketimi için tasarlandığından, güç yönetim stratejilerini uygulamanızın merkezine alın. Uygulamanın çoğu zamanını derin uyku modlarında geçirmesi, pil ömrünü dramatik şekilde uzatabilir. Uygulamanızı tasarlarken, asenkron olayları verimli yönetmek için dahili RTC ve EXTI (Harici Kesme) kontrolörünü etkin şekilde kullanın. LPTIM (Düşük Güç Zamanlayıcı) modülü, uyku modlarında bile hassas zamanlama gerektiren işlemler için idealdir. STM32L0 enerji monitörü, pil voltajını sürekli izleyerek kritik düşük pil durumlarını tespit etmenize olanak tanır. Harici osilatör kullanımı hassasiyet sağlar ancak güç tüketimini artırır; çoğu uygulama için dahili MSI/HSI osilatörünü kalibre ederek kullanmak daha verimlidir.
Programlama için gerekli ortam ve araçlar:
- ST-LINK/V2 programlayıcı ve debugger
- STM32CubeIDE (entegre geliştirme ortamı)
- STM32CubeMX (grafik konfigürasyon aracı)
- STM32CubeL0 Embedded Software paketi
- Keil MDK, IAR EWARM veya diğer ARM uyumlu IDE'ler
- LQFP-48 adaptör kartı veya SMD programlama soketi
- Güç kaynağı (1.65V - 3.6V arası)
- Nucleo-L053R8 geliştirme kartı (başlangıç için önerilir)

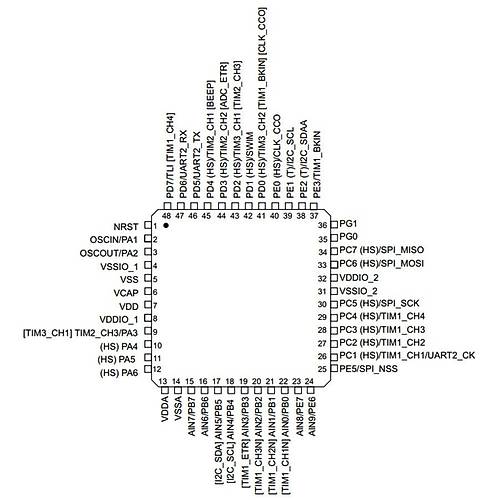

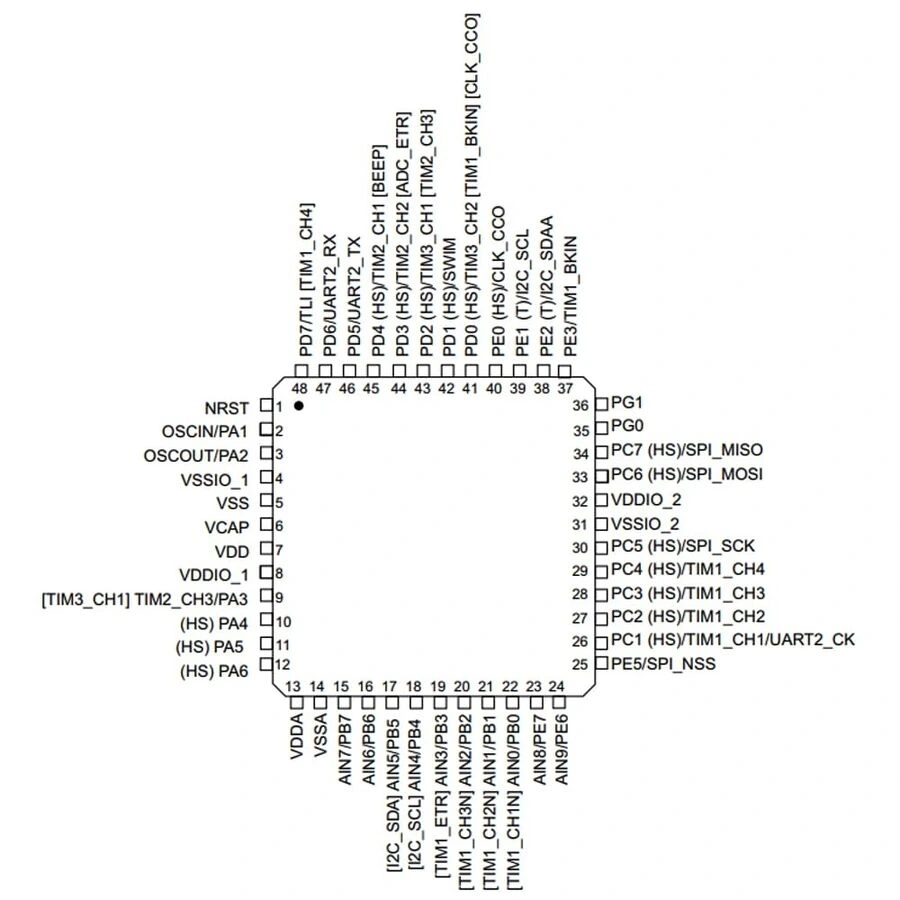

Önemli port fonksiyonları:
- PORTA/PORTB/PORTC: Genel amaçlı I/O, ADC, SPI, I2C, USART
- PORTH: Osilatör bağlantıları
- NRST: Reset pini
- BOOT0: Boot modu seçimi
- VSS/VDD: Güç ve toprak bağlantıları
- VDDA/VSSA: Analog güç ve toprak
- VLCD: LCD sürücüsü besleme
- VREF+/VREF-: ADC referans voltajı
Sorun Giderme ve İpuçları
STM32L051C6T6 32-Bit 32MHz Mikrodenetleyici LQFP-48 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Beklenenden Yüksek Güç Tüketimi: Kullanılmayan periferalleri devre dışı bırakın, GPIO pinlerini tanımlanmış duruma getirin.
- SWD Bağlantı Sorunları: Pull-up dirençlerini kontrol edin, düşük programlama hızı deneyin.
- Beklenmeyen Uyku Modundan Çıkma: İstenmeyen kesme kaynaklarını maskeleyin, flag'leri temizleyin.
- RTC Hassasiyet Sorunları: Kaliteli LSE kristali kullanın, doğru yükleme kapasitörlerini ekleyin.
- Brownout Resetleri: Güç kaynağı bypass kapasitörlerini artırın veya regülatör değiştirin.
Verimli Kullanım İpuçları
- DMA kullanarak CPU işlemini olmadan veri transferlerini gerçekleştirin
- Düşük güç modlarında LPTIM zamanlayıcısını kullanarak periyodik uyanma sağlayın
- ADC işlemlerinde DMA ve batch modunu kullanarak güç verimliliğini artırın
- I/O pinlerini Open-Drain veya Analog olarak yapılandırarak statik güç tüketimini azaltın
- LCD sürücüsünün düşük güç modlarını etkin kullanarak ekran güncellemelerini optimize edin
- HSI Otomatik Wake-up (AWU) özelliğini kullanarak hassas osilatör kalibrasyonu yapın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz. Entegreler, diyotlar, transistörler ve daha fazlası.
Ürünleri İncele →
Projeleriniz için çeşitli Microchip PIC mikrodenetleyiciler. Farklı hız, bellek kapasitesi ve paket seçenekleri ile uygulamalarınıza güç katın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Programlayıcılar ve geliştirme kitlerinden pasif komponentlere kadar geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
STM32L051C6T6'nın güç tüketimi ne kadar düşüktür?
Aktif modda 87µA/MHz, Stop modunda 655nA, Standby modunda 410nA tüketir. RTC aktifken standby modda 1.2µA tüketim ile yıllarca pil ile çalışabilir.
Cortex-M0+ çekirdeğinin avantajları nelerdir?
32-bit işlem gücü ile düşük güç tüketimi sunar. 2-aşamalı pipeline mimarisi, etkin kod yoğunluğu ve Thumb-2 komut seti sayesinde verimli çalışır.
Entegre LCD sürücüsü hangi tip ekranları destekler?
4x28 veya 8x24 segment, toplam 112 segment LCD ekranları destekler. Düşük güç tüketimli olup, güç modları arasında ekran içeriğini koruyabilir.
STM32L051C6T6 için hangi programlama arayüzleri kullanılabilir?
SWD (Serial Wire Debug) arayüzü ile programlanır. ST-LINK/V2 veya ST-LINK/V2-1 programlayıcıları kullanılabilir. JTAG desteği yoktur.
Düşük güç modlarında hangi periferaller çalışabilir?
Stop modunda RTC, LPTIM, LCD, IWDG ve bazı wakeup kaynakları çalışabilir. Standby modunda sadece RTC ve belirli wakeup pinleri aktif kalabilir.
AES donanım hızlandırıcısı neden önemlidir?
128-bit AES şifreleme/şifre çözme işlemlerini CPU yükü olmadan gerçekleştirir. IoT cihazlarında veri güvenliği için önemlidir ve yazılımsal çözümlerden daha verimlidir.
Flash belleğin program/silme ömrü ne kadardır?
10,000 yazma/silme döngüsü garantilidir. EEPROM emülasyonu için özel alanlar 300,000 döngüye kadar dayanabilir. Veriler 20+ yıl saklanabilir.
DMA kontrol ünitesi nasıl avantaj sağlar?
CPU müdahalesi olmadan periferaller ile bellek arasında veri aktarabilir. 7 kanal, ADC, SPI, I2C ve USART dahil çeşitli periferalleri destekler, güç tüketimini azaltır.
