STM32L031F4P6 SMD 32MHz 32-Bit Mikrodenetleyici TSSOP20

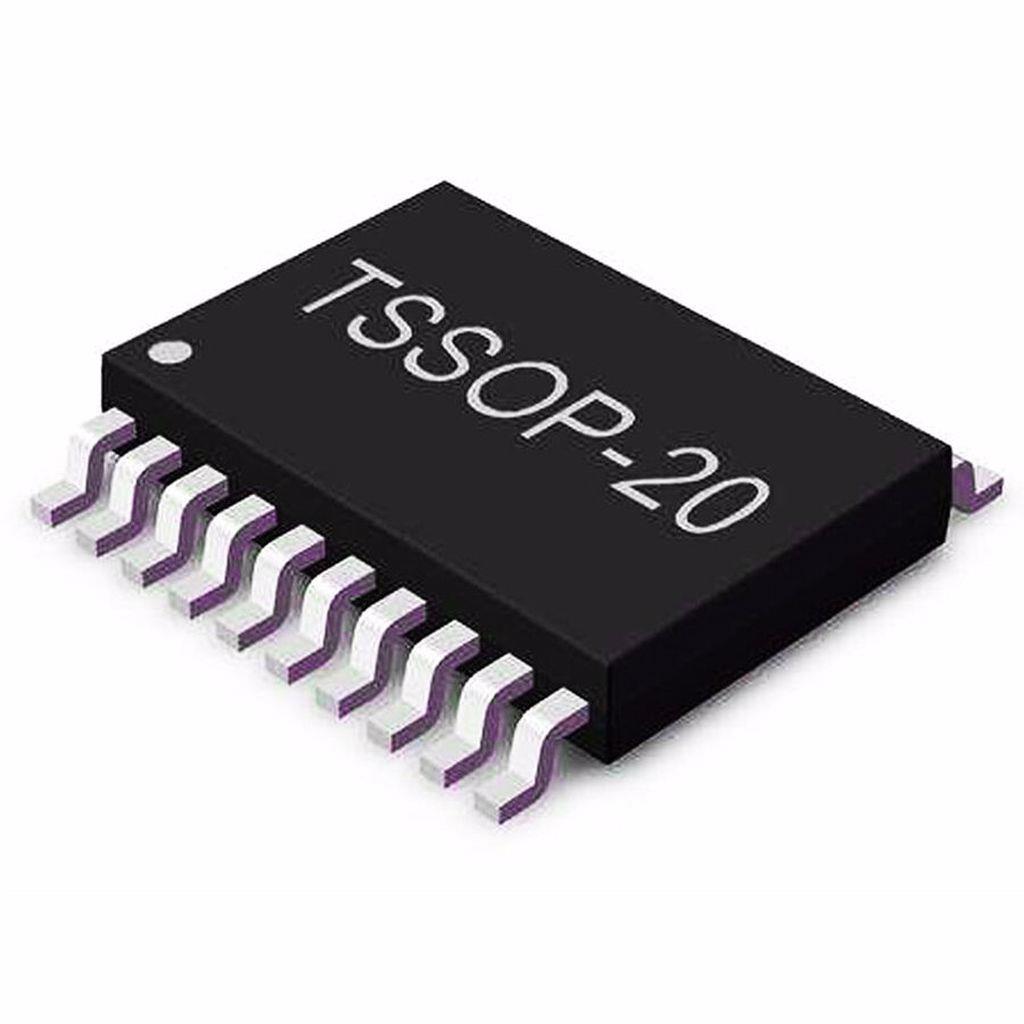

STM32L031F4P6, STMicroelectronics'in ultra düşük güç tüketimli 32-bit Arm Cortex-M0+ tabanlı mikrodenetleyici ailesinin kompakt bir üyesidir. TSSOP20 paketinde sunulan bu çip, sınırlı alan ve düşük güç gereksinimleri olan uygulamalar için idealdir.

32MHz'e kadar çalışabilen ve 16KB flash bellek barındıran bu mikrodenetleyici. minimum yerleşim alanında maksimum performans ve enerji verimliliği sunar.

Elektronik Komponentler kategorimizin düşük güç tüketimli 32-bit serisinden olan bu mikrodenetleyici, pil ile çalışan cihazlar için mükemmeldir. Microchip PIC Mikrodenetleyici alternatiflerine kıyasla üstün işlem gücü ve olağanüstü düşük enerji tüketimi sunar.

Teknik Özellikler

STM32L031F4P6 mikrodenetleyicinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: STMicroelectronics
• Çekirdek: 32-bit Arm Cortex-M0+
• Seri: STM32L0
• Model: STM32L031F4P6

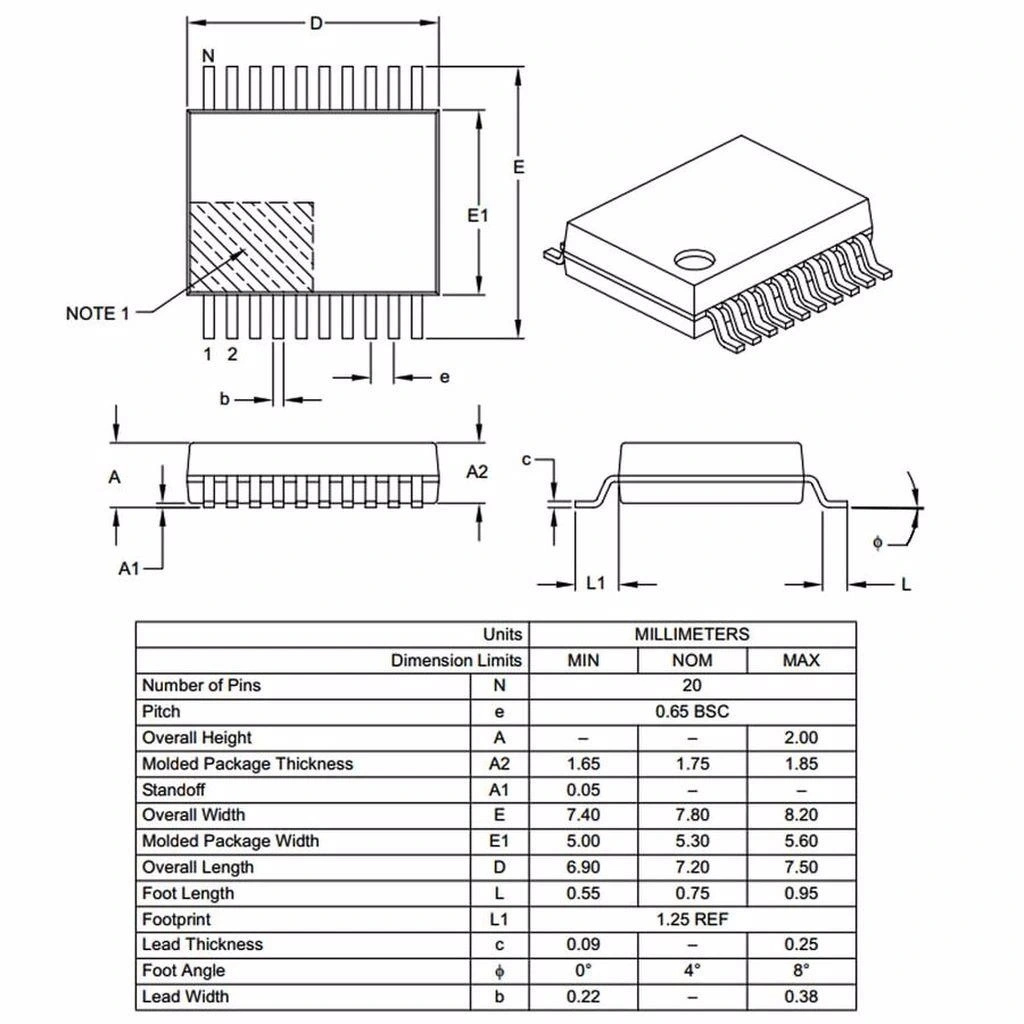

• Paket Tipi: TSSOP20 (6.5mm x 4.4mm)
• Maksimum Çalışma Frekansı: 32 MHz
• Flash Bellek: 16 KB
• SRAM: 2 KB
• EEPROM: 512 byte
• I/O Pin Sayısı: 16
• ADC Kanalları: 7 kanal, 12-bit
• Haberleşme Arayüzleri: USART, SPI, I²C
• Timers: 4 (16-bit ve 32-bit)
• Çalışma Voltajı: 1.65V - 3.6V
• Güç Tüketimi (Çalışma): 87 μA/MHz @ 3.3V
• Güç Tüketimi (Düşük Güç): 0.29 μA (Standby modu)
• DMA Kanalları: 7
• Çalışma Sıcaklığı: -40°C ile +85°C
• DAC: 1 kanal, 12-bit
• Comparators: 1
• RTC (Gerçek Zamanlı Saat): Var
• Watchdog Timers: 2 (bağımsız ve pencere)
• Random Number Generator: Var

Bağlantı ve Kullanım

STM32L031F4P6 mikrodenetleyicinin bağlantısı ve programlanması hakkında bilgiler.

STM32L031F4P6 yüzey montaj bileşeni olduğundan, PCB tasarımı ve SMD lehimleme gerektirir. Temel bağlantı gereksinimleri:

1. Güç Bağlantısı: VDD (pin 16) 1.65V-3.6V arası güç kaynağına, VSS (pin 15) toprak hattına bağlanmalıdır.
2. Reset Pini: NRST (pin 4) 10K pull-up direnci ile VDD'ye bağlanmalıdır.
3. Boot Mode: BOOT0 (pin 1) genellikle pull-down direnci ile GND'ye bağlanır. Üst yazılım (bootloader) modunda pull-up ile VDD'ye bağlanır.
4. Osilatör: Dahili osilatör kullanılabilir veya harici osilatör için OSC_IN (pin 2) ve OSC_OUT (pin 3) pinleri kullanılabilir.
5. Bypass Kapasitörleri: VDD-VSS arasına 100nF seramik kapasitör ve ana güç hattına 10μF kapasitör eklenmelidir.
6. Debug/Programlama: SWDIO (pin 17) ve SWCLK (pin 18) pinleri, SWD (Serial Wire Debug) arayüzü için kullanılır.

STM32L031F4P6 programlama seçenekleri:

• ST-LINK/V2: SWD arayüzü ile programlama ve hata ayıklama
• UART Bootloader: Yerleşik bootloader üzerinden programlama
• J-Link: Profesyonel programlama ve hata ayıklama aracı
• Black Magic Probe: Açık kaynaklı programlama ve hata ayıklama çözümü

Yazılım geliştirme platformları:

• STM32CubeIDE: Ücretsiz, Eclipse tabanlı geliştirme ortamı
• STM32CubeMX: Grafik tabanlı konfigürasyon ve kod üretim aracı
• Keil MDK: Profesyonel ARM geliştirme ortamı
• IAR Embedded Workbench: Endüstriyel standart geliştirme aracı
• PlatformIO: Modern, açık kaynaklı IDE
• STM32duino: Arduino tarzı programlama desteği

Uygulama Alanları

STM32L031F4P6 mikrodenetleyicinin kullanılabileceği çeşitli uygulama alanları.

Pil ile Çalışan Cihazlar

• Kablosuz sensör düğümleri
• Giyilebilir sağlık izleme cihazları
• Akıllı ev sensörleri
• Uzaktan kumandalar
• Pil ömrü kritik IoT cihazları

Kompakt Elektronik Cihazlar

• Minyatür veri kaydediciler
• Küçük boyutlu test ve ölçüm ekipmanları
• Kablosuz kulaklıklar ve audio cihazlar
• Akıllı kart çözümleri
• RFID/NFC etiketleri ve okuyucular

Sensör Arayüzleri

• Endüstriyel sensör düğümleri
• Çevresel sensör ağları
• Akıllı tarım uygulamaları
• Akıllı sayaç ve ölçüm sistemleri
• Biyomedikal sensör cihazları

Proje Örnekleri

STM32L031F4P6 kullanılarak yapılabilecek proje örnekleri.

Dağıtık Çevre İzleme Sensörü

STM32L031F4P6 kullanarak, yıllar boyu pil ile çalışabilen bir çevre izleme sensörü geliştirebilirsiniz. BME680 çevre sensörü ile sıcaklık, nem, basınç ve hava kalitesini ölçebilirsiniz.

Mikrodenetleyici, çoğunlukla derin uyku modunda kalarak minimal güç tüketir ve RTC ile belirli aralıklarla uyanarak ölçüm yapar. Ölçüm verileri LoRa modülü ile uzun mesafelere düşük güç tüketimi ile iletilebilir.

CR2032 pil veya küçük bir güneş paneli ile güç sağlanabilir. TSSOP20 paketi sayesinde PCB boyutu minimumda tutularak, sensör kompakt ve hava koşullarına dayanıklı bir muhafaza içine yerleştirilebilir.

Akıllı Termostat

STM32L031F4P6 ile kompakt bir akıllı termostat tasarlayabilirsiniz. Birden fazla DS18B20 sıcaklık sensörü ile farklı odaların sıcaklığını izleyebilir, Bluetooth LE modülüyle akıllı telefonlara bağlanabilirsiniz.

Mikrodenetleyici, sıcaklık verilerini analiz ederek, ısıtma/soğutma sistemlerini röle modülleri ile kontrol edebilir. Hareket sensörleri ekleyerek, odada kimse yokken enerji tasarrufu yapılabilir.

Küçük bir OLED ekran ile temel bilgiler görüntülenebilir. RTC özelliği ile program zamanlaması, dahili EEPROM ile kullanıcı ayarlarının saklanması mümkündür. Düşük güç modları sayesinde, harici güç kaynağı kesildiğinde bile yedek pille çalışmaya devam edebilir.

Giyilebilir Aktivite İzleyici

STM32L031F4P6 kullanarak minyatür bir aktivite izleme cihazı oluşturabilirsiniz. MPU6050 ivmeölçer ve jiroskop ile kullanıcının hareketlerini algılayıp adım sayısı, kalori tüketimi ve aktivite süresi hesaplanabilir.

MAX30100 nabız sensörü ile kalp atış hızını ölçebilir, bu verileri düşük güç tüketimli BLE modülü ile akıllı telefona aktarabilirsiniz. DMA kullanımı, sensör verilerinin CPU kullanmadan işlenmesini sağlayarak güç tüketimini düşürür.

Kompakt boyutu sayesinde bileklik veya kolye şeklinde tasarlanabilir. 100mAh LiPo pil ile 2 haftaya kadar çalışma süresi sağlanabilir. Mikrodenetleyicinin RTC özelliği ile uyku kalitesi analizi yapılabilir.

Sorun Giderme ve İpuçları

STM32L031F4P6 kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SWD Bağlantı Sorunları: Programlama yapılamıyorsa, SWDIO/SWCLK pinlerinin doğru bağlandığını ve pull-up/pull-down dirençlerini kontrol edin. NRST pinine 10K pull-up direnci ekleyin. ST-LINK programlayıcının güncel firmware'e sahip olduğundan emin olun.
• Düşük Güç Modları Çalışmıyor: Kesintiler düzgün yapılandırılmamış olabilir. WFI/WFE komutlarının doğru kullanıldığından emin olun. Kullanılmayan pinlerin analog giriş olarak yapılandırılarak yüzen durumda bırakılmadığını kontrol edin.
• Yüksek Güç Tüketimi: Kullanılmayan çevre birimlerinin kapatıldığından emin olun. I/O pinlerini tanımlayın (giriş/çıkış) ve yüzen durumda bırakmayın. Clock ağacı yapılandırmasını optimize edin, gereksiz yüksek frekanslı saat kaynaklarını devre dışı bırakın.
• RTC Sorunları: LSE (Düşük Hızlı Harici) osilatörün doğru bağlandığını veya LSI (Düşük Hızlı Dahili) osilatörün etkin olduğunu kontrol edin. Backup domain sıfırlamalarının doğru yönetildiğinden emin olun.
• Flash Memory Yazma Hataları: Flash yazma işlemlerinin düzgün kilit açma/kilitleme prosedürlerine uyduğundan emin olun. EEPROM yazma işlemlerini azaltın, çünkü sınırlı yazma döngüsü ömrü vardır.

Performans İpuçları

• DMA kullanarak veri transferlerini CPU'dan bağımsız gerçekleştirin.
• Düşük güç uygulamaları için LPTIM (Low Power Timer) kullanın.
• Uygulamanızı hızla çalıştırıp düşük güç moduna geçiren "race to sleep" stratejisini benimseyin.
• İhtiyacınıza göre clock frekansını ayarlayın, her zaman maksimum hızda çalıştırmayın.
• Kritik kodları SRAM'de çalıştırarak flash erişim gecikmelerini azaltın.

Paket İçeriği

• 1 adet STM32L031F4P6 SMD 32MHz 32-Bit Mikrodenetleyici TSSOP20
