STM8L051F3P6 8-Bit 16MHz Mikrodenetleyici TSSOP20
STM8L051F3P6, STMicroelectronics'in ultra düşük güç tüketimli 8-bit mikrodenetleyici ailesinin kompakt bir üyesidir. TSSOP20 paketi ile minimum alan kullanımı sağlayan bu entegre, 16 MHz'e kadar çalışma frekansı sunar.
8KB Flash bellek, 1KB RAM ve 256 byte veri EEPROM ile donatılan bu mikrodenetleyiciler, son derece düşük güç tüketimi ve gelişmiş çevre birim setiyle öne çıkar.
Batarya ile çalışan cihazlar ve enerji tasarruflu uygulamalar için ideal olan STM8L051F3P6, elektronik komponentler alanında mikrodenetleyici çözümlerinde verimli bir alternatiftir.
Teknik Özellikler
STM8L051F3P6 8-Bit 16MHz Mikrodenetleyici TSSOP20'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: STMicroelectronics
- Mikrodenetleyici Serisi: STM8L
- Model: STM8L051F3P6
- İşlemci Mimarisi: 8-Bit STM8L
- Maksimum Çalışma Frekansı: 16 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 8 KB (4K x 16-bit)
- RAM Belleği: 1 KB
- EEPROM Belleği: 256 Byte
- I/O Pin Sayısı: 16
- ADC Kanalları: 11 (12-bit)
- DAC Kanalları: 1 (8-bit)
- Seri Haberleşme: 1 x USART, 1 x SPI, 1 x I²C
- Zamanlayıcı Modülleri: 4 (2x 16-bit, 1x 8-bit, 1x Temel)
- Kesme (Interrupt) Kaynakları: 29
- Çalışma Gerilimi: 1.65V - 3.6V

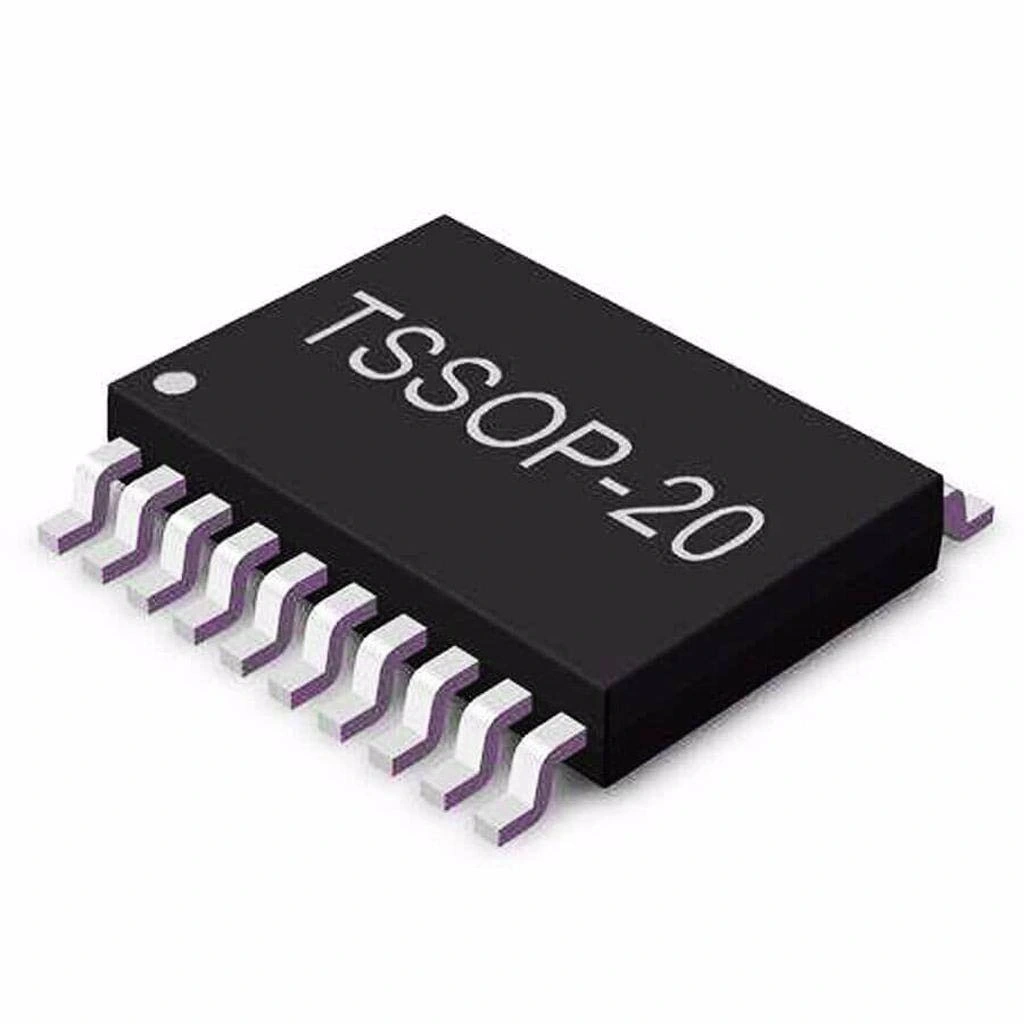

- Paket Tipi: TSSOP-20 (SMD)
- Pin Sayısı: 20
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Watchdog Timer: Bağımsız ve Window Watchdog
- Dahili Osilatör: 16 MHz HSI, 38 kHz LSI, 32.768 kHz LSE
- RTC (Gerçek Zaman Saati): Var, düşük güç tüketimli
- Debug Arayüzü: SWIM (Single Wire Interface Module)
- Analog Karşılaştırıcı: 2
- Güç Tüketimi (Aktif): ~170μA/MHz @ 3V
- Güç Tüketimi (Düşük Güç): <1µA (Halt modu)
- DMA Kanalları: 4
- Programlama Döngüsü: 10,000 yazma/silme
- Veri Saklama Süresi: 20+ yıl
- RoHS Uyumluluğu: Evet

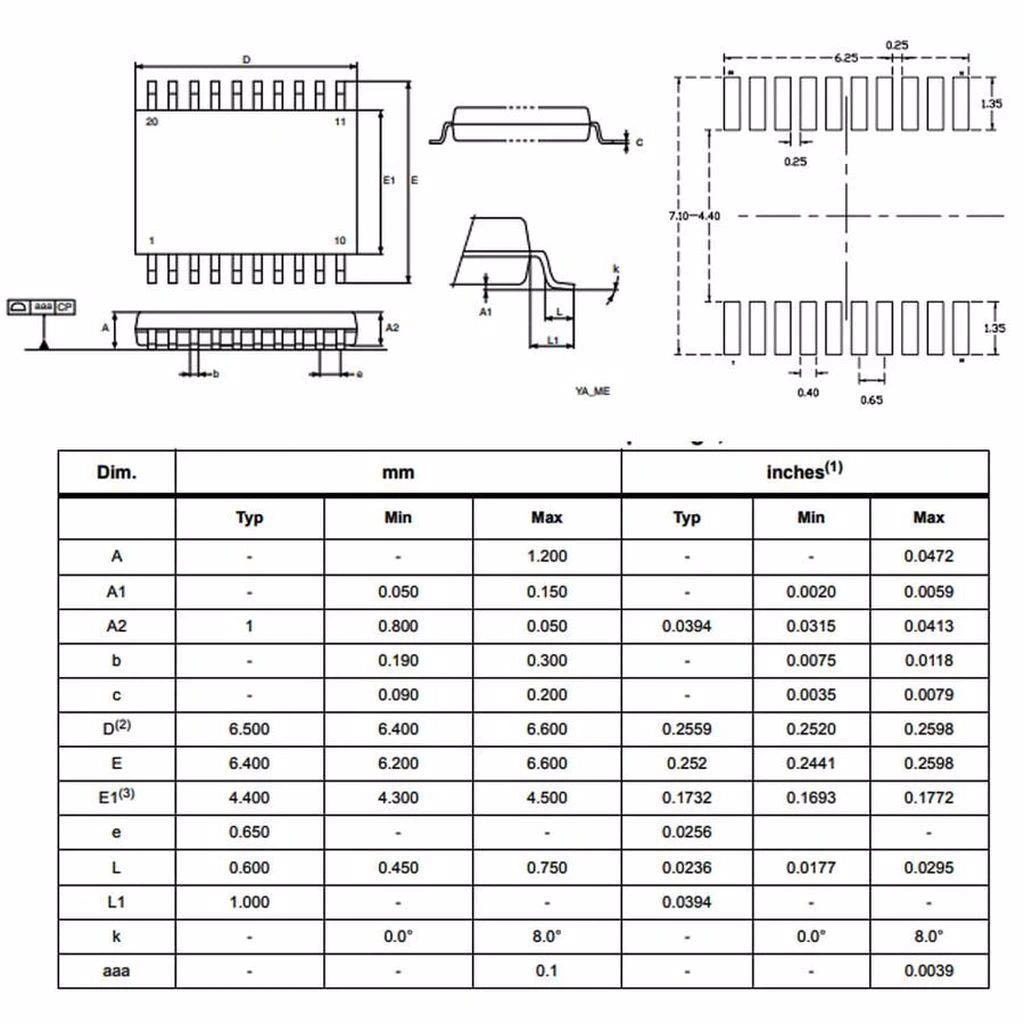

- Kılıf Boyutları: 6.5mm x 4.4mm x 1.1mm
Kullanım Alanları
STM8L051F3P6 8-Bit 16MHz Mikrodenetleyici TSSOP20'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Pil ile Çalışan Cihazlar
- Giyilebilir teknoloji ürünleri
- Kablosuz sensör ağları
- Taşınabilir tıbbi cihazlar
- Düğme pilli elektronik ürünler
- Uzun ömürlü uzaktan kumandalar
Akıllı Sensör Uygulamaları
- Çevre koşulları monitörleri
- Akıllı gaz ve duman dedektörleri
- Enerji ve güç ölçüm modülleri
- Hareket ve titreşim sensörleri
- Akıllı bina otomasyonu sensörleri
IoT Uygulamaları
- Düşük güç tüketimli IoT uç cihazları
- Kablosuz iletişim modülleri
- Akıllı ev otomasyon cihazları
- Veri toplama ve kayıt sistemleri
- Enerji izleme sistemleri
Avantajlar ve Özellikler
STM8L051F3P6 8-Bit 16MHz Mikrodenetleyici TSSOP20'nin sağladığı avantajlar ve çözümler.
- Ultra Düşük Güç Tüketimi: Batarya ile çalışan cihazlar için optimize edilmiş yapı
- Geniş Çalışma Voltajı Aralığı: 1.65V - 3.6V arası çalışma kabiliyeti
- Yüksek Hassasiyetli ADC: 12-bit çözünürlüklü analog-dijital dönüştürücü
- DMA Kontrolörü: İşlemci yükü olmadan veri transferi yapabilme
- Dahili RTC: Gerçek zamanlı saat fonksiyonu ile zaman takibi
- Çoklu Düşük Güç Modları: Uygulamanın ihtiyacına göre güç optimizasyonu
- Çok Sayıda Uyandırma Kaynağı: Sensörlere anında tepki verebilme
- Dahili Saat Kaynakları: Harici komponent ihtiyacını azaltma
- Verimli Kesme Kontrolörü: Hızlı kesme işleme ve düşük gecikme
- Gürültü Bağışıklığı: Zorlu ortamlarda güvenilir çalışma
Programlama ve Geliştirme
STM8L051F3P6 8-Bit 16MHz Mikrodenetleyici TSSOP20'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: STM8L serisi, düşük güç tüketimi odaklı olduğundan, güç tasarrufu maksimizasyonu için periferallerin doğru konfigürasyonu kritiktir. STM8L için ST'nin sağladığı STM8L Periferik Kütüphanesini kullanarak çeşitli düşük güç modlarını ve uyandırma kaynaklarını yönetebilirsiniz. STM8L'in RTC modülü, 32.768 kHz LSE kristali ile son derece düşük güç tüketimli zaman takibi sağlar ve bu sayede cihazınız saatler, günler hatta aylar boyunca tek pil ile çalışabilir. Yazılım geliştirme sürecinde, DMA kanallarını verimli kullanarak CPU yükünü azaltın ve ADC okumaları gibi işlemleri arka planda gerçekleştirin. Sıkça değişen verileri EEPROM yerine mümkün olduğunca Data Retention RAM'de tutarak, Flash belleğin ömrünü uzatabilirsiniz.
Programlama için gerekli ortam ve araçlar:
- ST-LINK/V2 programlayıcı ve debugger
- STM8CubeMX (grafik konfigürasyon aracı)
- STVD-STM8 (ST Visual Develop IDE)
- SDCC (Small Device C Compiler - açık kaynak derleyici)
- IAR Embedded Workbench veya Cosmic STM8 (ticari derleyiciler)
- TSSOP-20 adaptör kartı veya SMD programlama soketi
- STM8L Standard Peripheral Library
- Güç kaynağı (1.65V - 3.6V arası)
Önemli port fonksiyonları:
- PORTA: Dijital I/O, SPI, Timer, ADC
- PORTB: Dijital I/O, I2C, Timer, ADC
- PORTC: Dijital I/O, USART, Timer, ADC
- PORTD: Dijital I/O, ADC, DAC
- SWIM: Single Wire Interface Module pin (programlama ve hata ayıklama)
- NRST: Reset pini
- VLCD: LCD sürücüsü kontrastı (bazı STM8L varyantlarında)
Sorun Giderme ve İpuçları
STM8L051F3P6 8-Bit 16MHz Mikrodenetleyici TSSOP20 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yüksek Güç Tüketimi: Çalışmayan periferalleri devre dışı bırakın, güç modlarını doğru kullanın.
- SWIM Programlama Hatası: SWIM pinine pull-up direnci ekleyin, programlama hızını düşürün.
- RTC Tutarsızlığı: Kaliteli 32.768 kHz kristal kullanın ve doğru yükleme kapasitörleri ekleyin.
- ADC Ölçüm Hataları: Referans voltajını stabilize edin, dijital gürültüyü azaltın.
- Uyandırma Sorunları: Uyandırma kaynağı konfigürasyonunu ve kesme önceliklerini kontrol edin.
Verimli Kullanım İpuçları
- Düşük güç modlarına geçmeden önce kullanılmayan pinleri tanımlanmış duruma getirin
- Periyodik işlemler için RTC alarmlarını kullanarak minimum güç tüketimi sağlayın
- DMA transfer tamamlama kesmeleri ile CPU uyku modundan verimli şekilde çıkın
- ADC otomatik tarama modunu kullanarak çoklu kanal okumalarını optimize edin
- Flash bellek yazma işlemlerini gruplandırarak enerji tasarrufu yapın
- PCB tasarımında analog ve dijital toprakları ayırarak gürültüyü azaltın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz. Entegreler, diyotlar, transistörler ve daha fazlası.
Ürünleri İncele →
Projeleriniz için çeşitli Microchip PIC mikrodenetleyiciler. Farklı hız, bellek kapasitesi ve paket seçenekleri ile uygulamalarınıza güç katın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Programlayıcılar ve geliştirme kitlerinden pasif komponentlere kadar geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
STM8L ve STM8S serileri arasındaki temel farklar nelerdir?
STM8L düşük güç odaklıdır, 1.65V-3.6V ile çalışır. STM8S genel amaçlıdır, 2.95V-5.5V gerektirir. STM8L'de ADC 12-bit, RTC ve DMA vardır.
STM8L051F3P6'nın çalışma voltajı ne kadardır?
1.65V-3.6V arası çalışabilir. Bu sayede tek hücreli piller veya düşük voltajlı güç kaynaklarıyla doğrudan kullanılabilir.
Bu mikrodenetleyici ile bir saat uygulaması yapabilir miyim?
Evet, dahili RTC modülü ve 32.768kHz LSE kristali ile yüksek hassasiyetli ve düşük güç tüketimli zaman izleme uygulamaları geliştirilebilir.
Aktif modda ve uyku modlarında güç tüketimi ne kadardır?
Aktif modda ~170µA/MHz, düşük güç bekleme modunda ~0.35µA, halt modunda <1µA tüketir. RTC aktifken halt modunda ~1.2µA tüketir.
DMA kontrol birimi hangi avantajları sağlar?
CPU müdahalesi olmadan veri transferi yapabilir. ADC değerlerini hafızaya aktarma, SPI/UART iletişimi gibi işlemlerde CPU yükünü azaltır ve güç tasarrufu sağlar.
12-bit ADC'nin avantajları nelerdir?
4096 farklı değer ayrıştırabilir. Hassas sensör ölçümleri, hassas akım/voltaj izleme, tıbbi cihazlar gibi yüksek doğruluk gerektiren uygulamalar için idealdir.
Bu mikrodenetleyici Arduino IDE ile programlanabilir mi?
Doğrudan desteklemez, ancak STM8 Arduino Core gibi üçüncü taraf eklentilerle Arduino IDE'de sınırlı destek mümkündür. SDCC veya IAR/Cosmic derleyicileri önerilir.
Data Retention RAM nedir ve nasıl kullanılır?
Düşük güç modlarında içeriğini koruyan özel RAM bölgesidir. Sık değişen verileri tutarak Flash/EEPROM'u korur ve uyanma süresini kısaltır.
