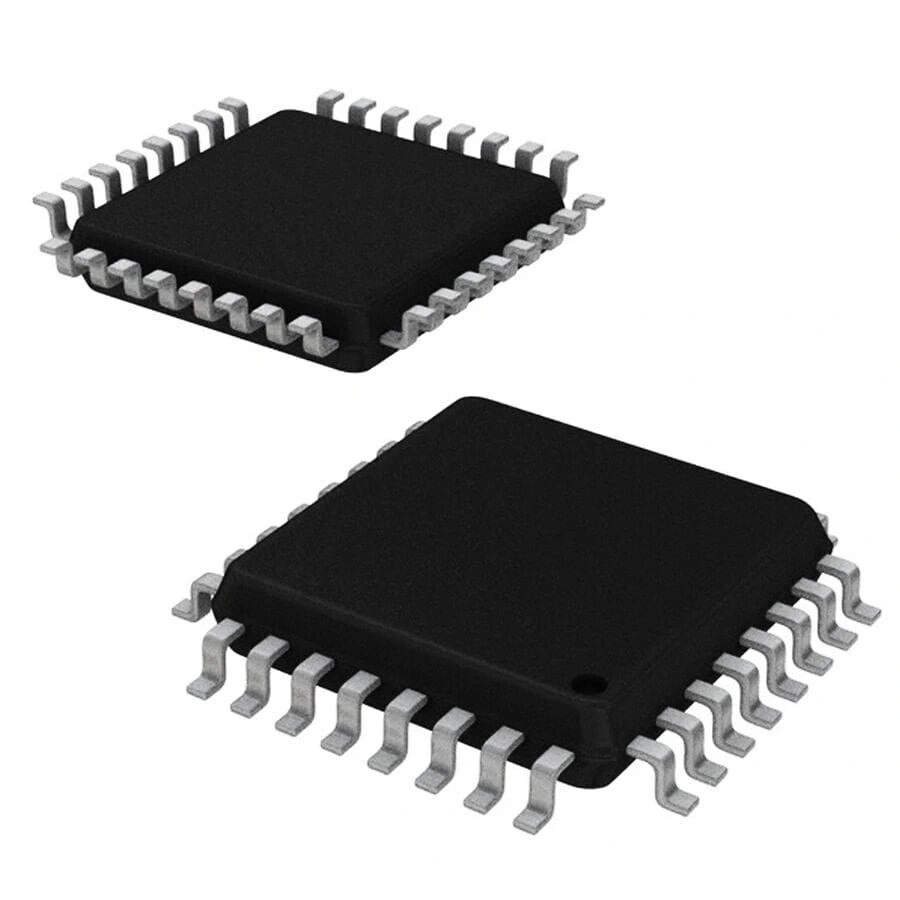

STM32L051K6T6 32 Bit 32MHz Mikrodenetleyici LQFP32

STM32L051K6T6 32-Bit 32MHz Mikrodenetleyici LQFP32

STM32L051K6T6, STMicroelectronics'in ultra düşük güç tüketimli 32-bit Arm Cortex-M0+ tabanlı mikrodenetleyicisidir. LQFP32 paketinde sunulan bu çip, pil ile çalışan uygulamalar için idealdir.

32MHz'e kadar çalışabilen, 32KB flash bellek ve 8KB SRAM ile donatılmış bu mikrodenetleyici. kompakt boyutuna rağmen kapsamlı çevre birimleri sunar.

Elektronik Komponentler kategorimizin modern 32-bit segmentindeki bu mikrodenetleyici, düşük güç ihtiyacı ve yüksek performans sunar. Microchip PIC Mikrodenetleyici alternatiflerine göre daha gelişmiş işlem gücü ve düşük enerji tüketimi avantajlarıyla öne çıkar.

Teknik Özellikler

STM32L051K6T6 mikrodenetleyicinin teknik özellikleri aşağıda listelenmiştir.

• Üretici: STMicroelectronics
• Çekirdek: 32-bit Arm Cortex-M0+
• Seri: STM32L0
• Model: STM32L051K6T6

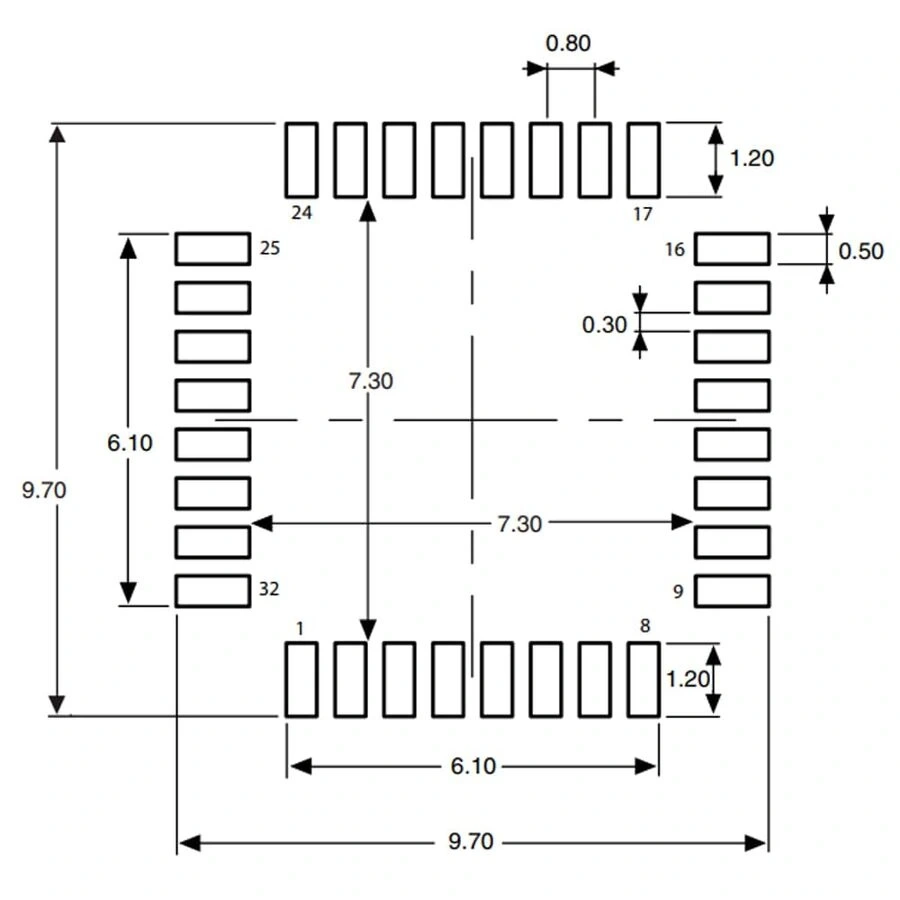

• Paket Tipi: LQFP32 (7x7mm)
• Maksimum Çalışma Frekansı: 32 MHz
• Flash Bellek: 32 KB
• SRAM: 8 KB
• EEPROM: 1 KB
• I/O Pin Sayısı: 25
• ADC Kanalları: 10 kanal, 12-bit, 1 Msps
• DAC Kanalları: 1 kanal, 12-bit
• Haberleşme Arayüzleri: 2x USART, SPI, I²C
• Timers: 6 timer (16-bit ve 32-bit)
• Çalışma Voltajı: 1.65V - 3.6V
• Güç Tüketimi (Çalışma): 87 μA/MHz
• Güç Tüketimi (Düşük Güç): 0.29 μA (Stop modu)
• DMA Kanalları: 7
• Çalışma Sıcaklığı: -40°C ile +85°C
• Comparators: 2
• RTC (Gerçek Zamanlı Saat): Var
• Random Number Generator: Var

Bağlantı ve Kullanım

STM32L051K6T6 mikrodenetleyicinin bağlantısı ve programlanması hakkında bilgiler.

STM32L051K6T6 yüzey montaj bileşeni olduğundan, PCB tasarımı ve SMD lehimleme gerektirir. Temel bağlantı gereksinimleri:

1. Güç Bağlantısı: VDD (pinler 1, 17) 1.65V-3.6V arası güç kaynağına, VSS (pinler 16, 32) toprak hattına bağlanmalıdır.
2. Reset Pini: NRST (pin 7) 10K pull-up direnci ile VDD'ye bağlanmalıdır.
3. Boot Mode: BOOT0 (pin 31) genellikle pull-down direnci ile GND'ye bağlanır. Üst yazılım (bootloader) modunda pull-up ile VDD'ye bağlanır.
4. Osilatör: Harici kristal kullanılacaksa, OSC_IN (pin 5) ve OSC_OUT (pin 6) pinlerine 8MHz kristal ve iki adet 10-20pF kapasitör bağlanır. Dahili osilatör de kullanılabilir.
5. Bypass Kapasitörleri: Her VDD-VSS çifti arasına 100nF seramik kapasitör, ana güç girişine 10µF elektrolitik kapasitör eklenmelidir.
6. Debug/Programlama: SWDIO (pin 23) ve SWCLK (pin 24) pinleri, SWD (Serial Wire Debug) arayüzü için kullanılır.

STM32L051K6T6 programlama seçenekleri:

• ST-LINK/V2: SWD arayüzü üzerinden programlama ve debug yapabilir
• DFU (Device Firmware Upgrade): USB üzerinden (USB-UART dönüştürücü gerekir)
• UART Bootloader: Yerleşik bootloader üzerinden seri port ile programlama
• J-Link: Profesyonel programlama ve debug aracı

Yazılım geliştirme platformları:

• STM32CubeIDE: Ücretsiz, Eclipse tabanlı entegre geliştirme ortamı
• STM32CubeMX: Grafik tabanlı konfigürasyon ve kod üretim aracı
• Keil MDK: Profesyonel ARM geliştirme ortamı
• IAR Embedded Workbench: Kapsamlı ve optimize derleyiciler
• PlatformIO: Açık kaynaklı, çoklu platform desteği
• Arduino Core STM32: Arduino tarzı programlama desteği

Uygulama Alanları

STM32L051K6T6 mikrodenetleyicinin kullanılabileceği çeşitli uygulama alanları.

Batarya ile Çalışan Cihazlar

• Giyilebilir teknoloji ürünleri
• Tıbbi cihazlar ve sensörler
• Uzun ömürlü IoT sensör düğümleri
• Kablosuz sensör ağları
• Akıllı ev sensörleri

Endüstriyel Otomasyon

• Akıllı sensör sistemleri
• Otomasyon kontrol üniteleri
• Kompakt veri toplayıcılar
• Endüstriyel IoT çözümleri
• Akıllı sayaç ve ölçüm cihazları

Tüketici Elektroniği

• Kablosuz kulaklıklar
• Fitness takip cihazları
• Uzaktan kumandalar
• Akıllı ev cihazları
• Bluetooth/LoRa/Zigbee aksesuarları

Proje Örnekleri

STM32L051K6T6 kullanılarak yapılabilecek proje örnekleri.

Ultra Düşük Güç Çevresel İzleme İstasyonu

STM32L051K6T6 kullanarak, yıllarca pil ömrüne sahip olabilen bir çevresel izleme sistemi geliştirebilirsiniz. BME280 sensörü ile sıcaklık, nem ve basınç verileri toplanırken, mikrodenetleyici çoğunlukla stop modunda kalır.

Mikrodenetleyici 15 dakikada bir uyanıp sensör verilerini okur ve düşük güç tüketimli LoRa modülü ile verileri iletir. RTC modülü, düşük güç uyandırma kaynağı olarak kullanılır. Güneş paneli ve LiPo pil ile hibrit güç sağlanabilir.

Sistem, tarım alanları, ormanlar veya şehir parklarında uzun süreli izleme yapabilir. İçeriği su geçirmez bir muhafaza içine alarak dış mekanlarda da kullanılabilir hale getirilebilir.

Giyilebilir Sağlık İzleme Cihazı

STM32L051K6T6 mikrodenetleyicisini MAX30100 nabız oksimetresi ve MPU6050 IMU sensörü ile birleştirerek kompakt bir sağlık izleme cihazı oluşturabilirsiniz. Sistem, kalp atış hızını, kan oksijen seviyesini ve kullanıcının fiziksel aktivitesini izler.

0.96" OLED ekran ile temel sağlık verileri görüntülenirken, BLE modülü sayesinde veriler akıllı telefona aktarılabilir. 250mAh LiPo pil ile cihaz 1 haftaya kadar çalışabilir.

Mikrodenetleyicinin DMA ve düşük güç modları, pil ömrünü uzatmak için etkin şekilde kullanılır. Alarm eşik değerleri ayarlanarak, anormal değerler tespit edildiğinde sesli uyarı verilebilir.

Akıllı Ev Otomasyon Merkezi

STM32L051K6T6 kullanarak, ev içindeki çeşitli sensör ve cihazları kontrol eden kompakt bir merkezi ünite geliştirebilirsiniz. Sistem, Zigbee veya Z-Wave modülü ile kablosuz haberleşme sağlayabilir.

Mikrodenetleyici, ısı, nem, hareket ve ışık sensörlerinden gelen verileri toplar ve analiz eder. Ardından, programlanmış senaryolara göre aydınlatma, termostat ve güvenlik sistemlerini kontrol eder.

2.4" dokunmatik TFT ekran ile kullanıcı arayüzü oluşturulabilir. ESP8266 Wi-Fi modülü eklenerek, sisteme internet üzerinden erişim sağlanabilir. Mikrodenetleyicinin RTC özelliği ile zamanlayıcı fonksiyonları programlanabilir.

Sorun Giderme ve İpuçları

STM32L051K6T6 kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: SWD bağlantısı kurulamıyorsa, pull-up/pull-down dirençlerini kontrol edin. NRST ve BOOT0 pinlerinin doğru bağlandığından emin olun. ST-LINK programlayıcının güncel firmware'e sahip olduğunu doğrulayın.
• Düşük Güç Sorunları: Beklediğinizden yüksek güç tüketimi varsa, kullanılmayan çevre birimlerinin devre dışı bırakıldığından emin olun. I/O pinlerinin yüzen durumda olmadığını kontrol edin. Doğru düşük güç modunu seçtiğinizden emin olun.
• Osilatör Sorunları: Sistem kararsız çalışıyorsa, osilatör kaynağını kontrol edin. Harici kristal kullanıyorsanız, kapasitör değerlerinin doğru olduğundan emin olun. HSI (yüksek hızlı dahili) osilatör kalibrasyonunu yapın.
• Reset Sorunları: Sistem rastgele reset atıyorsa, güç kaynağı kararlılığını kontrol edin. Bypass kapasitörlerinin doğru yerleştirildiğinden emin olun. Brownout dedektörü (BOR) seviyesini uygun şekilde ayarlayın.
• Flash/EEPROM Yazma Sorunları: Yazma koruması etkin olabilir. Option byte ayarlarını kontrol edin. Yazma döngüsü sınırlarını aşmadığınızdan emin olun. Flash kilitleme/kilit açma işlemlerinin doğru sırayla yapıldığından emin olun.

Performans İpuçları

• DMA kullanarak CPU yükünü azaltın ve güç tüketimini düşürün.
• ADC ölçümleri için dahili referans gerilimini kullanarak doğruluğu artırın.
• Düşük güç uygulamaları için STOP ve STANDBY modları arasındaki farkları anlayın.
• SysTick yerine LPTIM (Low Power Timer) kullanarak düşük güç modlarında zamanlama yapın.
• Uygun Clock kaynaklarını seçerek güç/performans dengesini optimize edin.

Paket İçeriği

• 1 adet STM32L051K6T6 32-Bit 32MHz Mikrodenetleyici LQFP32
