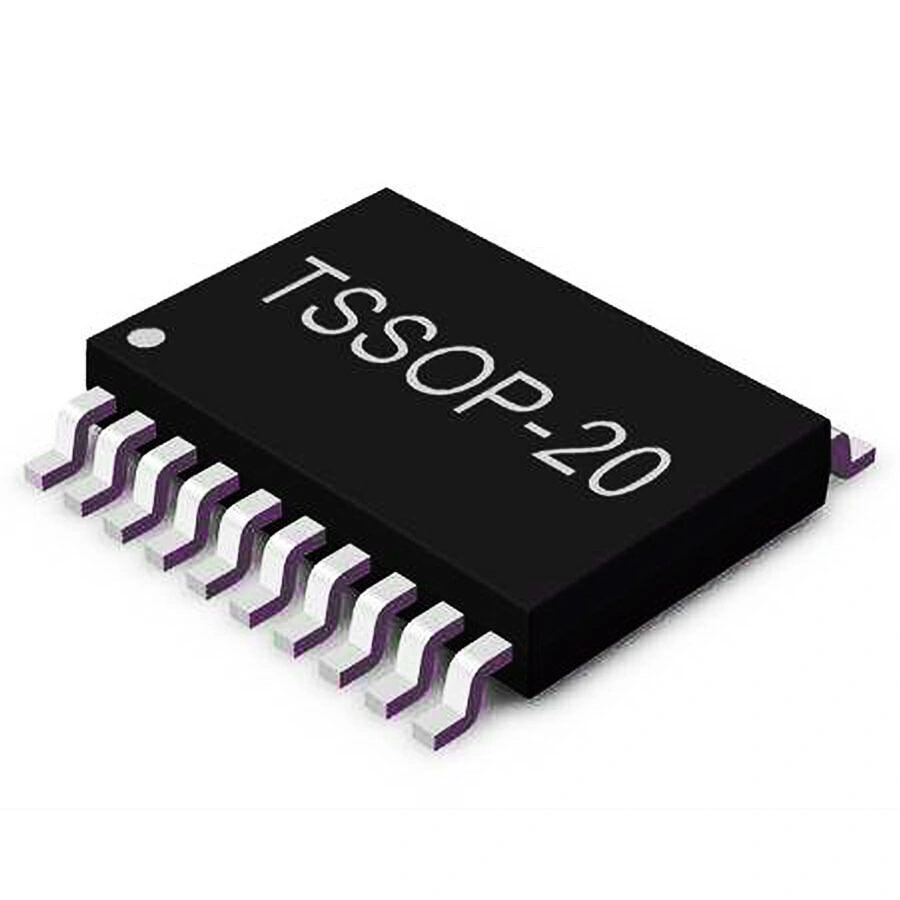

STM8S003F3P6 8-Bit 16Mhz Mikrodenetleyici Tssop20

STM8S003F3P6 8-Bit 16MHz Mikrodenetleyici TSSOP20

STM8S003F3P6, STMicroelectronics'in ekonomik ve düşük güç tüketimli 8-bit mikrodenetleyici serisinin kompakt bir üyesidir. TSSOP20 paketinde sunulan bu çip, düşük maliyetli gömülü uygulamalar için idealdir.

16MHz'e kadar çalışabilen ve 8KB flash bellek barındıran bu mikrodenetleyici. UART, SPI, I²C ve diğer çeşitli çevre birimleriyle donatılmıştır.

Elektronik Komponentler kategorimizin ekonomik segmentindeki bu mikrodenetleyici, yüksek performans/fiyat oranı sunar. Microchip PIC Mikrodenetleyici serilerine alternatif olarak, düşük güç tüketimi ve kolay programlanabilirliği ile öne çıkar.

Teknik Özellikler

STM8S003F3P6 mikrodenetleyicinin teknik özellikleri aşağıda listelenmiştir.

• Üretici: STMicroelectronics
• Mikrodenetleyici Ailesi: STM8S
• Model: STM8S003F3P6
• Paket Tipi: TSSOP20
• Çekirdek Tipi: 8-bit STM8
• Flash Bellek: 8 KB
• EEPROM: 128 byte
• RAM: 1 KB
• Maksimum Çalışma Frekansı: 16 MHz
• I/O Pin Sayısı: 16
• ADC Kanalları: 5 kanal, 10-bit
• Haberleşme Arayüzleri: UART, SPI, I²C
• Timers: İki 16-bit, bir 8-bit, bağımsız watchdog timer
• Çalışma Voltajı: 2.95V - 5.5V
• PWM Kanalları: 4
• Güç Tüketimi (Çalışma): ~6mA @ 16MHz
• Güç Tüketimi (Düşük Güç): <1μA
• Çalışma Sıcaklığı: -40°C ile +125°C
• Dahili Osilatör: Var (16MHz)

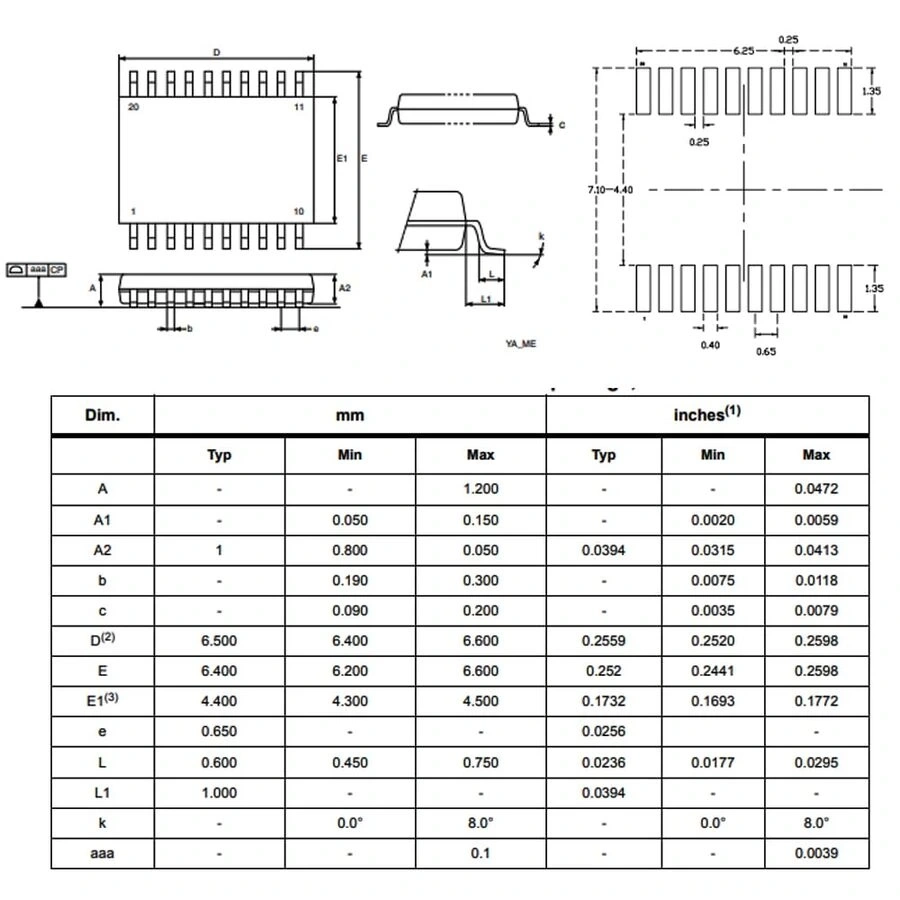

• Boyutlar: 6.5mm x 4.4mm x 1.1mm (yaklaşık)

Bağlantı ve Kullanım

STM8S003F3P6 mikrodenetleyicinin bağlantısı ve programlanması hakkında bilgiler.

STM8S003F3P6 yüzey montaj bileşeni olduğundan, PCB tasarımı ve SMD lehimleme gerektirir. Temel bağlantı gereksinimleri:

1. Güç Bağlantısı: VDD (pin 20) 2.95V-5.5V arası güç kaynağına, VSS (pin 10) toprak hattına bağlanmalıdır.
2. Reset Pini: NRST (pin 4) 10K pull-up direnci ile VDD'ye bağlanmalıdır.
3. Osilatör: Dahili osilatör kullanılabilir veya HSE_OSC_IN (pin 5) ve HSE_OSC_OUT (pin 6) pinlerine harici 16MHz kristal ve iki adet 20pF kapasitör bağlanabilir.
4. Bypass Kapasitörü: VDD ve VSS arasına 100nF seramik kapasitör eklenmelidir.
5. SWIM Programlama Arayüzü: SWIM (pin 19), NRST (pin 4), VDD ve VSS pinleri programlama için kullanılır.

STM8S003F3P6 programlama adımları:

1. Geliştirme Ortamı Kurulumu: ST Visual Develop (STVD), IAR Embedded Workbench for STM8 veya COSMIC STM8 derleyicilerinden birini yükleyin.
2. ST-LINK Utility: ST-LINK programlayıcı için gerekli sürücüleri ve ST-LINK Utility yazılımını kurun.
3. Kod Geliştirme: Tercih ettiğiniz ortamda C kodunuzu yazın. STM8S Standard Peripheral Library kullanmak işinizi kolaylaştıracaktır.
4. Derleme ve Programlama: Kodu derleyip .hex veya .s19 dosyası oluşturun ve ST-LINK Utility ile mikrodenetleyiciye yükleyin.

Alternatif geliştirme platformları:

• SDCC (Small Device C Compiler): Açık kaynaklı, ücretsiz bir derleyici
• STM8CubeMX: Grafiksel konfigürasyon aracı
• Arduino Benzeri: Bazı topluluk projeleri, Arduino benzeri ortamlar geliştirmiştir
• PlatformIO: STM8 desteği ile modern, çoklu platform desteği

Uygulama Alanları

STM8S003F3P6 mikrodenetleyicinin kullanılabileceği çeşitli uygulama alanları.

Endüstriyel Kontrol

• Sensör arayüzleri
• Küçük motor kontrolü
• Güç kaynağı kontrolü
• Termostatlı kontrol cihazları
• Endüstriyel zamanlayıcılar

Tüketici Elektroniği

• Ev aletleri kontrol sistemleri
• RC oyuncak kontrol sistemleri
• Akıllı aydınlatma kontrolleri
• Uzaktan kumandalar
• Pil şarj cihazları

Sensör Uygulamaları

• IOT sensör modülleri
• Veri toplama sistemleri
• Sıcaklık ve nem monitörleri
• Hareket sensörleri
• Alarm sistemleri

Proje Örnekleri

STM8S003F3P6 kullanılarak yapılabilecek proje örnekleri.

Dijital Termometre ve Nem Ölçer

STM8S003F3P6 ve DHT22 sensörü kullanarak hassas bir sıcaklık ve nem ölçer yapabilirsiniz. Mikrodenetleyici, sensörden veri okuyup OLED ekranda görüntüleyebilir. Sistem, düşük güç tüketimli çalışma modları sayesinde pil ile uzun süre çalışabilir.

Eşik değerleri ayarlamak için dokunmatik butonlar ekleyebilir, belirli sıcaklık/nem değerlerinde sesli alarm veya LED uyarısı verebilirsiniz. Ölçüm değerleri, EEPROM'a kaydedilerek geçmiş veriler izlenebilir.

Bluetooth modülü ekleyerek, ölçüm verilerini akıllı telefona aktarabilir ve uzaktan izleme yapabilirsiniz. Bu sistem, ev, sera veya ofis ortamları için ideal bir çözümdür.

PWM Kontrollü DC Motor Sürücüsü

STM8S003F3P6'nın PWM çıkışlarını kullanarak çok yönlü bir DC motor sürücüsü tasarlayabilirsiniz. L293D veya TB6612FNG gibi motor sürücü entegreleri ile 2 kanallı bir sistem oluşturabilirsiniz.

Potansiyometreler veya harici kontrol sinyalleri ile motor hızı ve yönü kolayca kontrol edilebilir. Akım sensörü ekleyerek, aşırı yük koruması sağlayabilirsiniz.

LCD ekran ile hız, yön ve çalışma modu gibi parametreleri görüntüleyebilirsiniz. Sistem, model arabalar, küçük robotlar veya DIY CNC makineleri için ideal bir kontrol modülü olabilir.

Programlanabilir Zamanlayıcı/Kronometre

STM8S003F3P6 kullanarak hassas bir zamanlayıcı/kronometre projesi oluşturabilirsiniz. RTC (Gerçek Zamanlı Saat) işlevini çevre birimleri kullanarak uygulayabilirsiniz. 4 dijit 7-segment ekran veya OLED ekran ile zamanı görüntüleyebilirsiniz.

Butonlar ile geri sayım zamanlayıcısı ayarlanabilir ve tamamlandığında sesli uyarı verilebilir. Kronometre modu, milisaniye hassasiyetinde zaman ölçümü yapabilir.

Röle modülü ekleyerek belirli zamanlarda cihazları otomatik açıp kapatabilirsiniz. Bu sistem, mutfak zamanlayıcısı, spor aktivitesi kronometresi veya endüstriyel zamanlayıcı olarak kullanılabilir.

Sorun Giderme ve İpuçları

STM8S003F3P6 kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SWIM Programlama Sorunları: Bağlantı hatası alıyorsanız, SWIM pininin doğru bağlandığını kontrol edin. Pull-up direnci gerekebilir. ST-LINK programlayıcının sürücülerinin güncel olduğundan emin olun. Reset pini bağlantısını kontrol edin.
• Osilatör Sorunları: Mikrodenetleyici düzgün çalışmıyorsa, osilatör kaynağını kontrol edin. Harici kristal kullanıyorsanız, kapasitör değerlerinin doğru olduğundan emin olun. Option byte ayarlarını kontrol edin.
• Düşük EEPROM Ömrü: EEPROM yazma işlemlerini sınırlayın, her veri değişiminde değil, belirli aralıklarla yazın. Döngüsel veri yazma algoritmaları kullanarak EEPROM ömrünü uzatın.
• Düşük Pin Sayısı Sınırlamaları: 20 pin sınırlı olabilir. I/O pin paylaşımı tekniklerini kullanın, örneğin SPI üzerinden shift register ile çıkış sayısını artırın. I²C üzerinden port genişleticiler kullanabilirsiniz.
• Güç Tüketimi Sorunları: Beklenenden yüksek güç tüketimi varsa, kullanılmayan çevre birimlerini kapatın. Sleep modlarını doğru yapılandırın. I/O pinlerinin yüzen durumda olmadığından emin olun.

Performans İpuçları

• Dahili osilatör kullanarak komponent sayısını azaltın.
• Aktif moddan wait moda geçerek güç tüketimini %40-70 azaltabilirsiniz.
• ADC ölçümleri için çoklu örnekleme yapıp ortalama alarak gürültüyü azaltın.
• İç EEPROM'u yapılandırma ayarları için verimli kullanın.
• Seçili I/O pinlerini gerçek wake-up kaynağı olarak yapılandırın.

Paket İçeriği

• 1 adet STM8S003F3P6 8-Bit 16MHz Mikrodenetleyici TSSOP20
