PIC16F887 I/PT SMD 8-Bit 20 MHz Mikrodenetleyici

PIC16F887-I/PT SMD 8-Bit 20 MHz Mikrodenetleyici

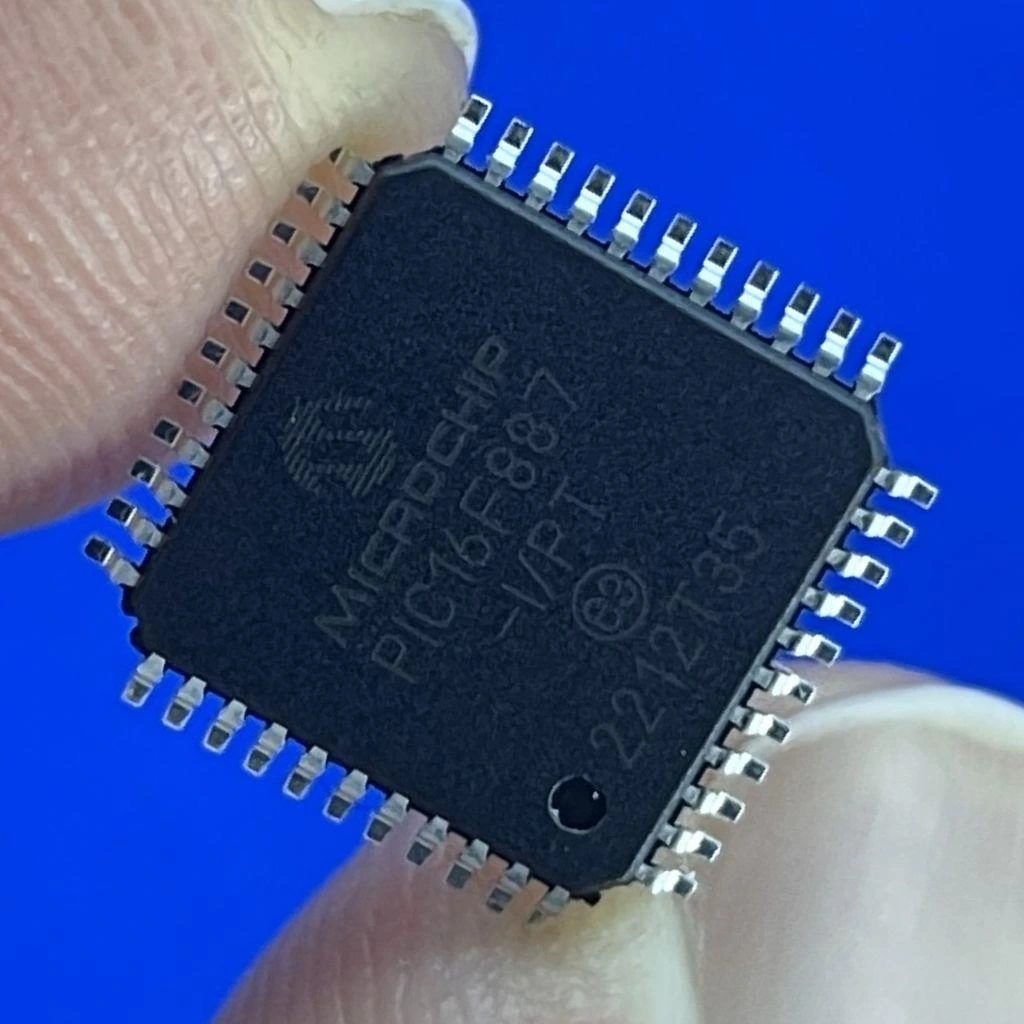

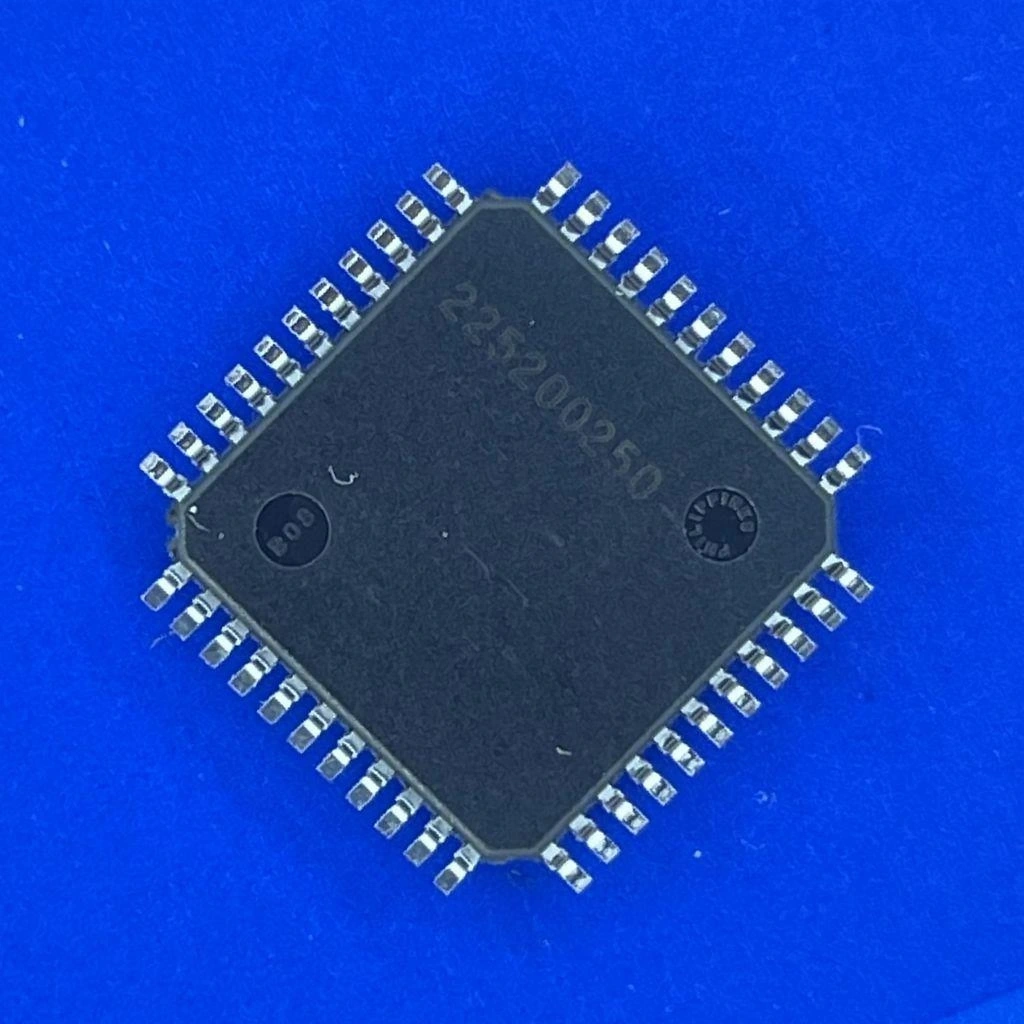

PIC16F887-I/PT, Microchip firmasının popüler 8-bit mikrodenetleyici ailesinden çok yönlü bir üyesidir. 44-pin TQFP SMD paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı sunar ve geniş çevre birim setiyle bilinir.

14KB program belleği, 368 bayt RAM ve 256 bayt EEPROM ile donatılan bu mikrodenetleyiciler, hobi projelerinden endüstriyel uygulamalara kadar geniş bir kullanım alanına sahiptir.

Zengin I/O pinleri ve entegre analog özellikleriyle PIC16F887-I/PT, elektronik komponentler arasında Microchip PIC mikrodenetleyici ailesinin en çok tercih edilen modellerinden biridir.

Teknik Özellikler

PIC16F887-I/PT SMD 8-Bit 20 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F
• Model: PIC16F887-I/PT
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 14 KB (8K x 14-bit kelime)
• RAM Belleği: 368 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 35
• ADC Kanalları: 14 (10-bit)
• PWM Kanalları: 2
• Seri Haberleşme: 1 x EUSART, 1 x MSSP (SPI/I²C)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Komparatörler: 2
• Kesme (Interrupt) Kaynakları: 14
• Çalışma Gerilimi: 2.0V - 5.5V

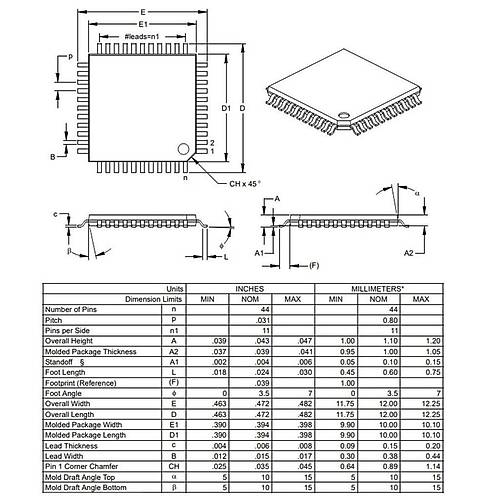

• Paket Tipi: TQFP-44 (SMD)
• Pin Sayısı: 44
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• Dahili Osilatör: 8 MHz (INTOSC), 31 kHz (LFINTOSC)
• Analog Modüller: ADC, komparatör, gerilim referansı
• Capture/Compare/PWM Modülü: 1
• Enhanced Capture/Compare/PWM Modülü: 1
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~2.1mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

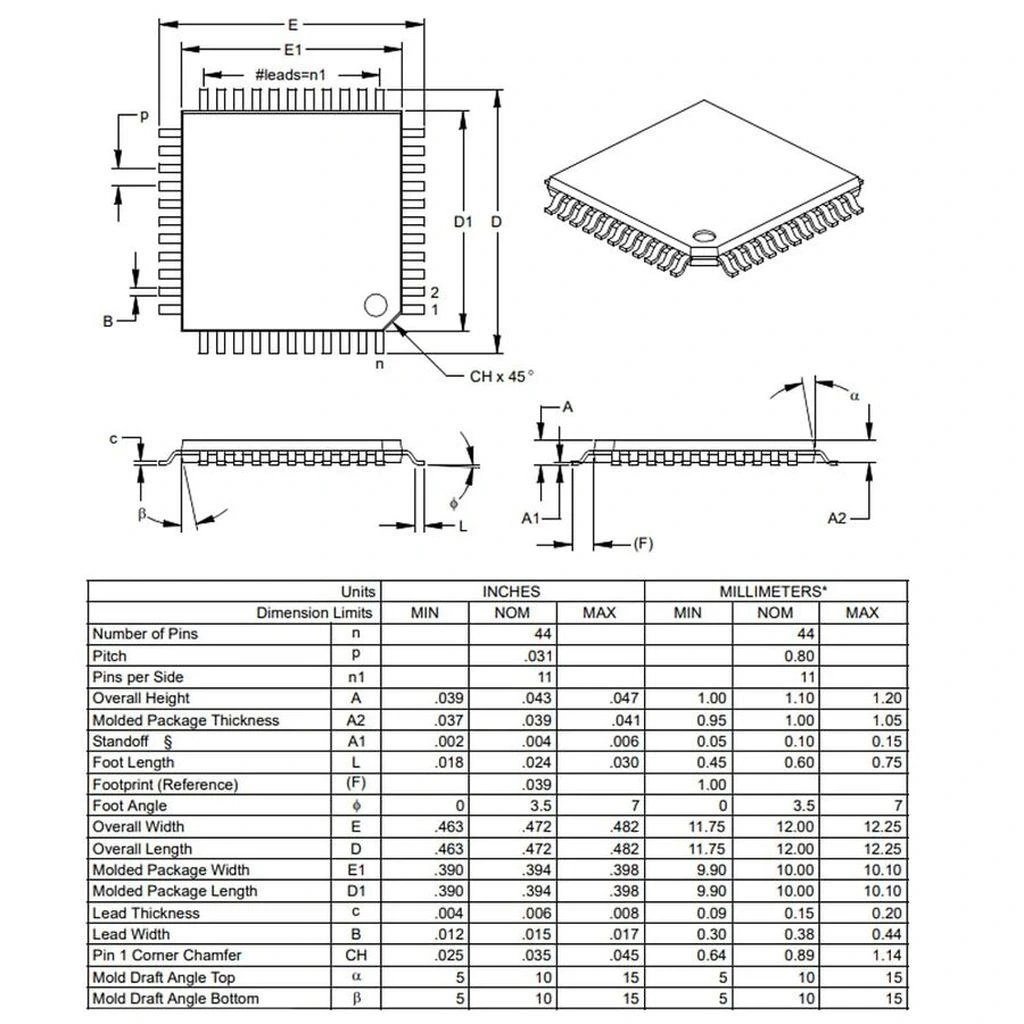

• Kılıf Boyutları: 10mm x 10mm x 1.0mm

Kullanım Alanları

PIC16F887-I/PT SMD 8-Bit 20 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol

• Motor kontrol sistemleri
• Sensör veri toplama üniteleri
• Endüstriyel otomasyon cihazları
• Sıcaklık ve basınç monitörleri
• PLC benzeri kontrol sistemleri

Tüketici Elektroniği

• Akıllı ev cihazları
• Uzaktan kumandalar
• Oyuncak ve hobi elektronikleri
• Pilli küçük cihazlar
• LED aydınlatma kontrolörleri

Eğitim ve Hobi Projeleri

• Mikrodenetleyici eğitim kartları
• Robot projeleri
• Ölçüm cihazları
• Elektronik oyun projeleri
• IoT prototipleri

Avantajlar ve Özellikler

PIC16F887-I/PT SMD 8-Bit 20 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Çok Yönlü I/O Pinleri: 35 I/O pini ile çok sayıda çevre birimi bağlantısı
• Zengin Analog Özellikler: 14 kanal 10-bit ADC, 2 analog komparatör
• Düşük Güç Tüketimi: nanoWatt XLP teknolojisi ile düşük enerji kullanımı
• Yerleşik Haberleşme: EUSART ve MSSP modülleri ile seri iletişim
• Dahili Osilatör: Harici komponent gerektirmeyen dahili saat kaynakları
• Geniş Besleme Aralığı: 2.0V - 5.5V çalışma voltajı esnekliği
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma
• EEPROM Bellek: Kalıcı veri saklama için 256 bayt dahili EEPROM
• Geliştirme Kolaylığı: Yaygın kullanım ve geniş kaynak desteği
• SMD Avantajı: TQFP paketi ile PCB alanından tasarruf

Programlama ve Geliştirme

PIC16F887-I/PT SMD 8-Bit 20 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB ICD programlayıcı/debugger
• MikroC PRO, HI-TECH C veya diğer PIC uyumlu C derleyicileri
• TQFP-44 adaptör kartı veya SMD programlama soketi
• Assembly dili için MPASM assembler
• ICSP (In-Circuit Serial Programming) bağlantısı
• Güç kaynağı (2.0V - 5.5V arası)
• Harici kristal (opsiyonel, dahili osilatör ile de kullanılabilir)

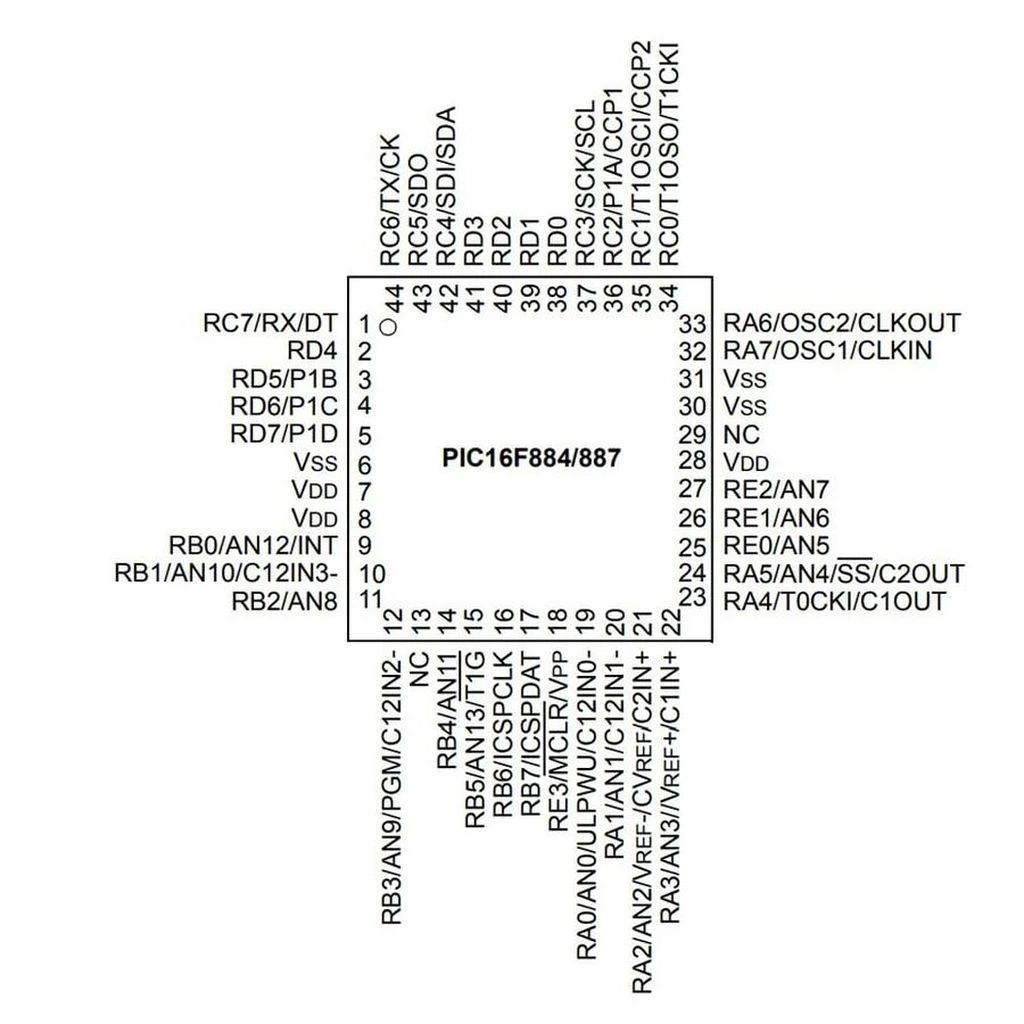

Önemli port fonksiyonları:

• PORTA (RA0-RA7): Dijital I/O, ADC, referans voltajı, komparatör
• PORTB (RB0-RB7): Dijital I/O, interrupt-on-change, zayıf pull-up
• PORTC (RC0-RC7): Dijital I/O, PWM, EUSART, Timer
• PORTD (RD0-RD7): Dijital I/O, Paralel Slave Port
• PORTE (RE0-RE3): Dijital I/O, ADC
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• OSC1/OSC2: Osilatör/kristal bağlantısı

Sorun Giderme ve İpuçları

PIC16F887-I/PT SMD 8-Bit 20 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Başarısız: MCLR pin bağlantısını ve pull-up direncini kontrol edin.
• Osilatör Çalışmıyor: Konfigürasyon bitlerini kontrol edin, harici kristalde kapasitörleri doğrulayın.
• ADC Okuma Sorunları: Referans voltajını sabitlemek için bypass kapasitörü ekleyin.
• Brownout Reset: Güç kaynağı stabilitesini artırın veya BOR ayarlarını değiştirin.
• SMD Lehimleme Zorlukları: Flux kullanın, TQFP adaptörü veya önceden lehimlenmiş modüller kullanmayı düşünün.

Verimli Kullanım İpuçları

• Sleep modunu ve wake-up kaynaklarını etkin kullanarak pil ömrünü uzatın
• Kesme (Interrupt) vektörlerini optimize ederek tepki süresini iyileştirin
• Tüm çeşitli osilatör seçeneklerini projeye uygun şekilde değerlendirin
• I/O portlarını konfigüre ederken ANSEL kayıtlarını doğru ayarlayın
• TMR0 kullanırken prescaler değerini projeye uygun seçin
• Haberleşme modüllerinde buffer overflow durumlarına karşı kontrol ekleyin

Paket İçeriği

• PIC16F887-I/PT SMD 8-Bit 20 MHz Mikrodenetleyici
