PIC18F45K80-I/PT SMD 8-Bit 64MHz Mikrodenetleyici TQFP-44

PIC18F45K80-I/PT SMD 8-Bit 64MHz Mikrodenetleyici TQFP-44

PIC18F45K80-I/PT, Microchip'in gelişmiş 8-bit PIC18 serisine ait yüksek performanslı bir mikrodenetleyicidir. TQFP-44 paketinde sunulan bu çip, endüstriyel uygulamalar ve otomotiv elektronik projeleri için tasarlanmıştır.

64MHz'e kadar çalışabilen ve nanowatt XLP teknolojisi ile ultra düşük güç tüketimi sağlayan bu mikrodenetleyici. CAN bus desteği ve zengin analog özellikleri ile öne çıkar.

Elektronik Komponentler kategorimizin ileri seviye 8-bit mikrodenetleyici segmentinde yer alan bu çip, yüksek performans gerektiren endüstriyel projeler için idealdir. Microchip PIC Mikrodenetleyici ailesinin güçlü bir üyesi olarak geniş çevre birimi özellikleri sunar.

Teknik Özellikler

PIC18F45K80-I/PT mikrodenetleyicinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Ailesi: PIC18
• Model: PIC18F45K80-I/PT
• Paket Tipi: TQFP-44
• Çekirdek Tipi: 8-bit PIC18
• Maksimum Çalışma Frekansı: 64 MHz (16 MIPS)
• Flash Bellek: 32 KB
• SRAM: 3.6 KB
• EEPROM: 1 KB
• I/O Pin Sayısı: 35
• ADC Kanalları: 13 kanal, 12-bit
• PWM Kanalları: 7
• Haberleşme Arayüzleri: EUSART (2), SPI, I²C, CAN
• Timers: 5 (üç 16-bit, iki 8-bit)
• Çalışma Voltajı: 1.8V - 5.5V
• Özel Özellikler: ECAN modülü, Nanowatt XLP teknolojisi
• Güç Tüketimi (Aktif): ~290μA/MHz @ 1.8V
• Güç Tüketimi (Deep Sleep): <100nA
• Çalışma Sıcaklığı: -40°C ile +125°C
• Komparatörler: 3
• Capture/Compare/PWM (CCP) Modülleri: 5

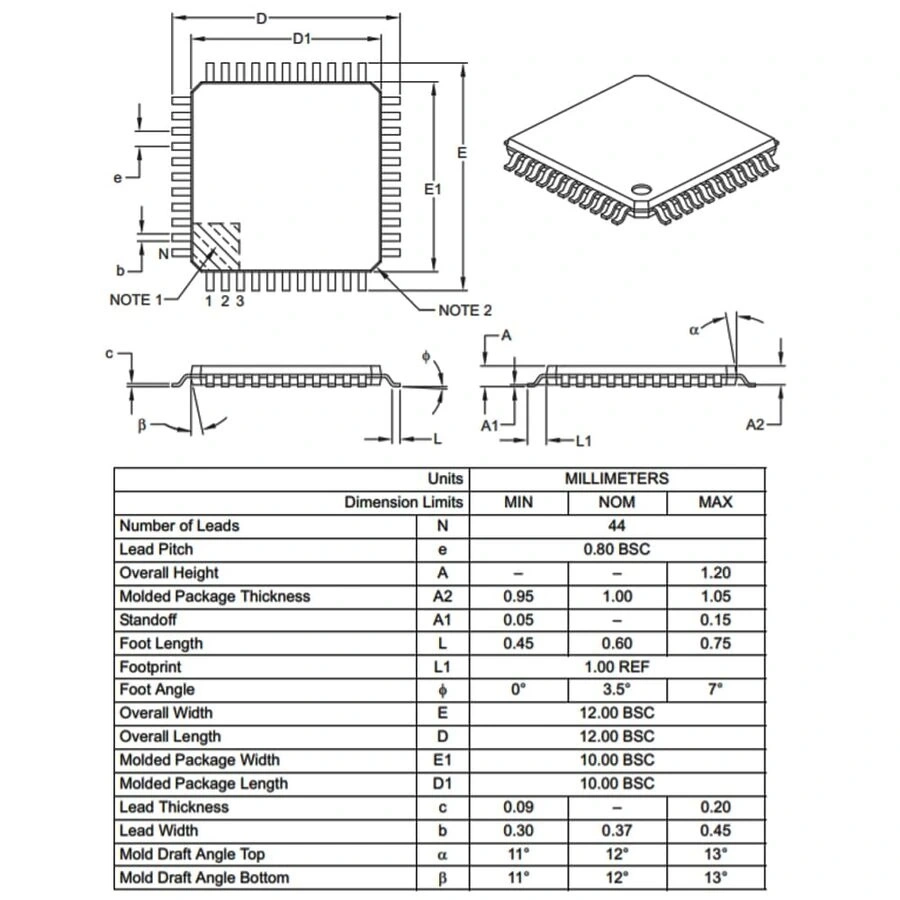

• Boyutlar: 10mm x 10mm x 1mm (yaklaşık)

Bağlantı ve Kullanım

PIC18F45K80-I/PT mikrodenetleyicinin bağlantısı ve programlanması hakkında bilgiler.

PIC18F45K80-I/PT yüzey montaj bileşeni olduğundan, PCB tasarımı ve SMD lehimleme gerektirir. Temel bağlantı gereksinimleri:

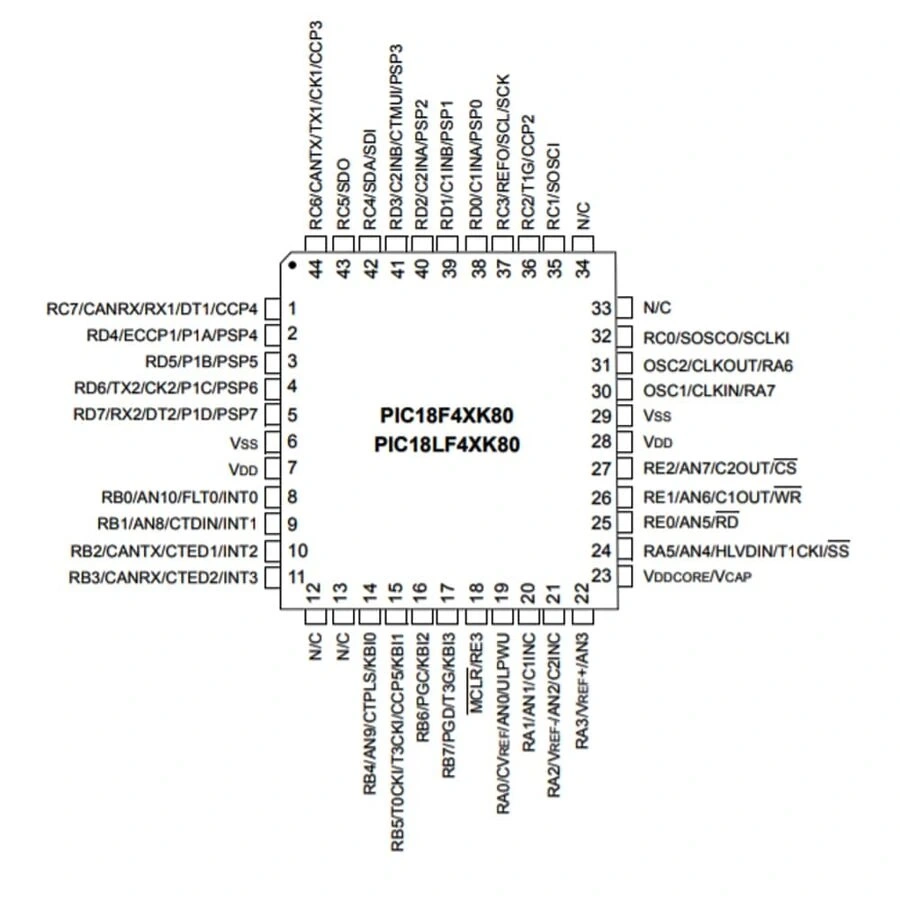

1. Güç Bağlantısı: VDD (pinler 7, 28) 1.8V-5.5V arası güç kaynağına, VSS (pinler 6, 29) toprak hattına bağlanmalıdır.
2. MCLR Pini: MCLR (pin 13) genellikle 10K pull-up direnci ile VDD'ye bağlanır. Harici reset butonu eklenebilir.
3. Osilatör: Harici kristal kullanımında, OSC1 (pin 30) ve OSC2 (pin 31) pinlerine kristal ve iki adet 22pF kapasitör bağlanır. Dahili osilatör de kullanılabilir.
4. Bypass Kapasitörleri: Her VDD-VSS çifti arasına 100nF seramik kapasitör, ana güç hattına 10μF elektrolitik kapasitör eklenmelidir.
5. ICSP Programlama: PGC (pin 44), PGD (pin 43), MCLR (pin 13), VDD ve VSS pinleri programlama için kullanılır.

PIC18F45K80-I/PT programlama seçenekleri:

• ICSP (In-Circuit Serial Programming): PICkit 4, PICkit 3, MPLAB ICD, MPLAB REAL ICE gibi programlayıcılar kullanılabilir
• ICSP Headerı: PGC, PGD, MCLR, VDD ve VSS bağlantıları için 5-pin header tasarıma eklenebilir
• Bootloader: Önceden yüklenmiş bootloader ile USB veya UART üzerinden programlama yapılabilir

Yazılım geliştirme platformları:

• MPLAB X IDE: Microchip'in ücretsiz, kapsamlı geliştirme ortamı
• XC8 Derleyicisi: C dili ile PIC18 programlama için optimize edilmiş derleyici
• MPLAB Code Configurator (MCC): Grafik arayüzlü kod üreteci
• Mikroelektronika mikroC PRO: Alternatif, kullanımı kolay C derleyicisi
• Flowcode: Grafik tabanlı programlama ortamı

Uygulama Alanları

PIC18F45K80-I/PT mikrodenetleyicinin kullanılabileceği çeşitli uygulama alanları.

Otomotiv Elektronik Sistemleri

• CAN tabanlı kontrol modülleri
• Araç sensör arayüzleri
• Gösterge panelleri
• Batarya yönetim sistemleri
• Motor kontrol üniteleri

Endüstriyel Kontrol

• PLC sistemleri
• SCADA arayüzleri
• Endüstriyel sensör ağları
• Motor sürücüleri
• Fabrika otomasyon cihazları

Pille Çalışan Cihazlar

• Uzun ömürlü sensör düğümleri
• Taşınabilir test ekipmanları
• Uzaktan izleme cihazları
• Akıllı enerji sayaçları
• Veri kaydediciler

Proje Örnekleri

PIC18F45K80-I/PT kullanılarak yapılabilecek proje örnekleri.

CAN Bus Veri Kaydedici ve Analizör

PIC18F45K80'in ECAN modülünü kullanarak, araç ve endüstriyel sistemlerdeki CAN verilerini izleyen ve kaydeden bir cihaz geliştirebilirsiniz. Mikrodenetleyici, CAN veri yolundaki mesajları alıp filtreleyebilir ve SD karta kaydedebilir.

128x64 OLED ekran, canlı veri akışını ve sistem durumunu gösterebilir. Gerçek zamanlı saat (RTC) modülü, her mesajı zaman damgasıyla işaretleyebilir. USB-UART dönüştürücü ile PC bağlantısı sağlanabilir.

Nanowatt XLP teknolojisi sayesinde, cihaz uzun süre pil ile çalışabilir. Araç teşhis cihazları, endüstriyel bakım ekipmanları veya CAN araştırma projeleri için ideal bir araçtır.

Akıllı Batarya Yönetim Sistemi

PIC18F45K80'in hassas ADC'leri ve düşük güç özellikleri kullanılarak, lityum iyon batarya paketleri için yönetim sistemi oluşturabilirsiniz. Mikrodenetleyici, hücre voltajlarını, akımı ve sıcaklığı sürekli izleyebilir.

PWM çıkışları, hücre dengeleme devreleri için kullanılabilir. Komparatörler, aşırı voltaj ve düşük voltaj durumlarını hızla tespit edebilir. EEPROM, kalibrasyon değerlerini ve çalışma parametrelerini saklayabilir.

CAN arabirimi, sistem kontrolörleriyle haberleşmeyi sağlar. Düşük güç tüketimi, batarya ömrünü uzatır. Bu sistem, elektrikli araçlar, yenilenebilir enerji depolama veya UPS sistemleri için uygundur.

Çok Kanallı Veri Toplama ve Kontrol Sistemi

PIC18F45K80'in zengin ADC kanalları kullanılarak, çoklu sensörden veri toplayan ve çeşitli aktüatörleri kontrol eden bir sistem oluşturabilirsiniz. Sıcaklık, basınç, nem ve akış gibi farklı parametreler eş zamanlı olarak izlenebilir.

PWM ve timer modülleri, step motorlar, servo motorlar veya solenoidler gibi çeşitli aktüatörleri kontrol edebilir. Çift EUSART portu, hem uzak terminal hem de lokal operatör arayüzü sağlayabilir.

I²C üzerinden harici EEPROM veya RTC gibi ek bileşenlerle sistem genişletilebilir. Bu sistem, laboratuvar ekipmanları, otomasyon sistemleri veya akıllı tarım uygulamaları için kullanılabilir.

Sorun Giderme ve İpuçları

PIC18F45K80-I/PT kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: PICkit veya ICD bağlantısı kurulamıyorsa, ICSP pinlerinin doğru bağlandığını kontrol edin. MCLR pini üzerinde pull-up direnci olduğundan emin olun. Cihazı tanımlama sorunu yaşıyorsanız, düşük voltajda programlama seçeneğini aktif edin. Hedef cihazın VDD voltajının programlayıcınızla uyumlu olduğunu kontrol edin.
• Osilatör Sorunları: Cihaz çalışmıyorsa, konfigürasyon bitlerindeki osilatör ayarlarını kontrol edin. Harici kristal kullanıyorsanız, kapasitörlerin doğru değerde olduğundan emin olun. Dahili osilatör kullanıyorsanız, kalibrasyon ayarlarını kontrol edin. Osilatör fail-safe monitor özelliğini aktif etmeyi düşünün.
• CAN İletişim Sorunları: CAN iletişimi çalışmıyorsa, CAN transceiver devresini ve sonlandırma dirençlerini kontrol edin. Bit timing parametrelerinin doğru ayarlandığından emin olun. CAN filtrelerinin doğru yapılandırıldığını doğrulayın. CAN hat voltajını ve sinyal kalitesini osiloskop ile kontrol edin.
• Güç Tüketimi Sorunları: Beklenenden yüksek güç tüketimi varsa, kullanılmayan çevre birimlerini kapatın. I/O pinlerinin yüzen durumda olmadığından emin olun. Doğru düşük güç modu yapılandırmasını kontrol edin. Watchdog timer ve diğer dahili osilatörlerin durumunu gözden geçirin.
• ADC Okuma Sorunları: ADC okumaları hatalıysa, referans voltajını kontrol edin. Analog pinin doğru yapılandırıldığından emin olun. Örnekleme zamanını artırmayı deneyin. Dijital gürültünün analog okumalara etkisini azaltmak için PCB tasarımını gözden geçirin.

Performans İpuçları

• Kodunuzu optimize etmek için XC8 derleyicisinin PRO sürümünü veya yüksek optimizasyon seviyelerini kullanın.
• Hassas zamanlama gerektiren uygulamalarda harici kristal osilatör kullanın.
• DMA (Veri Belleği Erişim) özelliğini kullanarak ADC okumalarını ve veri transferlerini hızlandırın.
• Interrupt önceliklerini uygulamanıza göre dikkatli bir şekilde yapılandırın.
• PCB tasarımında, dijital ve analog toprak hatlarını uygun şekilde ayırın.

Paket İçeriği

• 1 adet PIC18F45K80-I/PT SMD 8-Bit 64MHz Mikrodenetleyici TQFP-44
