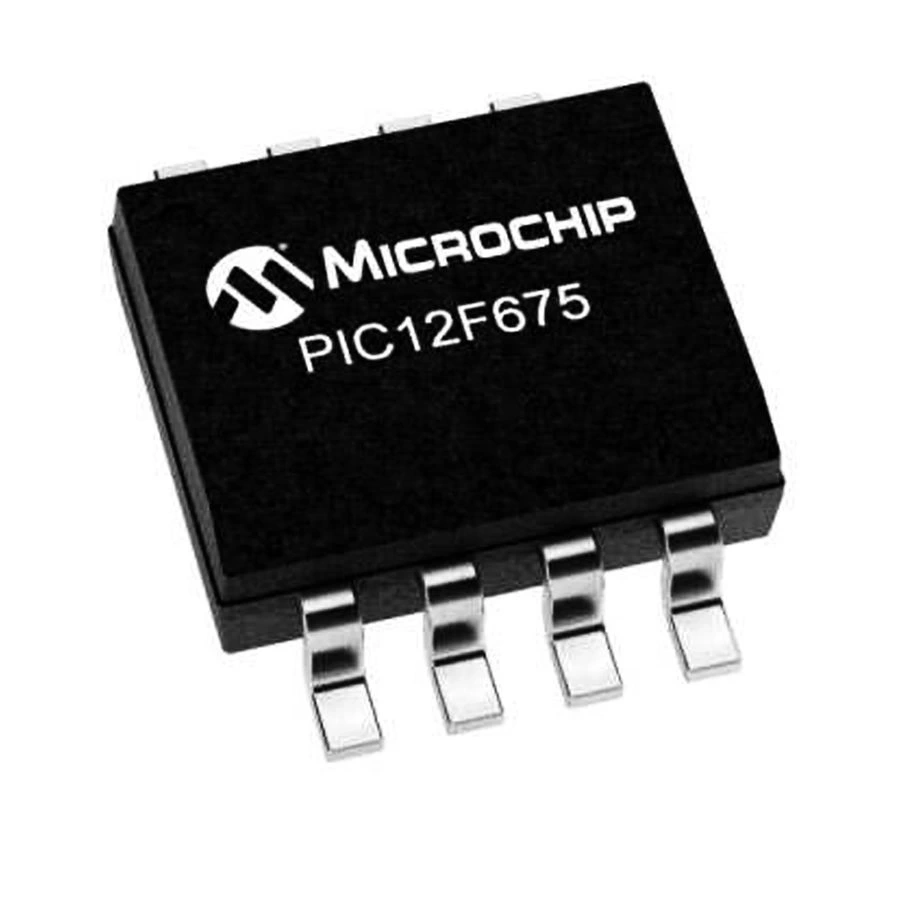

PIC12F675-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici
PIC12F675-I/SN, Microchip Technology'nin ultra kompakt 8-bit mikrodenetleyicisidir. SOIC-8 SMD paketinde sunulan bu entegre, 20 MHz'e kadar çalışma frekansı ile küçük uygulamalarda maksimum performans sağlar.
1.75KB Flash program belleği ve 64 bayt RAM içeren bu mikrodenetleyiciler, sınırlı alana sahip projeler için mükemmel bir çözüm sunar.
Ultra kompakt tasarımı ve zengin özellikleriyle PIC12F675-I/SN, çeşitli elektronik komponentler ile uyumlu çalışarak minimal PCB alanı gerektiren projelerde ideal bir seçimdir.
Teknik Özellikler
PIC12F675-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology
- Mikrodenetleyici Serisi: PIC12F
- Model: PIC12F675-I/SN
- İşlemci Mimarisi: 8-Bit RISC
- Maksimum Çalışma Frekansı: 20 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 1.75 KB (1024 x 14-bit kelime)
- RAM Belleği: 64 Bayt
- EEPROM Belleği: 128 Bayt
- I/O Pin Sayısı: 6 (5 kullanılabilir I/O)
- ADC Kanalları: 4 (10-bit)
- PWM Kanalları: 1
- Seri Haberleşme: Yok (bit-banging ile yazılımsal olarak implementasyon mümkün)
- Zamanlayıcı Modülleri: 2 (bir 8-bit, bir 16-bit)
- Komparatörler: 1
- Kesme (Interrupt) Kaynakları: 7
- Çalışma Gerilimi: 2.0V - 5.5V
- Paket Tipi: SOIC-8 (SMD)
- Pin Sayısı: 8
- Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
- Watchdog Timer: Var
- Brown-out Reset: Programlanabilir
- Power-up Timer: Var
- Oscillator Start-up Timer: Var
- Dahili Osilatör: 4MHz (INTOSC), 31kHz (LFINTOSC)
- Güç Tüketimi (Aktif): ~1.6mA @ 5V, 4MHz
- Güç Tüketimi (Sleep): <1µA @ 5V
- Programlama Döngüsü: 100,000 yazma/silme
- Veri Saklama Süresi: 40+ yıl
- RoHS Uyumluluğu: Evet

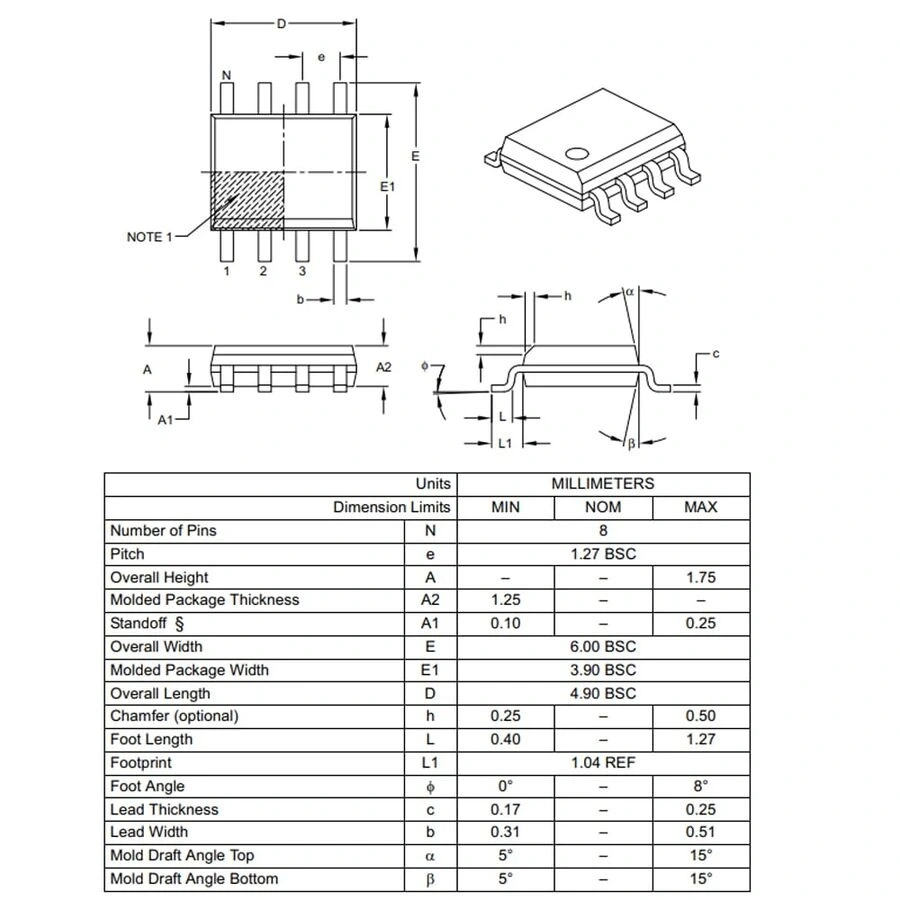

- Kılıf Boyutları: 5.0mm x 4.0mm x 1.75mm
Kullanım Alanları
PIC12F675-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Kompakt Elektronik Ürünler
- Minyatür sensör modülleri
- Kablosuz düğmeler ve uzaktan kumandalar
- Pille çalışan küçük cihazlar
- Giyilebilir elektronik ürünler
- IoT düğüm cihazları
Sensör Uygulamaları
- Sıcaklık ve nem monitörleri
- Işık sensörü kontrol devreleri
- Hareket algılayıcılar
- Su seviyesi veya toprak nemi ölçümü
- Basit veri toplayıcılar
Akıllı Kontrol Sistemleri
- LED aydınlatma kontrolü
- Zamanlama ve alarm devreleri
- Batarya şarj kontrol üniteleri
- Basit motor sürücü devreleri
- Akıllı ev otomasyon modülleri
Avantajlar ve Özellikler
PIC12F675-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.
- Ultra Kompakt Boyut: 8-pin SOIC paketi ile minimum PCB alanı
- Dahili Osilatör: Harici kristal gerektirmeyen entegre saat kaynağı
- Düşük Güç Tüketimi: nanoWatt teknolojisi ile uzun pil ömrü
- Analog Özellikler: 10-bit ADC ve dahili komparatör
- EEPROM Bellek: 128 bayt kalıcı veri saklama
- Esnek I/O: Her pin için yapılandırılabilir fonksiyonlar
- Geniş Çalışma Voltajı: 2.0V - 5.5V arası çalışabilme
- Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası
- In-Circuit Programming: Devre üzerinde programlama
- Çok Yönlü Zamanlayıcılar: İki adet timer modülü
Programlama ve Geliştirme
PIC12F675-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: Limited pin sayısı için GPIO'ları çoklu görevler için paylaşın. MCLR pini GP3 olarak da kullanılabilir. Dahili osilatör ile harici kristal gerektirmeden çalışabilir.
Programlama için gerekli ortam ve araçlar:
- MPLAB X IDE (entegre geliştirme ortamı)
- MPLAB XC8 C derleyicisi
- PICkit 3/4 programlayıcı/debugger
- SOIC-8 adaptör kartı veya SMD soket
- ICSP (In-Circuit Serial Programming) bağlantısı
- Güç kaynağı (2.0V - 5.5V arası)
PIC12F675-I/SN, Microchip PIC mikrodenetleyici ailesinin ultra kompakt ve çok yönlü bir üyesidir.
Önemli port fonksiyonları:

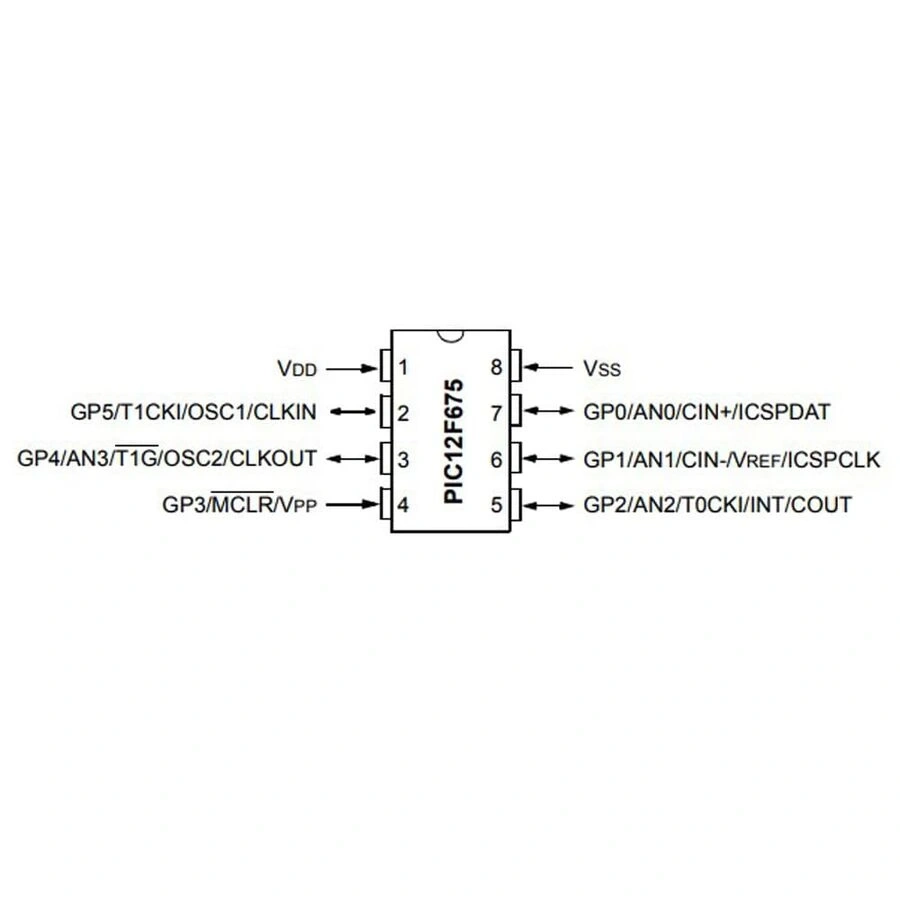

- GP0 (Pin 7): Dijital I/O, Analog giriş (AN0), ICSP data, PWM çıkışı
- GP1 (Pin 6): Dijital I/O, Analog giriş (AN1), Timer0 input
- GP2 (Pin 5): Dijital I/O, Analog giriş (AN2), Timer0 çıkışı, Komparatör çıkışı
- GP3 (Pin 4): Dijital giriş (sadece), MCLR (reset), ICSP programlama voltajı
- GP4 (Pin 3): Dijital I/O, Analog giriş (AN3), TMR1 osilatör girişi
- GP5 (Pin 2): Dijital I/O, ICSP clock girişi, Timer1 osilatör girişi
- VDD (Pin 1): Pozitif besleme voltajı (2.0V - 5.5V)
- VSS (Pin 8): Toprak bağlantısı
Sorun Giderme ve İpuçları
PIC12F675-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- SMD Lehimleme Sorunları: Flux kullanın ve SOIC adaptörü ile test edin
- Pin Yetersizliği: Yazılımsal multiplexing ve analog girişleri optimize edin
- I/O Pini Çalışmıyor: TRIS ve ANSEL ayarlarını kontrol edin
- Programlama Hatası: ICSP bağlantılarını ve besleme voltajını doğrulayın
- Osilatör Problemi: Konfigürasyon bitlerinde osilatör seçimini kontrol edin
Verimli Kullanım İpuçları
- Dahili osilatörler ile harici komponent sayısını azaltın
- Güç tasarrufu için Sleep modu ve Watchdog Timer'ı etkin kullanın
- Her pinin alternatif fonksiyonlarını projelerinizde değerlendirin
- Bellek ve pin kısıtlamaları için yazılım optimizasyonu yapın
- EEPROM belleği konfigürasyon ayarları için kullanın
- ADC okumalarında gürültüyü azaltmak için ortalama değer alın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli mikrodenetleyiciler ile uygulamalarınızı hayata geçirin.
Ürünleri İncele →
Microchip PIC mikrodenetleyiciler ile güvenilir ve yüksek performanslı projeler geliştirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PIC12F675 ile en fazla kaç farklı cihaz kontrol edilebilir?
5 adet I/O pini ile doğrudan 5 cihaz kontrol edilebilir. Ancak çoğullama (multiplexing) teknikleri kullanılarak 16 veya daha fazla cihaz yönetilebilir.
Sadece 8 pinli bir mikrodenetleyici neden tercih edilmelidir?
Ultra kompakt boyut, düşük maliyet, minimum PCB alanı, düşük güç tüketimi ve basit projeler için yeterli işlevsellik sunması nedeniyle tercih edilir.
PIC12F675'in analog özellikleri nelerdir?
4 kanal 10-bit ADC, dahili gerilim referansı, analog komparatör modülü ve programlanabilir giriş empedansı özellikleri ile çeşitli sensör uygulamaları için uygundur.
Seri haberleşme protokolleri nasıl uygulanabilir?
Donanımsal seri modül içermez, ancak bit-banging yöntemiyle yazılımsal olarak UART, I2C veya SPI protokolleri düşük hızlarda uygulanabilir.
SMD paketi breadboard'da nasıl kullanılabilir?
SOIC-8 to DIP-8 adaptör kartı kullanarak breadboard'a uyumlu hale getirilebilir. Bu adaptörler piyasada yaygın olarak bulunur.
Pil ömrü nasıl maksimize edilebilir?
Sleep modu kullanımı, düşük osilatör frekansı seçimi, ADC'nin ihtiyaç anında açılması ve verimli kod yazımı ile pil ömrü önemli ölçüde artırılabilir.
GP3 pini neden sadece giriş olarak kullanılabilir?
MCLR (reset) pini olarak da kullanıldığından sadece giriş olarak yapılandırılmıştır. Bu kısıtlamayı göz önünde bulundurarak devre tasarımı yapılmalıdır.
1.75KB Flash bellek ne kadar kod için yeterlidir?
Yaklaşık 500-700 satır C kodu veya 1024 assembly komutu alabilir. Basit sensör okuma, kontrol ve LED/röle anahtarlama işlemleri için yeterlidir.
