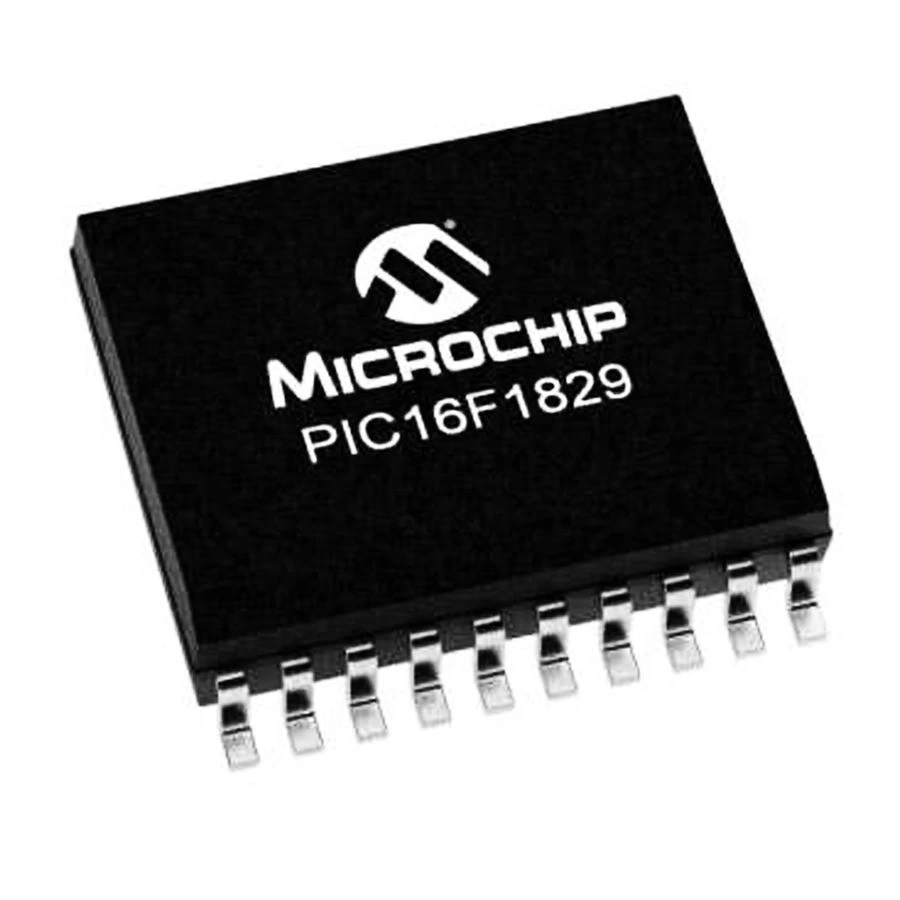

PIC16F1829 I/SO SMD SOIC-20 8-Bit 32 MHz Mikrodenetleyici

PIC16F1829-I/SO SMD SOIC-20 8-Bit 32 MHz Mikrodenetleyici

PIC16F1829-I/SO, Microchip firmasının modern ve yüksek performanslı 8-bit mikrodenetleyicisidir. SOIC-20 kompakt SMD paketinde sunulan bu entegre, 32 MHz'e kadar çalışma frekansı ile dar alan gerektiren uygulamalar için mükemmel bir çözüm sunar.

8KB program belleği, 1KB RAM ve 256 bayt EEPROM belleği ile donatılan bu mikrodenetleyiciler, kompakt yapıda zengin özellikler sunmaktadır.

18 I/O pini, 12 kanal ADC, XLP (eXtreme Low Power) teknolojisi gibi özellikleriyle elektronik komponentler arasında pil uygulamaları için ideal bir seçimdir.

Gelişmiş haberleşme arayüzleri ve PPS (Peripheral Pin Select) özelliğiyle bu Microchip PIC mikrodenetleyici, kompakt PCB tasarımlarında maksimum esneklik sağlar.

Teknik Özellikler

PIC16F1829-I/SO SMD SOIC-20 8-Bit 32 MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC16F1
• Model: PIC16F1829-I/SO
• İşlemci Mimarisi: 8-Bit RISC
• Maksimum Çalışma Frekansı: 32 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 8 KB (4K x 14-bit kelime)
• RAM Belleği: 1 KB (1024 bayt)
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 18
• ADC Kanalları: 12 (10-bit)
• Zamanlayıcı Modülleri: 5 (iki 8-bit, üç 16-bit)
• PWM Modülleri: 4
• Capture/Compare Modülleri: 2
• EUSART (Enhanced UART): 1
• SPI: 1
• I2C: 1
• Komparatörler: 2
• DAC (Digital to Analog): 1 (5-bit)
• Dokunmatik Sensör Kanalları: 13
• Dahili Osilatör: 32 MHz (fabrika kalibrasyonlu)
• Kesme (Interrupt) Kaynakları: 25
• Çalışma Gerilimi: 1.8V - 5.5V
• Paket Tipi: SOIC-20 (SMD)
• Pin Sayısı: 20
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• XLP (eXtreme Low Power) Teknolojisi: Var
• PPS (Peripheral Pin Select): Var
• Watchdog Timer: Var
• Brown-out Reset: Programlanabilir
• Power-on Reset: Var
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~200µA/MHz @ 1.8V
• Güç Tüketimi (Sleep): 30nA @ 1.8V
• Flash Programlama Döngüsü: 10,000 yazma/silme
• EEPROM Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 40+ yıl
• RoHS Uyumluluğu: Evet

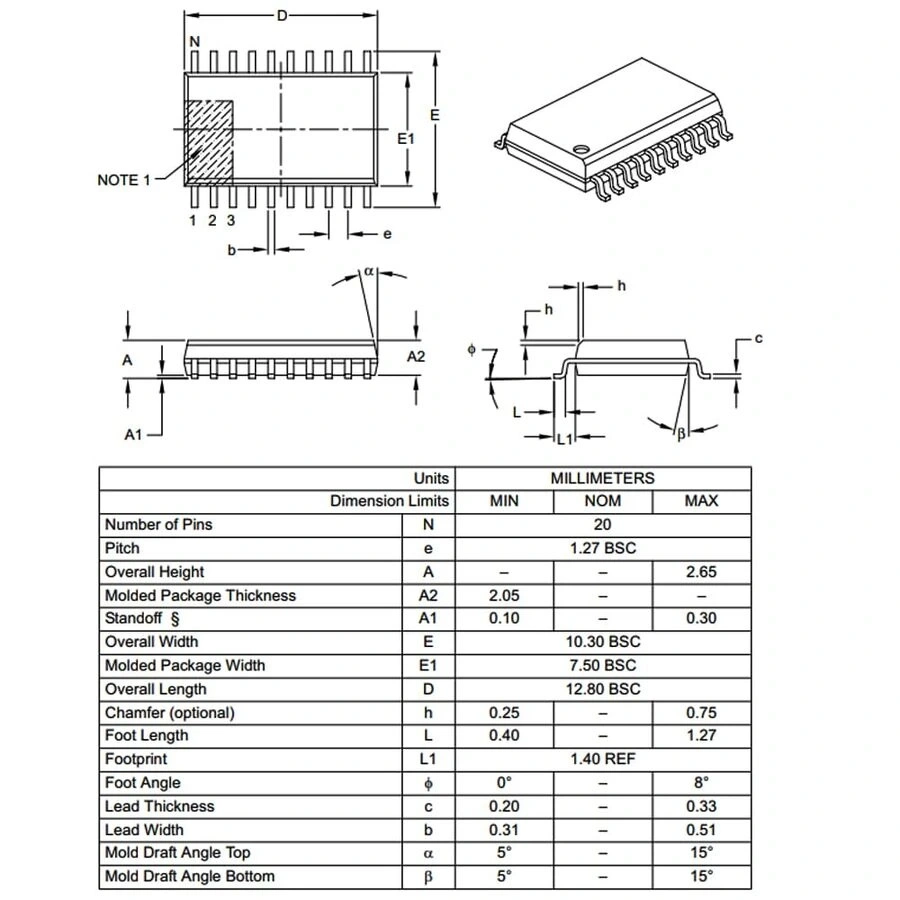

• Paket Boyutları: 12.8mm x 7.5mm x 2.0mm

Kullanım Alanları

PIC16F1829-I/SO SMD SOIC-20 8-Bit 32 MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ultra Düşük Güç IoT Uygulamaları

• Pille çalışan sensör düğümleri
• Uzun ömürlü veri kaydediciler
• Akıllı ev sensörleri
• Enerji monitörleme sistemleri
• Medikal takip cihazları

Dokunmatik Arayüzler

• Kapasitif dokunmatik tuşlar
• Kaydırmalı kontrol panelleri
• Nemli ortam kullanıcı arayüzleri
• Slider ve wheel kontrol üniteleri
• Proximity (yakınlık) sensör sistemleri

Sensör Kontrol Uygulamaları

• Akıllı sensör arayüzleri
• Kablosuz sensör ağ düğümleri
• Ortam izleme sistemleri
• Endüstriyel sensör bağlantı modülleri
• Sıcaklık ve nem ölçüm sistemleri

Avantajlar ve Özellikler

PIC16F1829-I/SO SMD SOIC-20 8-Bit 32 MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• XLP Teknolojisi: 30nA sleep modu tüketimi ile pil ömrünü yıllara uzatabilme
• Kompakt SOIC-20 Paket: Düşük profilli PCB tasarımlarında alan tasarrufu
• PPS Teknolojisi: Periferik pinlerin esnek ataması ile PCB tasarım kolaylığı
• Zengin Analog Özellikleri: 12 ADC kanalı, 2 komparatör ve 5-bit DAC
• Dahili Dokunmatik Algılama: Harici entegre gerektirmeyen 13 kanallı dokunmatik kontrol
• Çoklu Haberleşme Arayüzleri: EUSART, SPI ve I2C ile çeşitli cihazlarla iletişim
• Geniş Voltaj Aralığı: 1.8V - 5.5V arası çalışabilme esnekliği
• Yüksek Performans: 8-bit mimaride 32 MHz'e kadar hızlı çalışma
• Dahili Osilatör: Harici kristal gerektirmeyen kompakt tasarım imkanı
• Geniş Sıcaklık Aralığı: -40°C ile +85°C arası zorlu ortamlarda çalışabilme

Programlama ve Geliştirme

PIC16F1829-I/SO SMD SOIC-20 8-Bit 32 MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• MPLAB Code Configurator (MCC)
• PICkit 3/4 veya MPLAB ICD/Snap programlayıcı
• SOIC-20 - DIP adaptör soket
• SMD prototipleme kartı
• 1.8V - 5.5V ayarlanabilir güç kaynağı
• Lojik analizör veya osiloskop (opsiyonel)
• USB-UART dönüştürücü (EUSART testi için)
• I2C/SPI sensörler ve modüller (test için)
• Dokunmatik test yapısı (bakır pedler veya PCB)

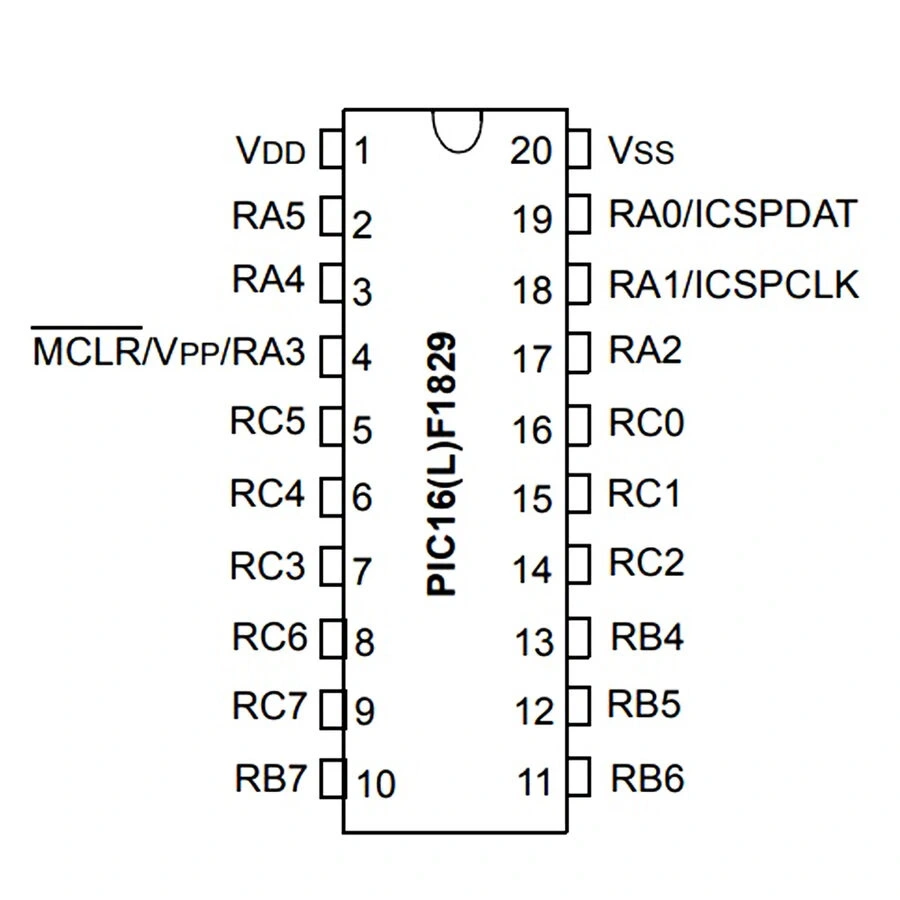

Önemli port fonksiyonları:

• PORTA (RA0-RA5): Dijital I/O, ADC, dokunmatik, PPS özellikli
• PORTB (RB4-RB7): Dijital I/O, ADC, dokunmatik, PPS özellikli
• PORTC (RC0-RC7): Dijital I/O, ADC, dokunmatik, PPS özellikli
• MCLR: Master Clear (Reset) pini
• VDD/VSS: Güç ve toprak bağlantıları
• AN0-AN11: Analog giriş kanalları
• TX/RX: EUSART iletişim pinleri (PPS ile atanabilir)
• SCL/SDA: I2C haberleşme pinleri (PPS ile atanabilir)
• SDI/SDO/SCK: SPI haberleşme pinleri (PPS ile atanabilir)
• CCP1/CCP2/PWM: Capture/Compare/PWM modül pinleri (PPS ile atanabilir)

Sorun Giderme ve İpuçları

PIC16F1829-I/SO SMD SOIC-20 8-Bit 32 MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorlukları: Sıcak hava istasyonu veya SMD adaptör soket kullanın, uygun flux uygulayın.
• Dokunmatik Sensör Hassasiyet Sorunları: Guard pinleri kullanın, threshold değerlerini kalibre edin, PCB tasarımını optimize edin.
• PPS Konfigürasyon Hataları: Doğru PPS kodunu kullandığınızdan emin olun, çakışan atamalardan kaçının.
• Düşük Güç Modunda İletişim Kaybı: Wake-up kaynaklarını doğru yapılandırın, interrupt rutinlerini optimize edin.
• ADC Ölçüm Gürültüleri: Analog ve dijital beslemeyi ayırın, acquisition time'ı uzatın, ortalama alma algoritması kullanın.

Verimli Kullanım İpuçları

• XLP için güç tüketimini minimize eden kod yapısı ve donanım konfigürasyonu kullanın
• PPS özelliği ile PCB tasarım esnekliğini maksimize edin
• MPLAB Code Configurator ile hızlı geliştirme yapın
• Dokunmatik sensör filtresi için yazılımsal gürültü giderme teknikleri uygulayın
• Düşük güç uygulamalarında clock hızını dinamik olarak ayarlayın
• Interrupt rutinlerini mümkün olduğunca kısa tutarak işlemci yükünü azaltın

Paket İçeriği

• PIC16F1829-I/SO SMD SOIC-20 8-Bit 32 MHz Mikrodenetleyici
