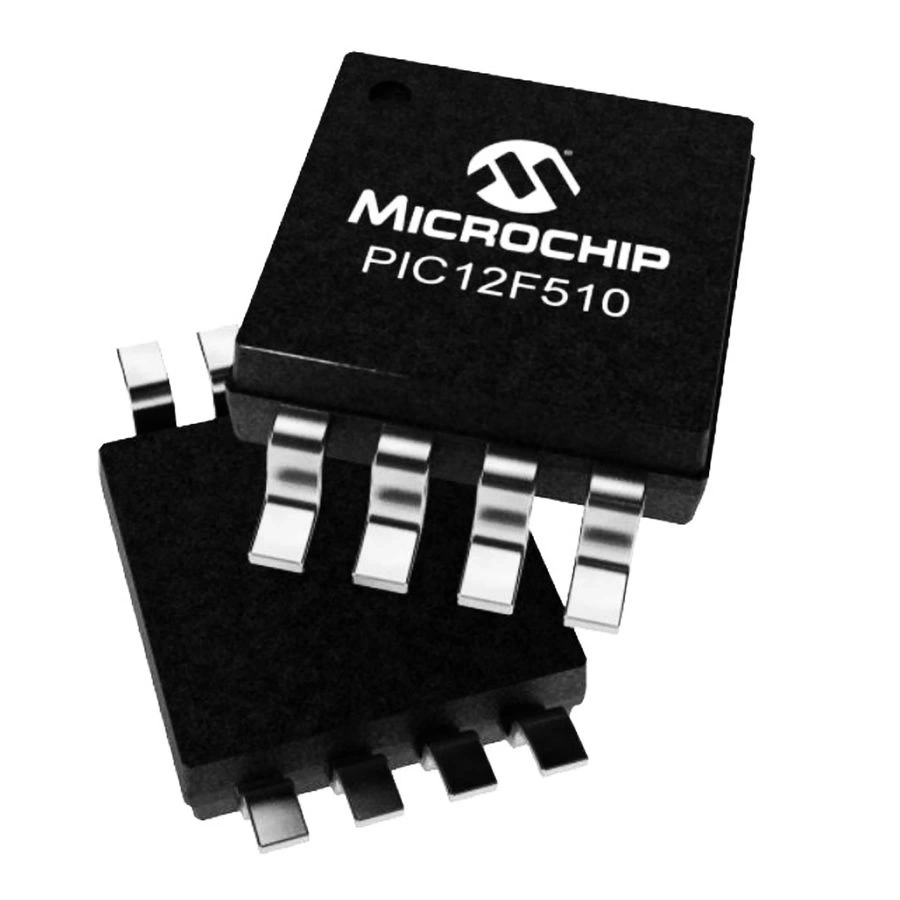

PIC12F510T-I/SN SMD Soic8 8Mhz 8-Bit Mikrodenetleyici

PIC12F510T-I/SN SMD SOIC8 8MHz 8-Bit Mikrodenetleyici

PIC12F510T-I/SN, Microchip Technology'nin ultra kompakt ve ekonomik 8-bit mikrodenetleyicisidir. SOIC-8 SMD paketinde sunulan bu entegre, 8 MHz çalışma frekansı ile temel kontrol uygulamaları için ideal bir seçimdir.

1KB program belleği ve 38 bayt RAM içeren bu mikrodenetleyiciler, minimal donanım gerektiren basit projeler için maliyet etkin bir çözüm sunar.

Kompakt boyutu ve düşük güç tüketimi ile PIC12F510T-I/SN, çeşitli elektronik komponentler ile uyumlu çalışarak alan kısıtlı uygulamalarda tercih edilen bir entegredir.

Teknik Özellikler

PIC12F510T-I/SN SMD SOIC8 8MHz 8-Bit Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12F
• Model: PIC12F510T-I/SN
• İşlemci Mimarisi: 8-Bit
• Maksimum Çalışma Frekansı: 8 MHz
• Program Belleği Tipi: OTP (One-Time Programmable)
• Program Belleği Boyutu: 1.024 KB (1024 x 12-bit kelime)
• RAM Belleği: 38 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 6 (4 çıkış yeteneğine sahip)
• ADC Kanalları: 3 (8-bit)
• PWM Kanalları: Yok
• Seri Haberleşme: Yok
• Zamanlayıcı Modülleri: 1 (8-bit)
• Komparatörler: 1
• Kesme (Interrupt) Kaynakları: Yok
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: SOIC-8 (SMD)
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Yok
• Power-up Timer: Var
• Dahili Osilatör: Var
• Aritmetik Birim: Donanımsal çarpma yok
• Güç Tüketimi (Aktif): ~2.0mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Komut Seti: 33 temel komut
• RoHS Uyumluluğu: Evet
• Kılıf Boyutları: 5.0mm x 4.0mm x 1.75mm

Kullanım Alanları

PIC12F510T-I/SN SMD SOIC8 8MHz 8-Bit Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Basit Kontrol Uygulamaları

• LED kontrol devreleri
• Buton arayüzleri
• Basit zamanlayıcılar
• Dijital anahtarlama sistemleri
• Alarmlar ve ikaz üniteleri

Sensör Arayüzleri

• Işık seviyesi algılayıcılar
• Sıcaklık monitörleri
• Basit hareket dedektörleri
• Dijital durum sensörleri
• Prob ve switch arayüzleri

Maliyet Odaklı Projeler

• Oyuncak elektronik devreleri
• Tek kullanımlık elektronik ürünler
• Basit akıllı kartlar
• Küçük ev aletleri kontrolü
• Basit uzaktan kumandalar

Avantajlar ve Özellikler

PIC12F510T-I/SN SMD SOIC8 8MHz 8-Bit Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Ultra Kompakt Boyut: 8-pin SOIC paketi ile minimum PCB alanı
• Düşük Maliyet: Ekonomik fiyatı ile uygun bütçeli projeler için ideal
• Dahili Osilatör: Harici kristal gerektirmeyen entegre saat kaynağı
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için uygun
• Analog Özellikler: 3 kanal 8-bit ADC ve analog komparatör
• Geniş Çalışma Voltajı: 2.0V - 5.5V arası çalışabilme
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma
• Basit Programlama: 33 temel komut ile kolay kodlama
• Güvenilir Çalışma: Watchdog ve Power-up Timer
• SMD Paket: Otomatik montaj ve düşük profil uygulamalar için uygun

Programlama ve Geliştirme

PIC12F510T-I/SN SMD SOIC8 8MHz 8-Bit Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi (v2.0 ve üzeri)
• PICkit 3/4 programlayıcı (desteklenen OTP programlayıcı)
• SOIC-8 adaptör kartı veya SMD socket
• Güç kaynağı (2.0V - 5.5V arası)

PIC12F510T-I/SN, Microchip PIC mikrodenetleyici ailesinin en ekonomik ve basit üyelerinden biri olarak, düşük bütçeli projeler için idealdir.

Önemli port fonksiyonları:

• GP0 (Pin 7): Dijital I/O, Analog giriş (AN0)
• GP1 (Pin 6): Dijital I/O, Analog giriş (AN1)
• GP2 (Pin 5): Dijital I/O, Analog giriş (AN2), Timer0 input
• GP3 (Pin 4): Dijital giriş (sadece), MCLR (reset)
• GP4/GP5: Dijital I/O
• VDD (Pin 1): Pozitif besleme voltajı (2.0V - 5.5V)
• VSS (Pin 8): Toprak bağlantısı

Sorun Giderme ve İpuçları

PIC12F510T-I/SN SMD SOIC8 8MHz 8-Bit Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Tek Seferlik Programlama: OTP olduğu için programlamadan önce simulasyonda test edin
• SMD Lehimleme Zorluğu: SOIC adaptörü veya reflow lehimleme tekniği kullanın
• Kesme Desteği Olmaması: Polling metodu ile sürekli durum kontrolü yapın
• Osilatör Sorunları: Konfigürasyon bitlerinde doğru osilatör seçimini yapın
• ADC Doğruluğu: Referans voltajı ve güç kaynağı kararlılığını sağlayın

Verimli Kullanım İpuçları

• OTP çip olduğundan kod geliştirme aşamasında emulatör veya Flash alternatifleri kullanın
• Bellek ve pin kısıtlamaları için optimizasyon yapın
• Watchdog timer ile sistemin donmasını önleyin
• Zamanlayıcı ve ADC ayarlarını optimize ederek güç tüketimini azaltın
• Assembly kodlama ile program belleğini verimli kullanın
• I/O pinlerini zaman paylaşımlı olarak kullanın

Paket İçeriği

• PIC12F510T-I/SN SMD SOIC8 8MHz 8-Bit Mikrodenetleyici
