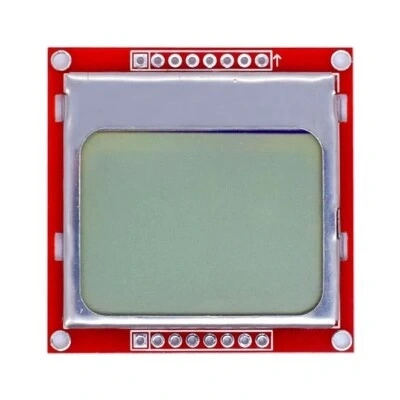

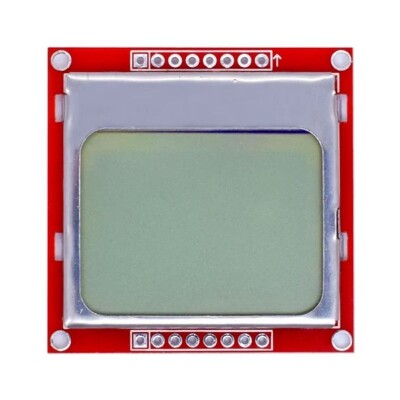

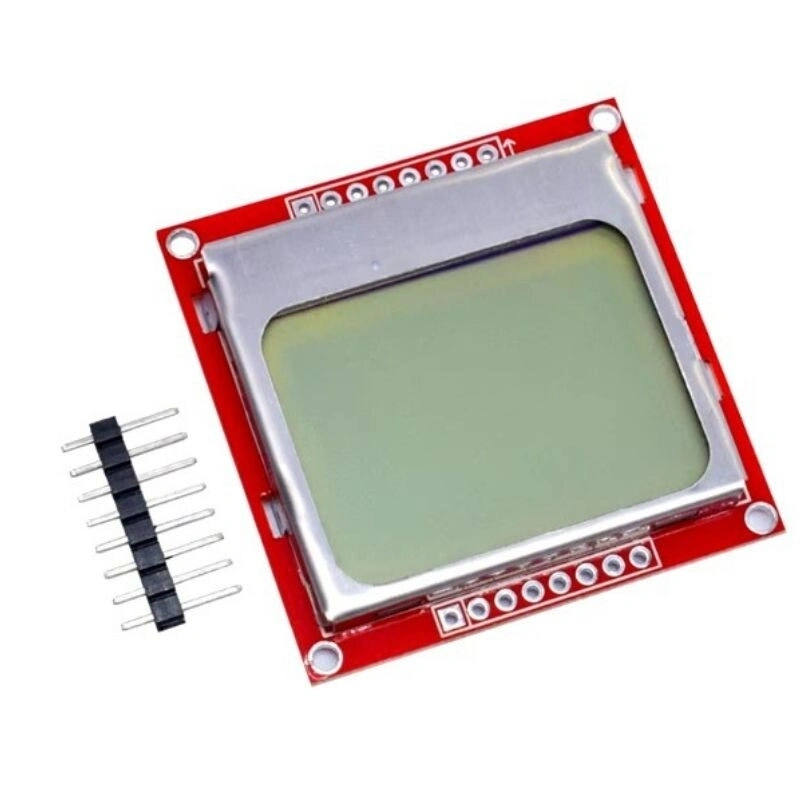

Nokia 5110 LCD Ekran - Kırmızı PCB

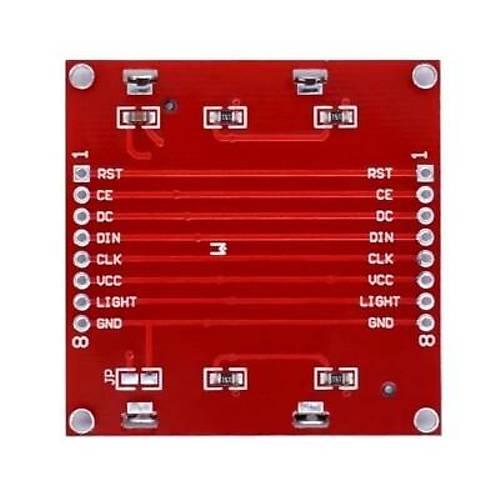

Nokia 5110 LCD Ekran - Kırmızı PCB Nokia 5110 LCD Ekranının yeni versiyonudur. HX1230 kütüphanesini kullanmanız gerekir. Aşağıdaki linklerden kütüphanesini indirebilir ve Arduino ve RTC modülü ile örnek kodunu inceleyebilirsiniz. Arduino ve farklı mikrodenetleyiciler ile kolayca kullanabilirsiniz. Pinleri dışarıdadır bu sayede breadboard ile kullanılabilir. Pinout RST – Sıfırla CE – Çip Etkinleştirme DC – Veri/Komut Seçimi DIN – Veri Girişi CLK – Saat Girişi VCC – Güç Kaynağı 3.3V LIGHT – Arka Işık Kontrolü GND – Toprak Teknik Özellikler: Çözünürlük: 84x48 Denetleyici: PCD8544 Düşük güç tüketimi için tek LED arka ışık 4.0Mbit/s hız Harici RST (sıfırlama) giriş pimi Gerilim aralığı: 2.7V ∼ 5.0V Pille çalışan sistemler için düşük güç tüketimi Çalışma Sıcaklığı: -25∼70 °C PCB Boyutu: 45x45mm Ekran Boyutu: 26x34mm HX1230 Kütüphanesi Arduino Örnek Kod HX1230 LCD Datasheet.
