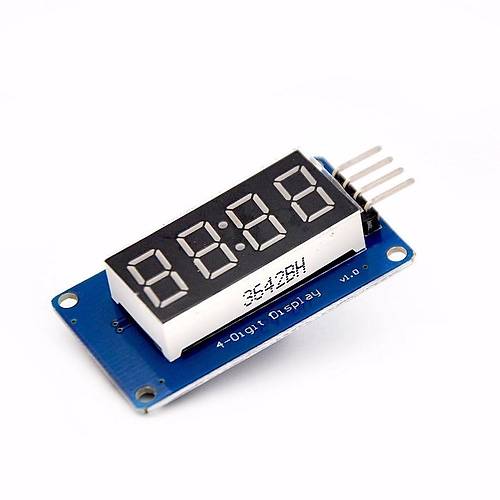

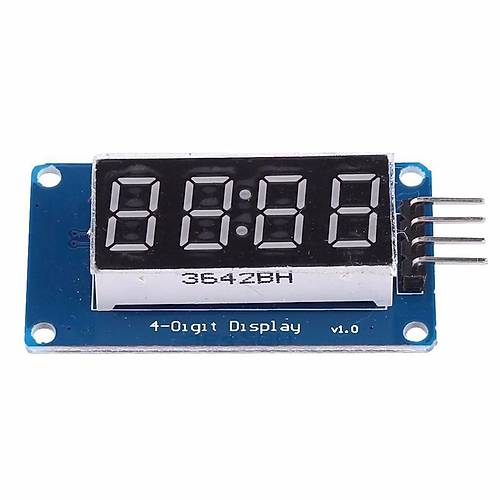

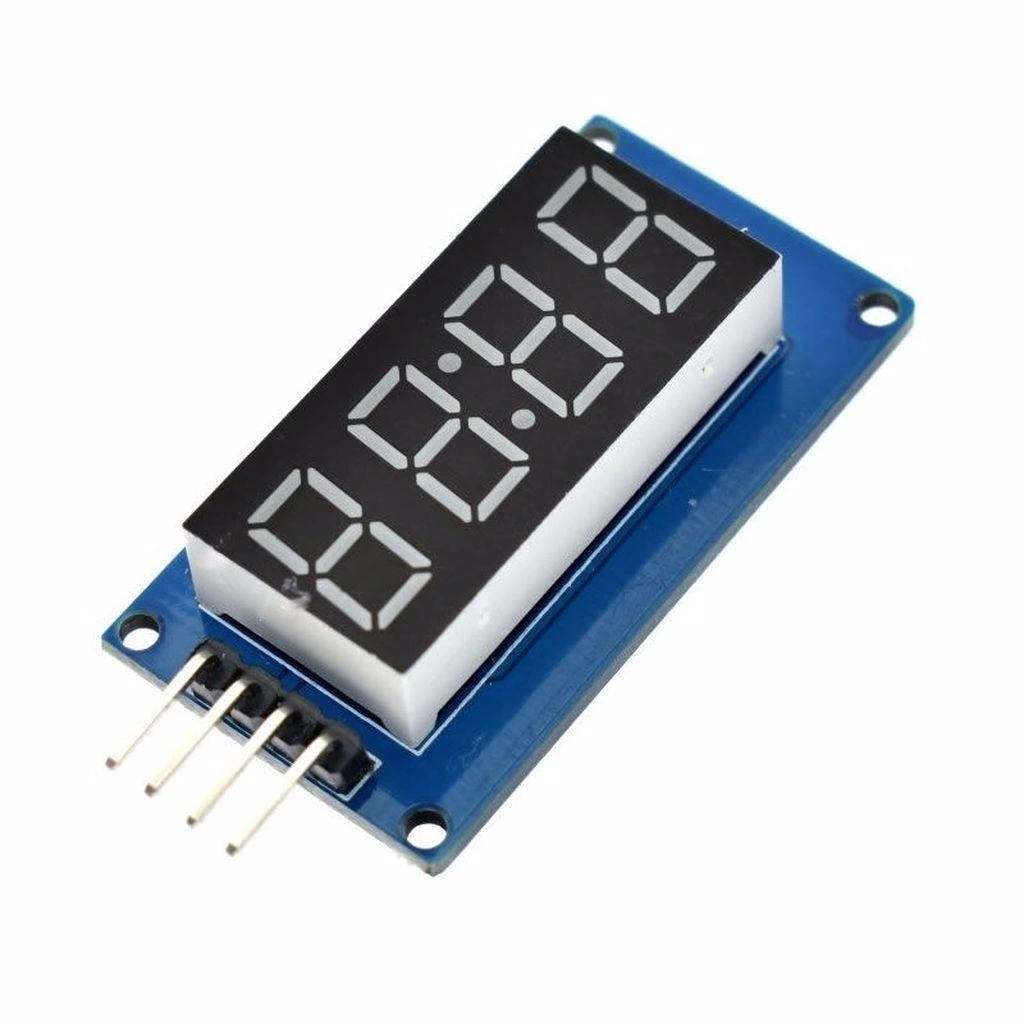

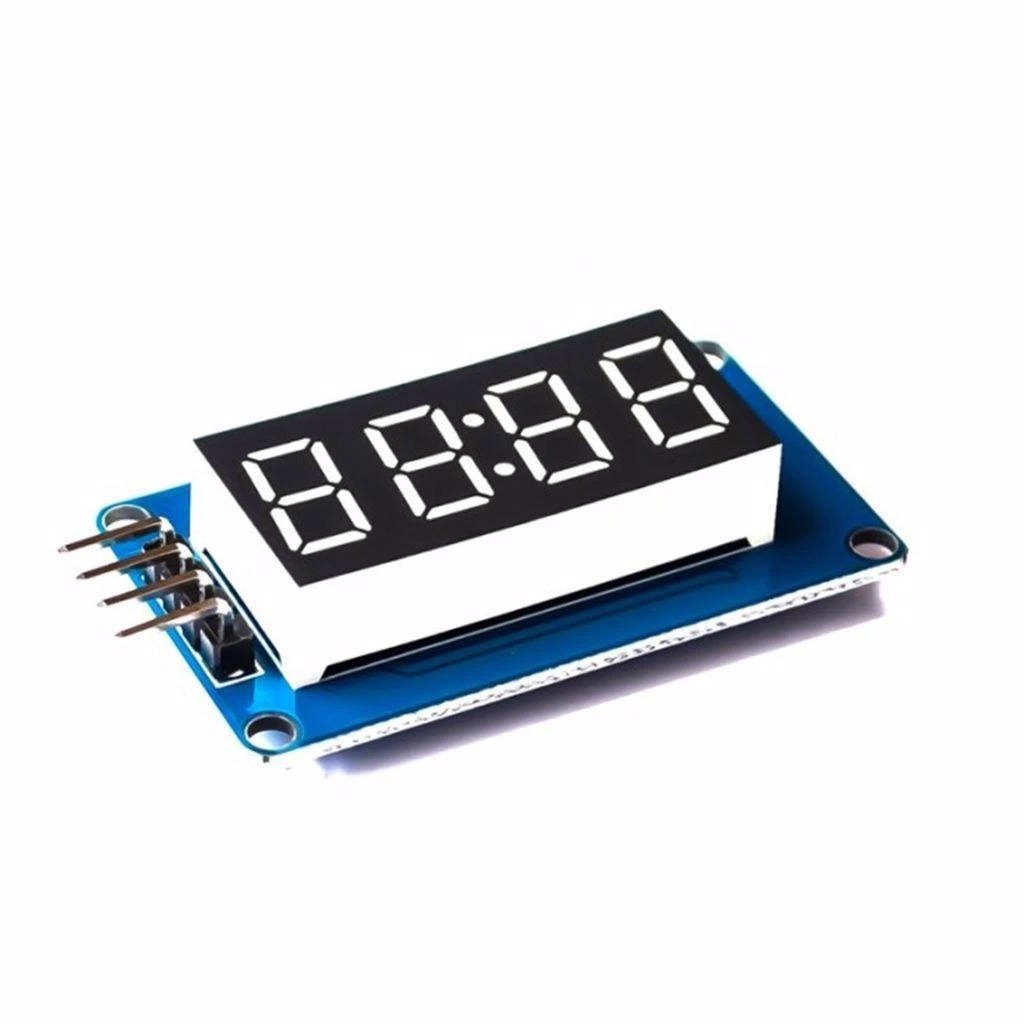

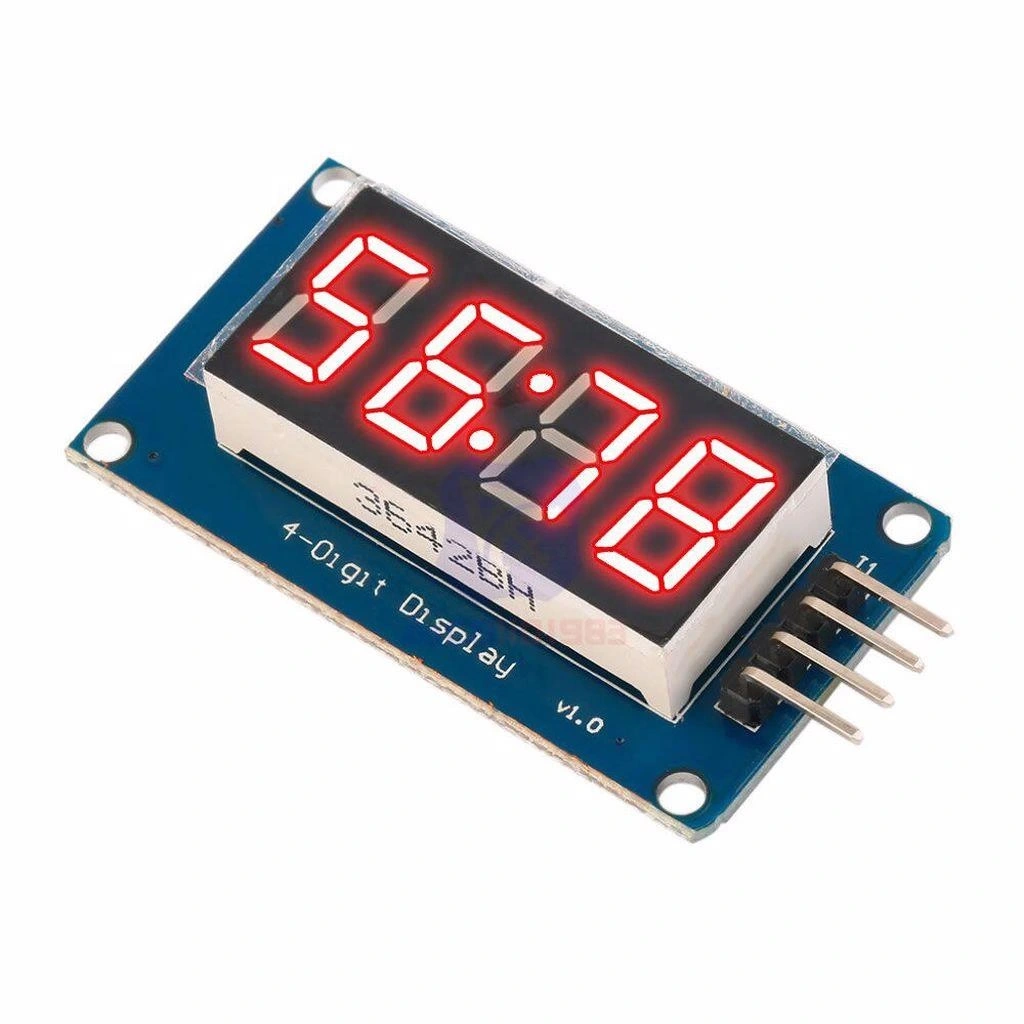

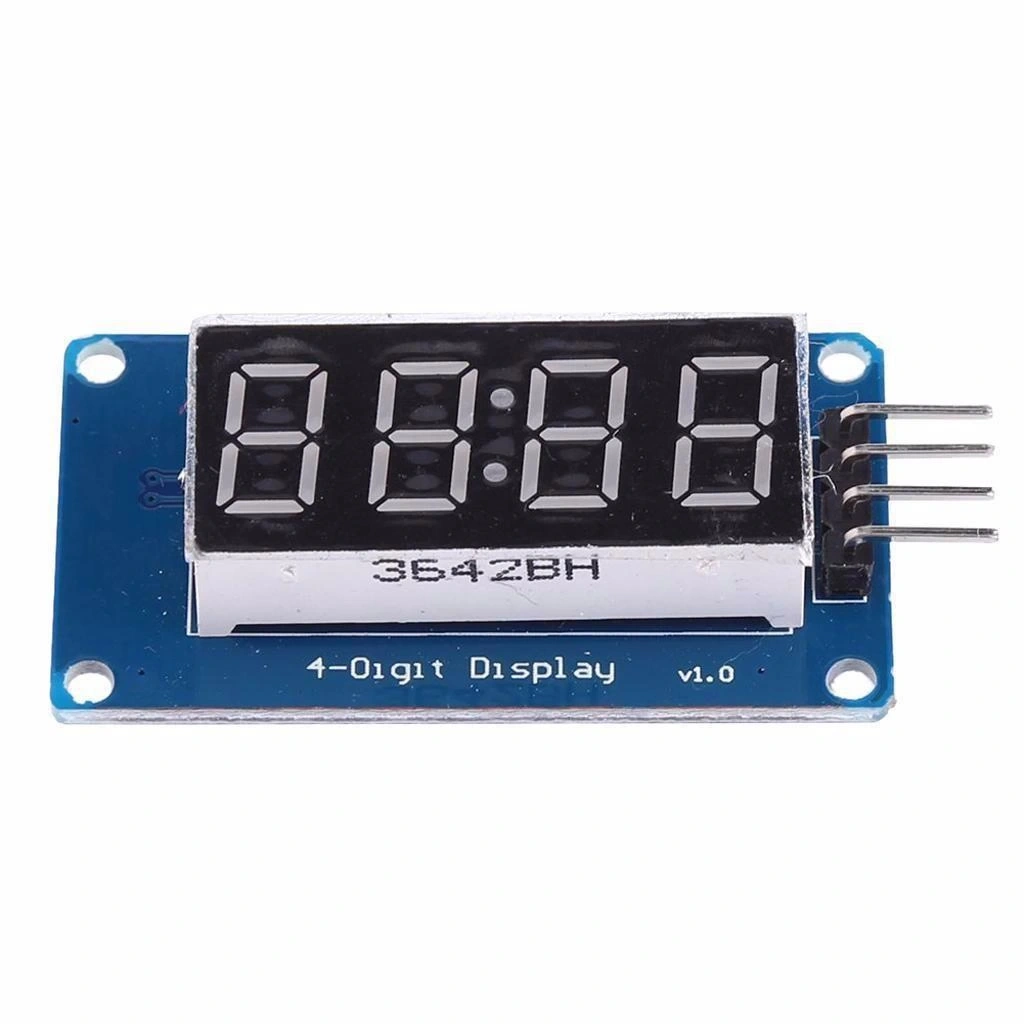

TM1637 LCD Ekran Modülü (4 Dijit 7 Segment)

TM1637 LCD Ekran Modülü, 4 haneli 7 segment gösterge içeren kompakt ve kullanımı kolay bir dijital ekran modülüdür. Sayı, basit karakter ve saat formatında bilgileri görüntülemek için idealdir. Sadece 2 pin ile mikrodenetleyicilere bağlanabilme özelliği ile yer ve pin tasarrufu sağlar.

Bu ekran modülü, Arduino başta olmak üzere Raspberry Pi, ESP8266, ESP32 ve diğer mikrodenetleyiciler ile kolayca uyumlu çalışır. TM1637 entegresi üzerinden iletişim sağlanan bu modül, projelerde sayaç, saat, termometre gibi uygulamalar için kullanılabilir.

Parlaklığı yazılımsal olarak ayarlanabilen ve LCD ve LCD Ekran kategorisinde bulunan bu ekran modülü, noktalama işaretleri dahil 8 segment içermektedir. Dijital saatlerden sayısal göstergelere kadar birçok projede pratik görselleştirme çözümü sunar.

Teknik Özellikler

TM1637 LCD Ekran Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Kontrol Çipi: TM1637.
• Ekran Tipi: 4 haneli 7 segment LED ekran
• Segment Rengi: Kırmızı,
• Çalışma Voltajı: 3.3V - 5V DC
• Haberleşme Protokolü: 2-Wire (I2C benzeri özel protokol)

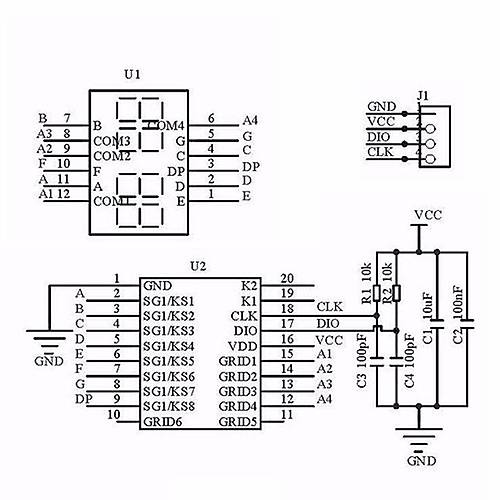

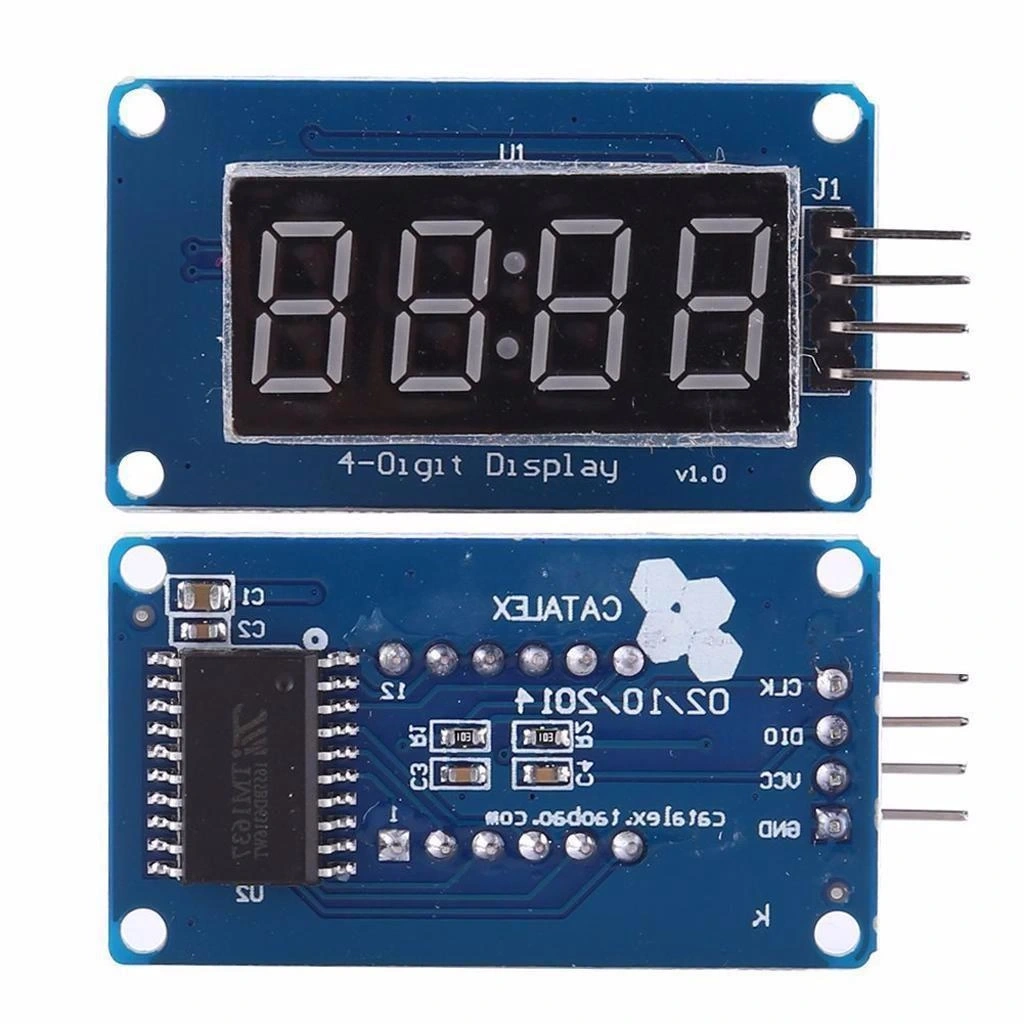

• Bağlantı Pinleri:
  • CLK (Clock): Saat sinyali
  • DIO (Data I/O): Veri giriş/çıkış
  • VCC: Güç girişi (3.3V - 5V)
  • GND: Toprak bağlantısı
• Parlaklık Kontrolü: Yazılımsal olarak 8 seviye ayarlanabilir
• Dijit Sayısı: 4 adet
• Çift Nokta Göstergesi: Var (saat/dakika ayırıcı olarak kullanılabilir)
• Karakter Boyutu: Yaklaşık 10mm
• Gösterilebilen Karakterler: 0-9, A-F, bazı özel karakterler
• Güç Tüketimi: Yaklaşık 80mA (tüm segmentler açık)
• Çalışma Sıcaklığı: -20°C ~ +70°C

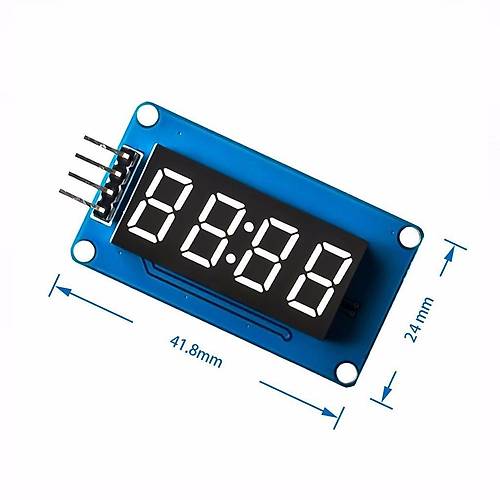

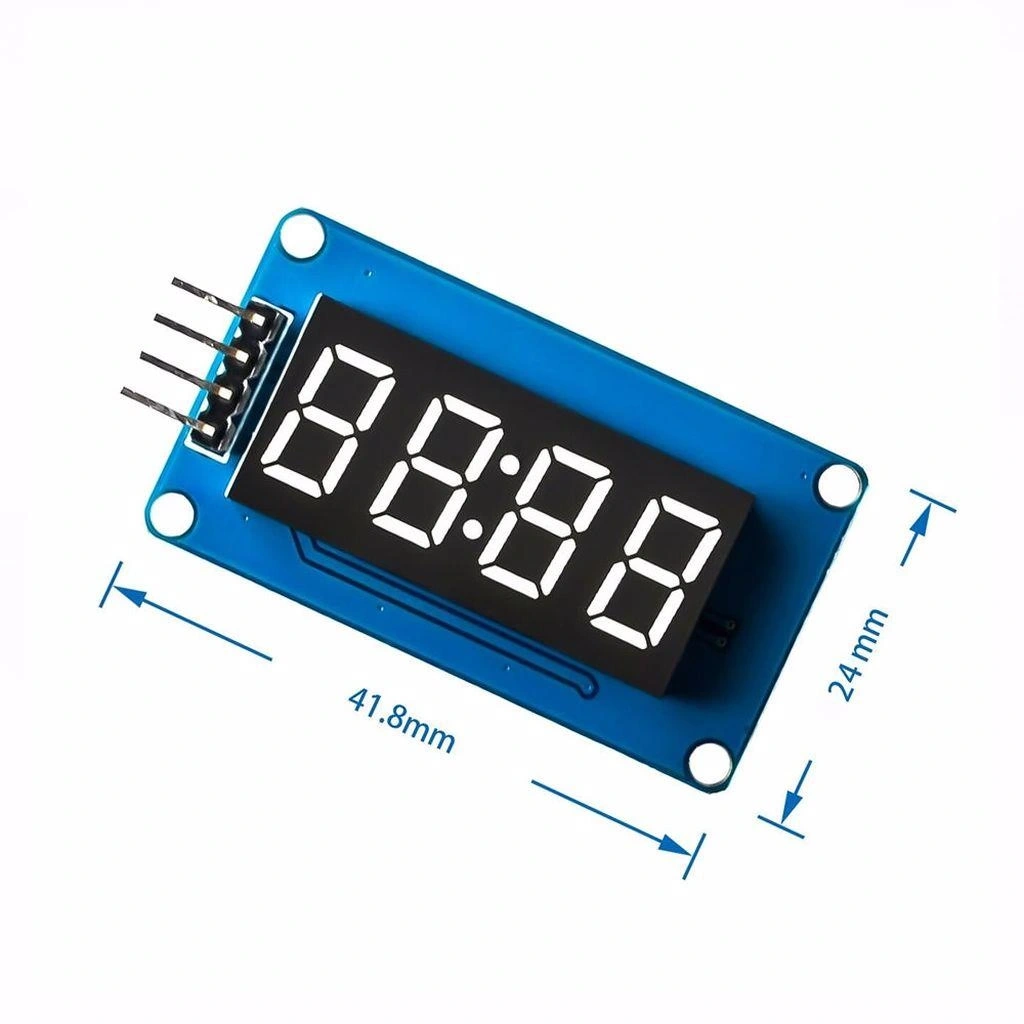

• PCB Boyutu: 42mm x 24mm x 12mm
• Montaj Delikleri: 2 adet, 3mm çapında
• Görüş Açısı: 120°

Bağlantı ve Kullanım

TM1637 LCD Ekran Modülünün Arduino ve diğer mikrodenetleyicilerle bağlantısı ve kullanım talimatları.

Arduino ile bağlantı:

• VCC → Arduino 5V veya 3.3V
• GND → Arduino GND
• CLK → Arduino herhangi bir dijital pin (örn. D2)
• DIO → Arduino herhangi bir dijital pin (örn. D3)

TM1637 ekran modülü, Arduino ve diğer mikrodenetleyicilerle iletişim için özel bir protokol kullanır. Arduino için hazır kütüphaneler mevcuttur. Kütüphaneyi yükledikten sonra, ekranı kolayca kontrol edebilir ve çeşitli bilgileri görüntüleyebilirsiniz.

Kullanım örnekleri:

• Sayıları Görüntüleme: 0-9999 aralığındaki sayıları doğrudan gösterebilir
• Saat Gösterimi: Çift nokta ile saat:dakika formatında zaman gösterimi
• Sıcaklık Gösterimi: Sıcaklık sensöründen alınan değerlerin gösterimi
• Sayaç Uygulamaları: Yukarı/aşağı sayım, kronometre, zamanlayıcı
• Animasyonlar: Basit karakter kaydırma, yanıp sönme efektleri

Ekran parlaklığını 8 farklı seviyede ayarlayabilirsiniz. Bu özellik, farklı ortam ışık koşullarına uyum sağlamak veya düşük güç tüketimi gerektiren uygulamalar için idealdir. Ayrıca, ekran üzerindeki çift nokta göstergesi, saat uygulamaları için saniye işareti olarak kullanılabilir.

Uygulama Alanları

TM1637 LCD Ekran Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Zaman ve Saat Projeleri

• Dijital saatler
• Geri sayım zamanlayıcıları
• Kronometre uygulamaları
• Pomodoro zamanlayıcıları
• Alarm sistemleri

Ölçüm Göstergeleri

• Sıcaklık/nem göstergeleri
• Voltmetre ve ampermetre
• Mesafe ölçer ekranları
• RPM (Devir) sayaçları
• Ağırlık göstergeleri

Eğitim ve Oyun Projeleri

• Skor tabelaları
• Eğitsel sayı göstergeleri
• Mini oyun konsolları
• Soru-cevap sistemleri
• Tepki süresi ölçer

Proje Örnekleri

TM1637 LCD Ekran Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino Tabanlı Dijital Saat ve Termometre

Arduino Nano, TM1637 ekran modülü, DS3231 RTC (Real Time Clock) modülü ve DHT11 sıcaklık/nem sensörü kullanarak kompakt bir dijital saat ve termometre yapabilirsiniz. Bu projede TM1637 ekranı, saat ve sıcaklık bilgilerini dönüşümlü olarak gösterir. DS3231 modülü hassas zaman bilgisini sağlarken, DHT11 sensörü ortam sıcaklık ve nem değerlerini ölçer. Arduino, belirli aralıklarla ekranı günceller ve çift nokta göstergesini saniye bazında yanıp sönecek şekilde kontrol eder. Ekranın parlaklığı, LDR (ışık sensörü) yardımıyla ortam ışığına göre otomatik olarak ayarlanabilir. Mini bir 3D baskı kasa içerisine yerleştirilebilen bu cihaz, masa üstü veya duvar saati olarak kullanılabilir.

Akıllı Egzersiz Sayacı

Arduino Pro Mini, TM1637 ekran modülü, MPU6050 ivmeölçer/jiroskop sensörü ve lipo pil kullanarak giyilebilir bir egzersiz sayacı yapabilirsiniz. MPU6050 sensörü hareket verileri toplar, Arduino bu verileri analiz ederek şınav, mekik veya squat gibi hareketleri algılar ve sayar. TM1637 ekranı, yapılan hareket sayısını ve egzersiz süresini gösterir. Ekranda ayrıca harcanan yaklaşık kalori değeri de görüntülenebilir. Düğmeler yardımıyla farklı egzersiz modları arasında geçiş yapılabilir. Düşük güç tüketimi için sensörler ve ekran, kullanılmadığında uyku moduna alınabilir. Bu kompakt cihaz, kol bandı veya bele takılabilen bir kılıf içinde kullanılabilir, fitness takibi için pratik ve ekonomik bir çözüm sunar.

Akıllı Ev Kontrol Paneli

Arduino Uno, TM1637 ekran modülü, rotary encoder, ESP8266 WiFi modülü ve sıcaklık sensörü kullanarak basit bir akıllı ev kontrol paneli oluşturabilirsiniz. TM1637 ekranı, farklı modlarda oda sıcaklığını, hedef termostat değerini ve saat bilgisini gösterir. Rotary encoder ile menüler arasında gezinme ve değer ayarlama yapılabilir. ESP8266 WiFi modülü, cihazı ev ağına bağlayarak IoT servisleriyle iletişim kurabilir. Röle modülü eklenerek ısıtma sistemini kontrol edebilir veya MQTT protokolü üzerinden diğer akıllı ev cihazlarıyla haberleşebilir. Zaman tabanlı senaryolar programlanabilir ve ekranda görüntülenebilir. Duvar montajı için uygun bir tasarımla, bu panel evinizin sıcaklık kontrolü ve otomasyonu için merkezi bir kontrol noktası olarak hizmet verebilir.

Sorun Giderme ve İpuçları

TM1637 LCD Ekran Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Ekran Çalışmıyor: Bağlantıları ve güç kaynağını kontrol edin. CLK ve DIO pinlerinin doğru bağlandığından emin olun.
• Ekran Zayıf Görünüyor: Parlaklık ayarını kontrol edin. Kütüphanede parlaklık seviyesini artırın (0-7 arası).
• Sayılar Karışık Görünüyor: CLK ve DIO pinlerinin ters bağlanmış olabilir. Bağlantıları değiştirmeyi deneyin.
• Çift Nokta Çalışmıyor: Kütüphane fonksiyonlarında çift nokta parametresini kontrol edin. Doğru bayt değerini ayarlayın.
• Bazı Segmentler Yanmıyor: Ekranda fiziksel hasar olabilir. Farklı karakterleri test edin, sorun devam ederse modülü değiştirin.

Performans İpuçları

• Ekranı daha net görmek için, üzerine kırmızı filtre/kutu ekleyebilirsiniz
• Pil ömrünü uzatmak için, aktif olmadığında ekran parlaklığını düşürün
• Sayıları gösterirken, leading zero'ları kapatarak güç tasarrufu yapabilirsiniz
• Saat uygulamalarında, çift noktayı saniyelere göre yakıp söndürerek daha gerçekçi gösterim sağlayabilirsiniz
• Özelleştirilmiş karakterler için kütüphanenin segment mapping özelliklerini kullanın

Paket İçeriği

• TM1637 LCD Ekran Modülü (4 Dijit 7 Segment)
