128x32 Oled Lcd Ekran 0.91 Inch SSD1306

128x32 OLED LCD Ekran 0.91 Inch SSD1306

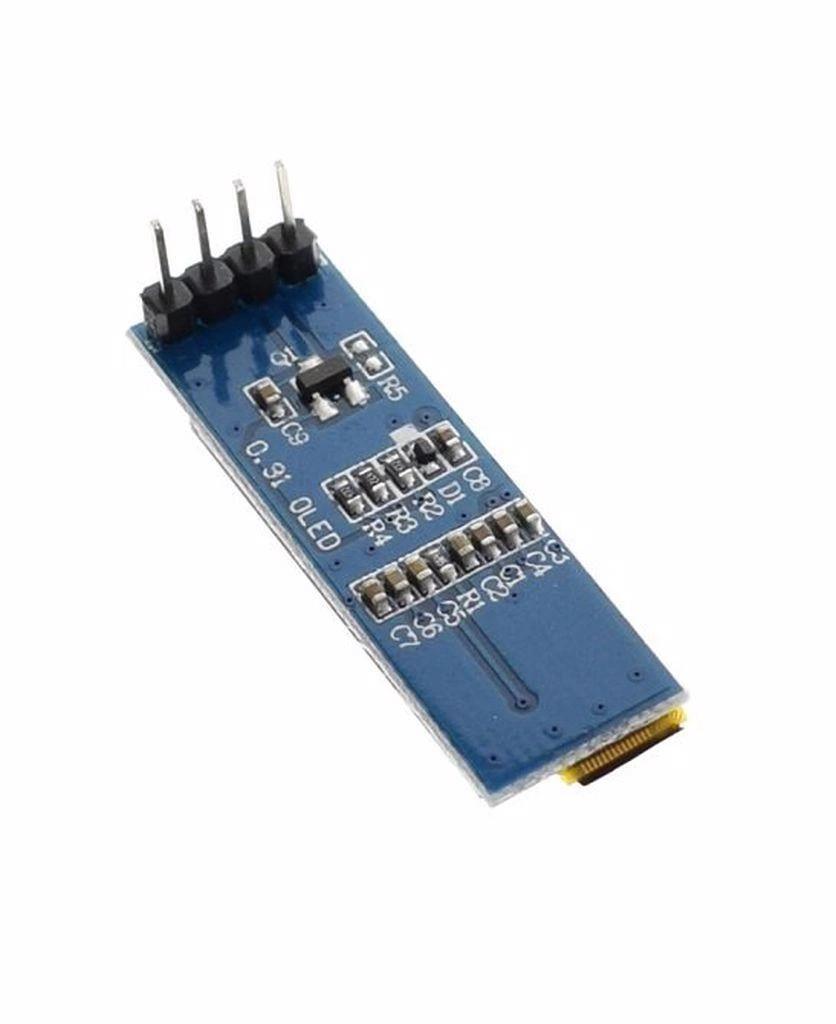

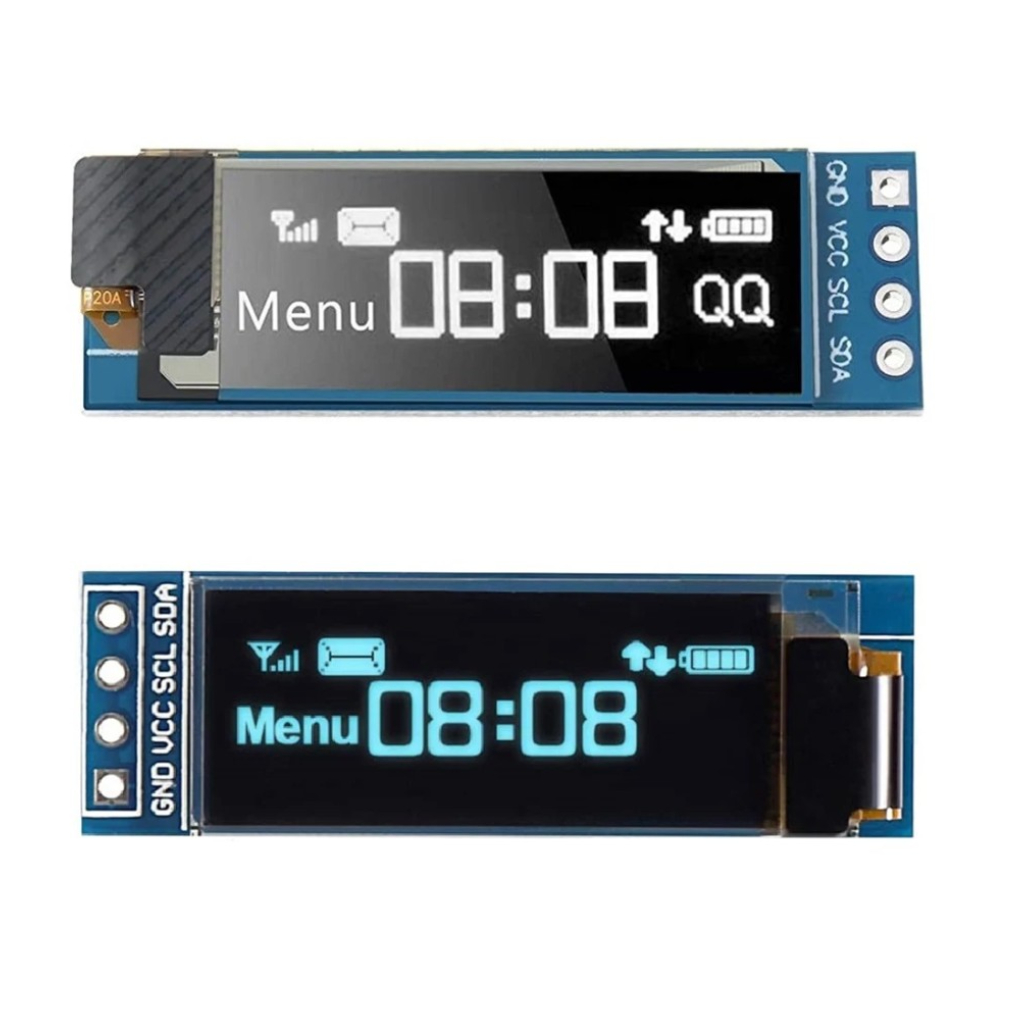

128x32 OLED LCD Ekran, 0.91 inç boyutunda ve SSD1306 sürücü entegreli kompakt bir görüntüleme modülüdür. Yüksek kontrast ve düşük güç tüketimi ile dikkat çeken bu ekran, I2C haberleşme protokolü sayesinde sadece 4 pin ile kolayca bağlanabilir.

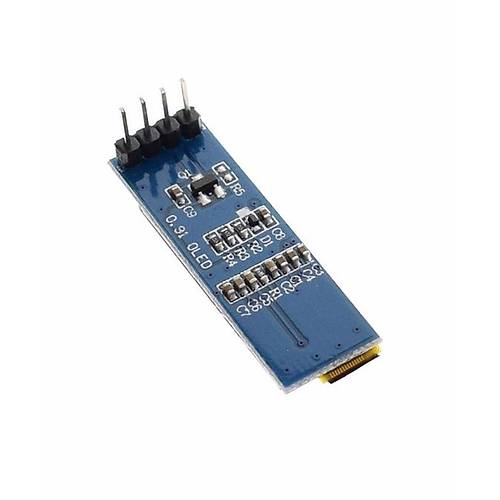

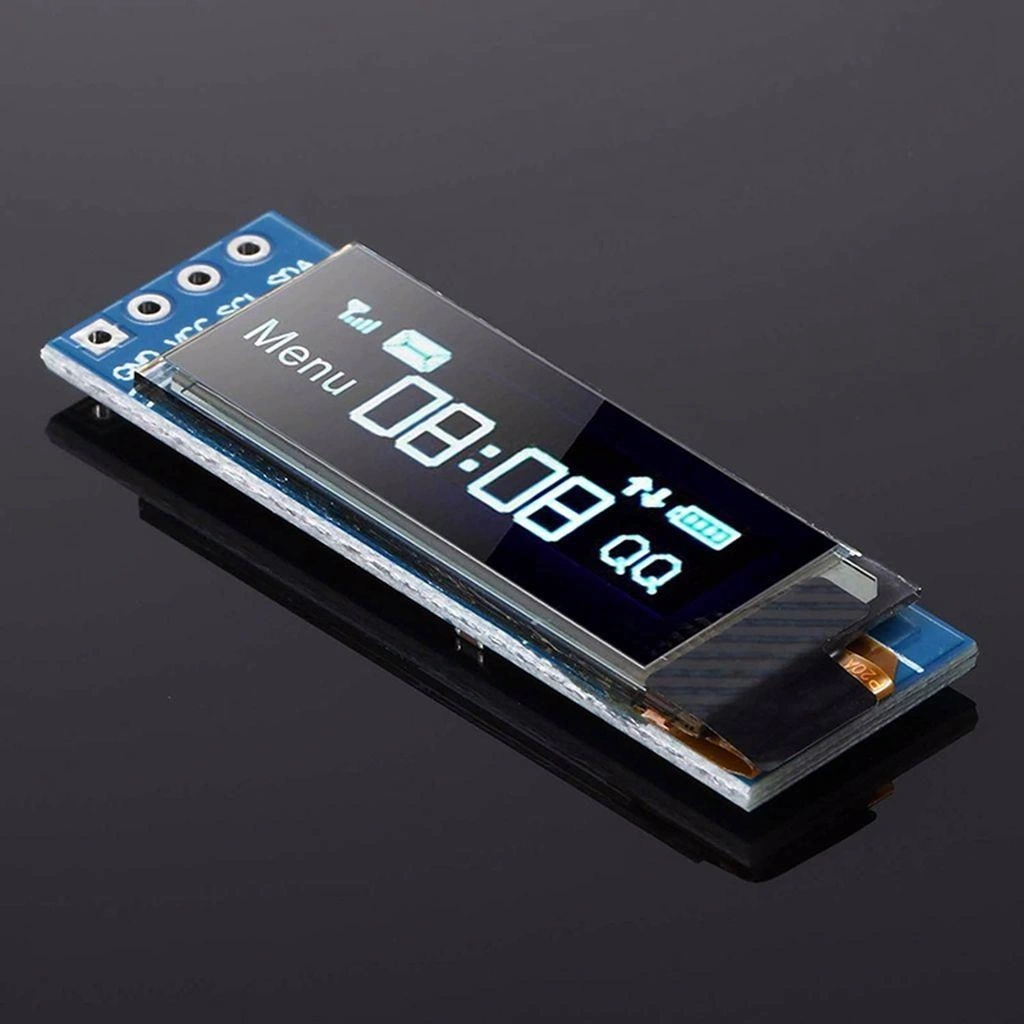

128x32 piksel çözünürlüğündeki bu mavi renkli OLED ekran, görüş açısı geniş, tepki hızı yüksek ve kontrast oranı mükemmel olduğundan, metinleri, ikonları ve basit grafikleri net bir şekilde görüntüleyebilir. Kendi kendine ışık yayan teknolojisi sayesinde arka aydınlatmaya ihtiyaç duymadan çalışır.

128x32 OLED LCD Ekran, IoT projeleri, taşınabilir cihazlar, sensör okuyucular ve hobi elektronik projeleri için idealdir. Arduino ve diğer mikrodenetleyiciler ile uyumlu çalışan bu ekran, LCD ve LCD Ekran kategorisinin en kompakt ve verimli seçeneklerinden biridir.

Teknik Özellikler

128x32 OLED LCD Ekranın detaylı teknik özellikleri aşağıda listelenmiştir.

• Ekran Tipi: OLED (Organik LED)
• Ekran Boyutu: 0.91 inç
• Çözünürlük: 128x32 piksel
• Sürücü Entegresi: SSD1306
• Haberleşme Protokolü: I2C (IIC)
• I2C Adresi: 0x3C (varsayılan)
• Çalışma Voltajı: 3.3V - 5V DC
• Ekran Rengi: Mavi (Tekli renk)
• Bağlantı Pinleri:
  • VCC - Güç (3.3V-5V)
  • GND - Toprak
  • SCL - I2C Clock pini
  • SDA - I2C Data pini
• Görüş Açısı: >160°
• Kontrast Oranı: 2000:1
• Parlaklık: 180 cd/m²
• Güç Tüketimi: ~20mA aktif, <1mA uyku modunda
• Çalışma Sıcaklığı: -40°C ~ +70°C
• Boyutlar: 30mm x 11mm x 1.2mm
• Montaj Delikleri: 2 adet, 2mm çapında
• Kullanım Ömrü: >30.000 saat

Bağlantı ve Kullanım

128x32 OLED LCD Ekranın Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

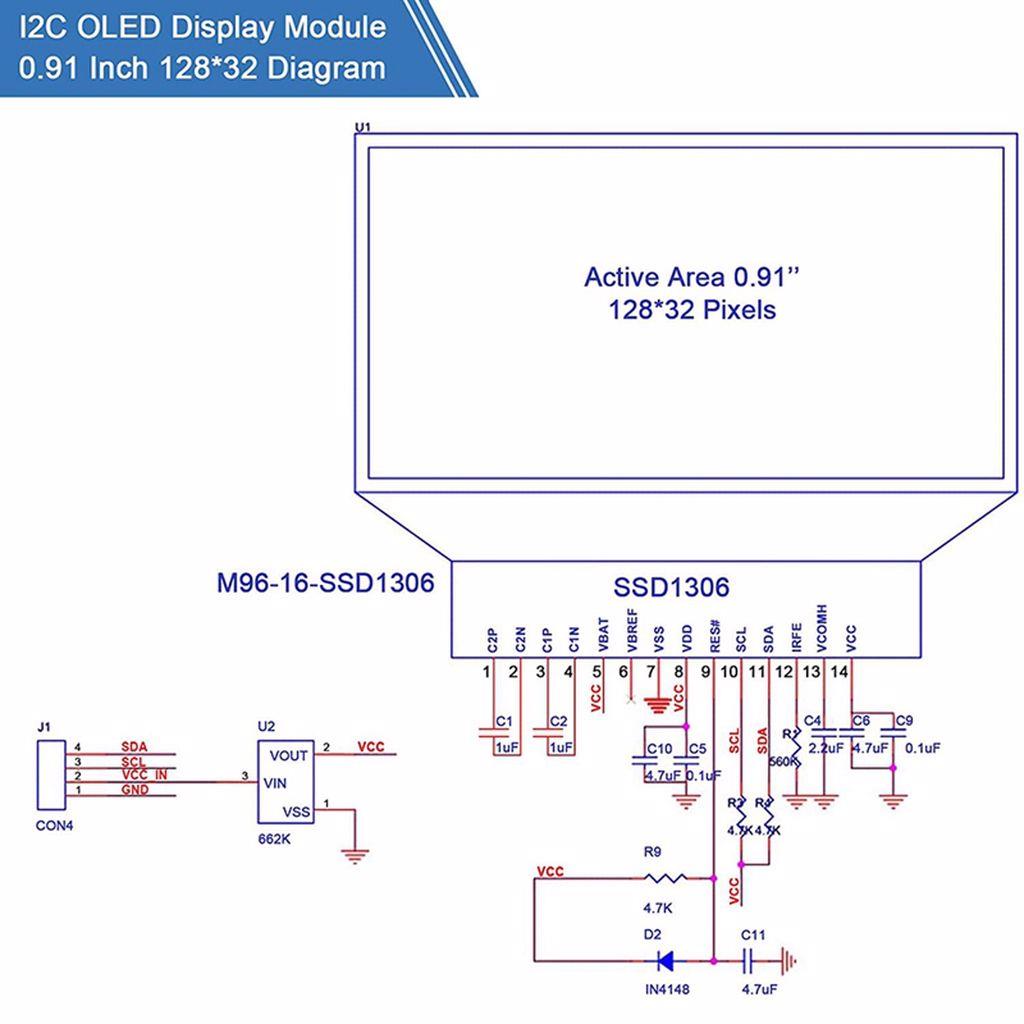

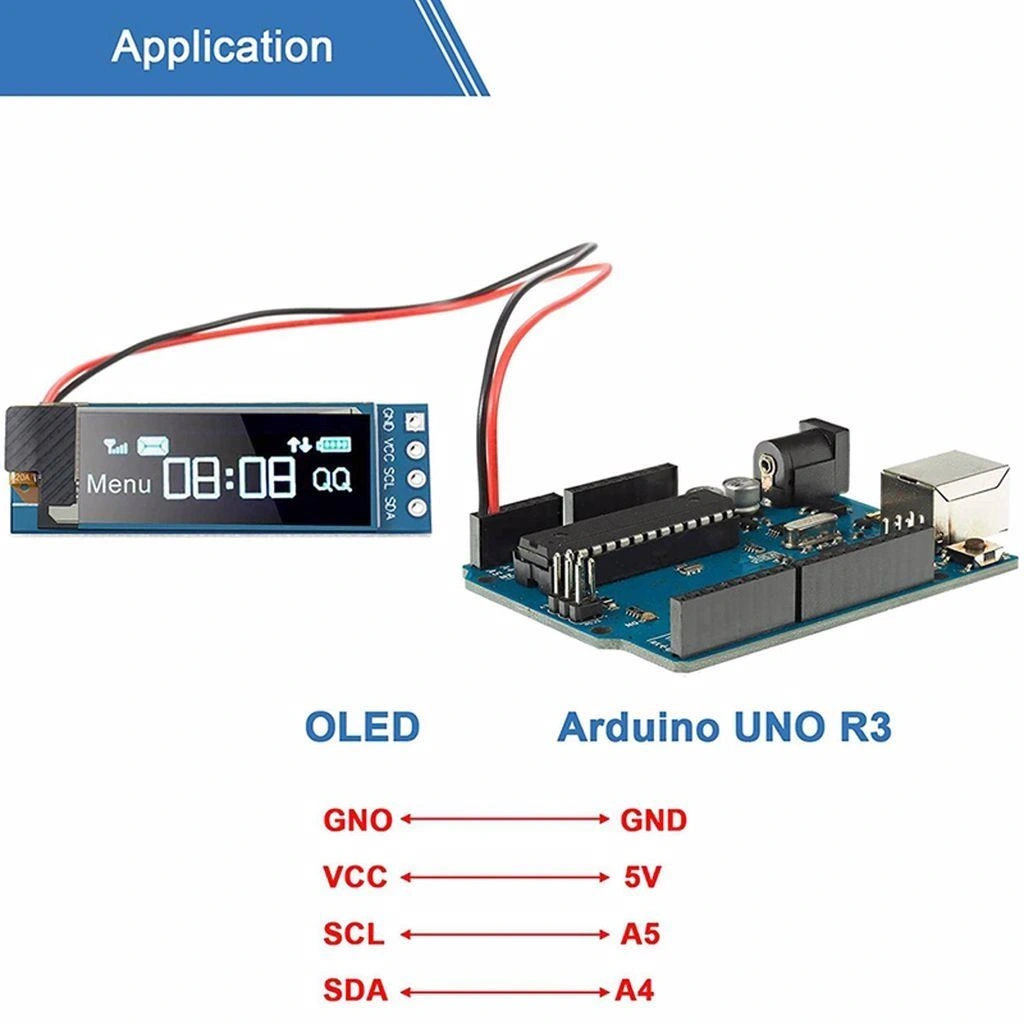

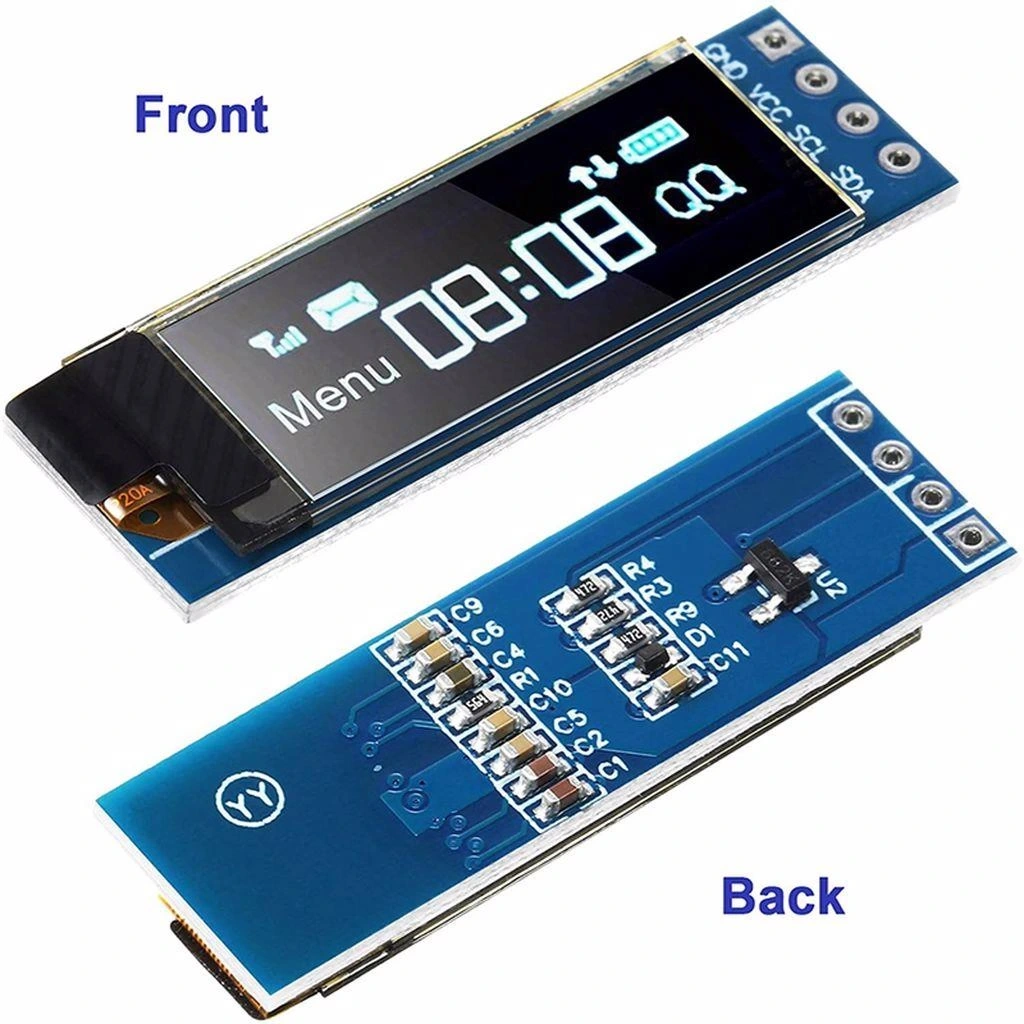

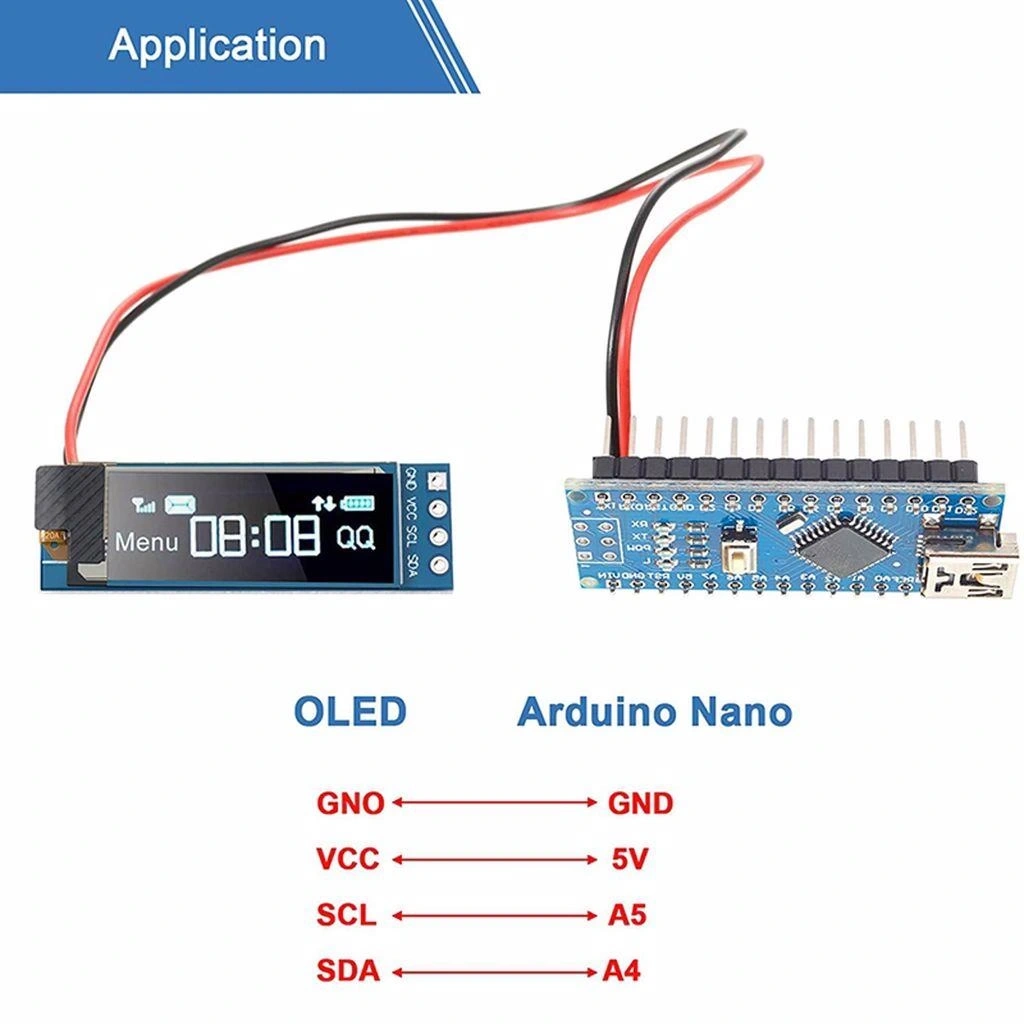

OLED ekranı Arduino'ya bağlamak oldukça basittir. Ekran üzerindeki 4 pini şu şekilde bağlayın:

• VCC → Arduino 5V veya 3.3V
• GND → Arduino GND
• SCL → Arduino A5 (UNO, Nano) veya SCL pini (Mega, Leonardo)
• SDA → Arduino A4 (UNO, Nano) veya SDA pini (Mega, Leonardo)

Ekranı kullanmak için öncelikle gerekli kütüphaneleri yüklemeniz gerekir. Arduino IDE'de "Taslak > Library Ekle > Library Yönet" menüsünden "Adafruit SSD1306" ve "Adafruit GFX Library" kütüphanelerini yükleyin.

Standart uygulama kodunda, ekran tanımlaması şu şekilde yapılır:

#include <Adafruit_SSD1306.h>
#include <Adafruit_GFX.h>
#include <Wire.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 32
#define OLED_RESET -1  // Reset pin yoksa -1

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void setup() {
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }

  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(0, 0);
  display.println("Merhaba Dunya!");
  display.display();
}

void loop() {
  // Ekran içeriğini güncellemek için ek kodlar buraya
}

Ekran ile metin görüntüleme, şekil çizme, bitmap gösterme gibi işlemler yapabilirsiniz. Adafruit GFX kütüphanesi, piksel bazlı çizim, yazı tipleri, metin boyutlandırma ve hizalama gibi birçok işlevi destekler. Ekranın küçük boyutuna rağmen, okunabilirliği oldukça iyidir ve istenirse kayan yazı, animasyon gibi efektler de eklenebilir.

Uygulama Alanları

128x32 OLED LCD Ekranın kullanılabileceği çeşitli projeler ve uygulama alanları.

IoT ve Sensör Projeleri

• Hava durumu istasyonları
• Sıcaklık ve nem monitörleri
• Gaz ve partikül sensör göstergeleri
• Akıllı ev kontrol panelleri
• Nabız ve sağlık monitörleri
• Uzaktan sensör okuyucular

Taşınabilir Cihazlar

• DIY akıllı saatler
• Giyilebilir teknoloji projeleri
• Portatif ölçüm cihazları
• GPS navigasyon ekranları
• RC kumanda göstergeleri
• El yapımı oyun konsolları

Robotik ve Otomasyon

• Robot durum göstergeleri
• Motor kontrol panelleri
• 3D yazıcı arayüzleri
• CNC makine kontrol ekranları
• Küçük otomasyon sistemleri
• Drone telemetri ekranları

Proje Örnekleri

128x32 OLED LCD Ekran kullanılarak yapılabilecek detaylı proje örnekleri.

Kablosuz Hava Durumu İstasyonu

Arduino Nano, OLED ekran, BME280 sensörü ve NRF24L01 kablosuz modül kullanarak kompakt bir hava durumu istasyonu yapabilirsiniz. BME280 sensörü, sıcaklık, nem ve basınç verilerini toplar. Arduino, bu verileri işler ve OLED ekranda düzenli bir şekilde görüntüler. Ekranın üst kısmında sıcaklık ve nem değerleri, alt kısmında ise basınç ve basit bir hava durumu ikonu (basınç değişimine göre güneşli, bulutlu veya yağmurlu) gösterilebilir. NRF24L01 modülü sayesinde, veriler ana istasyona kablosuz olarak iletilebilir ve böylece birden fazla noktadan ölçüm alınabilir. Düşük güç tüketimi sayesinde, sistem 2 adet AA pil ile uzun süre çalışabilir. Pil tasarrufu için, Arduino ve sensörler uyku moduna alınabilir ve belirli aralıklarla ölçüm yapılabilir. Bu kompakt istasyon, ev, bahçe veya ofis gibi farklı ortamlardaki hava koşullarını izlemek için idealdir.

Akıllı Zamanlayıcı ve Kronometre

Arduino Pro Mini, OLED ekran, buzzer ve birkaç buton kullanarak çok fonksiyonlu bir zamanlayıcı/kronometre projesi oluşturabilirsiniz. OLED ekranın yüksek kontrastı, zamanı net bir şekilde göstermeye olanak tanır. Cihaz, geri sayım zamanlayıcısı, kronometre ve saat olmak üzere üç farklı modda çalışabilir. Geri sayım modunda, kullanıcı butonlar aracılığıyla saati, dakikayı ve saniyeyi ayarlayabilir. Sayım bittiğinde buzzer sesli uyarı verir. Kronometre modunda ise, milisaniye hassasiyetinde ölçüm yapılabilir ve tur zamanları kaydedilebilir. Saat modunda, gerçek zamanlı saat (RTC) modülü eklenerek hassas zaman gösterimi sağlanabilir. Ekranın küçük boyutu ve düşük güç tüketimi sayesinde, cihaz kompakt ve portatif olacaktır. Bu proje, mutfak zamanlayıcısı, spor aktiviteleri, laboratuvar deneyleri veya zaman hassasiyeti gerektiren diğer uygulamalar için idealdir.

Dijital Multimetre ve Elektronik Test Cihazı

Arduino Nano, OLED ekran ve çeşitli sensörler kullanarak, kompakt bir elektronik test cihazı tasarlayabilirsiniz. Bu cihaz, voltaj ölçümü (0-50V DC), akım ölçümü (0-1A), direnç ölçümü (0-1MΩ), kapasitör test, transistör ve diyot test gibi fonksiyonları içerebilir. OLED ekran, ölçüm sonuçlarını ve seçilen modu net bir şekilde göstermek için idealdir. Kullanıcı, cihazın yan tarafındaki butonlar ile farklı ölçüm modları arasında geçiş yapabilir. Voltaj ölçümü için gerilim bölücü devre, akım ölçümü için düşük değerli şönt direnç, direnç ölçümü için ise referans dirençler kullanılabilir. Ekranın üst kısmında ölçüm değeri, alt kısmında ise birim ve mod bilgisi görüntülenebilir. Ayrıca, grafik gösterimi ile voltaj veya akımın zaman içindeki değişimi de izlenebilir. Bu portatif cihaz, elektronik hobicileri, öğrenciler ve temel ölçümleri hızlıca yapmak isteyen teknisyenler için kullanışlı bir araç olacaktır.

Sorun Giderme ve İpuçları

128x32 OLED LCD Ekran kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Ekran Görüntülenmiyor: Bu sorun genellikle bağlantı hatalarından kaynaklanır. Öncelikle, tüm kabloların doğru pinlere bağlandığından emin olun. I2C iletişimi için SCL ve SDA pinlerinin doğru Arduino pinlerine bağlanması önemlidir. Ayrıca, besleme voltajının 3.3V veya 5V olduğunu kontrol edin. Bağlantılar doğruysa, I2C adresinin kütüphanede doğru tanımlandığından emin olun. Arduino IDE'de "Wire Scanner" örneğini çalıştırarak I2C adresini tespit edebilirsiniz. Son olarak, kütüphanelerin doğru yüklendiğinden emin olun.
• Karışık veya Bozuk Görüntü: Ekranda karışık veya bozuk bir görüntü varsa, I2C haberleşme hızı veya kütüphane uyumluluğu ile ilgili sorunlar olabilir. I2C haberleşme hızını düşürmek için kodunuza "Wire.setClock(100000);" satırını ekleyin. Ayrıca, farklı bir kütüphane kullanmayı deneyebilirsiniz. U8g2 kütüphanesi, alternatif ve daha kapsamlı bir seçenektir.
• Ekran Sürekli Kendini Sıfırlıyor: Bu durum, genellikle güç kaynağı ile ilgili sorunlardan kaynaklanır. Arduino'nun 5V pini, özellikle USB üzerinden çalışırken, yeterli akım sağlayamayabilir. Harici bir 5V güç kaynağı kullanmayı deneyin veya düşük güç tüketimli modda çalışın. Ayrıca, ekranın yakınına 100nF (0.1μF) değerinde bir seramik kapasitör eklemek, güç dalgalanmalarını azaltabilir.
• Ekranda Hayalet Görüntüler: Ekranda önceki içeriğin izleri kalıyorsa, her güncelleme öncesinde "display.clearDisplay();" komutunu kullandığınızdan emin olun. OLED ekranlar, aksi belirtilmedikçe pikselleri kapatmaz, bu nedenle her çizim işlemi öncesinde ekranı temizlemek önemlidir.
• Yavaş Ekran Güncellemesi: I2C iletişim hızı, ekran güncelleme hızını etkiler. Daha hızlı güncelleme için I2C hızını artırabilirsiniz: "Wire.setClock(400000);" komutunu kullanın. Ancak, bazı Arduino modelleri veya uzun kablolar yüksek hızlarda sorun çıkarabilir. Ayrıca, ekran güncellemelerini optimize etmek için, sadece değişen kısımları güncellemeyi düşünün. Her piksel yerine, sadece değişen kısımları çizmek daha verimlidir.

Performans İpuçları

• Yazı boyutunu küçük tutarak daha fazla bilgi sığdırın (setTextSize(1))
• Ekran parlaklığını uygulama ihtiyacına göre ayarlayın
• Animasyonlarda frame buffer kullanarak daha akıcı geçişler sağlayın
• Uzun kullanımlarda piksel yanmasını önlemek için ekran koruyucu kullanın
• Batarya ile çalışan projelerde düşük güç tüketimi için ekranı aralıklı kullanın
• Isı hassasiyetini azaltmak için ekranı ısı kaynaklarından uzak tutun
