2x16 LCD - LCD1602 Mavi Ekran + IIC/I2C Arayüz Modülü

2x16 LCD LCD1602 Mavi Ekran IIC I2C Arayüz Modülü

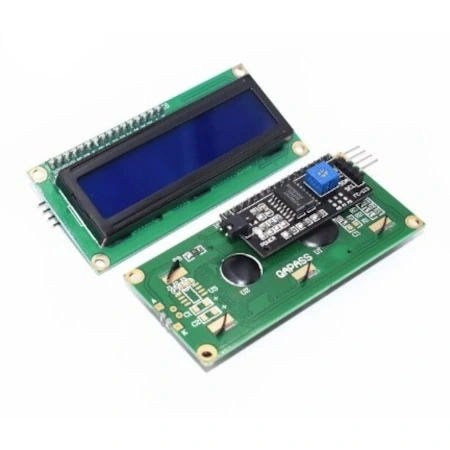

2x16 LCD LCD1602 Mavi Ekran IIC I2C Arayüz Modülü, elektronik projelerinizde kullanımı kolay bir görüntüleme çözümüdür. 2 satır 16 karakterlik gösterim kapasitesi ve mavi arka plan ışığıyla dikkat çeken bu modül, karakter ve özel simgeleri net bir şekilde görüntüleyebilir.

I2C haberleşme protokolü entegre edilmiş bu LCD modülü, standart 16 pin bağlantı yerine sadece 4 pin (VCC, GND, SDA, SCL) ile çalışır. Bu sayede kablo karmaşasını azaltır ve projelerinizde Arduino gibi mikrodenetleyicilerle bağlantı kurmanızı kolaylaştırır.

2x16 LCD LCD1602 Mavi Ekran IIC I2C Arayüz Modülü, kullanıcı arayüzü gerektiren Arduino projeleri, IoT cihazları, ölçüm sistemleri ve hobi elektronik uygulamaları için idealdir. Arduino ile uyumlu çalışan bu ekran, LCD ve LCD Ekran kategorisinin en kullanışlı ve popüler seçeneklerinden biridir.

Teknik Özellikler

2x16 LCD LCD1602 Mavi Ekran IIC I2C Arayüz Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Ekran Tipi: LCD (Liquid Crystal Display)
• Gösterim Kapasitesi: 2 satır x 16 karakter
• Karakter Boyutu: 5x8 piksel
• Arka Işık: Mavi zemin, beyaz karakter
• Arayüz: I2C (IIC) haberleşme protokolü
• I2C Adresi: 0x27 (varsayılan, ayarlanabilir)
• Besleme Gerilimi: 5V DC
• Çalışma Akımı: ~50mA (arka ışık açık)
• Bağlantı Pinleri:
  • VCC - Besleme (+5V)
  • GND - Toprak (0V)
  • SDA - Seri Veri Hattı
  • SCL - Seri Saat Hattı
• I2C Modülü: PCF8574 veya PCF8574A entegresi
• Kontrast Ayarı: Potansiyometre ile (modül üzerinde)
• Arka Işık Kontrolü: Yazılım ile kontrol edilebilir
• Görüş Açısı: Yaklaşık 180°
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Boyutlar: 80mm x 36mm x 15mm
• Montaj Delikleri: 4 adet, 2.5mm çapında
• Karakter Seti: ASCII ve Japon karakterleri
• CGRAM: 8 adet özel karakter tanımlanabilir

Bağlantı ve Kullanım

2x16 LCD LCD1602 Mavi Ekran IIC I2C Arayüz Modülünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

LCD modülünü Arduino'ya bağlamak için aşağıdaki pin bağlantılarını yapın:

• VCC → Arduino 5V
• GND → Arduino GND
• SDA → Arduino A4 (UNO, Nano) veya SDA pini (Mega, Leonardo)
• SCL → Arduino A5 (UNO, Nano) veya SCL pini (Mega, Leonardo)

Ekranı kullanmak için öncelikle gerekli kütüphaneleri yüklemeniz gerekir. Arduino IDE'de "Taslak > Library Ekle > Library Yönet" menüsünden "LiquidCrystal_I2C" kütüphanesini aratıp yükleyin. Frank de Brabander'in kütüphanesi en çok kullanılan ve güncel olanıdır.

Aşağıda basit bir örnek kod bulunmaktadır:

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// I2C adresini ve LCD boyutlarını tanımlayın
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  // LCD'yi başlat
  lcd.init();
  // Arka ışığı aç
  lcd.backlight();

  // İlk satıra yaz
  lcd.setCursor(0, 0);
  lcd.print("Merhaba Dunya!");

  // İkinci satıra yaz
  lcd.setCursor(0, 1);
  lcd.print("Voltaj.Net");
}

void loop() {
  // Buraya döngü içerisinde yapılacak işlemler gelebilir
}

I2C adresi farklı olabilir (genellikle 0x27 veya 0x3F). Eğer ekranınız çalışmazsa, I2C adres taraması yapmanız gerekebilir. Bunun için Arduino IDE örneklerinden "I2C Scanner" örneğini çalıştırabilirsiniz.

Ekranın kontrast ayarını modül üzerindeki mavi potansiyometre ile yapabilirsiniz. Saat yönünde veya ters yönde çevirerek, ekrandaki karakterlerin en net göründüğü noktayı bulun. Aşırı karanlık veya açık ayarlanmış kontrast, karakterlerin görünmemesine neden olabilir.

Uygulama Alanları

2x16 LCD LCD1602 Mavi Ekran IIC I2C Arayüz Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyon Projeleri

• Akıllı termostat sistemleri
• Hava durumu istasyonları
• Ev güvenlik kontrol panelleri
• Sulama sistemleri arayüzleri
• Akıllı priz ve enerji monitörleri
• Perde ve aydınlatma kontrol panelleri

Eğitim ve Hobi Projeleri

• Arduino başlangıç kitleri
• Elektronik eğitim setleri
• Basit oyun projeleri
• Dijital saat uygulamaları
• Zamanlayıcı ve kronometre projeleri
• Bilgi gösterge panelleri

Endüstriyel ve Ölçüm Uygulamaları

• Basit CNC kontrol panelleri
• Laboratuvar test cihazları
• Sıcaklık ve nem kontrol sistemleri
• Akım, voltaj ve direnç ölçerler
• Motor kontrol panelleri
• Su seviyesi ve akış monitörleri

Proje Örnekleri

2x16 LCD LCD1602 Mavi Ekran IIC I2C Arayüz Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Dijital Saat ve Hava İstasyonu

Arduino Nano, 2x16 LCD ekran, DS3231 gerçek zamanlı saat modülü ve DHT22 sıcaklık/nem sensörü kullanarak kompakt bir dijital saat ve hava istasyonu oluşturabilirsiniz. LCD ekranın birinci satırında saat, dakika, saniye ve tarih bilgileri, ikinci satırında ise sıcaklık ve nem değerleri gösterilebilir. DS3231 modülü, yüksek hassasiyetle zaman tutmayı sağlar ve elektrik kesintilerinde bile pil desteği sayesinde zamanı korur. DHT22 sensörü, ortamdaki sıcaklık ve nem değerlerini ölçer. Arduino, bu verileri toplar ve düzenli olarak LCD ekrana yansıtır. Kullanıcı arayüzünü geliştirmek için ekranda her 5 saniyede bir farklı bir bilgi görüntülenebilir: saat/tarih, sıcaklık/nem, maksimum/minimum değerler gibi. Ayrıca, sistem bir butona basıldığında ekran arka ışığını açıp kapatacak şekilde programlanabilir, böylece pil ömrü uzatılabilir. Bu proje, masaüstü veya duvar montajlı kompakt bir hava durumu istasyonu olarak evinizde veya ofisinizde kullanılabilir.

Akıllı Bitki Sulama Sistemi

Arduino UNO, 2x16 LCD ekran, toprak nem sensörü, röle modülü ve su pompası kullanarak akıllı bir bitki sulama sistemi tasarlayabilirsiniz. LCD ekran, sistemin durumunu ve toprak nem seviyesini göstermek için kullanılır. Arduino, toprak nem sensöründen aldığı verilere göre, nem seviyesi belirli bir eşiğin altına düştüğünde röle aracılığıyla su pompasını aktifleştirir. LCD ekranın ilk satırında toprak nem seviyesi yüzde olarak gösterilirken, ikinci satırında "Sulama Aktif" veya "Nem Yeterli" gibi durum mesajları görüntülenir. Kullanıcı, sistem üzerindeki butonlar aracılığıyla nem eşik değerini ve sulama süresini ayarlayabilir. Bu ayarlar, Arduino'nun EEPROM belleğine kaydedilerek elektrik kesintilerinde bile korunur. Ayrıca, sistem günlük sulama istatistiklerini tutabilir ve LCD ekranda gösterebilir. Bu proje, bitkilerin ideal nem seviyesinde tutulmasını sağlayarak hem su tasarrufu yapar hem de bitki sağlığını optimize eder. Ev, ofis veya küçük seralarda kullanım için idealdir.

Dijital Multimetre ve Elektronik Test Cihazı

Arduino Mega, 2x16 LCD ekran ve çeşitli sensörler kullanarak basit bir dijital multimetre geliştirebilirsiniz. LCD ekran, ölçüm değerlerini ve seçilen ölçüm modunu görüntüler. Arduino, analog pinleri üzerinden voltaj ölçümü (0-25V DC), akım ölçümü (0-1A, şönt direnç ile), direnç ölçümü ve kapasitör değeri ölçümü yapabilir. Kullanıcı, cihaz üzerindeki butonlar ile farklı ölçüm modları arasında geçiş yapabilir. LCD ekranın ilk satırında ölçülen değer ve birimi, ikinci satırında ise seçilen mod ve aralık bilgisi gösterilir. Voltaj ölçümleri için gerilim bölücü devresi, akım ölçümleri için hassas şönt direnç ve direnç ölçümleri için referans dirençler kullanılır. Kapasitör ölçümleri, Arduino'nun RC zaman sabitesi prensibine dayanır. Kalibre edilebilir yapısı sayesinde, kullanıcı farklı aralıklar için hassasiyet ayarları yapabilir. Bu proje, elektronik hobicileri, öğrenciler ve temel ölçümleri hızlıca yapmak isteyen teknisyenler için kullanışlı bir test cihazı sağlar.

Sorun Giderme ve İpuçları

2x16 LCD LCD1602 Mavi Ekran IIC I2C Arayüz Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Ekranda Hiçbir Şey Görünmüyor: Bu en yaygın sorundur ve genellikle kontrast ayarından kaynaklanır. Modül üzerindeki mavi potansiyometreyi yavaşça çevirerek ekran kontrastını ayarlayın. Kontrast çok yüksek veya çok düşük ayarlandığında, karakterler görünmez olabilir. Ayrıca, güç bağlantılarını kontrol edin. Ekran için 5V besleme gereklidir ve yetersiz voltaj da görüntü problemlerine yol açabilir. Son olarak, I2C bağlantılarınızı (SDA ve SCL) doğru pinlere bağladığınızdan emin olun ve kabloların sağlam olduğunu kontrol edin.
• Ekranda Karışık Karakterler Görünüyor: Bu genellikle I2C haberleşme problemi veya yanlış kütüphane kullanımından kaynaklanır. Öncelikle I2C adresinin doğru olduğundan emin olun. Arduino IDE'de I2C Scanner örneğini çalıştırarak LCD'nin gerçek adresini bulabilirsiniz. Ayrıca, kullandığınız kütüphanenin güncel ve donanımınızla uyumlu olduğunu kontrol edin. Bazen farklı bir LiquidCrystal_I2C kütüphanesi kullanmak sorunu çözebilir. Son olarak, I2C iletişim hızını azaltmayı deneyin: Wire.setClock(100000); komutunu setup() fonksiyonuna ekleyerek bunu yapabilirsiniz.
• Arka Işık Açık Ama Ekranda Yazı Yok: Bu durumda, ekran başlatılmış olabilir, ancak kontrast ayarı uygun değildir. Potansiyometreyi yavaşça ayarlayın. Eğer bu sorunu çözmezse, lcd.init() komutunun setup() içinde çağrıldığından emin olun. Bazı kütüphanelerde lcd.begin() komutu kullanılır, hangi komutu kullanmanız gerektiğini kütüphane dokümantasyonundan kontrol edin. Ayrıca, LCD'nin doğru bir şekilde başlatıldığını onaylamak için basit bir test kodu çalıştırın: sadece lcd.init(), lcd.backlight() ve lcd.print("Test") komutlarını içeren bir kod.
• Türkçe Karakterler Doğru Görünmüyor: Standart LCD1602 modülleri, Türkçe karakterleri (ç, ğ, ı, ö, ş, ü) doğru gösteremez. Bu karakterleri görüntülemek için özel karakter tanımlamaları yapmanız gerekir. LCD'nin CGRAM'inde (Karakter Üretici RAM) özel karakterler tanımlayabilirsiniz. Her bir özel karakter 5x8 piksellik bir matris olarak tanımlanır ve toplamda 8 özel karakter tanımlayabilirsiniz. Türkçe karakterleri tanımlamak ve kullanmak için örnek kodlar internette bulunabilir.
• I2C Adresi Bulunamıyor: I2C Scanner örneğini çalıştırdığınızda herhangi bir adres bulunamıyorsa, donanım bağlantılarınızda sorun olabilir. SDA ve SCL pinlerinin doğru Arduino pinlerine bağlandığından emin olun. Bazı Arduino modellerinde I2C pinleri farklı olabilir. Ayrıca, I2C modülünün (PCF8574 veya PCF8574A) düzgün çalıştığından emin olun. Bazı durumlarda, I2C hattında 4.7kΩ pull-up dirençleri eklemek gerekebilir, ancak çoğu modülde bu dirençler zaten entegredir.
