4x20 Mavi LCD Ekran I2C Bağlantılı 20x4 Display Blue

4x20 Mavi LCD Ekran I2C Bağlantılı 20x4 Display Blue

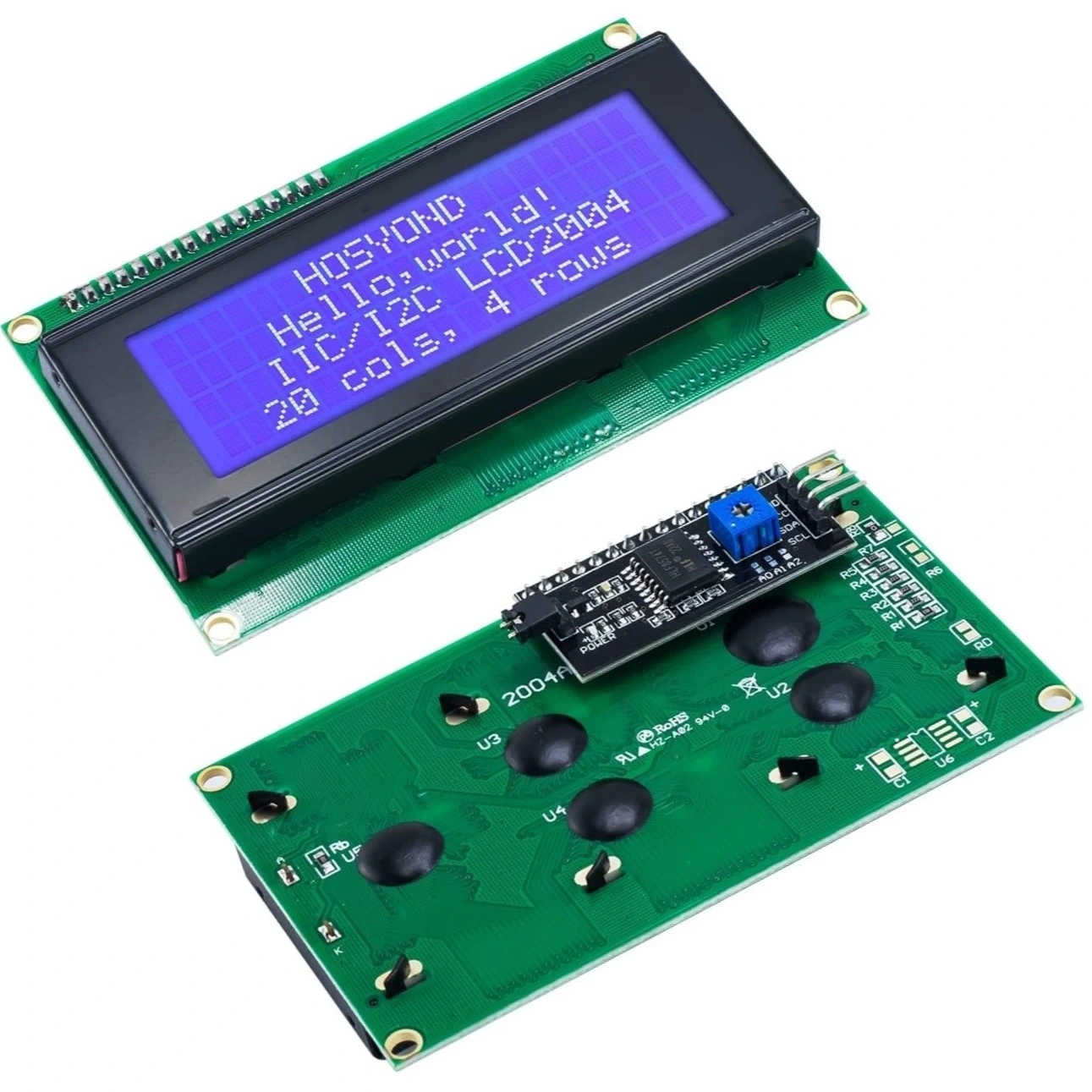

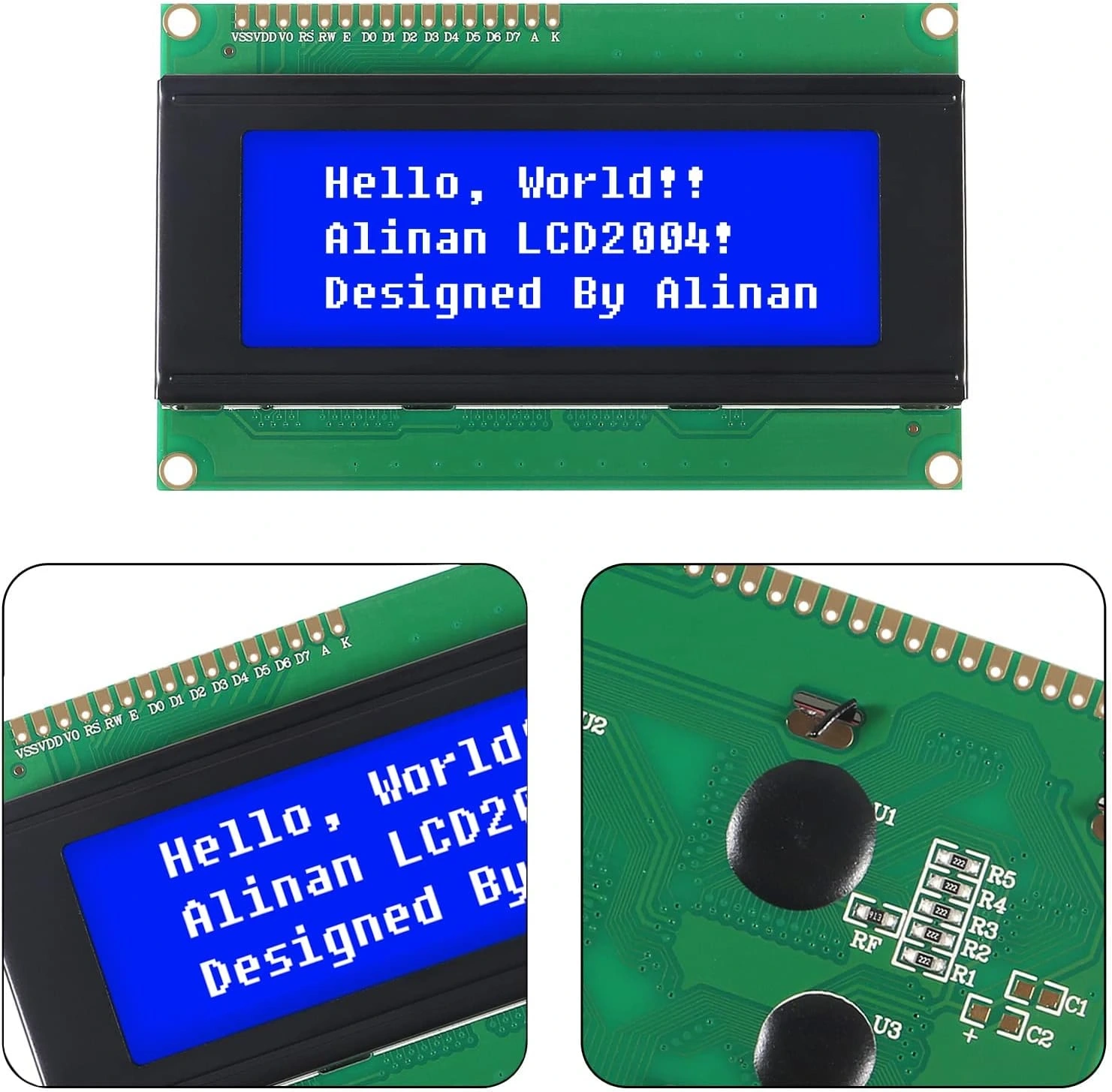

4x20 Mavi LCD Ekran I2C Bağlantılı model, 20 karakter genişliğinde 4 satır bilgi gösterebilen, beyaz karakterli mavi arka plan ışıklı, kompakt ve kullanımı kolay bir ekran modülüdür. I2C haberleşme protokolü sayesinde Arduino ve diğer mikrodenetleyicilerle sadece 4 pin kullanarak bağlantı kurulmasını sağlayan bu ekran, geleneksel 16 pin bağlantısı gerektiren LCD ekranlara göre büyük kolaylık sunar.

Üzerinde bulunan PCF8574 I2C port genişletici entegresi sayesinde, SDA ve SCL olmak üzere iki veri pini ve iki güç pini (VCC ve GND) ile toplam 4 pin bağlantısı yeterlidir. Ayrıca entegre potansiyometre ile ekran kontrastını kolayca ayarlayabilir, arka plan ışığının parlaklığını kontrol edebilirsiniz. Standart HD44780 ekran sürücüsünü destekleyen bu ekran, mevcut LCD kütüphaneleriyle kolayca programlanabilir.

4x20 Mavi LCD Ekran I2C Bağlantılı model, hem başlangıç seviyesindeki hobi projelerinde hem de karmaşık Arduino uygulamalarında bilgi görüntülemek için ideal bir çözümdür. Veri izleme sistemleri, otomasyon kontrol panelleri, ölçüm cihazları ve çok daha fazlası için kullanılabilecek bu ekran, yüksek okunabilirlik ve enerji verimliliği sunar.

---

Teknik Özellikler

Bu bölümde 4x20 Mavi LCD Ekran I2C Bağlantılı modelin detaylı teknik özellikleri listelenmektedir.

• Ekran Tipi: 20x4 LCD Karakter Ekran (20 sütun, 4 satır)
• Toplam Karakter Kapasitesi: 80 karakter (20 karakter x 4 satır)
• Ekran Rengi: Mavi arka plan ışık, beyaz karakterler
• Karakter Boyutu: 5.23 x 3.08 mm (genişlik x yükseklik)
• Kontrol Entegresi: HD44780 uyumlu sürücü
• I2C Kontrol Çipi: PCF8574 I2C Port Genişletici
• Varsayılan I2C Adresi: 0x27 (bazı modellerde 0x3F olabilir)
• Çalışma Voltajı: 5V DC
• Lojik Seviye: 5V (3.3V mikrodenetleyiciler için seviye dönüştürücü gerekebilir)
• Akım Tüketimi: Yaklaşık 2.5mA (arka ışık kapalıyken), ~25mA (arka ışık açıkken)
• Bağlantı Arayüzü: I2C (4 pin: VCC, GND, SDA, SCL)
• Ekran Kontrastı: Entegre potansiyometre ile ayarlanabilir
• Arka Işık Kontrolü: Yazılım kontrollü (I2C komutları ile)
• Çalışma Sıcaklığı: -20°C ile +70°C
• Depolama Sıcaklığı: -30°C ile +80°C

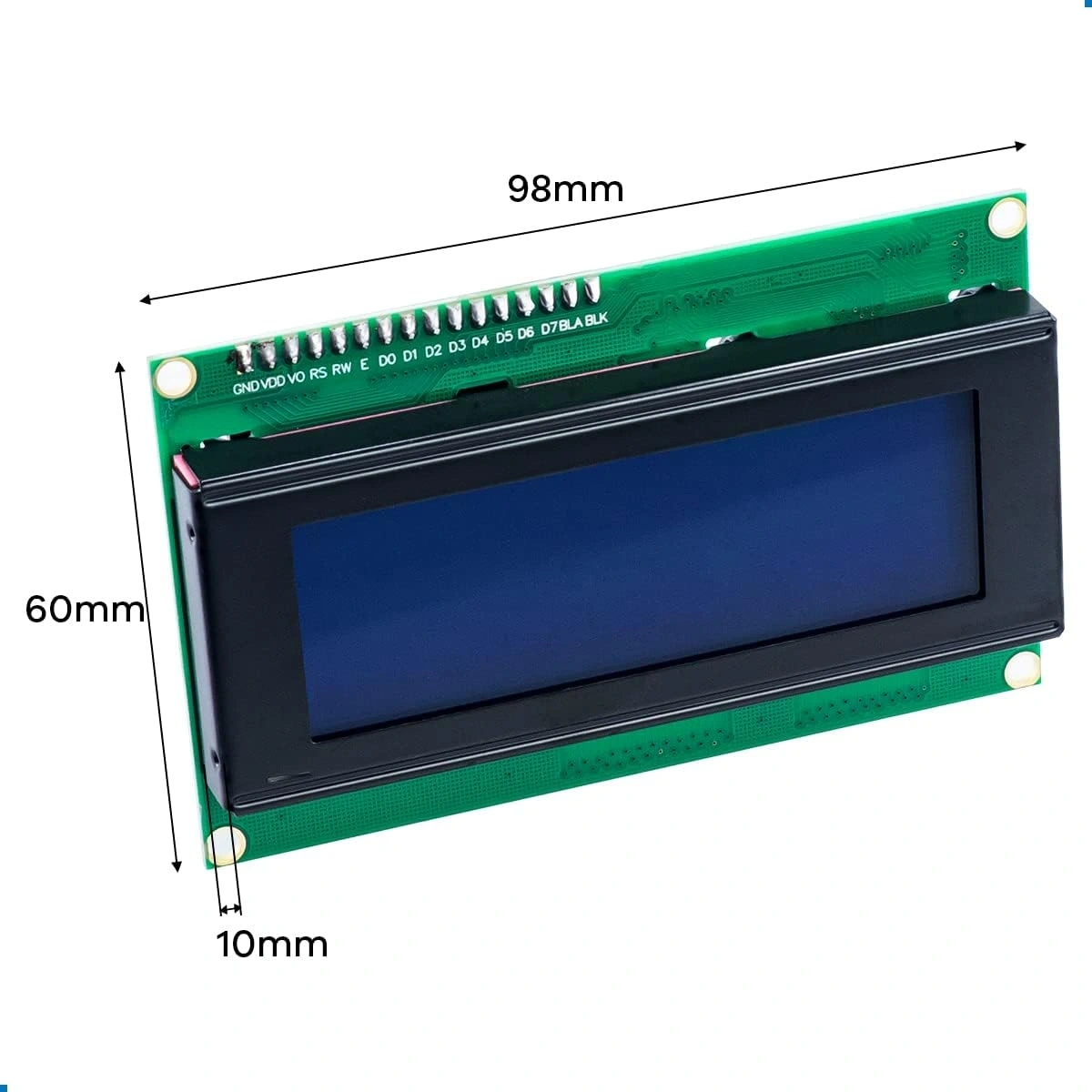

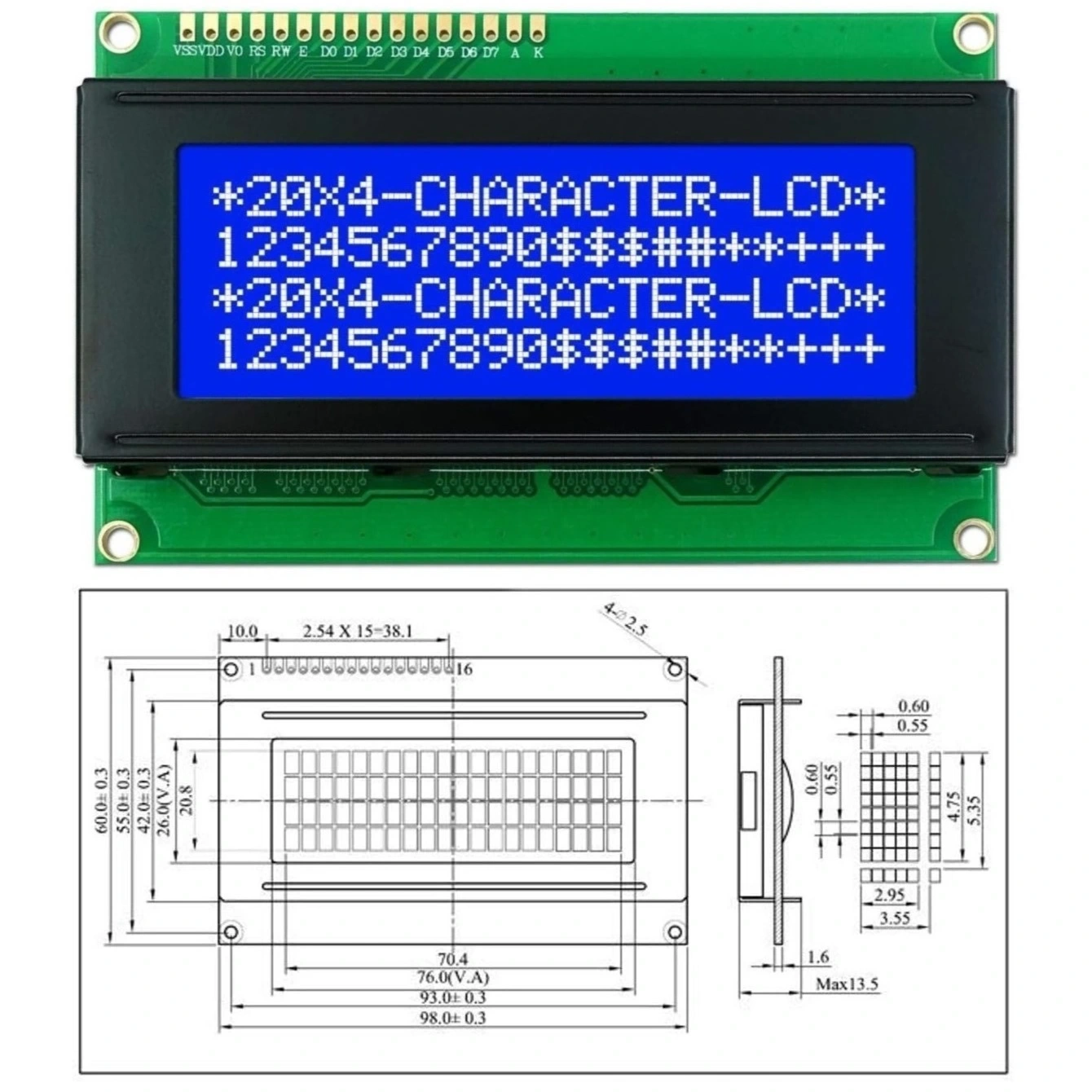

• Ekran Ölçüleri: 98mm x 60mm x 14mm (Genişlik x Yükseklik x Kalınlık)
• Görüntüleme Alanı: Yaklaşık 83mm x 19mm
• Montaj Delikleri: 4 adet, 3mm çapında
• Ekran Çözünürlüğü: Her karakter 5x8 piksel matris yapısında
• Ekran Kontrolü: ASCII karakter seti ve özel karakter desteği
• Görüş Açısı: Yaklaşık 180° görüş açısı

---

Kullanım Avantajları

4x20 Mavi LCD Ekran I2C Bağlantılı modelin sağladığı temel avantajlar aşağıda listelenmiştir.

• I2C Bağlantı Kolaylığı: Standart 16 pin yerine sadece 4 pin kullanılarak bağlantı kurulabilir.
• Geniş Gösterim Alanı: 4 satır ve 20 sütun ile toplam 80 karakter gösterme kapasitesi.
• Yüksek Okunabilirlik: Mavi arka plan ışığı ile beyaz karakterler yüksek kontrast sağlar.
• Arduino Uyumluluğu: Arduino başta olmak üzere pek çok mikrodenetleyici platformuyla kolayca entegre edilebilir.
• Kolay Programlama: LiquidCrystal_I2C kütüphanesi ile basit ve hızlı programlama imkanı.
• Ayarlanabilir Kontrast: Entegre potansiyometre ile ekran kontrastını fiziksel olarak ayarlama imkanı.
• Düşük Güç Tüketimi: Özellikle arka ışık kısıldığında veya kapatıldığında minimum enerji kullanımı.
• Kompakt Tasarım: Tek bir modül üzerinde hem LCD ekran hem I2C dönüştürücü.
• Geniş Çalışma Sıcaklığı: -20°C ile +70°C arasında güvenilir çalışma.
• Özel Karakter Desteği: Kullanıcı tanımlı özel karakterler oluşturabilme özelliği.

---

İdeal Kullanım Alanları

Bu 4x20 Mavi LCD Ekran I2C Bağlantılı modelin tipik kullanım alanları aşağıda listelenmiştir.

• Arduino Projeleri: Sıcaklık, nem, basınç gibi sensör verilerinin görüntülenmesi
• Ev Otomasyon Sistemleri: Sıcaklık kontrolü, aydınlatma durumu gibi bilgilerin gösterimi
• Elektronik Ölçüm Cihazları: Multimetre, güç kaynağı, test ekipmanı ekranları
• Endüstriyel Kontrol Panelleri: Makine durumu, proses değişkenleri izleme
• IoT Projeleri: Sensör verileri ve internet bağlantı durumu gösterimi
• Hobi Robotları: Robot durumu, sensör verileri, komut menüleri gösterimi
• Müzik ve Ses Ekipmanları: Ses seviyesi, frekans, çalma durumu bilgileri
• 3D Yazıcı Arayüzleri: Baskı durumu, sıcaklık, ilerleme bilgileri
• Zamanlayıcı Sistemleri: Kronometre, geri sayım, saat uygulamaları
• Eğitim Projeleri: Programlama ve elektronik öğretimi için görsel arayüz

---

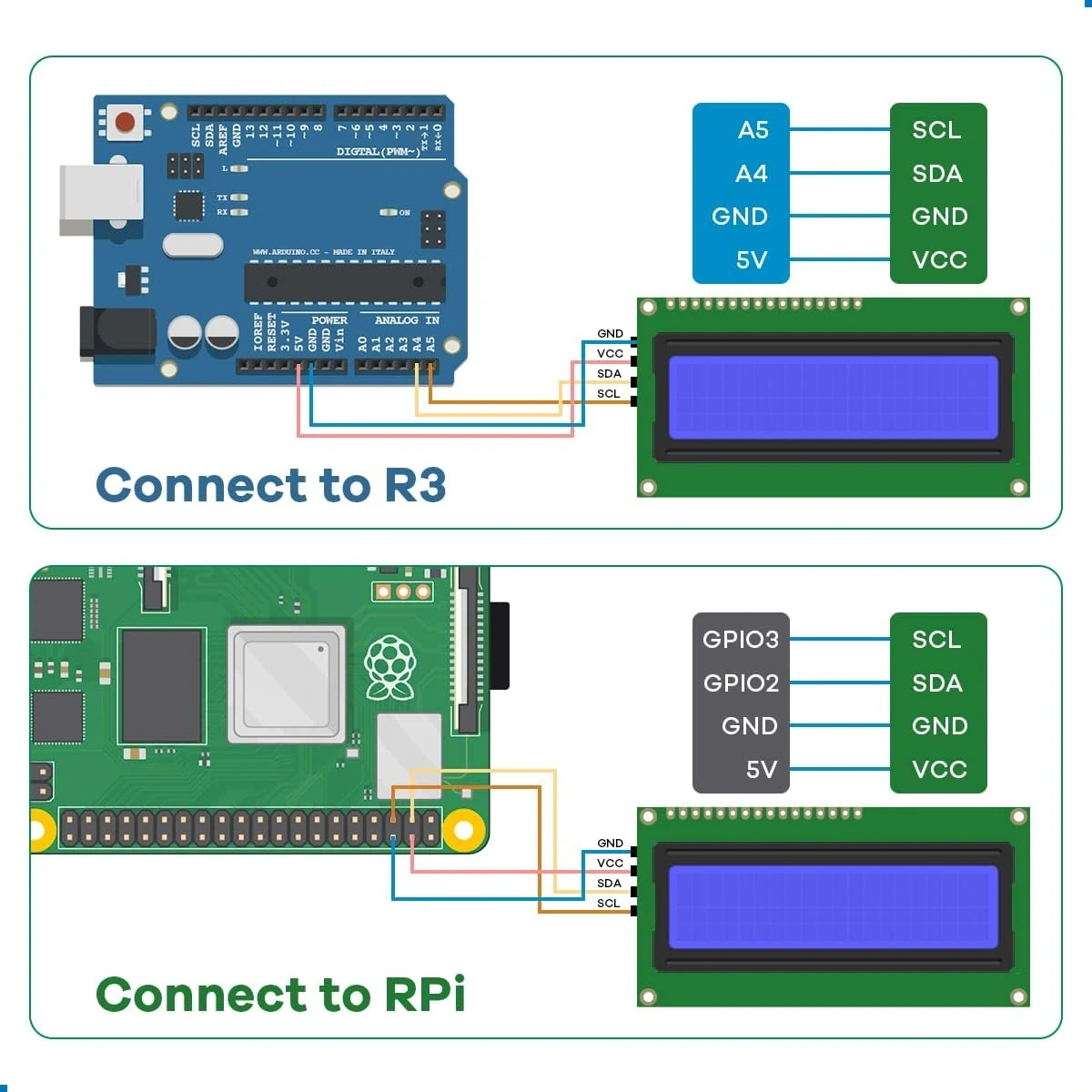

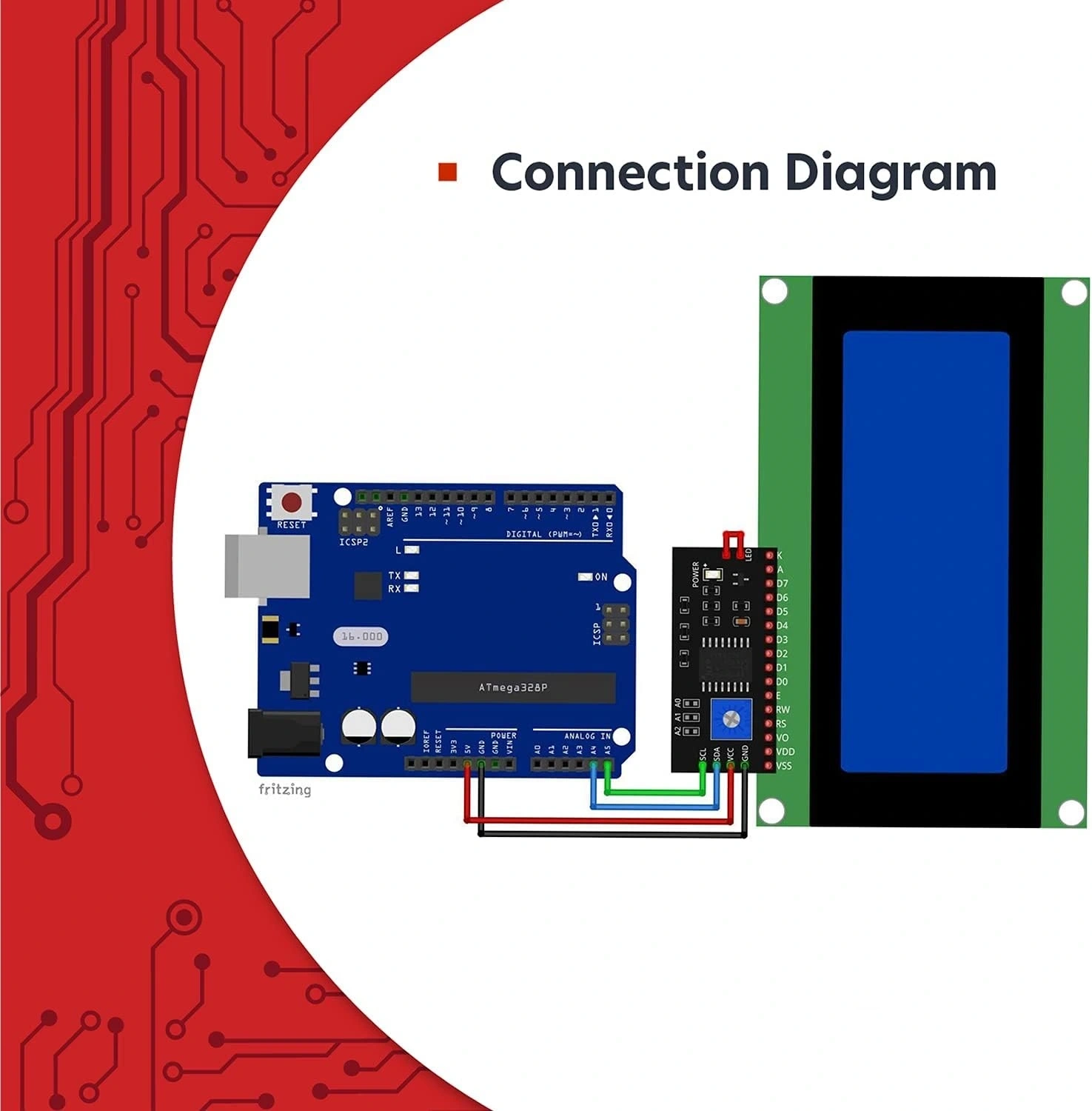

Bağlantı ve Kurulum Rehberi

4x20 Mavi LCD Ekran I2C Bağlantılı modelin mikrodenetleyicilere bağlanması ve kullanıma hazırlanması.

---

I2C Teknolojisi ve Avantajları

4x20 LCD Ekranda kullanılan I2C teknolojisi, çalışma prensibi ve sağladığı avantajlar.

I2C teknolojisi, LCD ve LCD ekran kullanımını önemli ölçüde kolaylaştıran bir haberleşme protokolüdür.

I2C Protokolünün Temel Prensibi:

I²C (Inter-Integrated Circuit) haberleşme protokolünün çalışma mantığı:

• İki Telli İletişim: SDA (Seri Veri) ve SCL (Seri Saat) adlı sadece iki hat kullanır
• Master-Slave Yapısı: Ana cihaz (mikrodenetleyici) ve bağlı cihazlar arasında hiyerarşik iletişim
• Adres Tabanlı: Her I2C cihazı benzersiz bir adrese sahiptir (LCD modülünün tipik adresi 0x27)
• Seri İletişim: Veriler bit bit seri olarak gönderilir ve alınır
• Yarı Çift Yönlü: Aynı hat üzerinden hem veri gönderimi hem alımı yapılabilir (farklı zamanlarda)

Bu protokol, minimum pin kullanımıyla çoklu cihaz bağlantısına olanak tanır.

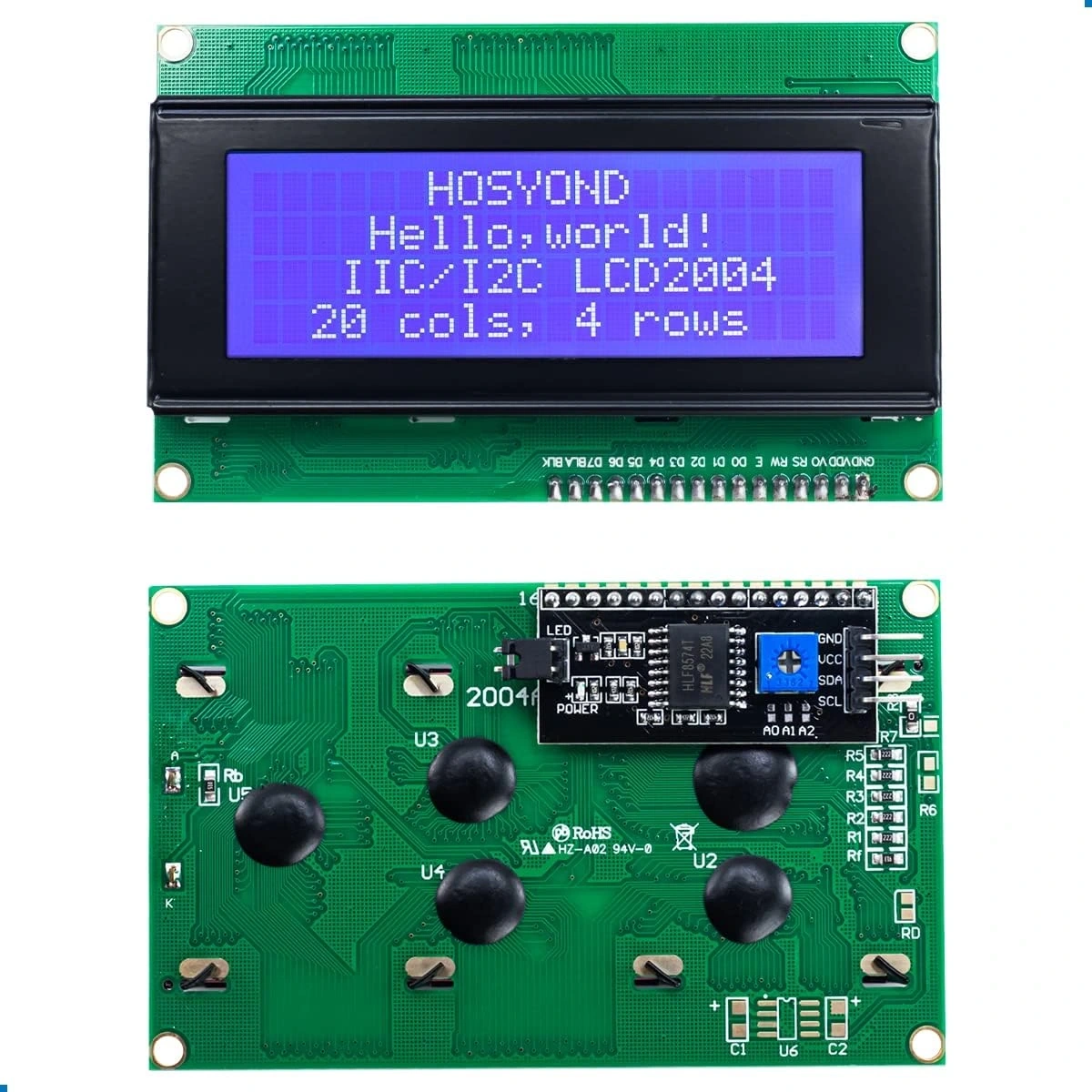

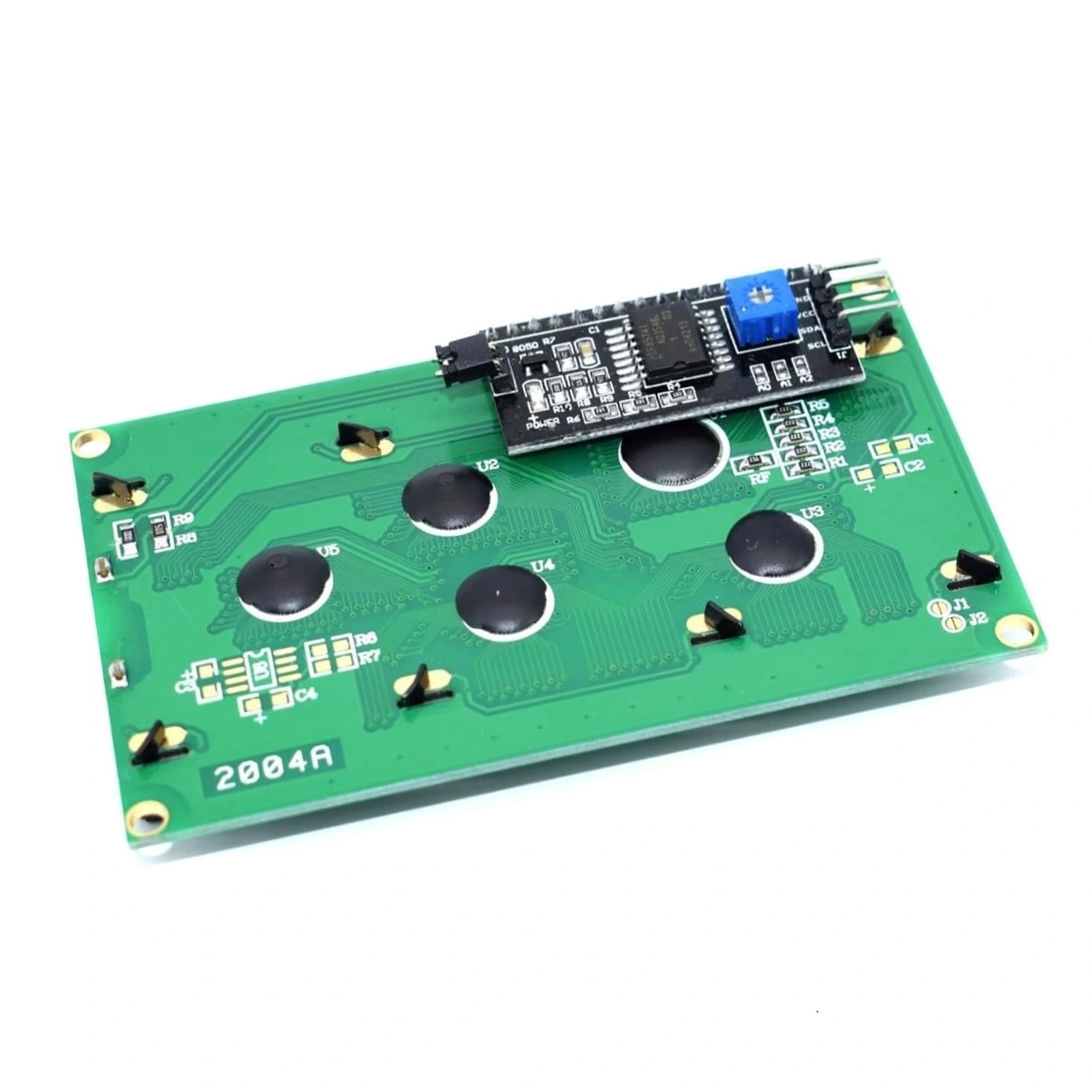

PCF8574 Port Genişletici Entegre:

LCD modülünde bulunan I2C adaptör kartının önemli bileşeni:

• 8-bit I/O Port Genişletici: 8 bitlik dijital giriş/çıkış fonksiyonlarını I2C üzerinden kontrol eder
• Dönüştürme İşlevi: I2C komutlarını standart LCD pinleri için paralel sinyallere çevirir
• Adreslenebilir Yapı: 3 adres pini ile 8 farklı I2C adresi yapılandırılabilir
• Düşük Güç Tüketimi: Çalışma sırasında 10µA'den az akım çeker (aktif olmadığında)
• Yüksek Gürültü Bağışıklığı: Standart paralel bağlantılara göre gürültü toleransı yüksektir

PCF8574 entegresi, I2C protokolü ile LCD kontrolü arasında köprü görevi görür.

Geleneksel Bağlantıya Göre Avantajlar:

I2C bağlantılı LCD'nin standart 16-pin paralel bağlantıya kıyasla faydaları:

• Pin Tasarrufu: 16 pin yerine sadece 4 pin kullanımı (VCC, GND, SDA, SCL)
• Basitleştirilmiş Kablolama: Daha az kablo karmaşası ve daha kolay devre tasarımı
• Uzak Mesafe Bağlantı: Paralel bağlantıya göre daha uzun kablo mesafelerine izin verir
• Çoklu Cihaz Desteği: Aynı I2C hattına farklı adreslerle birden fazla LCD veya sensör bağlanabilir
• Modülerlik: Devrede değişiklik yapmadan ekranın kolayca söküp takılmasına olanak tanır

Bu avantajlar, özellikle pin sayısı sınırlı olan küçük mikrodenetleyicilerle çalışırken büyük kolaylık sağlar.

---

Arduino Programlama ve Kütüphane Kullanımı

4x20 Mavi LCD Ekran I2C Bağlantılı modelin Arduino ile programlanması ve gerekli kütüphaneler.

LCD ekranı Arduino ile kullanmak için doğru kütüphaneleri yüklemek ve temel programlama prensiplerini anlamak önemlidir.

Gerekli Kütüphanelerin Yüklenmesi:

Arduino IDE'de LCD ekran için kütüphane kurulumu:

• LiquidCrystal_I2C Kütüphanesi: Arduino IDE'de "Taslak > Library Ekle > Library Yönet" menüsünden aratarak yüklenebilir
• Wire Kütüphanesi: I2C iletişimi için gereklidir (Arduino IDE ile birlikte gelir)
• Manuel Kurulum: GitHub veya diğer kaynaklardan ZIP olarak indirip "Taslak > Library Ekle > .ZIP Kitaplığı Ekle" seçeneği ile yüklenebilir
• Kütüphane Sürümü: Frank de Brabander'in LiquidCrystal_I2C kütüphanesi önerilir
• Uyumluluk Kontrolü: Arduino IDE 1.8.x ve üzeri sürümlerle tam uyumludur

Doğru kütüphanenin yüklenmesi, LCD ekranı sorunsuzca kontrol etmenin ilk adımıdır.

Temel Arduino Kod Yapısı:

LCD ekranı başlatma ve kullanma için temel kod yapısı:

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// LCD'yi 0x27 adresinde 20 sütun ve 4 satır olarak tanımla
LiquidCrystal_I2C lcd(0x27, 20, 4);

void setup() {
  // LCD'yi başlat
  lcd.init();
  // Arka ışığı aç
  lcd.backlight();

  // İlk satıra yazı yaz
  lcd.setCursor(0, 0);
  lcd.print("Merhaba Dunya!");

  // İkinci satıra yazı yaz
  lcd.setCursor(0, 1);
  lcd.print("4x20 LCD Ekran");

  // Üçüncü satıra yazı yaz
  lcd.setCursor(0, 2);
  lcd.print("I2C Baglantili");

  // Dördüncü satıra yazı yaz
  lcd.setCursor(0, 3);
  lcd.print("www.voltaj.net");
}

void loop() {
  // Ek dinamik içerik için loop içinde kodlar eklenebilir
}

Bu temel kod, ekranı başlatır, arka ışığı açar ve dört satıra metin yazar.

Yaygın Kullanılan LCD Komutları:

LCD ekranı kontrol etmek için sık kullanılan fonksiyonlar:

• lcd.init(): LCD'yi başlatır
• lcd.backlight(): Arka ışığı açar
• lcd.noBacklight(): Arka ışığı kapatır
• lcd.setCursor(sütun, satır): İmleci belirtilen konuma konumlandırır (0'dan başlar)
• lcd.print("Metin"): Belirlenen konumdan itibaren metni ekrana yazdırır
• lcd.clear(): Ekranı temizler ve imleci sol üst köşeye getirir
• lcd.home(): İmleci sol üst köşeye getirir (içeriği silmez)
• lcd.display(): Ekranı görünür hale getirir
• lcd.noDisplay(): Ekranı görünmez yapar (içeriği silmez)
• lcd.createChar(num, data): Özel karakter oluşturur

Bu komutlar, LCD ekranla etkileşimli projeler geliştirmenin temelini oluşturur.

---

Uygulama Örnekleri ve Proje Fikirleri

4x20 Mavi LCD Ekran I2C Bağlantılı modül kullanılarak gerçekleştirilebilecek proje örnekleri.

Bu bölüm, LCD ekran kullanımına yönelik ilham veren proje fikirleri ve uygulama örnekleri içermektedir.

Sensör Verilerini Gösteren İstasyon:

Çevresel verileri izleyen ve LCD'de görüntüleyen basit istasyon:

• Bileşenler: Arduino, 4x20 LCD, DHT22 sıcaklık/nem sensörü, BMP180 basınç sensörü
• Fonksiyonlar: Sıcaklık, nem, basınç ve rakım değerlerini gerçek zamanlı gösterme
• Ekran Düzeni: Her satırda farklı bir sensör verisi ve birimi
• Ek Özellikler: Minimum/maksimum değerleri kaydetme, trend okları gösterme
• Zorluk Seviyesi: Başlangıç-Orta

Bu proje, sensör entegrasyonu ve veri gösterimi temellerini öğretir.

Dijital Saat ve Takvim:

Saat, tarih ve ek bilgiler gösteren masa saati projesi:

• Bileşenler: Arduino, 4x20 LCD, DS3231 RTC modülü, opsiyonel sıcaklık sensörü
• Fonksiyonlar: Saat, tarih, gün, yıl içindeki gün sayısı, sıcaklık gösterimi
• Ekran Düzeni: Büyük saat formatı, tarih, takvim haftası ve ek bilgiler
• Ek Özellikler: Alarm fonksiyonu, yaz/kış saati otomatik değişimi
• Zorluk Seviyesi: Orta

Bu proje, RTC kullanımı ve zaman formatlamasını öğretir.

Akıllı Ev Kontrol Paneli:

Ev otomasyonu için merkezi kontrol paneli:

• Bileşenler: Arduino/ESP8266, 4x20 LCD, röle modülleri, sensörler, butonlar
• Fonksiyonlar: Oda sıcaklıkları, aydınlatma durumu izleme ve kontrol
• Ekran Düzeni: Menü sistemi, durum göstergeleri, ayar ekranları
• Ek Özellikler: WiFi ile uzaktan kontrol, zamanlayıcı fonksiyonları
• Zorluk Seviyesi: İleri

Bu proje, menü sistemi oluşturma ve çoklu cihaz kontrolünü öğretir.

Kişisel Fitness Takip Cihazı:

Egzersiz ve aktivite takibi yapan cihaz:

• Bileşenler: Arduino, 4x20 LCD, kalp atış hızı sensörü, ivmeölçer, butonlar
• Fonksiyonlar: Adım sayma, kalori hesaplama, kalp atış hızı izleme
• Ekran Düzeni: Günlük istatistikler, anlık değerler, egzersiz süreleri
• Ek Özellikler: SD karta veri kaydetme, USB ile bilgisayara veri aktarma
• Zorluk Seviyesi: Orta-İleri

Bu proje, sensör verilerinin işlenmesi ve hesaplama algoritmaları geliştirmeyi öğretir.

---

Ekran Koruma ve Bakım Tavsiyeleri

4x20 Mavi LCD Ekran I2C Bağlantılı modelin uzun ömürlü kullanımı için bakım ve koruma önerileri.

LCD ekranınızın performansını ve ömrünü maksimize etmek için dikkat edilmesi gereken hususlar:

Fiziksel Koruma ve Montaj:

Ekranın fiziksel hasarlardan korunması için öneriler:

• Koruyucu Kasa: Proje kasası içinde ekranı dış etkenlerden koruyacak şekilde montajlama
• Ekran Filmi: Ekran yüzeyine şeffaf koruyucu film uygulama
• Montaj Stresi: Montaj vidalarını aşırı sıkmaktan kaçınma, PCB'nin bükülmesini önleme
• Titreşim İzolasyonu: Yüksek titreşimli ortamlarda kauçuk/silikon ara parçalar kullanma
• Kablo Yönetimi: I2C kablolarını sabitleyerek gereksiz gerilimden koruma

Fiziksel koruma, ekranın mekanik ömrünü uzatan temel faktördür.

Elektriksel Koruma:

Ekranı elektriksel hasarlardan koruma yöntemleri:

• Voltaj Düzenlemesi: Sabit 5V güç kaynağı kullanma, voltaj dalgalanmalarından koruma
• Bağlantı Güvenliği: Güç açıkken bağlantı yapmaktan kaçınma
• Statik Elektrik: Ekrana dokunmadan önce statik elektrik boşaltma
• Akım Sınırlama: Arka ışık parlaklığını maksimumda uzun süre kullanmaktan kaçınma
• Bypass Kapasitörü: Güç hattında 100nF seramik kapasitör kullanma

Doğru elektriksel koruma, ekranın elektronik komponentlerinin ömrünü uzatır.

Yazılım Optimizasyonları:

Ekran ömrünü uzatmak için yazılım seviyesinde alınabilecek önlemler:

• Ekran Koruyucu: Uzun süre aynı içeriği görüntülemekten kaçınma, belirli süre sonra ekranı kapatma
• Arka Işık Yönetimi: Kullanılmadığında arka ışığı kapatma (lcd.noBacklight())
• Karakter Rotasyonu: Sabit metinlerin ekran pozisyonunu periyodik olarak değiştirme
• Kısmi Yenileme: Tüm ekranı değil, sadece değişen kısımları güncelleme
• Düşük Güç Modu: Batarya ile çalışan projelerde enerji tasarrufu için ekranı uyku moduna alma

Yazılım optimizasyonları, ekranın kullanım ömrünü uzatırken enerji tasarrufu da sağlar.

Temizlik ve Günlük Bakım:

Ekranın görünümünü ve performansını korumak için bakım önerileri:

• Yumuşak Temizleme: Mikrofiber bez ile hafifçe nemlendirilerek nazikçe silme
• Aşındırıcılardan Kaçınma: Alkol, aseton gibi kimyasalları ekran yüzeyinde kullanmama
• Toz Kontrolü: Düzenli olarak toz birikimini yumuşak fırça veya hava üfleme ile giderme
• Kontrast Ayarı: Periyodik olarak kontrast potansiyometresini kontrol etme ve ayarlama
• Nem Kontrolü: Aşırı nemli ortamlarda kullanmaktan kaçınma veya nem bariyeri oluşturma

Düzenli ve doğru bakım, ekranın görsel kalitesini ve ömrünü korur.

---

Sorun Giderme ve SSS

4x20 Mavi LCD Ekran I2C Bağlantılı model kullanırken karşılaşılabilecek yaygın sorunlar ve çözümleri.

LCD ekran ile ilgili sık karşılaşılan sorunlar ve bunların pratik çözümleri:

Ekran Açılmıyor veya Boş Görünüyor:

Ekran çalışmadığında kontrol edilecek hususlar:

• Güç Kontrolü: 5V güç kaynağının bağlı ve çalışıyor olduğunu multimetre ile doğrulama
• I2C Adresi: Doğru I2C adresinin kullanıldığından emin olma (I2C scanner ile kontrol)
• Kontrast Ayarı: Potansiyometreyi yavaşça her iki yöne çevirerek optimal kontrast ayarı
• Bağlantı Kontrolü: SDA ve SCL pinlerinin doğru bağlandığını kontrol etme
• Kütüphane Uyumu: LiquidCrystal_I2C kütüphanesinin en güncel versiyonunu kullanma

Metodolojik bir yaklaşımla bu adımlar çoğu görüntüleme sorununu çözecektir.

Hatalı veya Bozuk Karakterler:

Ekranda karışık veya anlamsız karakterler görüntülendiğinde:

• I2C Hız Ayarı: Wire.setClock() ile I2C haberleşme hızını düşürme (ör. 100kHz)
• İletişim Hattı Gürültüsü: I2C kablolarını güç kablolarından uzak tutma, blendajlı kablo kullanma
• Ekran Resetleme: lcd.init() komutunu tekrar çağırarak ekranı yeniden başlatma
• 8-bit Mod Kontrolü: I2C modülünün 8-bit modunda çalıştığından emin olma
• Veri Bütünlüğü: String yerine sabit karakter dizileri kullanarak hafıza sorunlarını önleme

İletişim kalitesinin iyileştirilmesi, karakter gösterim sorunlarını genellikle çözer.

Arka Işık Sorunları:

Arka ışık açılmıyor veya düzgün çalışmıyorsa:

• Yazılım Kontrolü: lcd.backlight() komutunun doğru çağrıldığını kontrol etme
• Donanım Kontrolü: Arka ışık pininin (genellikle P3) I2C modülünde doğru bağlandığını kontrol etme
• Akım Kapasitesi: Güç kaynağının yeterli akım sağladığından emin olma
• LED Kontrolü: Arka ışık LED'lerinin sağlamlığını kontrol etme
• Alternatif Yöntem: lcd.setBacklight(HIGH) komutunu deneme

Arka ışık sorunları genellikle güç veya yazılım konfigürasyonuyla ilgilidir.

I2C İletişim Hataları:

I2C haberleşmesi başarısız olduğunda incelenecek durumlar:

• Adres Doğrulama: I2C scanner ile doğru adresi tespit etme (0x27 veya 0x3F)
• Pull-up Dirençleri: SDA ve SCL hatlarına 4.7kΩ pull-up dirençleri ekleme
• Kablo Uzunluğu: I2C kablosunu 50cm'den kısa tutma veya düşük hız kullanma
• Hat Kapasitansı: Uzun kablolarda oluşan kapasitif etkiyi azaltmak için daha düşük I2C frekansı
• Seviye Dönüştürücü: 3.3V mikrodenetleyici kullanıyorsanız I2C seviye dönüştürücü ekleme

I2C iletişim sorunlarının teşhisi için sistematik bir yaklaşım gereklidir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x 4x20 Mavi LCD Ekran I2C Bağlantılı 20x4 Display Blue
• 1 x I2C Bağlantı Kablosu (4 pin, 20cm)

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
