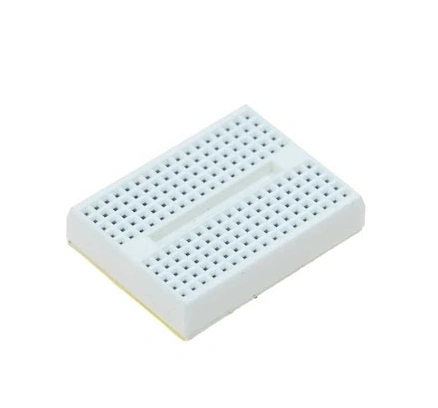

Mini Breadboard Beyaz Yapışkanlı 170 Pin 1 Adet

Mini Breadboard Beyaz Yapışkanlı 170 Pin (1 Adet)

Mini Breadboard, kompakt boyutuyla taşınabilir elektronik projeler için tasarlanmış 170 pinli pratik bir deney kartıdır. Standart 2.54mm pin aralığı ve yapışkanlı arka yüzeyi sayesinde hızlı prototip geliştirme süreçlerinde kolaylık sağlar.

Bu mini breadboard, Arduino Nano/Pro Mini gibi kompakt geliştirme kartlarıyla mükemmel şekilde uyumludur. Küçük boyutu sayesinde mobil projeler, giyilebilir elektronik ve dar alanlardaki uygulamalar için ideal bir çözüm sunar.

Plaket ve Breadboard kategorisinde bulunan bu ürün, lehimsiz bağlantı kolaylığı, dayanıklı ABS yapısı ve kendinden yapışkanlı alt yüzeyi ile elektronik prototip çalışmalarınızda kullanışlı bir yardımcıdır.

Teknik Özellikler

Mini Breadboard Beyaz Yapışkanlı 170 Pin'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 170 bağlantı noktası.
• Düzen: 17 sıra x 5 kolon + 17 sıra x 5 kolon (ortadan bölünmüş)
• Güç Rayları: Yok,
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Dahili Bağlantılar:
  • Her sıradaki 5'li pin grupları kendi içinde bağlı
  • 17 sıra x 2 bölge (toplam 34 bağımsız hat)
• Malzeme: ABS plastik (gövde), nikel alaşımlı yaylar (klemensler)
• Kontak Direnci: ≤ 20mΩ
• İzolasyon Direnci: ≥ 100MΩ
• Çalışma Voltajı: Maksimum 24V DC
• Maksimum Akım: 500mA (klemens başına)
• Çalışma Sıcaklığı: -20°C ~ +80°C
• Montaj Seçenekleri: Kendinden yapışkanlı alt yüzey
• Maksimum Kablo Çapı: 0.6mm (22 AWG)
• Renk: Beyaz
• Boyutlar: 45mm x 35mm x 8.5mm
• Ağırlık: Yaklaşık 7g
• Kullanım Ömrü: >5.000 takma/çıkarma döngüsü

Bağlantı ve Kullanım

Mini Breadboard Beyaz Yapışkanlı 170 Pin'in bağlantısı ve kullanım talimatları.

Breadboard düzeni:

• Orta Bölge:
  • 17 sıra, ortadan bölünmüş şekilde
  • Her sıranın sol tarafındaki 5 pin kendi içinde elektriksel olarak bağlı
  • Her sıranın sağ tarafındaki 5 pin kendi içinde elektriksel olarak bağlı
  • DIP entegre devreler orta oluğa oturtulur
• Güç Dağıtımı:
  • Standart güç rayları olmadığından, sıraların birini güç dağıtımı için kullanabilirsiniz
  • Jumper kablolarla birden fazla sırayı birbirine bağlayarak güç dağıtımı yapılabilir

Montaj seçenekleri:

• Yapışkanlı alt yüzey sayesinde düz bir yüzeye monte edilebilir
• Farklı yüzeylere yapıştırmak için arkadaki koruyucu kağıdı çıkarın
• İhtiyaç duyulduğunda çift taraflı bantla yeniden kullanılabilir hale getirilebilir
• Birden fazla mini breadboard yan yana dizilerek daha büyük bir çalışma alanı oluşturulabilir

Kullanım önerileri:

• Komponentleri takarken fazla güç uygulamayın
• Kalın bacaklı komponentler için uygun değildir
• Çok ince jumper teller (0.4mm'den ince) zayıf kontak sağlayabilir
• Karmaşık devrelerde renk kodlu jumper kablolar kullanın
• Komponent ve kabloları breadboard'a dik açıyla takın

Uyumlu kartlar ve komponentler:

• Arduino Nano, Pro Mini gibi kompakt kartlar direkt takılabilir
• DIP 8, DIP 14 ve DIP 16 entegreler kullanılabilir
• Standart THT (Through Hole Technology) komponentler uyumludur
• Küçük sensör modülleri için ideal
• NOT: Arduino UNO, Mega gibi büyük kartlar bu breadboard'a sığmaz

Uygulama Alanları

Mini Breadboard Beyaz Yapışkanlı 170 Pin'in kullanılabileceği çeşitli projeler ve uygulama alanları.

Taşınabilir Elektronik

• Giyilebilir teknoloji projeleri
• Mikrodenetleyici tabanlı kompakt cihazlar
• Pille çalışan küçük sensör devreleri
• Taşınabilir test ekipmanları
• RC ve drone kontrol sistemleri

Eğitim ve Hobi

• Başlangıç elektronik kitleri
• Okul laboratuvar uygulamaları
• Basit LED devreleri
• Arduino Nano / Pro Mini denemeleri
• Elektronik komponent test alanları

IoT ve Sensör Projeleri

• Mikro sensör düğümleri
• ESP8266/ESP32 tabanlı Wi-Fi projeler
• Bluetooth modül uygulamaları
• Küçük veri kaydediciler
• Hızlı sensör prototipleme

Proje Örnekleri

Mini Breadboard Beyaz Yapışkanlı 170 Pin kullanılarak yapılabilecek detaylı proje örnekleri.

Giyilebilir Nabız Monitörü

Mini breadboard, Arduino Nano, MAX30102 nabız sensörü, küçük bir OLED ekran ve LiPo pil kullanarak kompakt bir nabız monitörü yapabilirsiniz. Arduino Nano, breadboard'un ortasına yerleştirilerek sıkıca oturur. MAX30102 sensörü, I2C protokolü ile Arduino'ya bağlanır ve sadece 4 pin kullanır (VCC, GND, SDA, SCL). 0.96" OLED ekran da aynı I2C hatlarını kullanarak minimum pin ile bağlanabilir.

Sistem, parmak ucundan nabız ölçümü yapar ve anlık kalp atış hızını ekranda gösterir. LiPo pil ile beslenen sistem, bilekliğe veya kıyafete monte edilebilir. Yapışkanlı arka yüzey, tüm sistemi tekstil malzemesine sabitlemek için kullanılabilir. Bu kompakt tasarım, spor aktiviteleri sırasında kalp ritmini izlemek veya sağlık durumunu takip etmek için ideal bir çözümdür.

Akıllı Saksı Nem Sensörü

Mini breadboard, Arduino Pro Mini, toprak nemi sensörü, Bluetooth HC-05 modülü ve düğme pil kullanarak kompakt bir akıllı saksı nem takip cihazı geliştirebilirsiniz. Breadboard'un yapışkan tabanı ile sensör saksıya veya saksı altlığına sabitlenebilir. Toprak nemi sensörü toprağa yerleştirilir ve Arduino tarafından periyodik olarak okunur. Bluetooth modülü sayesinde, nem verileri akıllı telefona aktarılır.

Sistem, düşük güç tüketimi için uyku modlarını kullanarak düğme pil ile haftalarca çalışabilir. Telefonunuza yükleyeceğiniz bir uygulama ile bitkinin nem durumunu takip edebilir, kritik seviyelerde bildirim alabilirsiniz. Bu kompakt ve kablosuz çözüm, iç mekan bitkilerinin bakımını kolaylaştırır ve bitkilerinizin susuz kalma riskini azaltır.

Mini LED Küp

Mini breadboard, AT tiny85 mikrodenetleyici, 27 adet LED (3x3x3 matris şeklinde) ve CR2032 pil kullanarak üç boyutlu bir LED küp yapabilirsiniz. LEDler, bakır teller kullanılarak 3x3x3 küp şeklinde birbirine bağlanır ve bu yapı mini breadboard üzerine monte edilir. AT tiny85, küçük boyutu sayesinde breadboard'un kenarına yerleştirilir. Multiplexing tekniği kullanılarak, sadece 9 çıkış pini ile 27 LED kontrol edilir.

Mikrodenetleyici, LEDleri sırayla yakarak 3D efektler, animasyonlar ve desenler oluşturur. Breadboard'un yapışkan tabanı sayesinde, tüm sistem küçük bir standın üzerine monte edilebilir. Bu mini LED küp, odanızda dekoratif bir ışık kaynağı veya masaüstü ortam aydınlatması olarak kullanılabilir. Küçük boyutu ve düşük güç tüketimi ile taşınabilir bir görsel sanata dönüşür.

Sorun Giderme ve İpuçları

Mini Breadboard Beyaz Yapışkanlı 170 Pin kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Temaslar: Komponentler gevşek bağlantı yapıyorsa, tellerin uçlarını hafifçe bükün. Çok kullanılmış bölgelerde yeni delikler kullanın. Jumper tellerinin yeterli kalınlıkta olduğundan emin olun.
• Sınırlı Alan: Küçük boyut nedeniyle alan yetersizliği yaşanabilir. Sadece gerekli komponentleri kullanın. Jumper tellerini kısa tutun. Kompakt komponent versiyonlarını tercih edin.
• Yapışkanın Zayıflaması: Yapışkan zaman içinde etkisini yitirebilir. Çift taraflı bant ile yenileyebilir veya silikon yapıştırıcı kullanabilirsiniz. Yapışkan yüzeyi düzenli olarak temizleyin.
• Güç Dağıtımı Sorunları: Güç rayları olmaması sebebiyle dağıtım zorluğu yaşanabilir. Breadboard'un bir sırasını sadece güç dağıtımı için ayırın. Kalın jumper teller ile güç dağıtımı yapın.
• Dayanıklılık Sorunları: Küçük boyut nedeniyle aşırı kullanımda zarar görebilir. Komponentleri çıkarırken dik çekin. Keskin aletlerle breadboard'a zarar vermeyin.

Performans İpuçları

• Devreyi planlarken eskiz yapın, alan kısıtlamasını göz önünde bulundurun
• Pre-made jumper telleri yerine kendi kestiğiniz uçları açılmış kablolar daha az yer kaplar
• Karmaşık devrelerde birden fazla mini breadboard kullanın
• Güç dağıtımı için ilk ve son sırayı rezerve edin
• Gerilmiş kabloları kullanmaktan kaçının, devrenin stabilitesini bozabilir

Paket İçeriği

• Mini Breadboard Beyaz Yapışkanlı 170 Pin (1 Adet)
