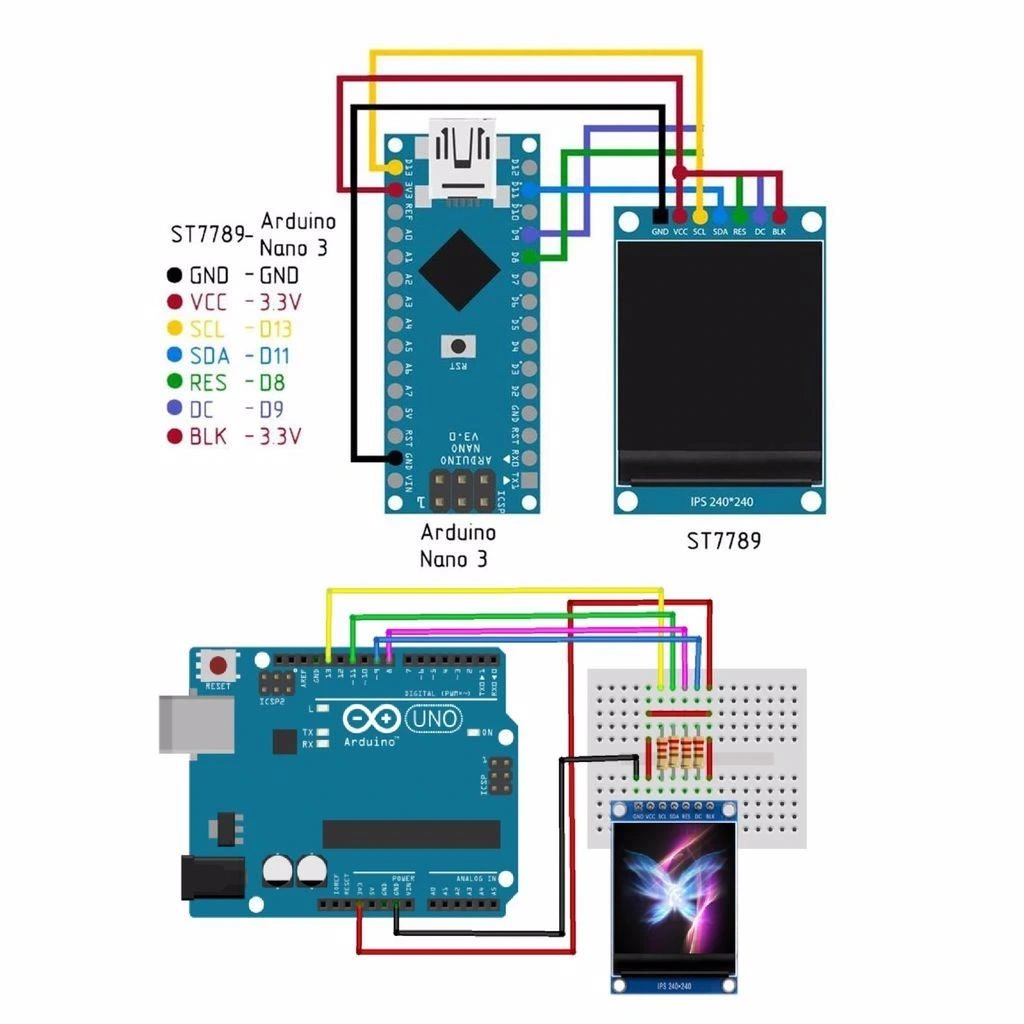

Arduino Uno ile ST7789 ekranı şu şekilde bağlayabilirsiniz: VCC → Arduino 3.3V (5V pin kullanıyorsanız regülatör olduğundan emin olun), GND → Arduino GND, SCL/SCK → Arduino D13 (SPI Clock), SDA/MOSI → Arduino D11 (SPI MOSI), RES/RST → Arduino D9 (veya başka bir dijital pin), DC → Arduino D8 (veya başka bir dijital pin), BLK → Arduino D7 (PWM pin önerilir), CS → Arduino D10 (veya başka bir dijital pin). Arduino 5V ile çalışırken mantık seviyesi dönüştürücü kullanmanız önerilir çünkü ST7789 ekran 3.3V lojik seviyede çalışır. Bağlantı sonrası doğru kütüphaneleri (Adafruit ST7789 ve Adafruit GFX) kurmanız ve kodunuzda pin tanımlamalarını doğru yapmanız gerekir.

ST7789 ekran modülü için temelde iki popüler kütüphane seçeneğiniz var: 1) Adafruit GFX ve Adafruit ST7789 kütüphaneleri - kullanımı kolay, yaygın destekli ve Arduino IDE Kütüphane Yöneticisinden doğrudan kurulabilir. Bu kütüphaneler birlikte kullanılmalıdır. 2) TFT_eSPI kütüphanesi - daha hızlı performans sunar ve özellikle ESP8266/ESP32 platformlarında DMA desteği gibi gelişmiş özellikler sağlar. Ancak kullanmadan önce User_Setup.h dosyasında pin ve ekran ayarlarını yapmanız gerekir. Hangi kütüphaneyi seçeceğiniz projenin karmaşıklığına ve mikrodenetleyicinize bağlıdır. Başlangıç için Adafruit kütüphaneleri daha kolaydır, daha ileri projeler için TFT_eSPI daha iyi performans sağlar.

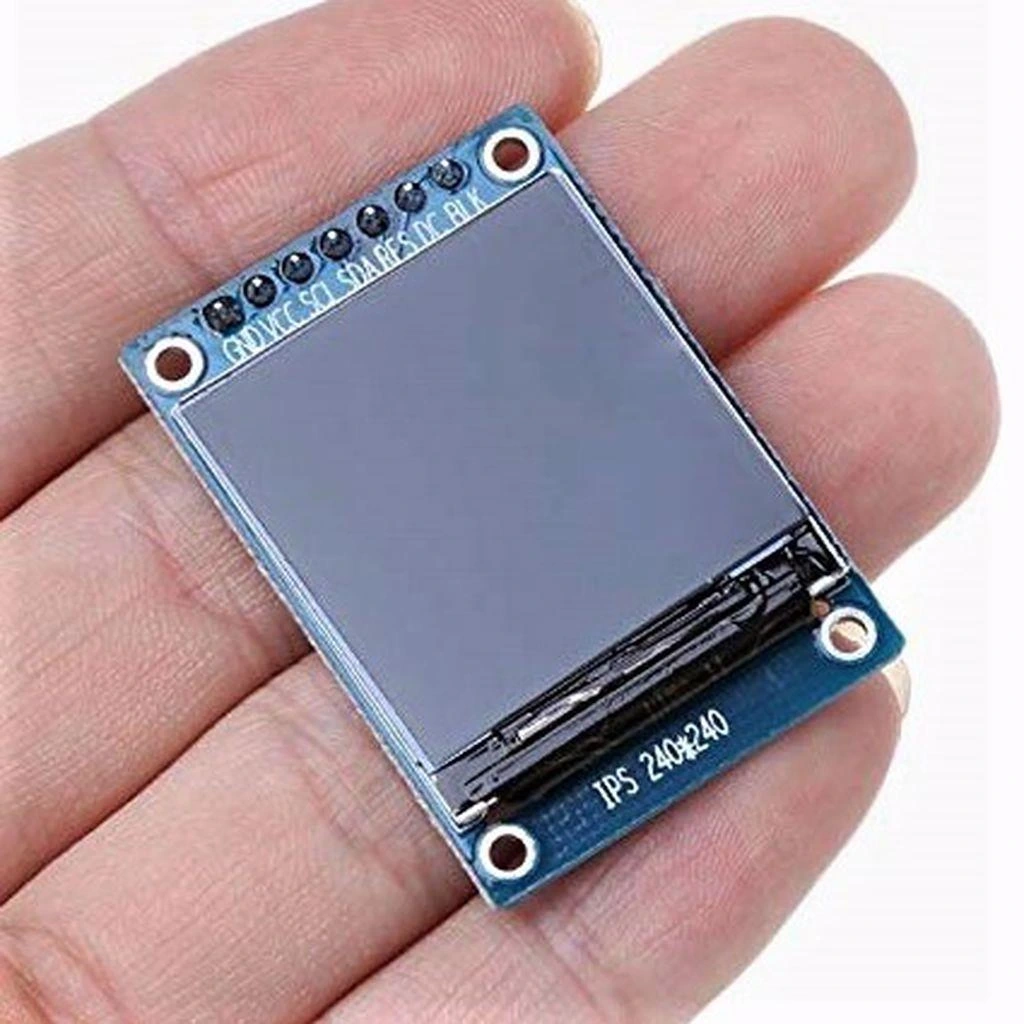

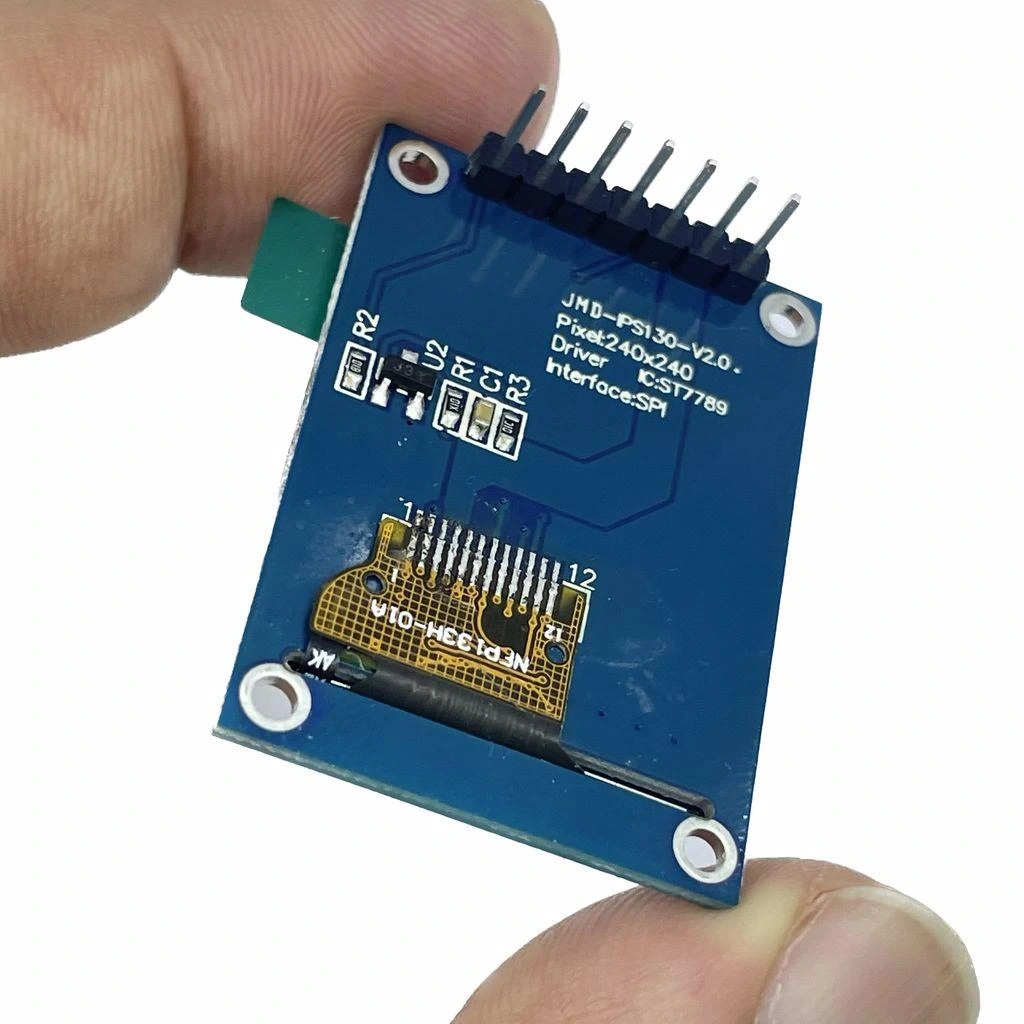

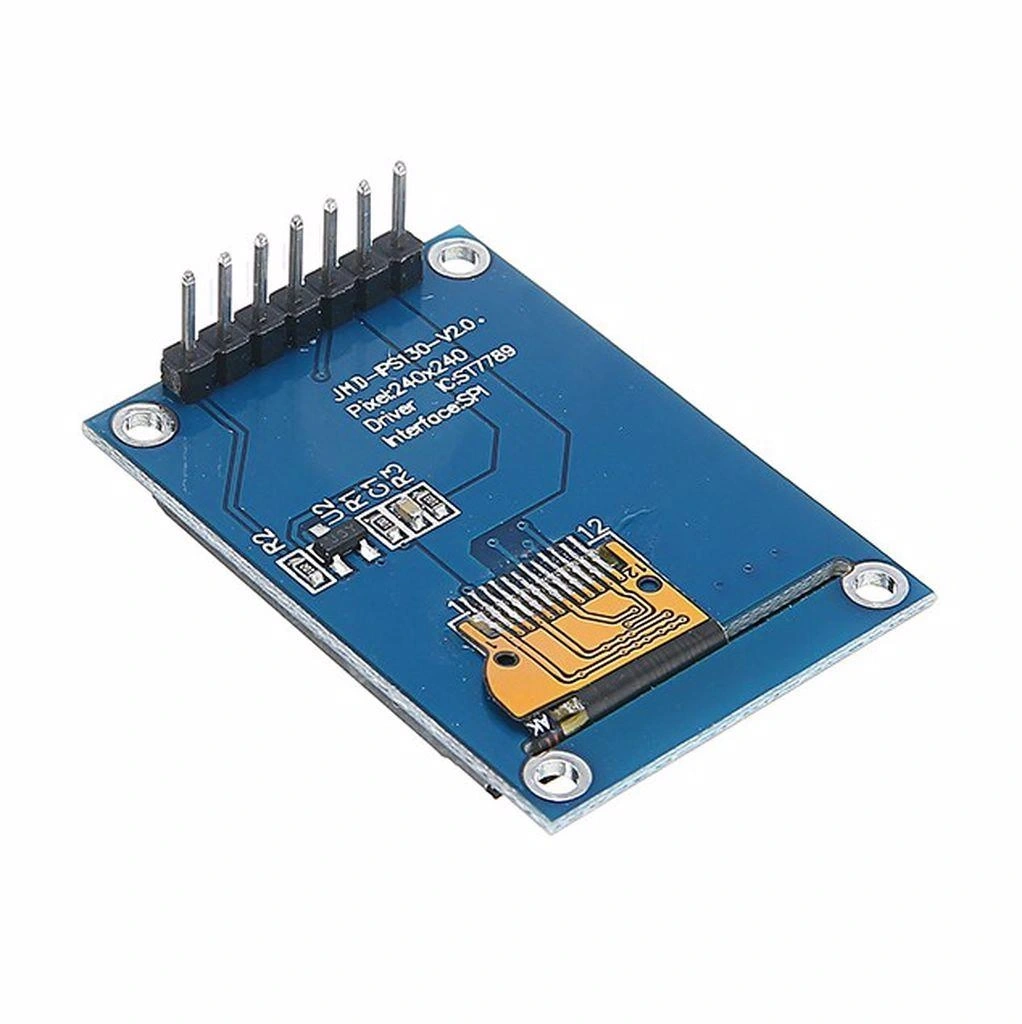

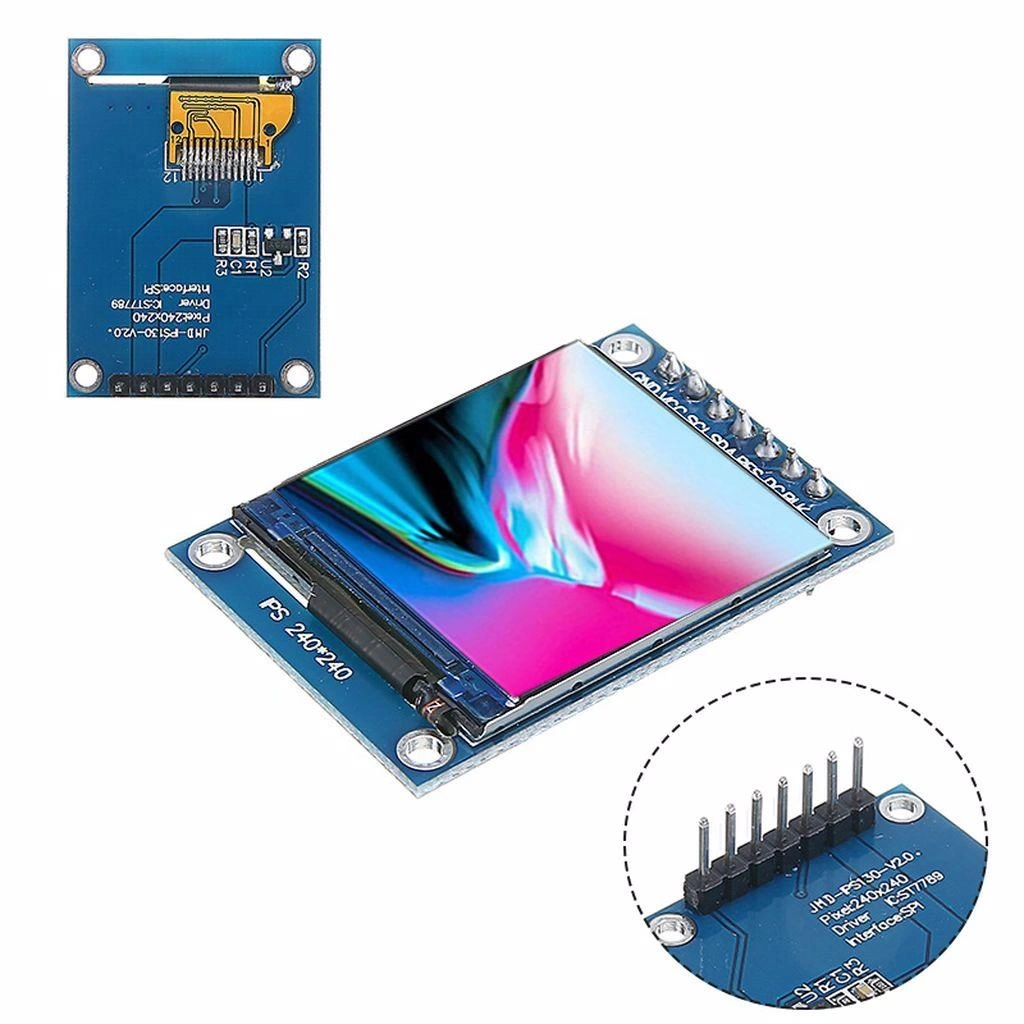

ST7789 ekran modülü 240x240 piksel çözünürlük ve 65K renk (16-bit RGB565 formatı) derinliği sunmaktadır. Bu çözünürlük 1.3 inç boyutunda piksel yoğunluğunun yaklaşık 260 PPI olduğu anlamına gelir, bu da oldukça keskin ve net bir görüntü sağlar. 16-bit renk derinliği her piksel için 65,536 farklı rengi temsil edebilir (5-bit kırmızı, 6-bit yeşil, 5-bit mavi). ST7789 denetleyicisi dahili olarak 18-bit (262K renk) işleme yapabilse de ekrana aktarılan renk derinliği 16-bit'tir. Bu renk derinliği fotoğraflar, grafikler ve arayüzler için oldukça yeterlidir. Ayrıca, 0-255 arasında parlaklık değerleri ve farklı renk kombinasyonları oluşturmanıza olanak sağlar.

ST7789 ekran modülünün güç tüketimi çalışma koşullarına göre değişir. Normal çalışma sırasında ekran denetleyicisi yaklaşık 20-25mA tüketir. Arka ışık açıkken toplam tüketim genellikle 70-100mA civarındadır. Arka ışık parlaklığı PWM ile azaltılarak güç tüketimi düşürülebilir. Ekranın sleep modunda tüketimi 10μA'den düşüktür. Deep standby modunda ise tüketim 5μA seviyesine kadar iner. Güç tüketimini azaltmak için arka ışığı kısma, sleep modlarını kullanma ve ekranı yalnızca gerektiğinde güncelleme stratejileri uygulanabilir. Pil ile çalışan projelerde düşük tüketimli ESP32 veya STM32L serisi gibi mikrodenetleyiciler kullanarak sistem verimliliğini artırabilirsiniz.

ST7789 ekranınızda görüntünün ters çıkması yaygın bir durumdur ve kolayca düzeltilebilir. tft.setRotation() fonksiyonunu kullanarak ekran yönünü ayarlayabilirsiniz. Bu fonksiyon 0-3 arasında değer alır, her biri 90 derecelik bir rotasyon temsil eder. Örneğin: tft.setRotation(0); // 0° (varsayılan), tft.setRotation(1); // 90° saat yönünde, tft.setRotation(2); // 180° dönüş, tft.setRotation(3); // 270° saat yönünde. Kütüphanenize bağlı olarak, bazı ST7789 varyasyonları için setRotation fonksiyonundan sonra ekran belleği kaydırma (offset) ayarları gerekebilir. TFT_eSPI kütüphanesini kullanıyorsanız, User_Setup.h dosyasında #define TFT_INVERSION_ON veya #define TFT_INVERSION_OFF tanımlamasını değiştirerek renklerin ters çıkma durumunu düzeltebilirsiniz.

ESP8266/ESP32 ile ST7789 ekranı bağlamak için: VCC → 3.3V, GND → GND, SCL/SCK → GPIO14 (ESP8266) veya GPIO18 (ESP32), SDA/MOSI → GPIO13 (ESP8266) veya GPIO23 (ESP32), RES/RST → GPIO0 (ESP8266) veya GPIO4 (ESP32), DC → GPIO2 (ESP8266) veya GPIO2 (ESP32), BLK → GPIO15 (veya PWM destekli başka bir pin), CS → GPIO12 (ESP8266) veya GPIO5 (ESP32). ESP cihazları 3.3V lojik seviyede çalıştığından seviye dönüştürücü gerekmez. TFT_eSPI kütüphanesi ESP platformlarında en iyi performansı sunar. User_Setup.h dosyasında #define USER_SETUP_INFO kullanın ve #define ST7789_DRIVER, #define TFT_WIDTH 240, #define TFT_HEIGHT 240 ayarlarını yapın. ESP8266/ESP32 üzerinde SPI saati 40MHz'e kadar çıkabilir, bu hızlı ekran güncelleme sağlar. TFT_eSPI ile DMA kullanarak ESP32'de ekstra hız kazanabilirsiniz.

ST7789 ekranda bitmap göstermek için birkaç yöntem vardır: 1) drawBitmap() - 1-bit siyah/beyaz bitmap için, 2) drawRGBBitmap() - 16-bit renkli bitmap için. Resimleri önce uygun formata dönüştürmelisiniz. Araçlar: LCD Image Converter, Image2CPP, GIMP. Dönüştürme işlemi sonrasında bitmap verisini PROGMEM'de saklayın: const uint16_t myBitmap[] PROGMEM = { ... bitmap verileri ... }; RGB565 formatını kullanın (16-bit renk). Bitmap görüntüleme kodu: tft.drawRGBBitmap(x, y, myBitmap, width, height); Büyük görseller için bellek kullanımını optimize etmek amacıyla SD kart depolama veya tile rendering kullanabilirsiniz. ESP8266/ESP32 platformlarında daha büyük görseller desteklenirken, Arduino'da bellek sınırlıdır. Animasyonlar için TFT_eSPI'nin sprite fonksiyonları tavsiye edilir.

Hayır, standart Arduino ST7789 1.3 inç 240x240 IPS TFT LCD modülünde dokunmatik ekran özelliği bulunmamaktadır. Bu sadece görüntüleme ekranıdır. Dokunmatik özellik istiyorsanız, XPT2046 veya FT6236 gibi dokunmatik kontrolcülere sahip ayrı modüller tercih etmelisiniz. Standart ekranınıza harici bir dokunmatik panel eklemek teknik olarak mümkündür, ancak oldukça karmaşıktır ve hassas hizalama gerektirir. Dokunmatik özellik olmadan kullanıcı arayüzü için alternatif olarak fiziksel butonlar, döner encoder veya joystick ekleyebilirsiniz. İleri projelerde IR sensör, ultrasonik mesafe sensörü veya kamera ile temassız etkileşim sağlayabilirsiniz. Bazı satıcılar benzer boyutta dokunmatik ekran modülleri sunmaktadır, projeniz için dokunmatik özellik gerekliyse bunları araştırabilirsiniz.
