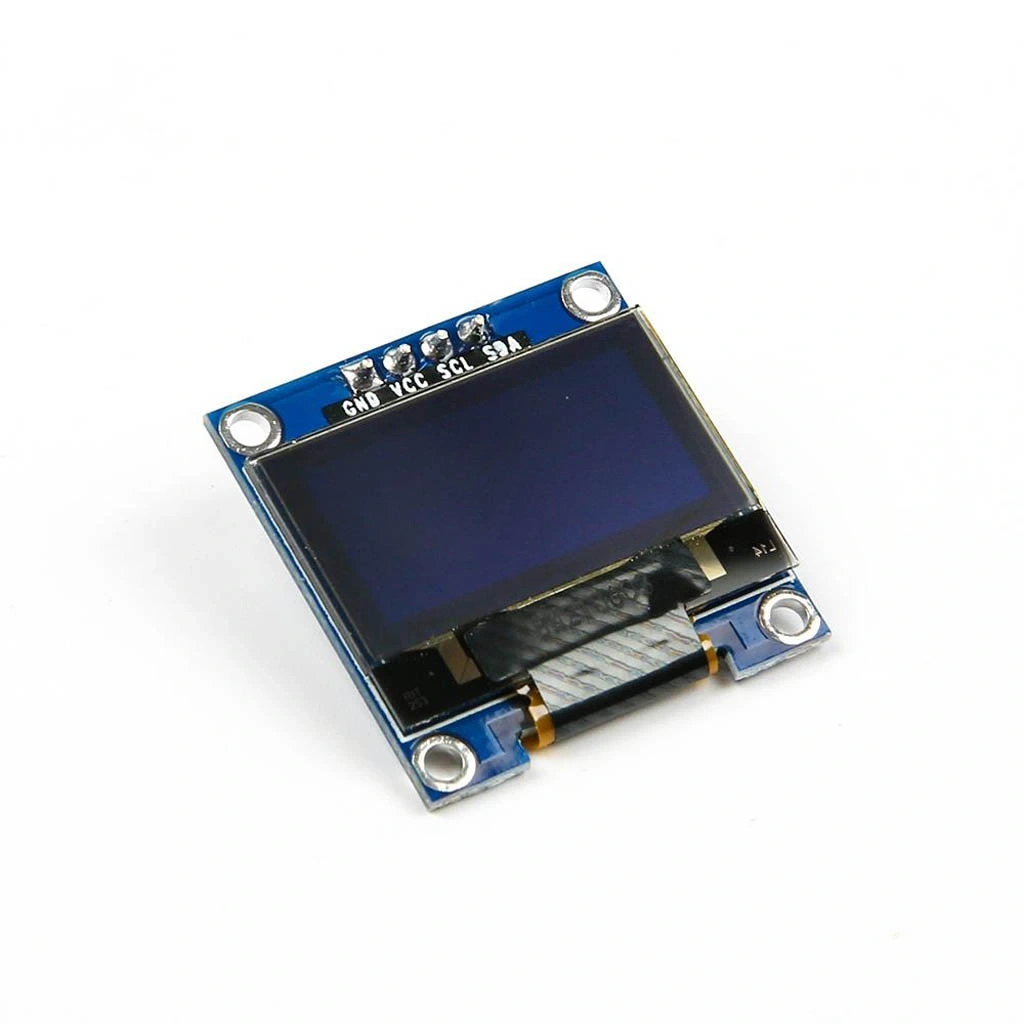

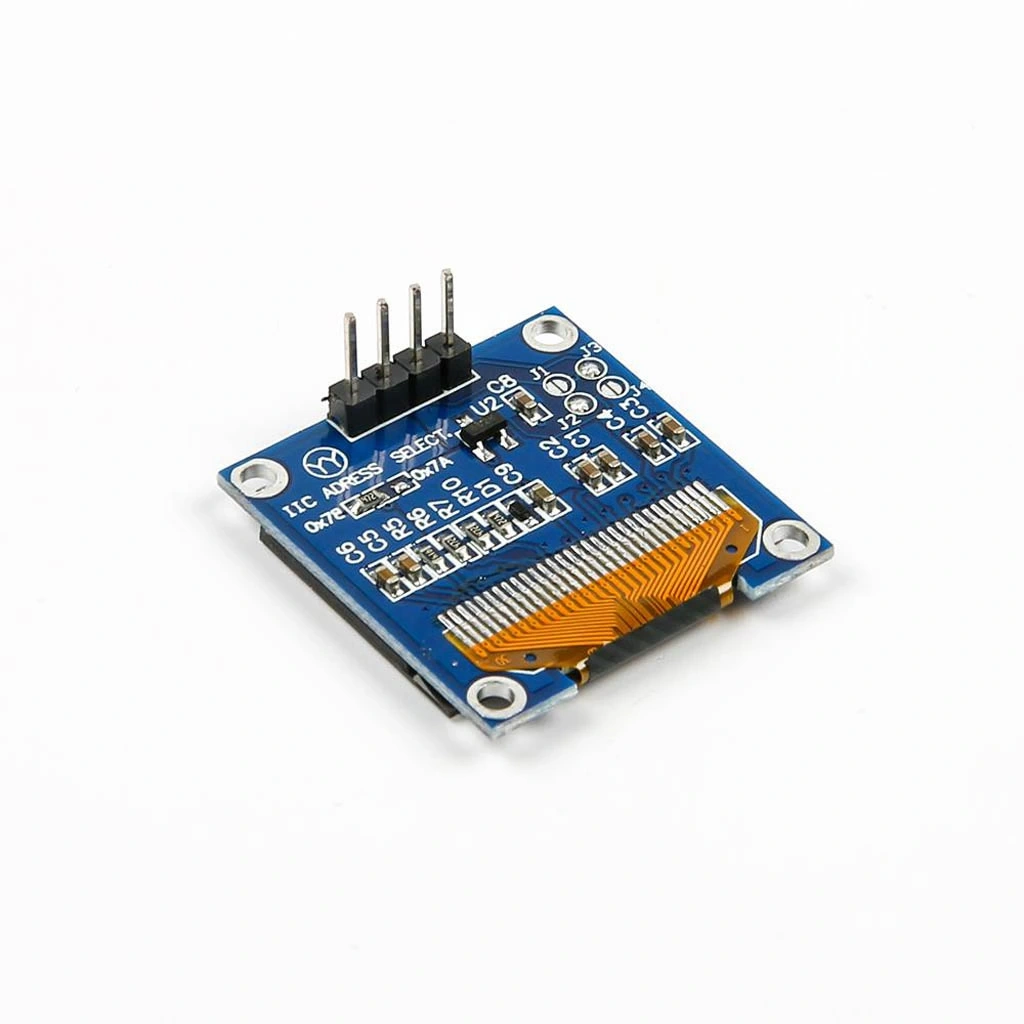

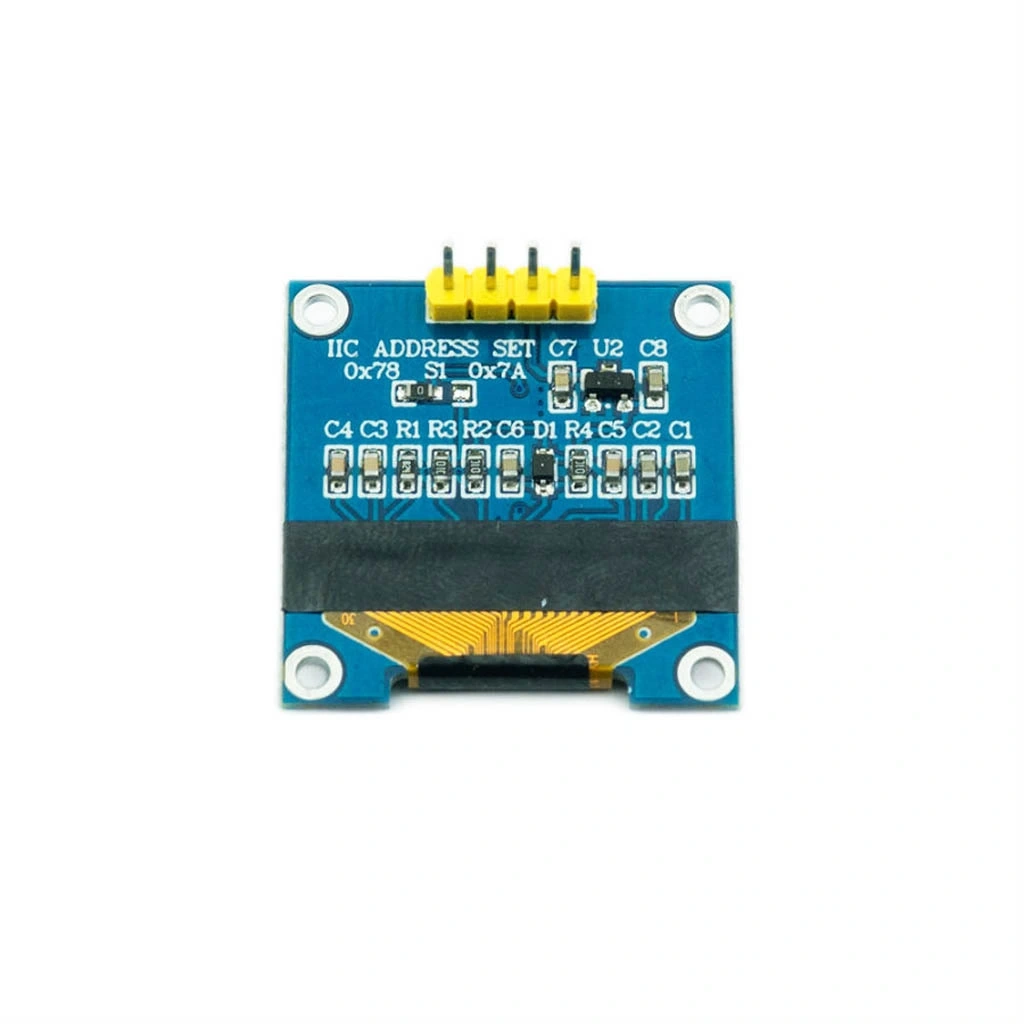

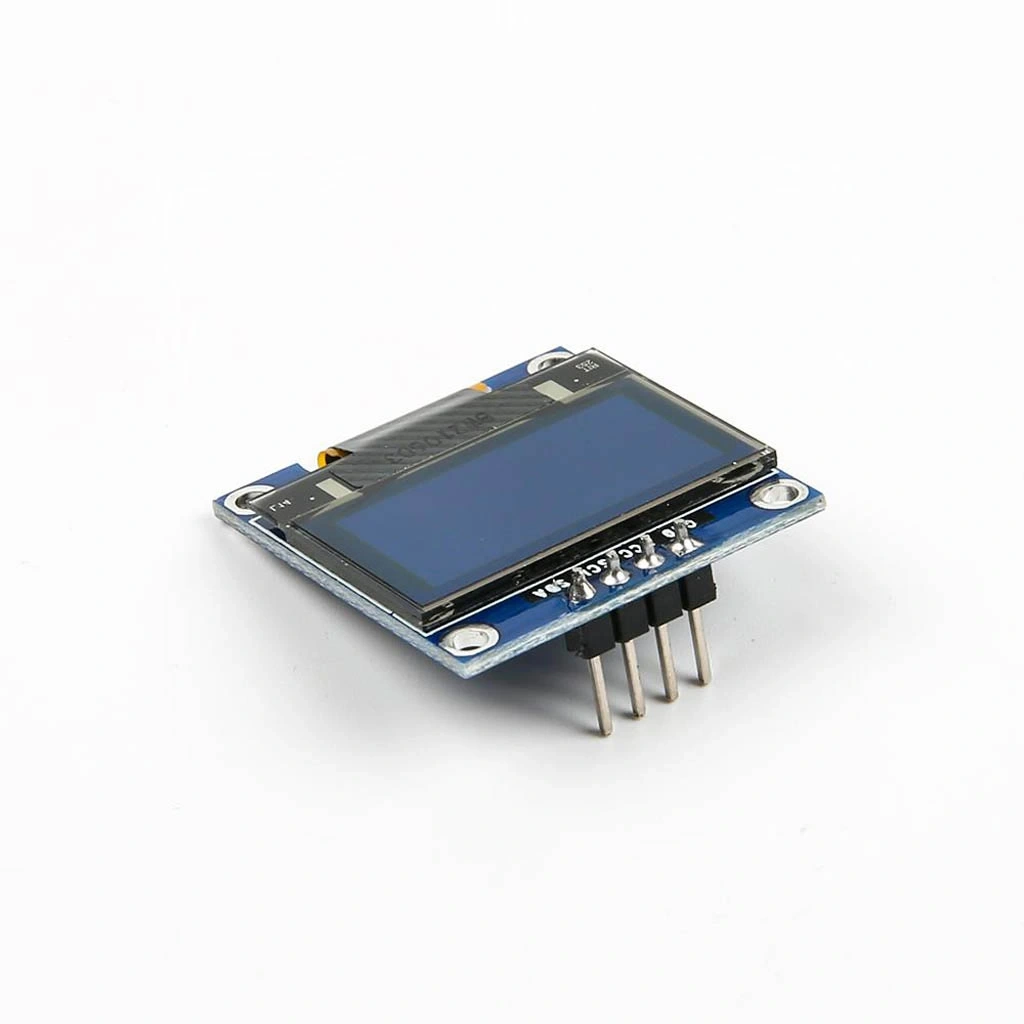

128x64 0.96 inch Oled Grafik Lcd SSD1306 4 Pin I2C

128x64 0.96 Inch OLED Grafik LCD SSD1306 4 Pin I2C

128x64 0.96 Inch OLED Grafik LCD, yüksek kontrast ve düşük güç tüketimi sunan kompakt bir ekran modülüdür. SSD1306 sürücü çipine sahip bu OLED ekran, I2C haberleşme protokolü ile sadece 4 pin (VCC, GND, SCL, SDA) üzerinden mikrodenetleyicilere bağlanabilir. Arka ışık gerektirmeden kendi ışığını üreten OLED teknolojisi sayesinde koyu zeminde parlak pikseller ile mükemmel görünürlük sağlar ve her açıdan rahatlıkla okunabilir.

0.96 inç boyutundaki bu ekran 128x64 piksel çözünürlük sunar, bu da metin, grafik, logo ve basit animasyonları göstermek için yeterli alanı sağlar. Modül, Arduino, Raspberry Pi, ESP8266, ESP32 ve diğer popüler mikrodenetleyici platformları ile kolayca çalışır. Düşük enerji tüketimi, küçük boyutu ve yüksek kontrastı sayesinde taşınabilir cihazlar, ölçüm aletleri, akıllı ev projeleri ve hobi uygulamaları için idealdir.

128x64 0.96 Inch OLED Grafik LCD SSD1306 4 Pin I2C, Arduino projelerinize etkileyici bir görsel arayüz eklemenin en kolay yoludur. LCD ve LCD Ekran kategorisindeki bu ürün, sensör verilerini göstermek, kullanıcı arayüzleri oluşturmak ve kontrol panelleri tasarlamak için mükemmel bir çözüm sunar. Kompakt boyutu, düşük güç tüketimi ve yüksek kontrastı ile projelerinizi daha profesyonel hale getirin.

---

Teknik Özellikler

128x64 0.96 Inch OLED Grafik LCD SSD1306 4 Pin I2C modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Ekran Tipi: OLED (Organik Işık Yayan Diyot)
• Kontrol Çipi: SSD1306
• Çözünürlük: 128x64 piksel
• Ekran Boyutu: 0.96 inç (2.44cm) diagonal
• Ekran Rengi: Mavi/Beyaz (Modele göre değişebilir)
• Haberleşme Protokolü: I2C (Two-Wire Interface, TWI)

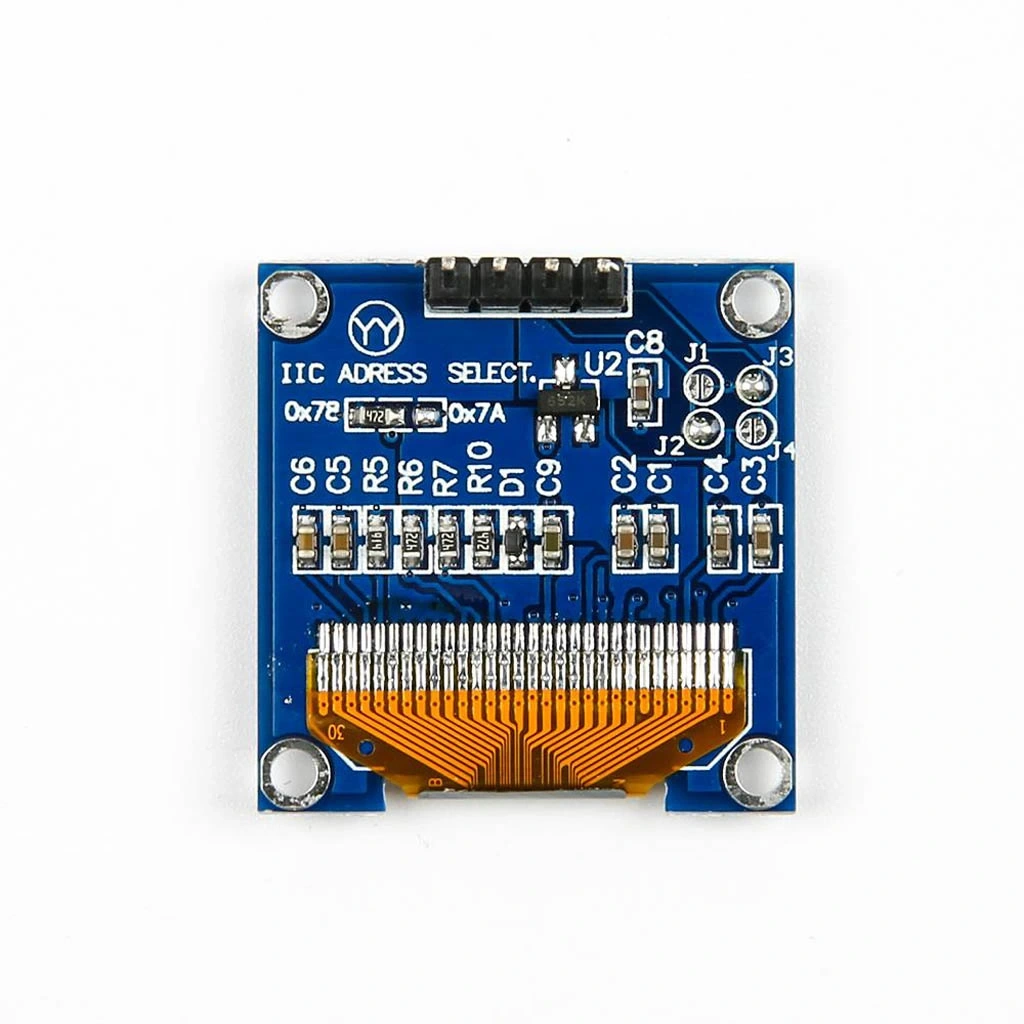

• I2C Adres: 0x3C veya 0x3D (genellikle 0x3C)

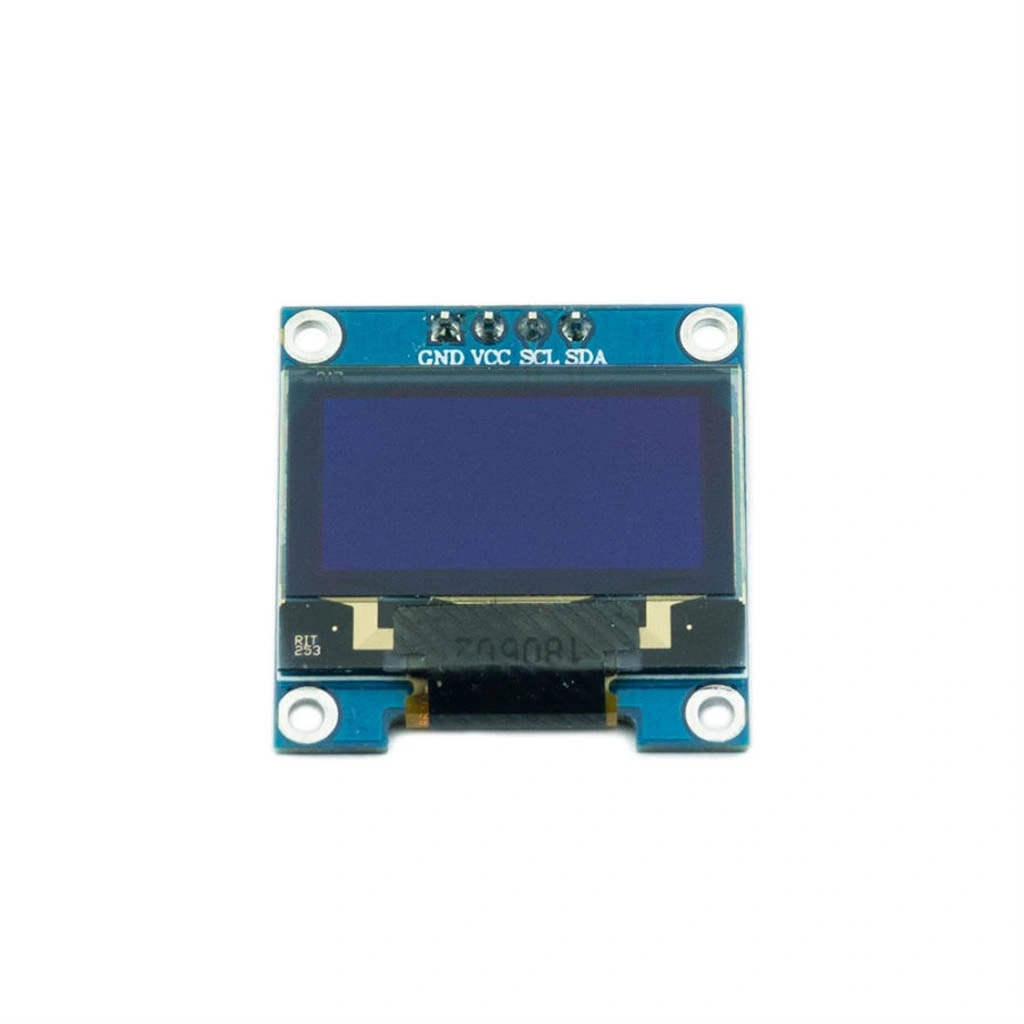

• Bağlantı Pinleri: GND, VCC, SCL, SDA
• Çalışma Voltajı: 3.3V - 5V
• Aktif Akım Tüketimi: Yaklaşık 20mA
• Görüş Açısı: >160°
• Parlaklık: >150 cd/m²
• Kontrast Oranı: 2000:1
• PCB Boyutları: 27mm x 27mm
• Montaj Delikleri: 4 köşede, 2mm çapında
• Çalışma Sıcaklığı: -20°C ila +70°C

---

Bağlantı ve Kullanım

128x64 0.96 Inch OLED Grafik LCD SSD1306 4 Pin I2C modülünün bağlantı şeması ve kullanım bilgileri.

Arduino ile Bağlantı

OLED ekranı Arduino'ya bağlama adımları:

• Temel Bağlantı Şeması
  • VCC → Arduino 3.3V veya 5V
  • GND → Arduino GND
  • SCL → Arduino A5 (UNO/Nano) veya SCL pini (Mega/Leonardo)
  • SDA → Arduino A4 (UNO/Nano) veya SDA pini (Mega/Leonardo)
  • Uzun kablo kullanımında, SCL ve SDA pinlerine 4.7kΩ pull-up dirençleri ekleyin
• Farklı Platformlarla Bağlantı
  • ESP8266 NodeMCU: VCC → 3.3V, GND → GND, SCL → D1, SDA → D2
  • ESP32: VCC → 3.3V, GND → GND, SCL → GPIO22, SDA → GPIO21
  • Raspberry Pi: VCC → 3.3V, GND → GND, SCL → GPIO3 (SCL), SDA → GPIO2 (SDA)
  • STM32: VCC → 3.3V, GND → GND, SCL → PB6, SDA → PB7
• 5V/3.3V Uyumluluğu
  • Ekran 3.3V veya 5V besleme ile çalışabilir
  • 3.3V ile çalışan mikrodenetleyicilerde (ESP8266, ESP32, Raspberry Pi) direkt bağlantı yapılabilir
  • 5V beslemede, ekranı korumak için daha az parlaklık ayarı kullanmak faydalıdır
  • Sürekli kullanımlarda 3.3V besleme tercih edin
• Güç Tüketimi Optimizasyonu
  • Yüksek parlaklık → daha fazla güç tüketimi
  • Daha az piksel kullanımı → daha az güç tüketimi
  • Düşük güç uygulamaları için ekranı kullanmadığınızda kapatın
  • Batarya ile çalışan uygulamalarda ekran güncelleme sıklığını azaltın

Kütüphane Kurulumu

Arduino IDE üzerinden gerekli kütüphanelerin kurulumu:

• Adafruit SSD1306 Kütüphanesi
  • Arduino IDE'de Araçlar → Kütüphane Yöneticisi'ni açın
  • "Adafruit SSD1306" araması yapın
  • Bulunan kütüphaneyi yükleyin
  • Ayrıca "Adafruit GFX Library" kütüphanesini de yükleyin (bağımlılık)
• U8g2 Kütüphanesi (Alternatif)
  • Arduino IDE'de Araçlar → Kütüphane Yöneticisi'ni açın
  • "U8g2" araması yapın
  • Bulunan kütüphaneyi yükleyin
  • Daha fazla özellik ve font desteği sunar
• Temel Test Programı
  • Arduino IDE'de Dosya → Örnekler → Adafruit SSD1306 → ssd1306_128x64_i2c seçin
  • I2C adresini kontrol edin (genellikle 0x3C'dir)
  • Programı yükleyin ve OLED'in çalışıp çalışmadığını test edin
  • Adres hatalıysa I2C taraması ile doğru adresi bulabilirsiniz
• I2C Adres Taraması
  • Arduino IDE'de Dosya → Örnekler → Wire → i2c_scanner örneğini yükleyin
  • Programı çalıştırın ve Seri Monitör'de bulunan adresi not edin
  • Bu adresi (genellikle 0x3C) kütüphane kodunuzda kullanın
  • Adres bulunamazsa bağlantıları kontrol edin

Temel Programlama

OLED ekranda metin ve grafik gösterme örnekleri:

• Metin Gösterimi
  • Yazı tipi boyutu ve tarzını tanımlama
  • Metin konumlandırma ve hizalama
  • Farklı boyutlarda yazı gösterme
  • Dinamik veri görüntüleme
• Grafik Çizimi
  • Piksel, çizgi, dikdörtgen ve daire çizimi
  • Bitmap ve ikon gösterimi
  • Veri grafiği oluşturma
  • İlerleme çubukları ve göstergeler
• Ekran Özelliklerini Yapılandırma
  • Kontrast ve parlaklık ayarı
  • Ters renk modu (beyaz zemin, siyah yazı)
  • 90°/180°/270° ekran rotasyonu
  • Kısmi ekran güncellemesi
• Animasyon ve Efektler
  • Frame buffer ile animasyon oluşturma
  • Kayan yazı efektleri
  • Geçiş efektleri ve sayfa değiştirme
  • Basit oyun grafikleri

---

Uygulama Alanları

128x64 0.96 Inch OLED Grafik LCD SSD1306 4 Pin I2C modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Elektronik Hobiler ve DIY Projeler

Hobi elektronik ve kendin yap projeleri için kullanım örnekleri:

• Kontrol Panelleri
  • Arduino tabanlı cihazlar için arayüz
  • 3D yazıcı kontrol ekranı
  • Akıllı ev kontrol merkezi
  • Robot kontrol paneli
• Çevre İzleme Cihazları
  • Sıcaklık ve nem monitörü
  • Hava kalitesi sensör göstergesi
  • Basınç ve yükseklik ölçer
  • Meteoroloji istasyonu ekranı
• Giyilebilir Elektronik
  • Akıllı saat projesi
  • Fitness takip cihazı
  • Bisiklet bilgisayarı
  • Giyilebilir oyun konsolu
• Eğlence Projeleri
  • Retro oyun konsolu
  • Dijital zar
  • Animasyonlu rozet
  • LED matris kontrolörü

Endüstriyel ve Ticari Uygulamalar

Profesyonel ve ticari kullanım alanları:

• Test ve Ölçüm Ekipmanları
  • Taşınabilir voltmetre ve multimetre
  • Sinyal jeneratörü arayüzü
  • Spektrum analizörü
  • Elektronik yük göstergesi
• Endüstriyel Kontrol Sistemleri
  • PLC durum göstergesi
  • Motor kontrol ünitesi ekranı
  • Makine parametre gösterimi
  • Üretim hattı durum monitörü
• Tıbbi Cihazlar
  • Taşınabilir sağlık monitörleri
  • Hasta veri göstergeleri
  • Laboratuvar cihaz ekranları
  • İlaç dozaj göstergeleri
• Tüketici Ürünleri
  • Akıllı ev cihazları
  • Uzaktan kumanda ekranları
  • Müzik ekipmanları
  • Oyuncak ve oyun kontrolörleri

IoT ve Akıllı Ev

Internet of Things ve akıllı ev projeleri için uygulamalar:

• Sensör İzleme İstasyonları
  • Çoklu sensör veri gösterimi
  • Bulut veri göstergeleri
  • Enerji tüketim monitörleri
  • Su ve elektrik kullanım takibi
• Akıllı Ev Kontrolörleri
  • Termostat ekranı
  • Aydınlatma kontrol arayüzü
  • Alarm ve güvenlik sistemi göstergesi
  • Akıllı priz durum ekranı
• Uzaktan İzleme Sistemleri
  • Sera veya akvaryum kontrolörü
  • Bitki sulama sistemi
  • Evcil hayvan besleme monitörü
  • Uzaktan hava durumu istasyonu
• Bilgi Ekranları
  • Toplu taşıma bilgilendirme ekranı
  • Hava durumu ve zaman göstergesi
  • Sosyal medya bildirim ekranı
  • Bitcoin ve kripto para takibi

Eğitim ve STEM

Eğitim ve öğrenim amaçlı uygulamalar:

• Programlama Eğitimi
  • Grafik programlama öğrenimi
  • I2C haberleşme protokolü deneyleri
  • Arduino görsel çıktı projeleri
  • Elektronik devre test göstergeleri
• Interaktif Öğrenme Araçları
  • Fizik deneyi veri gösterimi
  • Kimya ölçüm cihazları
  • Matematik ve istatistik görselleştirmeleri
  • Biyoloji sensör arayüzleri
• Robotik Projeler
  • Robot durum ekranı
  • Sensör veri gösterimi
  • Kullanıcı arayüzü ve kontrol paneli
  • Otonom sistem durum göstergesi
• Bilimsel Gözlem Cihazları
  • Teleskop kontrol ekranı
  • Mikrofon ve ses sensörü görselleştiricisi
  • Enerji dönüşüm deney göstergesi
  • Çevre gözlem cihazları

---

Proje Örnekleri

128x64 0.96 Inch OLED Grafik LCD SSD1306 4 Pin I2C modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Çok Fonksiyonlu Çevre Monitörü

Çeşitli sensörlerle ortam verilerini ölçen ve görselleştiren sistem:

• Gerekli Malzemeler
  • Arduino Nano veya UNO
  • 128x64 0.96 Inch OLED Ekran (I2C)
  • DHT22 Sıcaklık ve Nem Sensörü
  • BMP280 Basınç Sensörü
  • MQ-135 Hava Kalitesi Sensörü
  • LDR (Işık Sensörü)
  • Push butonlar (2-3 adet)
  • 10kΩ dirençler
• Donanım Bağlantısı
  • OLED → Arduino (VCC, GND, SDA, SCL)
  • DHT22 → Arduino (Digital pin)
  • BMP280 → Arduino (I2C bus)
  • MQ-135 → Arduino (Analog pin)
  • LDR ve 10kΩ direnç → Arduino (Analog pin)
  • Butonlar → Arduino (Digital pinler + pull-down dirençler)
• Yazılım Özellikleri
  • Çoklu sayfa yapısı ile farklı sensör verilerini gösterme
  • Grafikler ve ilerleme çubukları ile veri görselleştirme
  • Min/max değerleri kaydetme ve gösterme
  • İstatistiksel analiz (ortalama, eğilim)
  • Butonlarla sayfa değiştirme ve ayar menüsü
• Görsel Öğeler
  • Büyük göstergeler ve rakamlar
  • Sezgisel simgeler ve grafikler
  • Uyarı sembolleri (eşik değerleri aşıldığında)
  • Pil seviyesi göstergesi (batarya ile kullanıldığında)
  • Animasyonlu geçişler

Akıllı Saat Prototipi

Saat, takvim ve bildirim özelliklerine sahip giyilebilir cihaz:

• Gerekli Malzemeler
  • ESP8266 NodeMCU veya Arduino Nano
  • 128x64 0.96 Inch OLED Ekran (I2C)
  • DS3231 RTC (Real Time Clock) Modülü
  • MPU6050 İvmeölçer ve Jiroskop
  • Küçük butonlar (3-4 adet)
  • Lipo batarya (3.7V)
  • TP4056 Şarj Modülü
  • 3D baskılı kasa
• Yazılım Özellikleri
  • Analog ve dijital saat yüzleri
  • Tarih ve takvim görünümü
  • Kronometre ve geri sayım zamanlayıcısı
  • Hava durumu gösterimi (ESP8266 versiyonunda)
  • Adım sayacı (MPU6050 ile)
  • Bildirim gösterimi (Bluetooth veya WiFi üzerinden)
• Kullanıcı Arayüzü
  • Butonlarla menü navigasyonu
  • Bilek hareketi ile ekranı açma (MPU6050 ile)
  • Animasyonlu saat yüzleri
  • Kişiselleştirilebilir temalar
  • Pil durumu ve şarj göstergesi
• Güç Tasarruf Modu
  • Kullanılmadığında ekranı kapatma
  • ESP8266 için deep sleep modu
  • Yalnızca gerektiğinde sensör okuma
  • Ayarlanabilir ekran parlaklığı
  • Pil ömrünü uzatmak için akıllı güç yönetimi

Dijital Multimetre/Elektronik Test Cihazı

Temel elektronik bileşen testleri ve ölçümler yapabilen cihaz:

• Gerekli Malzemeler
  • Arduino Nano veya UNO
  • 128x64 0.96 Inch OLED Ekran (I2C)
  • Rotary Encoder (döner enkoder)
  • Push butonlar (2-3 adet)
  • Dirençler (çeşitli değerlerde)
  • Kapasitörler (çeşitli değerlerde)
  • Transistörler
  • Test terminalleri ve krokodil kablolar
• Ölçüm Özellikleri
  • DC voltaj ölçümü (0-5V direkt, daha yüksek voltajlar için gerilim bölücü)
  • Direnç ölçümü
  • Kapasite ölçümü
  • Transistör testi (hFE, tür belirleme)
  • Diyot ve LED testi
  • Frekans ölçümü
• Kullanıcı Arayüzü
  • Döner enkoder ile fonksiyon seçimi
  • Büyük rakamlar ve birim göstergeleri
  • Grafik ve analog gösterge seçenekleri
  • Minimum/maksimum değer kaydı
  • Kalibrasyon menüsü
• Ek Özellikler
  • Sinyal jeneratörü (PWM ile)
  • Logic probe fonksiyonu
  • Süreklilik (continuity) testi
  • Otomatik kapanma
  • Ölçüm sonuçlarını kaydetme ve karşılaştırma

Retro Oyun Konsolu

Basit oyunları oynayabilen taşınabilir konsol:

• Gerekli Malzemeler
  • Arduino Pro Mini veya Nano
  • 128x64 0.96 Inch OLED Ekran (I2C)
  • Yön tuşları (4 adet push buton)
  • Aksiyon butonları (2 adet push buton)
  • Piezo buzzer
  • 3.7V Lipo batarya
  • Mini devre anahtarı
  • 3D baskılı kasa
• Oyun Sistemi
  • Menü sistemi ve oyun seçimi
  • 2-3 basit oyun implementasyonu (Snake, Tetris, Space Invaders vb.)
  • Yüksek skor tablosu (EEPROM'a kaydetme)
  • Ses efektleri
  • Oyun ayarları ve zorluk seviyesi
• Grafik Motoru
  • Sprite tabanlı karakter ve obje gösterimi
  • Çarpışma algılama
  • Animasyon sistemi
  • Ekran tazeleme optimizasyonu
  • Görsel efektler
• Güç Yönetimi
  • Düşük pil uyarısı
  • Kullanılmadığında otomatik uyku modu
  • Oyun durumunu kaydetme
  • Ayarlanabilir ekran parlaklığı
  • Pil ömrü göstergesi

---

Sorun Giderme ve İpuçları

128x64 0.96 Inch OLED Grafik LCD SSD1306 4 Pin I2C modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

OLED ekran kullanırken sık karşılaşılan problemler:

• Ekran Görüntülenmiyor
  • Sorun: Ekran boş kalıyor veya hiçbir şey göstermiyor
  • Çözüm: I2C adresini kontrol edin (genellikle 0x3C veya 0x3D)
  • Çözüm: VCC ve GND bağlantılarını doğrulayın
  • Çözüm: SDA ve SCL pinlerinin doğru bağlandığını kontrol edin
• Karışık veya Bozuk Görüntü
  • Sorun: Ekranda karmaşık semboller veya bozuk görüntü
  • Çözüm: Ekran başlatma kodunu kontrol edin (doğru ekran boyutu)
  • Çözüm: I2C haberleşme hızını düşürün (bazı ekranlar düşük hızda daha iyi çalışır)
  • Çözüm: Kısa kablolar kullanın ve gürültüyü azaltın
• Ekranda Ghosting (Hayalet Görüntü)
  • Sorun: Önceki görüntülerin izleri ekranda kalıyor
  • Çözüm: Her güncelleme öncesinde display.clearDisplay() kullanın
  • Çözüm: Düzenli aralıklarla tam ekran doldurup temizleyin
  • Çözüm: Uzun süre sabit görüntü göstermekten kaçının
• I2C Haberleşme Hataları
  • Sorun: "No device found" veya "Wire.endTransmission error"
  • Çözüm: I2C tarayıcı ile adresi doğrulayın
  • Çözüm: SCL ve SDA hatlarına 4.7kΩ pull-up dirençleri ekleyin
  • Çözüm: Kablo uzunluklarını kısaltın ve sinyal kalitesini iyileştirin

Performans İyileştirme

OLED ekrandan maksimum performans almak için öneriler:

• Bellek Yönetimi
  • Lokal frame buffer kullanarak ekran güncelleme sayısını azaltın
  • Yalnızca değişen bölgeleri güncelleyin
  • Büyük bitmap görseller yerine çizim fonksiyonlarını tercih edin
  • Sabit metin ve grafikleri PROGMEM'de saklayın
• Hız Optimizasyonu
  • I2C haberleşme hızını maksimuma çıkarın (400kHz)
  • Çift buffer tekniği ile daha akıcı animasyonlar sağlayın
  • Sadece gerektiğinde ekranı güncelleyin
  • drawPixel() yerine drawBitmap() veya fillRect() kullanın
• Ekran Ömrünü Uzatma
  • Kullanılmadığında ekranı kapatın veya uyku moduna alın
  • Piksel burn-in'i önlemek için statik içeriği düzenli olarak değiştirin
  • Maksimum parlaklık yerine orta seviye parlaklık kullanın
  • Ekran koruyucu veya hareketli öğeler ekleyin
• Güç Tüketimi Optimizasyonu
  • Düşük pil durumunda ekran kontrastını azaltın
  • Kullanım modelinize göre yenileme hızını ayarlayın
  • Pasif kullanımda düşük fps, aktif kullanımda yüksek fps
  • Batarya ile çalışan projelerde düzenli aralıklarla ekranı kapatın

Görsel Tasarım İpuçları

Daha etkili ve okunaklı ekran tasarımları için öneriler:

• Font Seçimi ve Metin
  • Küçük ekranlarda sans-serif fontlar daha okunaklıdır
  • 5x7 veya 6x8 pixel fontlar en verimli kullanımı sağlar
  • Çok küçük yazılardan kaçının (minimum 6px yükseklik)
  • Kontrast için metin etrafında boşluk bırakın
• İkon ve Semboller
  • Basit ve tanınabilir ikonlar kullanın
  • 8x8 veya 16x16 boyutunda semboller ideal
  • İkonları online bitmap editörleri ile oluşturabilirsiniz
  • XBM formatı Arduino ile uyumludur
• Ekran Düzeni
  • Ekranı mantıksal bölümlere ayırın
  • Bilgi hiyerarşisine göre öğeleri düzenleyin
  • Scrolling yerine sayfa sistemi kullanın
  • Çerçeveler ve ayırıcılar ile bilgileri gruplandırın
• Kullanıcı Deneyimi
  • Animasyonları asgari düzeyde tutun
  • Durumları görsel ipuçları ile belirtin (dolu/boş semboller gibi)
  • Küçük ekranda veriyi özlü ve anlaşılır şekilde sunun
  • Başarılı tasarımlar için 1:1 prototip testleri yapın

İleri Teknikler

Daha gelişmiş OLED projeleri için teknikler:

• Grafik Hızlandırma Teknikleri
  • Sprite tabanlı animasyon sistemleri
  • Maskeler ile verimli çizim
  • Tile-based (karo tabanlı) ekran güncelleme
  • Bitwise operasyonlar ile hızlı grafik işleme
• Çoklu Ekran Yönetimi
  • Birden fazla OLED'i farklı I2C adresleriyle kullanma
  • I2C multiplexer ile adres çakışmalarını çözme
  • Farklı ekranlara farklı içerikler gösterme
  • Senkronize ekran güncellemeleri
• Özel Font ve Grafik Oluşturma
  • FontEdit gibi araçlarla özel fontlar tasarlama
  • LCD Assistant ile bitmap dönüşümleri
  • Progmem kullanarak flash bellekte grafik saklama
  • Sıkıştırma algoritmaları ile daha fazla grafik depolama
• 3D Teknikler
  • Wireframe 3D model görüntüleme
  • Perspektif projeksiyon
  • Basit 3D oyun motorları
  • Işık ve gölge simülasyonu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
