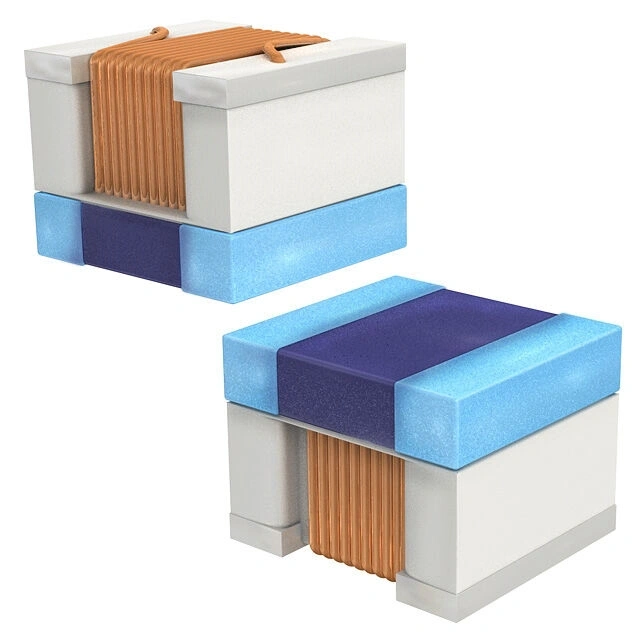

Murata LQW2BASR10J00L 100nH 0805 RF SMD Endüktör
Murata LQW2BASR10J00L, RF haberleşme devreleri, empedans eşleştirme (Impedance Matching), filtreleme ve yüksek frekanslı sinyal uygulamaları için geliştirilmiş yüksek performanslı SMD endüktördür. 100nH endüktans değeri, ±5% toleransı ve 400mA akım kapasitesi sayesinde düşük kayıplı sinyal iletimi sağlayarak kablosuz haberleşme modülleri, RF devreleri ve yüksek frekanslı elektronik sistemlerde güvenilir performans sunar. 0805 (2015 Metric) kompakt paketi sayesinde yüksek yoğunluklu PCB tasarımlarında minimum alan kaplar.
LQW2 serisinin Wirewound (sarımlı) yapıya sahip bu modeli, hava çekirdekli (Air Core) tasarımı sayesinde yüksek kalite faktörü (Q), düşük DC direnç ve yüksek kendinden rezonans frekansı sunar. 1.25GHz kendinden rezonans frekansı sayesinde RF filtreleri, anten eşleştirme devreleri ve yüksek frekanslı sinyal işleme uygulamalarında kararlı ve düşük kayıplı çalışma sağlar.
Teknik Özellikleri
- Model: LQW2BASR10J00L
- Marka: Murata Electronics
- Seri: LQW2
- Ürün Tipi: RF SMD Endüktör (Wirewound Inductor)
- Endüktans: 100nH
- Tolerans: ±5%
- Yapı: Wirewound (Sarımlı)
- Çekirdek Tipi: Air Core
- Koruma: Unshielded (Korumasız)
- Anma Akımı: 400mA
- Maksimum DC Direnci (DCR): 460mΩ
- Q Faktörü: 65 @ 500MHz
- Test Frekansı: 150MHz
- Kendinden Rezonans Frekansı (SRF): 1.25GHz
- Paket Tipi: 0805 (2015 Metric)
- Boyut: 2.09 × 1.53mm
- Yükseklik: Maks. 1.52mm
- Montaj Tipi: SMD (Surface Mount)
- Çalışma Sıcaklığı: -55°C ~ +125°C
- RoHS Uyumlu: Evet
Anahtar Avantajlar
- Yüksek Q faktörü sayesinde RF devrelerinde düşük sinyal kaybı sağlar. Bu da filtreleme ve empedans eşleştirme performansını artırır. Kablosuz haberleşme uygulamalarında sinyal kalitesini korur. Profesyonel RF tasarımları için ideal çözüm sunar.
- 1.25GHz kendinden rezonans frekansı sayesinde geniş frekans aralığında güvenilir şekilde çalışır. Bu da yüksek frekanslı elektronik sistemlerde kararlı performans sağlar. Sinyal bütünlüğünü artırır. Haberleşme devrelerinde verimliliği yükseltir.
- Wirewound ve Air Core yapısı sayesinde düşük DC direnç ile yüksek elektriksel verimlilik sunar. Bu da enerji kayıplarını azaltır. Devre performansını iyileştirir. Uzun süre kararlı çalışma sağlar.
- 0805 SMD paketi sayesinde kompakt PCB tasarımlarına kolayca entegre edilir. Bu da küçük boyutlu elektronik cihazların geliştirilmesini destekler. Otomatik dizgi üretimine uygundur. Seri üretim süreçlerinde yüksek verim sağlar.
Uygulama Alanları
- RF haberleşme modüllerinde kullanılır. Sinyal filtreleme ve empedans eşleştirme işlemlerini gerçekleştirir. Bu da haberleşme kalitesini artırır. Kablosuz sistemlerde güvenilir performans sunar.
- Anten eşleştirme devrelerinde kullanılır. Anten verimliliğinin artırılmasına yardımcı olur. Bu da sinyal iletim ve alım performansını iyileştirir. IoT ve kablosuz iletişim cihazlarında yaygın olarak tercih edilir.
- Yüksek frekanslı filtre ve osilatör devrelerinde kullanılır. Kararlı endüktans değeri sayesinde hassas çalışma sağlar. Bu da elektronik sistem performansını artırır. RF tasarımlarını destekler.
- Endüstriyel elektronik, test ve ölçüm cihazları ile telekomünikasyon ekipmanlarında kullanılır. Düşük kayıplı yapısı sayesinde güvenilir çalışma sunar. Bu da sistem kararlılığını artırır. Profesyonel elektronik projelerde tercih edilir.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur
Paket İçeriği
1 Adet Murata LQW2BASR10J00L 100nH ±5% 400mA 0805 Wirewound RF SMD Endüktör
