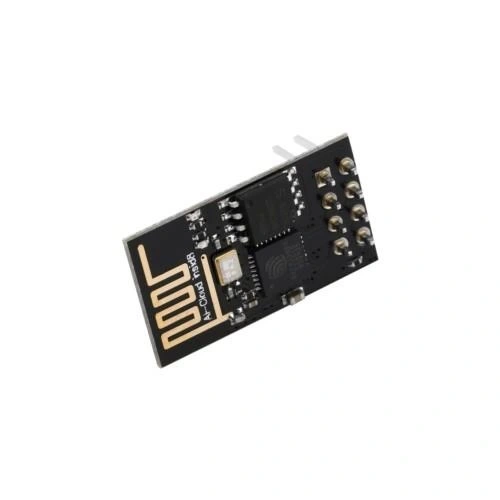

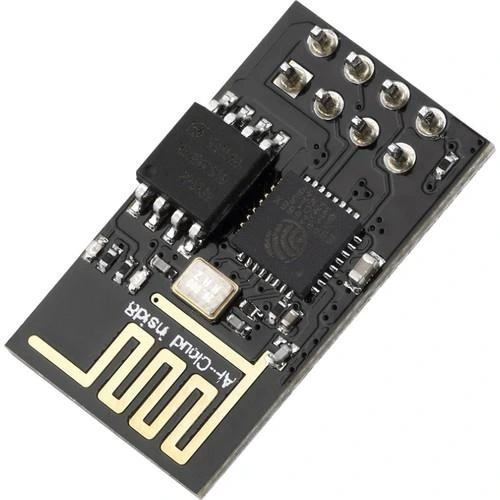

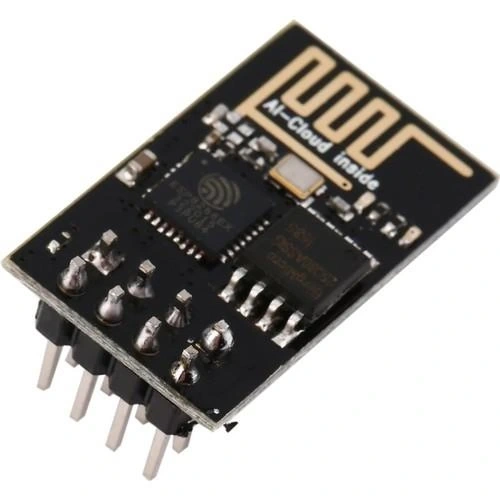

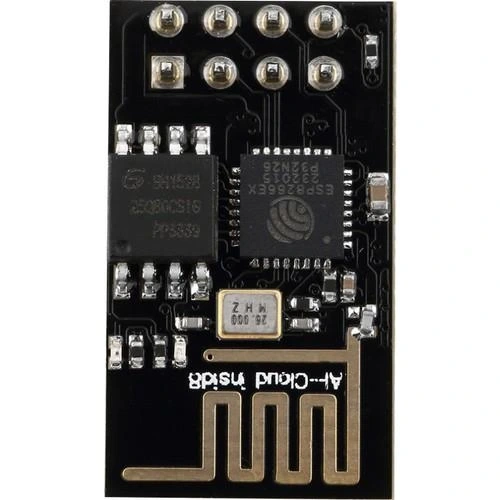

ESP8266 ESP-01 Seri Wifi Kablosuz Verici Modül

ESP8266 ESP-01 Seri WiFi Kablosuz Verici Modül

ESP8266 ESP-01 Seri WiFi Kablosuz Verici Modül, projelerinize kolay ve düşük maliyetle kablosuz bağlantı eklemenizi sağlayan kompakt bir WiFi çözümüdür. Bu güçlü modül, 80MHz hızında çalışan 32-bit işlemcisi ve dahili TCP/IP protokol yığını ile IoT (Nesnelerin İnterneti) projeleriniz için idealdir.

Modül, AT komutları aracılığıyla Arduino ve diğer mikrodenetleyicilerle kolayca haberleşebilir. Sadece dört pini (VCC, GND, TX, RX) bağlayarak projelerinize WiFi bağlantısı ekleyebilirsiniz.

ESP8266 ESP-01, hem bir WiFi istasyonu olarak internete bağlanabilir, hem de kendi erişim noktasını oluşturabilir. Bu özellik, akıllı ev sistemleri, sensör ağları ve uzaktan kontrol uygulamaları için mükemmel bir çözüm sunar.

Kablosuz iletişim projeleri geliştirmek isteyenler için üstün performans ve esneklik sağlayan bu modül, Bluetooth Modüller gibi diğer kablosuz teknolojilerle de entegre edilebilir.

Teknik Özellikler

ESP8266 ESP-01 Seri WiFi Kablosuz Verici Modülün detaylı teknik özellikleri aşağıda listelenmiştir.

• İşlemci: Tensilica L106 32-bit RISC işlemci
• Çalışma Frekansı: 80MHz hızında
• Bellek: 1MB Flash Bellek
• WiFi Standardı: IEEE 802.11 b/g/n
• Frekans Aralığı: 2.4GHz
• Güvenlik Protokolleri: WPA/WPA2
• Ağ Protokolleri: IPv4, TCP/UDP/HTTP/FTP
• Çalışma Modları: İstasyon modu, Erişim Noktası modu, İstasyon+Erişim Noktası
• Maksimum Bağlantı Sayısı: Erişim Noktası modunda 5 cihaz
• Çalışma Voltajı: 3.3V DC (Tolerans ±0.3V)
• Çalışma Akımı: Ortalama 80mA
• Aktarım Gücü: +20dBm (802.11b modunda)
• İletişim Arayüzü: UART / HSPI / I2C / I2S / IR Remote Control
• Veri İletim Hızı: 110-460800bps
• GPIO Sayısı: 2 adet programlanabilir GPIO
• Çalışma Sıcaklığı: -40°C ~ +125°C
• Anten Tipi: PCB üzerinde entegre
• Boyutlar: 25mm x 14mm x 1mm

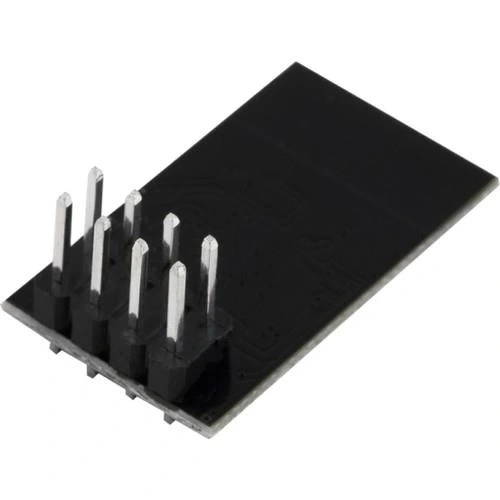

• Pin Dizilimi: 2x4 pin, 2.54mm aralıklı

Bağlantı ve Kullanım

ESP8266 ESP-01 Seri WiFi Kablosuz Verici Modülün bağlantı şeması ve kullanım talimatları.

ESP8266 ESP-01 modülünü Arduino veya diğer mikrodenetleyicilere bağlamak için aşağıdaki pin bağlantılarını kullanabilirsiniz:

• VCC → 3.3V (Kesinlikle 5V kullanmayın!)
• GND → GND
• TX → Arduino'nun RX pini (Seviye dönüştürücü üzerinden)
• RX → Arduino'nun TX pini (Seviye dönüştürücü üzerinden)
• CH_PD → 3.3V (Chip Enable pini, modülü aktif etmek için)
• RST → Normalde bağlanmaz, reset için kullanılabilir
• GPIO0 → Normal çalışma için açık bırakılır, programlama için GND'ye çekilir
• GPIO2 → Genellikle açık bırakılır, GPIO olarak kullanılabilir

AT Komutları ile Temel Kullanım:

ESP8266, seri port üzerinden AT komutları ile kontrol edilebilir. Temel AT komutları şunlardır:

• AT - Modülün çalışıp çalışmadığını test etmek için
• AT+RST - Modülü yeniden başlatmak için
• AT+GMR - Firmware versiyonunu öğrenmek için
• AT+CWMODE=1 - İstasyon moduna geçmek için (1=İstasyon, 2=AP, 3=Her ikisi)
• AT+CWLAP - Etraftaki WiFi ağlarını listelemek için
• AT+CWJAP="ağadı","şifre" - Bir WiFi ağına bağlanmak için
• AT+CIFSR - IP adresini öğrenmek için
• AT+CIPMUX=1 - Çoklu bağlantı modunu etkinleştirmek için
• AT+CIPSTART - TCP/UDP bağlantısı başlatmak için
• AT+CIPSEND - Veri göndermek için
• AT+CIPCLOSE - Bağlantıyı kapatmak için

Programlama:

ESP8266 ESP-01, sadece bir WiFi modülü olarak değil, aynı zamanda bağımsız bir mikrodenetleyici olarak da programlanabilir. Arduino IDE'de programlamak için:

1. Arduino IDE'yi açın ve "Dosya > Tercihler" menüsüne gidin
2. Ek Pano Yöneticisi URL'leri bölümüne şu adresi ekleyin: http://arduino.esp8266.com/stable/package_esp8266com_index.json
3. "Araçlar > Kart > Kart Yöneticisi" menüsünden ESP8266 paketini yükleyin
4. "Araçlar > Kart" menüsünden "Generic ESP8266 Module" seçin
5. ESP8266'yı programlama moduna almak için: CH_PD → 3.3V, GPIO0 → GND, RST → Anlık GND

Uygulama Alanları

ESP8266 ESP-01 Seri WiFi Kablosuz Verici Modülün kullanılabileceği çeşitli projeler ve uygulama alanları.

IoT (Nesnelerin İnterneti) Projeleri

• Akıllı ev otomasyonu sistemleri
• Kablosuz sensör ağları
• Hava durumu istasyonları
• Uzaktan cihaz kontrolü
• Enerji izleme sistemleri
• Bulut tabanlı veri toplama

İzleme ve Kontrol Sistemleri

• Kablosuz güvenlik kameraları
• Akıllı termostatlar
• Sulama kontrolü
• Aydınlatma otomasyonu
• Asansör ve kapı kontrolü
• Fabrika otomasyon sistemleri

Veri İletimi ve İletişim

• WiFi genişleticiler
• Kablosuz seri port köprüleri
• Uzak sensörlerden veri toplama
• Dosya transferi sistemleri
• Mesaj iletim sistemleri
• Mikrodenetleyiciler için internet erişimi

Proje Örnekleri

ESP8266 ESP-01 Seri WiFi Kablosuz Verici Modül kullanılarak yapılabilecek detaylı proje örnekleri.

WiFi Kontrollü Akıllı Priz

Bu projede, ESP8266 ESP-01 modülü kullanarak internet üzerinden kontrol edilebilen bir akıllı priz sistemi geliştirebilirsiniz. Sistem, mobil uygulama veya web arayüzü üzerinden elektrikli cihazları açıp kapatmanıza olanak tanır.

Projenin ana bileşenleri: ESP8266 ESP-01, 5V/3.3V regülatör devresi, röle modülü ve güç kaynağı. ESP8266, bir WiFi ağına bağlanır ve basit bir web sunucusu çalıştırır. Web sunucusu, kullanıcıların prizi kontrol etmek için kullanabilecekleri bir arayüz sunar.

Kullanıcı, akıllı telefonundan veya bilgisayarından web arayüzüne erişerek röleyi açıp kapatabilir. Ayrıca, sistemde zamanlayıcı özelliği ekleyerek belirli saatlerde prizin otomatik olarak açılıp kapanmasını sağlayabilirsiniz. Enerji tüketimini izlemek için bir akım sensörü de eklenebilir. Blynk veya MQTT gibi platformlarla entegre edilerek kontrol özellikleri genişletilebilir.

Kablosuz Hava Durumu İstasyonu

Bu projede, ESP8266 ESP-01 modülü kullanarak internet bağlantılı bir hava durumu istasyonu oluşturabilirsiniz. İstasyon, yerel hava koşullarını ölçer ve verileri bir web sunucusuna veya bulut platformuna aktarır.

Sistem bileşenleri: ESP8266 ESP-01, DHT22 sıcaklık/nem sensörü, BMP280 basınç sensörü, LDR (ışık sensörü) ve bir güç kaynağı. ESP8266, sensörlerden sıcaklık, nem, barometrik basınç ve ışık seviyesi verilerini toplar.

İstasyon, verileri ThingSpeak gibi bir IoT platformuna düzenli aralıklarla göndererek grafik oluşturmanıza ve verileri analiz etmenize olanak tanır. Ayrıca, belirli koşullar oluştuğunda (örneğin, sıcaklık belirli bir değerin üzerine çıktığında) e-posta veya mobil bildirim gönderebilir. ESP8266'nın düşük güç tüketimi modları kullanılarak, istasyon pil ile uzun süre çalışacak şekilde optimize edilebilir.

WiFi Tabanlı Uzaktan Kontrollü Araba

Bu projede, ESP8266 ESP-01 modülü kullanarak WiFi üzerinden kontrol edilebilen bir uzaktan kumandalı araba yapabilirsiniz. Standart RF kontrol sistemlerinden farklı olarak, WiFi sayesinde daha uzun mesafeden ve daha kompleks komutlarla kontrol sağlanabilir.

Araba bileşenleri: ESP8266 ESP-01, L293D motor sürücü, DC motorlar, güç kaynağı (pil) ve bir şasi. ESP8266, bir erişim noktası (AP) olarak yapılandırılarak kendi WiFi ağını oluşturur.

Akıllı telefonda çalışan basit bir web uygulaması veya özel bir mobil uygulama, arabayı kontrol etmek için kullanılır. Kontrol komutları, web tarayıcıdan ESP8266'ya HTTP istekleri olarak gönderilir. Arabanın üstüne bir kamera modülü ekleyerek gerçek zamanlı görüntü aktarımı da sağlanabilir. Sensörler ekleyerek engel algılama, çizgi takibi veya otonom sürüş özellikleri de eklenebilir.

Sorun Giderme ve İpuçları

ESP8266 ESP-01 Seri WiFi Kablosuz Verici Modül kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Modül Yanıt Vermiyor: CH_PD pininin 3.3V'a bağlı olduğundan emin olun. Bu pin, modülü etkinleştirmek için gereklidir.
• AT Komutları Çalışmıyor: Baud hızını kontrol edin, genellikle 115200 veya 9600 bps'dir. Reset atın ve tekrar deneyin.
• WiFi Bağlantı Sorunları: Sinyal gücünü kontrol edin. Güç kaynağının yeterli akım sağladığından emin olun.
• Düzensiz Çalışma: Güç kaynağınızın kararlı olduğundan emin olun. 100-220µF kapasitör ekleyin.
• Programlama Yapılamıyor: GPIO0'ın programlama sırasında GND'ye bağlı olduğunu doğrulayın. Reset butonuna basın.
• Aşırı Isınma: ESP8266 çalışırken ısınabilir. Sürekli veri transferi durumunda ısınma normal. Gerekirse soğutucu ekleyin.
• Seri Port Haberleşme Sorunları: TX/RX bağlantılarının doğru ve seviye dönüştürücü ile bağlandığından emin olun.
• Yüksek Güç Tüketimi: ESP8266, WiFi bağlantısında yüksek akım çeker. Pil ile çalışan projelerde güç tasarrufu modlarını kullanın.

Performans İpuçları

• Kararlı bir 3.3V güç kaynağı kullanın, en az 500mA akım sağlayabilen
• Seri haberleşme için akış kontrolü (flow control) kullanarak veri kaybını önleyin
• Veri gönderme işlemlerinde zaman aşımı sürelerini yeterince uzun tutun
• WiFi sinyalinin güçlü olduğu yerlerde çalıştırın
• Pil ömrünü uzatmak için derin uyku modunu kullanın
• Uzun süreli projeler için daha az güç tüketen ESP-01S veya ESP-12E modüllerini tercih edin
