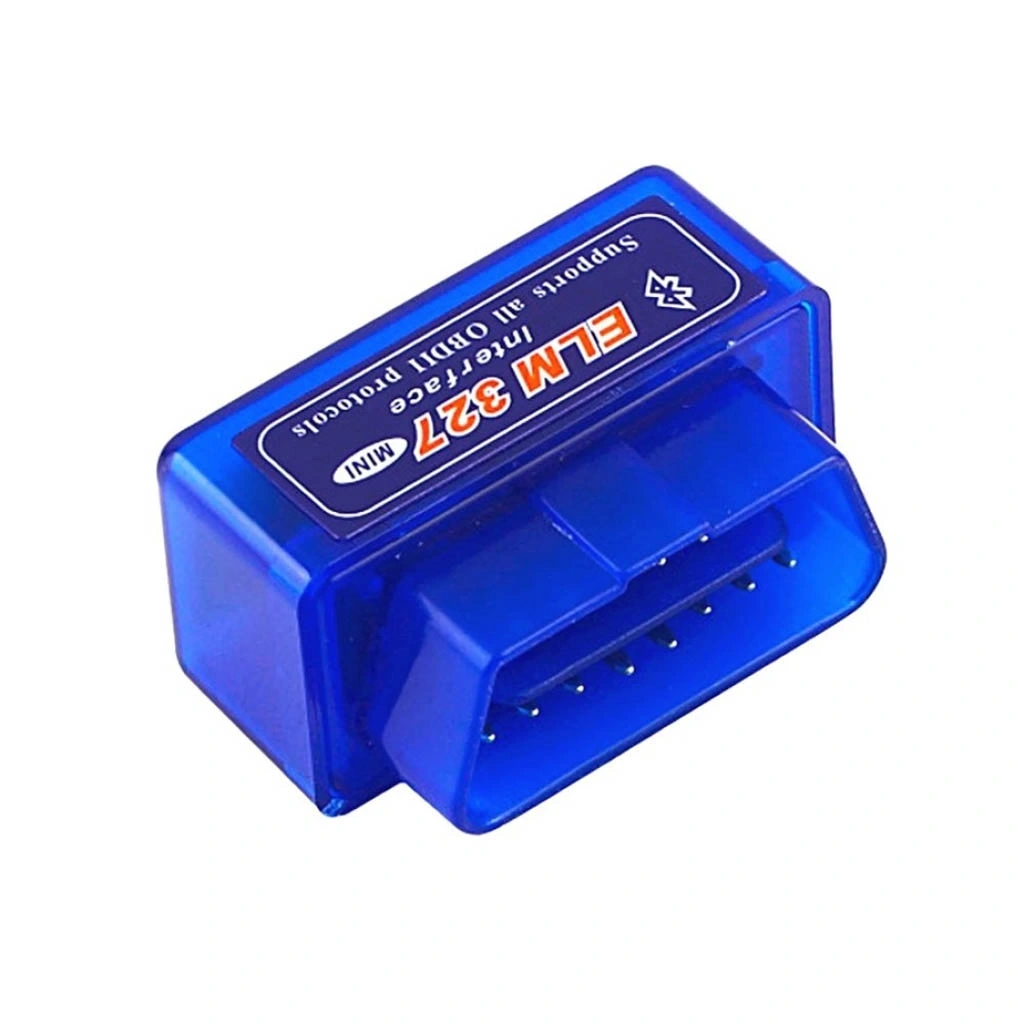

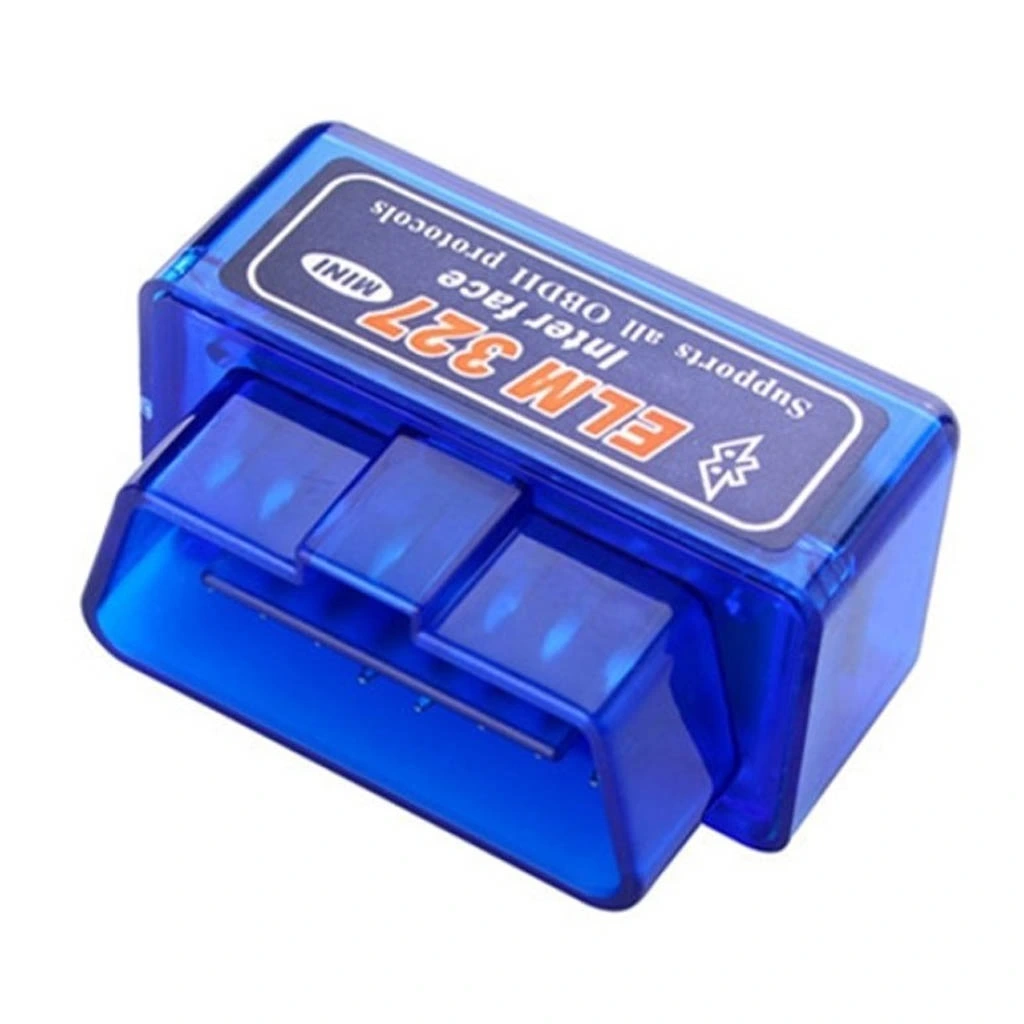

ELM327 Mini V2.1 Bluetooth OBD

ELM327 Mini V2.1 Bluetooth OBD

ELM327 Mini V2.1 Bluetooth OBD, araç diagnostik işlemlerini kablosuz olarak gerçekleştirmenizi sağlayan kompakt ve kullanımı kolay bir araç arıza tespit cihazıdır. Araç bilgisayarına bağlanarak motor, şanzıman, ABS ve diğer kontrol ünitelerinden verileri okuyabilir, hata kodlarını görüntüleyebilir ve silebilirsiniz.

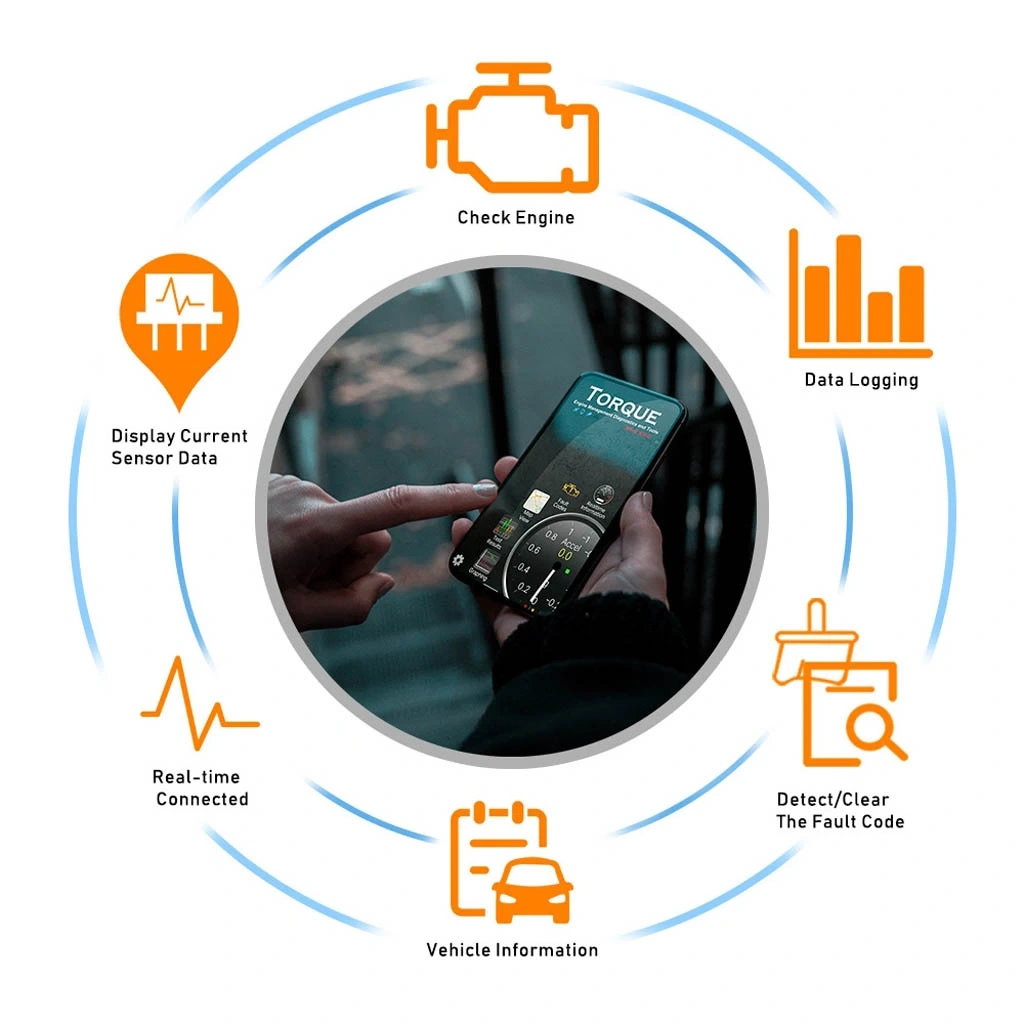

Bluetooth bağlantısı sayesinde akıllı telefonunuz veya tabletiniz üzerinden aracınızın durumunu gerçek zamanlı olarak izleyebilirsiniz. Yakıt tüketimi, motor devri, hız, motor sıcaklığı gibi parametreleri canlı olarak takip edebilir ve araç performansını analiz edebilirsiniz.

ELM327 Mini Bluetooth OBD, Arduino projeleriyle entegre edilebilen güçlü bir araç diagnostik aracıdır. Bluetooth Modüller kategorisinde bulunan bu cihaz, araç verilerini toplamak, akıllı gösterge panelleri oluşturmak veya araç takip sistemleri geliştirmek isteyen elektronik meraklıları için mükemmel bir seçenektir.

Teknik Özellikler

ELM327 Mini V2.1 Bluetooth OBD'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Versiyon: V2.1
• Bağlantı Tipi: Bluetooth
• Bluetooth Mesafesi: 10m (açık alanda)
• Desteklenen Protokoller:
  • ISO15765-4 (CAN)
  • ISO14230-4 (KWP2000)
  • ISO9141-2
  • J1850 VPW
  • J1850 PWM
• Çalışma Voltajı: 12V DC
• Uyumlu Araç Standartları: OBDII/EOBD standartlarını destekleyen tüm araçlar
• Desteklenen İşletim Sistemleri: Android, iOS, Windows
• Desteklenen Uygulamalar: Torque Pro, OBD Auto Doctor, Car Scanner ve diğerleri
• Çip: ELM327 v2.1
• Araç Uyumluluğu: 2000 yılı ve sonrası Avrupa araçları, 1996 yılı ve sonrası ABD araçları
• Göstergeler: Güç, Bağlantı, Araç Haberleşme LED'leri

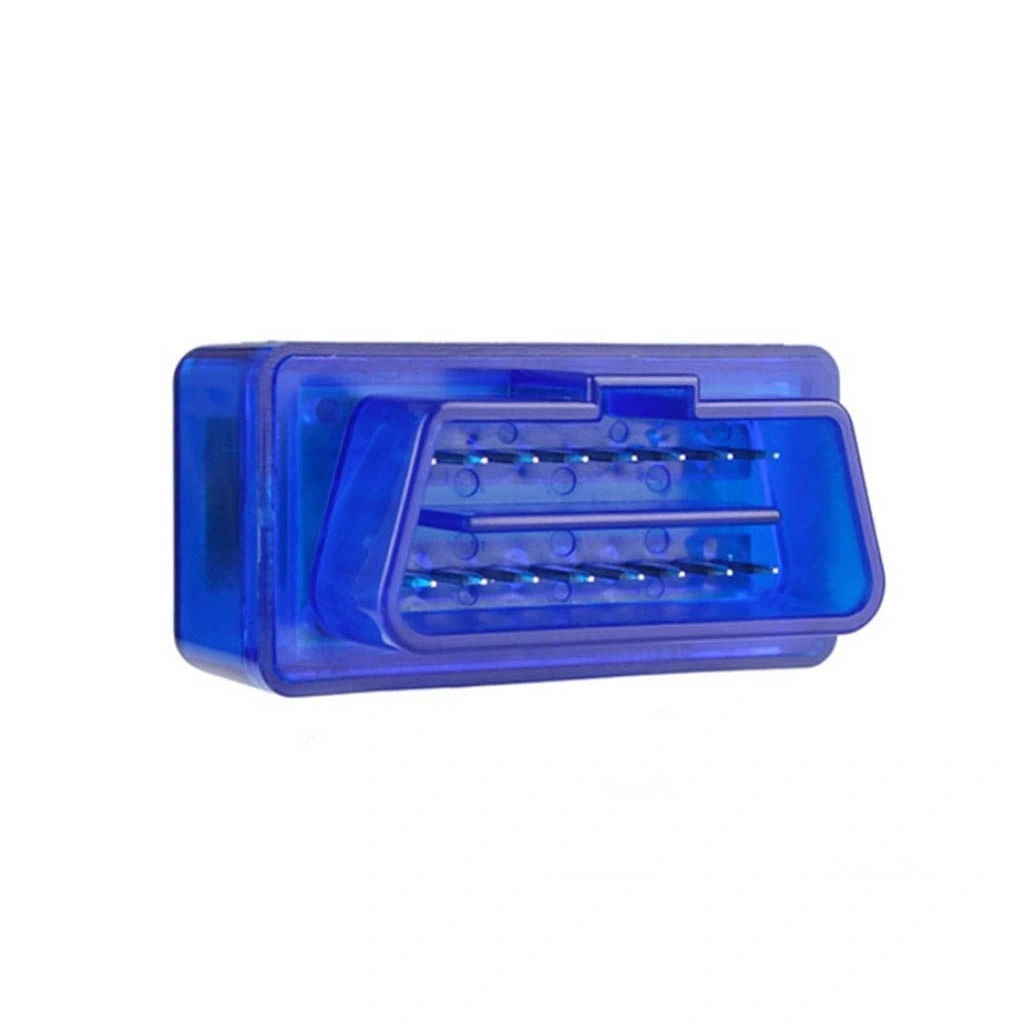

• Konektör Tipi: 16 pin OBD-II
• Boyutlar: Yaklaşık 48mm x 34mm x 23mm
• Ağırlık: Yaklaşık 20g

Bağlantı ve Kullanım

ELM327 Mini V2.1 Bluetooth OBD'nin çeşitli projeler için bağlantı ve kullanım yöntemleri.

ELM327 cihazını kullanmak için aracınızın OBD-II portuna bağlayın. Bu port genellikle direksiyon altında veya orta konsolda bulunur. Cihazı taktıktan sonra, güç LED'i yanacaktır. Ardından akıllı telefonunuzun veya tabletinizin Bluetooth ayarlarından "OBDII" veya benzeri isimle listelenecek cihazı bulun ve eşleştirin. Varsayılan eşleşme şifresi genellikle "1234" veya "0000" olarak belirlenmiştir.

Eşleştirme tamamlandıktan sonra, uyumlu bir OBD uygulaması (Torque Pro, Car Scanner, OBD Auto Doctor vb.) açın ve uygulama içinden cihaza bağlanın. Uygulama, aracınızın elektronik kontrol üniteleriyle iletişime geçecek ve arıza kodlarını, sensör verilerini ve diğer bilgileri görüntüleyecektir.

Arduino projelerinde kullanmak için, ELM327 ile Bluetooth üzerinden haberleşebilen bir Arduino kartı (Arduino Uno + Bluetooth modülü veya Arduino BLE gibi) kullanabilirsiniz. AT komutları ve OBD-II protokolü ile iletişim kurabilir, araç verilerini toplayabilir ve bu verileri projelerinizde kullanabilirsiniz.

Uygulama Alanları

ELM327 Mini V2.1 Bluetooth OBD'nin kullanılabileceği çeşitli projeler ve uygulama alanları.

Araç Diagnostik ve Bakım

• Motor arıza kodlarını okuma ve silme
• Emisyon sistemi kontrolü
• Yakıt tüketimi izleme ve optimizasyon
• Periyodik bakım hatırlatıcıları
• Araç performans analizi
• Sensör verilerinin gerçek zamanlı izlenmesi

Arduino ve DIY Projeleri

• Özelleştirilmiş dijital gösterge panelleri
• Araç veri kayıt sistemleri
• Sürüş alışkanlıklarını analiz eden yazılımlar
• IOT tabanlı araç takip sistemleri
• Yakıt tüketimi optimizasyon projeleri
• Araç performans monitörleri

Profesyonel ve Ticari Uygulamalar

• Filo yönetim sistemleri
• Sürüş davranışı analizi ve eğitimi
• Yakıt tüketimi izleme ve raporlama
• Uzaktan araç teşhis sistemleri
• Sürücü puanlama sistemleri
• Araç bakım takip yazılımları

Proje Örnekleri

ELM327 Mini V2.1 Bluetooth OBD kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino Tabanlı Dijital Gösterge Paneli

Arduino, LCD ekran ve ELM327 modülünü kullanarak özelleştirilmiş bir dijital gösterge paneli oluşturabilirsiniz. Motor devri, araç hızı, motor sıcaklığı ve yakıt tüketimi gibi bilgileri gerçek zamanlı gösteren bu sistem, aracınızın konsoluna monte edilebilir. Arduino kodu, OBD-II protokolü üzerinden veri alışverişi yaparak verileri ekranda görselleştirebilir.

Mobil Araç Takip ve Analiz Sistemi

ELM327 cihazı, GPS modülü ve Arduino tabanlı bir sistem kullanarak aracınızın konum bilgilerini, sürüş alışkanlıklarını ve motor verilerini kaydedebilirsiniz. SD karta veya bulut sistemine aktarılan bu veriler, özel bir yazılımla analiz edilerek yakıt tüketimi optimizasyonu, sürüş iyileştirme önerileri ve bakım planlaması yapılabilir.

Akıllı Ev - Araç Entegrasyonu

ELM327 ve ESP8266/ESP32 WiFi modülü kullanarak aracınızı akıllı ev sistemlerinize entegre edebilirsiniz. Araç eve yaklaştığında garaj kapısını otomatik açma, araç verilerini ev otomasyon sistemine aktarma, yakıt seviyesi düştüğünde hatırlatıcılar gönderme gibi işlevler ekleyebilirsiniz. MQTT protokolü ile verileri paylaşarak farklı platformlar arasında iletişim sağlayabilirsiniz.

Sorun Giderme ve İpuçları

ELM327 Mini V2.1 Bluetooth OBD kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Bağlantı Sorunu: Bluetooth eşleşme sorunu yaşıyorsanız, cihazı OBD portuna tekrar takın, telefonunuzun Bluetooth ayarlarını resetleyin veya farklı bir eşleşme şifresi deneyin (1234, 0000 veya 6789).
• Veri Alamama: Araç kontağı açık olmalıdır (bazı araçlarda motoru çalıştırmak gerekebilir). Ayrıca aracınızın desteklenen protokole sahip olduğundan emin olun.
• Yavaş Veri Aktarımı: ELM327 cihazının kalitesine bağlı olarak veri aktarım hızı değişebilir. Hızlı veri akışı gerektiren uygulamalarda daha yavaş güncelleme hızı ayarlayın.
• Uygulama Uyumsuzluğu: Bazı uygulamalar belirli araç modelleriyle uyumlu olmayabilir. Farklı OBD uygulamaları deneyerek en iyi sonucu veren uygulamayı bulun.

Performans İpuçları

• Araç çalışırken veri toplamak daha doğru sonuçlar verir
• Uzun süreli kullanımda aracın aküsünü etkilememesi için motor çalışır durumda olmalıdır
• Arduino projelerinde veri gönderme aralıklarını optimize edin (çok sık sorgulama yapmayın)
• Uygulamalarda ihtiyacınız olan parametreleri seçerek gereksiz veri akışını azaltın
• Bluetooth bağlantısının kalitesini artırmak için ELM327 cihazına mümkün olduğunca yakın olun
• Cihazın yazılımını güncel tutun ve uyumlu uygulamalar kullanın
