HC05 Bluetooth Serial Modül Kartı 6 Pin Çıkışlı

VoltajPuan : 1.153

Fiyat	:	3,75 USD + KDV
İndirimli Fiyat (%20)	:	3,00 USD + KDV Kazancınız 0,75 USD
KDV Dahil	:	138,35 TL

Ürüne Oy Verin

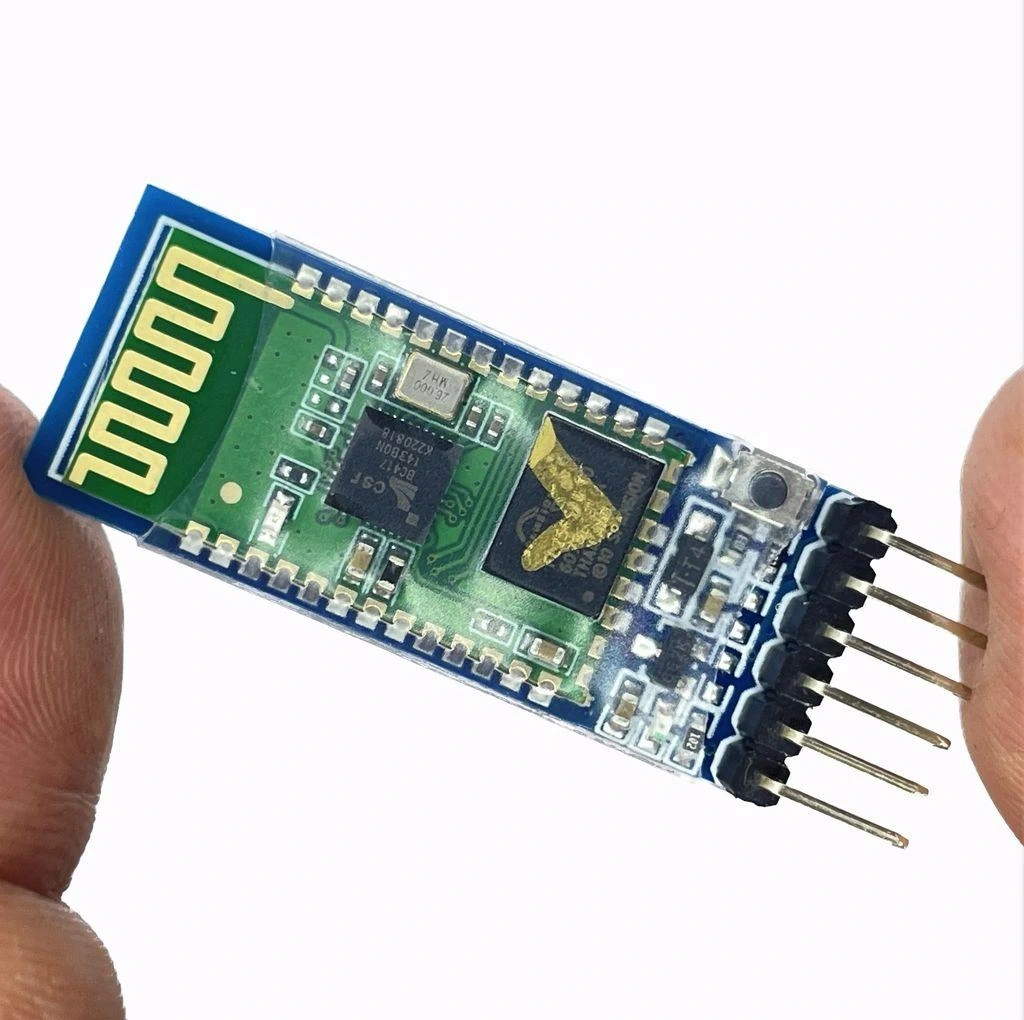

HC-05 Bluetooth Serial Modül Kartı 6 Pin Çıkışlı

HC-05 Bluetooth Serial Modül Kartı, Arduino ve diğer mikrodenetleyici projeleri için kablosuz seri haberleşme imkanı sunan, kullanımı kolay bir Bluetooth modülüdür. SPP (Serial Port Profile) protokolü ile çalışan bu modül, akıllı telefonlar, tabletler veya bilgisayarlar ile projeleriniz arasında güvenilir ve kolay bir kablosuz bağlantı kurmanızı sağlar.

2.4GHz frekans bandında çalışan HC-05, hem master hem de slave modunda çalışabilme özelliğiyle benzersiz esneklik sunar ve 10 metreye kadar etkili iletişim mesafesi sağlar.

Entegre PCB anten ile donatılmış olan bu kompakt modül, gelişmiş Bluetooth 2.0+EDR teknolojisi kullanır ve 2.7V ile 5V arasında çalışabildiği için Arduino, PIC, AVR ve STM32 gibi çeşitli mikrodenetleyici platformlarıyla uyumludur. 6 pinli bağlantı arayüzü sayesinde kolay montaj imkanı sunan HC-05, EN (Enable) pinine sahip olması sebebiyle AT komutlarıyla daha kolay yapılandırılabilir. UART arayüzü üzerinden iletişim kuran modül, varsayılan 9600 baud hızında çalışır ancak 1200bps ile 1382400bps arasında programlanabilir.

HC-05 Bluetooth Serial Modül Kartı, Arduino projelerinize kolayca kablosuz kontrol ve iletişim özelliği eklemek için mükemmel bir çözümdür. Bluetooth Modüller kategorisinde bulunan bu ürün, uzaktan kontrol edilebilen robotlar, IoT projeleri, akıllı ev sistemleri ve kablosuz veri aktarımı gerektiren çeşitli elektronik uygulamalar için ideal bir bileşendir.

Teknik Özellikler

HC-05 Bluetooth Serial Modül Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

Bluetooth Versiyonu: Bluetooth 2.0+EDR (Enhanced Data Rate)
Çalışma Modu: Master veya Slave (AT komutlarıyla yapılandırılabilir)
Çalışma Frekansı: 2.4GHz ISM bandı
Modülasyon Yöntemi: GFSK (Gaussian Frequency Shift Keying)
Emisyon Gücü: ≤4dBm, Sınıf 2
Hassasiyet: ≤-84dBm at 0.1% BER
İletişim Mesafesi: 10 metre açık alanda
Güvenlik: Kimlik doğrulama ve şifreleme
İletişim Protokolü: UART / SPP protokolü
Uart Baud Hızı: 1200bps ~ 1382400bps, varsayılan 9600
Çalışma Voltajı: 3.3V (entegre) / 2.7V-5V (modül kartı)
Çalışma Akımı: Eşleşme sırasında 30-40mA / Veri iletiminde ~8mA
Bekleme Modunda Akım: <2mA
Çalışma Sıcaklığı: -20°C ila +75°C

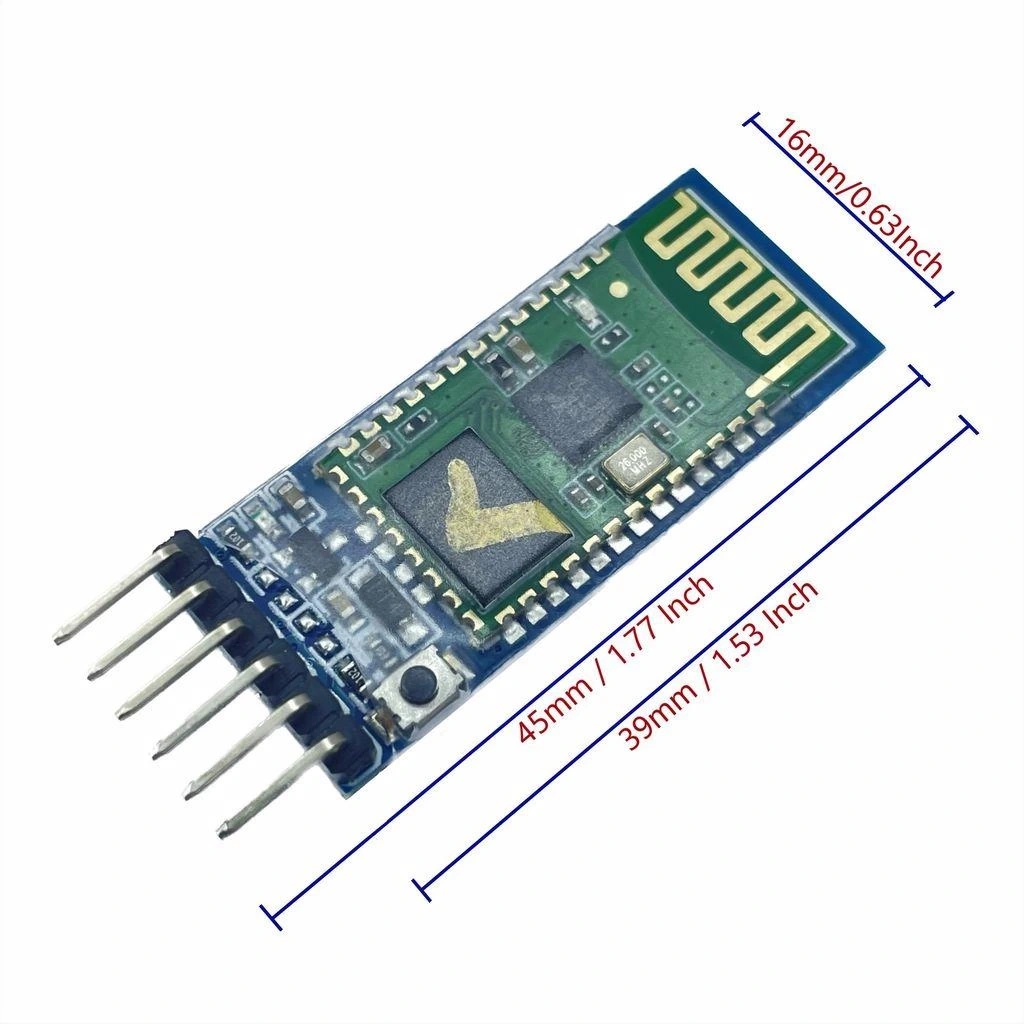

Boyutlar: Yaklaşık 28mm × 15mm × 2.35mm
Anten Tipi: PCB entegre anten

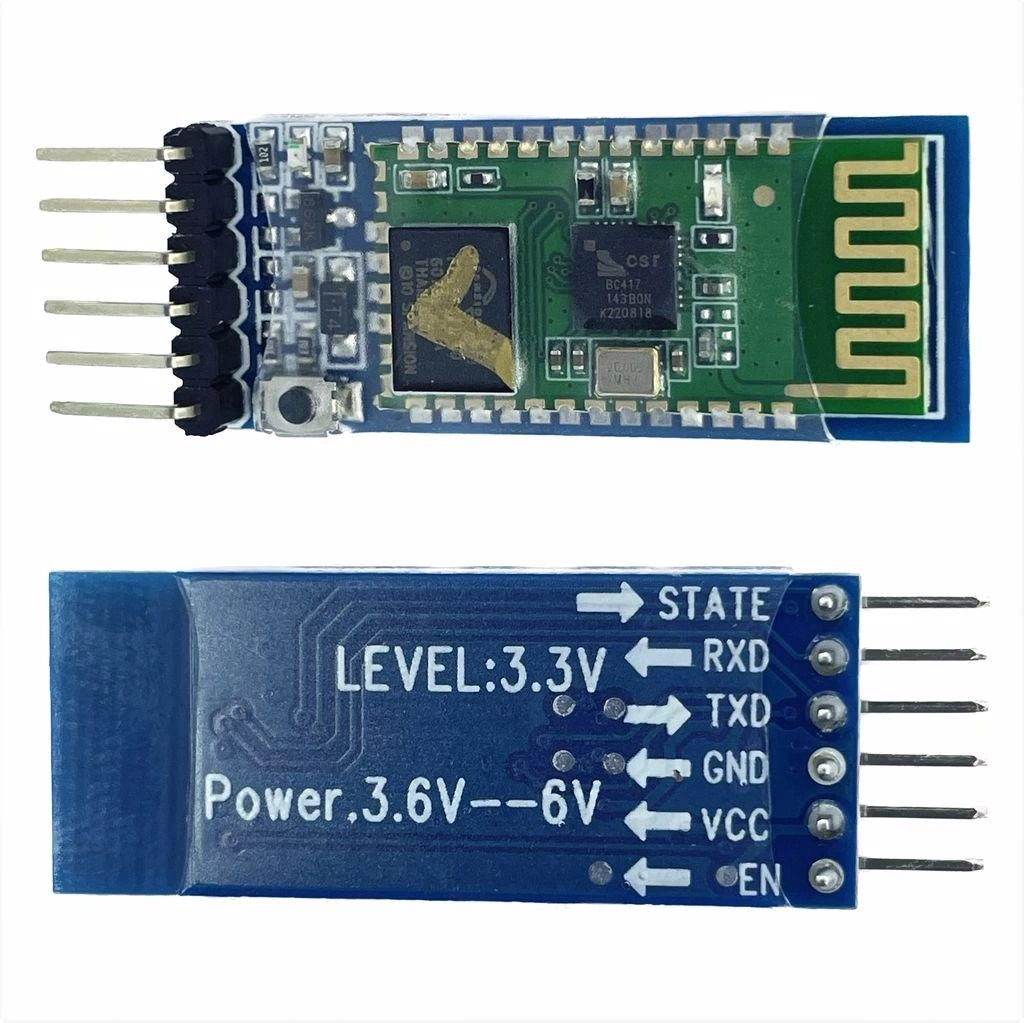

Pin Bağlantıları: 6 pin (STATE, RXD, TXD, GND, VCC, EN)
Haberleşme Mantığı: Şeffaf veri iletimi
AT Komut Modu: EN pini HIGH iken, modül açılırken aktif edilebilir
Eşleşme Şifresi: 1234 (varsayılan, değiştirilebilir)

Bağlantı ve Kurulum

HC-05 Bluetooth Modülünün Arduino ve diğer mikroişlemciler ile bağlantı ve kurulum bilgileri.

İpucu: HC-05 modülünü bağlarken, Arduino'nun RX pinine modülün TX pinini, Arduino'nun TX pinine ise modülün RX pinini bağlayın. Veri alışverişinde çapraz bağlantı gereklidir. AT komut moduna girmek için, modülü beslemeden önce EN pinini HIGH yapın ve 38400 baud hızında bağlanın. Arduino'nun 5V çıkışıyla besliyorsanız, bazı HC-05 modülleri direkt bağlanabilir, ancak ideal olarak 3.3V seviyesinde çalışır. Hassas uygulamalar için seviye dönüştürücü kullanmak daha güvenlidir. Cihazlar arasında ilk bağlantıda eşleştirme şifresi 1234'tür, AT komutlarıyla değiştirilebilir.

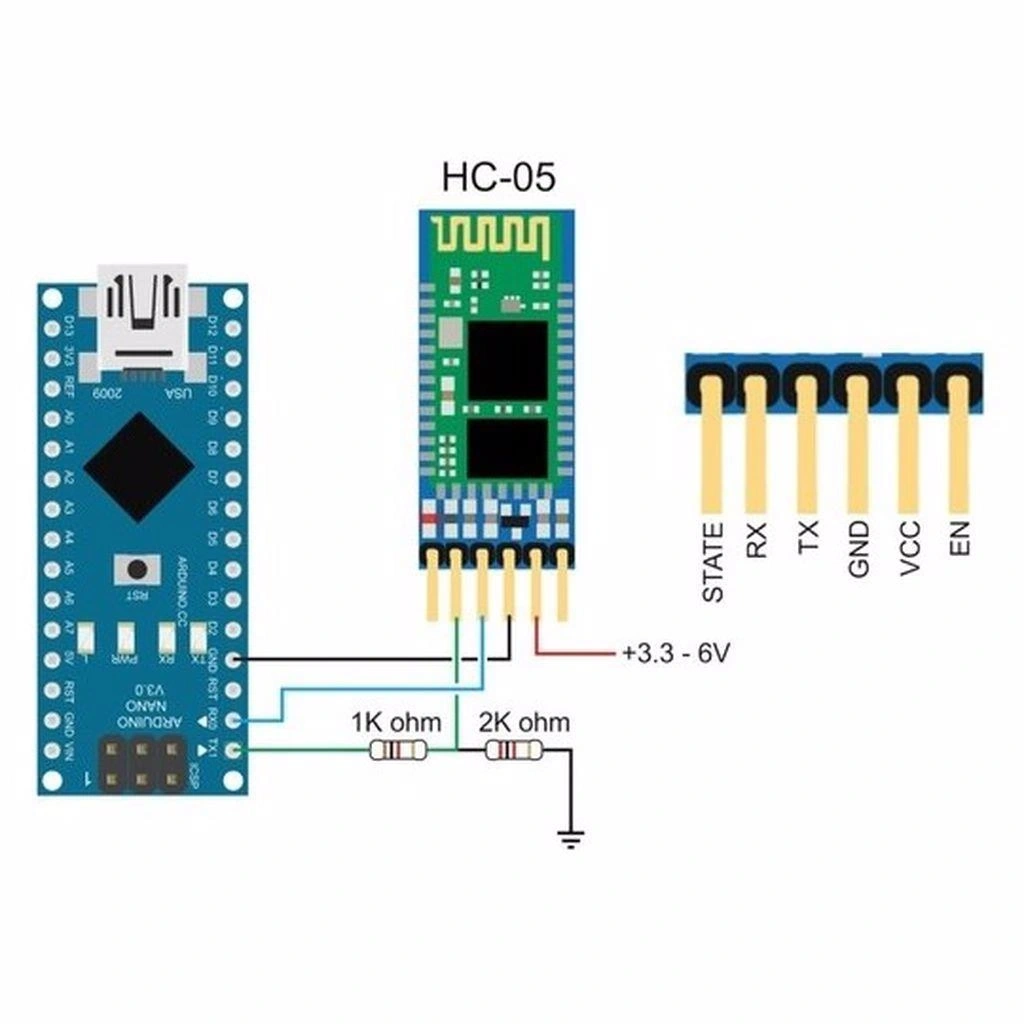

Temel Bağlantı Şeması

HC-05 modülünün Arduino ve diğer mikrodenetleyicilere bağlantı pinleri ve şeması:

Arduino UNO ile Bağlantı
- VCC → Arduino 5V veya 3.3V (3.3V daha güvenli)
- GND → Arduino GND
- TXD → Arduino RX (Dijital Pin 0)* veya SoftwareSerial için seçilen herhangi bir dijital pin
- RXD → Arduino TX (Dijital Pin 1)* veya SoftwareSerial için seçilen herhangi bir dijital pin
- STATE → İsteğe bağlı, bağlantı durumunu izlemek için herhangi bir dijital pin
- EN → İsteğe bağlı, AT komut modu için HIGH yapılmalı
- * Not: Dijital Pin 0 ve 1 Arduino programlama için de kullanıldığından, SoftwareSerial kütüphanesi ile alternatif pinler kullanmanız önerilir.
Seviye Dönüştürücü ile Bağlantı (Önerilen)
- HC-05 RXD → Seviye dönüştürücünün düşük voltaj tarafı → Arduino TX
- HC-05 TXD → Seviye dönüştürücünün yüksek voltaj tarafı → Arduino RX
- Seviye dönüştürücünün düşük voltaj referansı → 3.3V
- Seviye dönüştürücünün yüksek voltaj referansı → 5V
AT Komut Modu için Bağlantı
- Standart bağlantılara ek olarak:
- EN pini → Arduino'dan 3.3V veya 5V (HIGH seviyesi)
- Modül beslemesini kapatıp EN pini HIGH iken tekrar açın
- AT komut modunda Serial Monitor baud hızını 38400 olarak ayarlayın
Güç Gereksinimleri
- Stabil 3.3V güç kaynağı (ideal) veya 5V (tolere edilebilir)
- Yüksek kaliteli voltaj regülatörü veya güç kaynağı kullanın
- Veri iletimi sırasında akım dalgalanmalarını karşılamak için 10µF bypass kapasitör eklenmesi önerilir
- Mobil uygulamalar için en az 100mAh kapasiteli batarya gereklidir

Yazılımsal Kurulum ve AT Komutları

HC-05 modülünün yapılandırılması ve AT komutlarının kullanımı:

AT Komut Moduna Giriş
- Modülü güç kaynağından ayırın
- EN pinini HIGH seviyesine çekin (3.3V veya 5V bağlayın)
- Modülü besleyin (EN pini HIGH iken)
- STATE LED'i 2 saniyede bir yanıp sönmeye başlayacaktır
- Arduino Serial Monitor'ü 38400 baud, Both NL & CR ayarları ile açın
Temel AT Komutları
- AT - Bağlantı testi (cevap: OK)
- AT+VERSION - Firmware versiyonunu gösterir
- AT+NAME=YeniIsim - Bluetooth cihaz adını değiştirir
- AT+PSWD=YeniSifre - Eşleşme şifresini değiştirir (varsayılan: 1234)
- AT+UART=9600,0,0 - Baud hızını 9600'e ayarlar (1. parametre baud hızı)
- AT+ROLE=0 - Slave mod (0=Slave, 1=Master)
- AT+ROLE=1 - Master mod
- AT+CMODE=0 - Belirli bir adrese bağlanma modu (Master için)
- AT+BIND=xxxx,xx,xxxxxx - Belirli bir cihaza bağlanmak için MAC adresi (Master için)
- AT+RESET - Modülü yeniden başlatır
Arduino Yazılım Ayarları
- SoftwareSerial kütüphanesini projenize dahil edin
- HC-05 için RX/TX pinlerini tanımlayın (Dijital pin 0 ve 1 yerine)
- Serial baud hızını modül ayarlarına uygun olarak ayarlayın (varsayılan: 9600)
- Veri gönderimi için Serial.print() veya Serial.write() kullanın
- Veri alımı için Serial.available() ve Serial.read() fonksiyonlarını kullanın
Mobil Uygulama Entegrasyonu
- Android için "Bluetooth Serial Terminal", "Arduino Bluetooth Control" gibi uygulamaları kullanabilirsiniz
- iOS için "Bluetooth Terminal" veya benzer uygulamalar kullanılabilir
- Özel mobil uygulama için MIT App Inventor veya Android Studio ile geliştirme yapılabilir
- Bluetooth bağlantısı için cihaz eşleştirmesi telefonun Bluetooth ayarlarından yapılmalıdır

Sorun Giderme ve Bağlantı Kontrolü

Yaygın bağlantı sorunları ve çözüm yöntemleri:

Bağlantı Sorunlarını Tespit Etme
- STATE LED'ini gözlemleyin: Hızlı yanıp sönme - AT modu, Yavaş yanıp sönme - Bekleme, Çift yanıp sönme - Bağlı
- Multimetre ile güç bağlantılarını ve voltaj seviyelerini kontrol edin
- RX/TX pinlerinin çapraz bağlandığından emin olun
- SoftwareSerial kullanırken doğru pin tanımlamalarını kontrol edin
Yaygın Problemler ve Çözümleri
- Modül tepki vermiyor: Güç ve toprak bağlantılarını kontrol edin
- AT komutları çalışmıyor: EN pininin HIGH olduğunu ve 38400 baud kullandığınızı doğrulayın
- Eşleşme sorunu: Varsayılan şifreyi (1234) kullandığınızdan emin olun
- Veri alınamıyor: RX/TX bağlantılarının doğru olduğunu kontrol edin
Sinyal Kalitesi İyileştirme
- Modül anteninin metal objelerden uzak olduğundan emin olun
- Elektromanyetik girişim kaynaklarından uzak tutun
- İdeal mesafe içinde (10m açık alan) kullanmaya çalışın
- Daha uzun mesafeler için harici anten bağlantısı olan HC-05 modüllerini tercih edin
Güvenlik Önlemleri
- Varsayılan şifreyi (1234) değiştirin
- Mümkünse cihaz adını spesifik bir isimle yeniden adlandırın
- Hassas veri iletiminde ek şifreleme katmanı kullanın
- Bluetooth kapsama alanını sınırlandırmak için düşük güç ayarlarını kullanın (AT komutları ile)

Uygulama Alanları

HC-05 Bluetooth Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Uzaktan Kontrol Projeleri

Bluetooth üzerinden uzaktan kontrol edilebilen sistemler ve uygulamalar:

Mobil Robot Platformları
- Akıllı telefon kontrollü robot araçlar
- RC arabalar ve tekneler için Bluetooth kontrol sistemi
- Kameralı keşif robotları
- Bluetooth ile kontrol edilen drone veya uçan platformlar
Akıllı Ev Otomasyon Kontrolü
- Işık, perde ve elektrikli cihazların mobil kontrol sistemi
- Akıllı termostat ve iklimlendirme kontrolü
- Uzaktan kontrol edilebilen güvenlik sistemleri
- Bluetooth tabanlı akıllı kilit mekanizmaları
Elektronik Oyuncaklar ve İnteraktif Sistemler
- Çocuklar için uzaktan kontrollü eğitici oyuncaklar
- Bluetooth kontrollü minyatür araçlar ve modeller
- İnteraktif sanat enstalasyonları
- Bluetooth tabanlı oyun kontrol cihazları
Hobi ve DIY Projeleri
- Bluetooth kontrollü model uçak ve gemiler
- Uzaktan kontrollü çim biçme makineleri veya bahçe sistemleri
- DIY müzik ve ışık kontrol sistemleri
- Kişiselleştirilmiş elektronik aksesuarlar

Veri İletim ve Sensör Projeleri

Kablosuz veri iletimi ve sensör tabanlı uygulamalar:

Kablosuz Sensör Ağları
- Çevre koşulları izleme sistemleri (sıcaklık, nem, basınç)
- Uzaktan toprak nemi ve sulama sistemleri
- Bluetooth tabanlı hava kalitesi monitörleri
- Ev enerji tüketimi izleme sistemleri
Giyilebilir Teknoloji ve Sağlık İzleme
- Fitness ve aktivite takip cihazları
- Bluetooth tabanlı nabız ve vücut sıcaklığı ölçerler
- Giyilebilir medikal sensör sistemleri
- Sporcu performans analiz cihazları
Endüstriyel İzleme ve Kontrol
- Fabrika ekipman durumu izleme sistemleri
- Arıza teşhis ve bakım bilgi sistemleri
- Güvenlik ve çevre koşulları izleme
- Kablosuz veri toplama ve raporlama sistemleri
Bilimsel Veri Toplama
- Kablosuz meteoroloji istasyonları
- Biyolojik veya çevresel araştırma projeleri için veri toplayıcılar
- Mobil laboratuvar ölçüm cihazları
- Alan araştırmaları için kablosuz sensör sistemleri

IoT ve Akıllı Ev Projeleri

Nesnelerin İnterneti (IoT) ve akıllı ev entegrasyonları:

Akıllı Ev Sensör Ağları
- Hareket, sıcaklık ve nem sensörleri ile ev izleme sistemleri
- Akıllı enerji yönetim sistemleri
- Kapı/pencere sensörleri ve güvenlik izleme
- Bluetooth tabanlı ev asistanı entegrasyonları
Akıllı Cihaz Entegrasyonu
- Geleneksel cihazları Bluetooth ile "akıllı" hale getirme
- Bluetooth kontrollü elektrikli prizler ve anahtarlar
- Ev eğlence sistemleri için kablosuz kontrol
- Bluetooth aracılığıyla akıllı ev merkezi entegrasyonu
IoT Veri Toplayıcılar
- Bluetooth ile cep telefonuna veri aktaran IoT sensörleri
- Yerel IoT ağ geçitleri için Bluetooth bağlantı noktaları
- Batarya ile çalışan kablosuz izleme sistemleri
- Mobil IoT kontrol sistemleri
Ev Otomasyon Kontrol İstasyonları
- Merkezi Bluetooth kontrol panelleri
- Oda-spesifik kontrol sistemleri
- Mobil uygulama-aygıt eşleştirme sistemleri
- Ses asistanı entegrasyonları için Bluetooth arabirimler

Eğitim ve STEM Projeleri

Öğrenciler ve eğitim kurumları için eğitici projeler:

Kodlama ve Elektronik Eğitimi
- Öğrenciler için Bluetooth haberleşme prensipleri eğitim kitleri
- Mobil uygulama-mikrodenetleyici etkileşim projeleri
- Kablosuz sensör ölçümü ve veri görselleştirme eğitimleri
- Protokol ve veri iletişimi öğretim platformları
Robotik Eğitim Platformları
- Bluetooth kontrollü eğitim robotları
- Programlanabilir kablosuz oyuncaklar
- Öğrenci yarışmaları için robotik kontrol sistemleri
- Grup projelerinde kablosuz iletişim ve işbirliği
İnteraktif Bilim Deneyleri
- Kablosuz veri toplama ve analiz sistemleri
- Fizik deneyleri için gerçek zamanlı sensör ölçümleri
- Kimya ve biyoloji laboratuvarları için uzaktan izleme
- Çevre bilimi projeleri için kablosuz veri toplayıcılar
Yenilikçi Okul Projeleri
- Bluetooth tabanlı katılım ve etkileşim sistemleri
- Öğrenci lokasyon ve takip projeleri
- Sınıf içi interaktif öğrenme cihazları
- Grup çalışması için kablosuz iletişim platformları

Örnek Projeler

HC-05 Bluetooth Modülü kullanılarak uygulanabilecek detaylı proje örnekleri.

Bluetooth Kontrollü LED Işık Sistemi

Akıllı telefon üzerinden kontrol edilebilen LED ışık sistemi projesi:

Gerekli Malzemeler
- Arduino UNO veya Nano
- HC-05 Bluetooth Modülü
- RGB LED şerit veya birkaç LED
- MOSFET veya Transistörler (LED sürücü)
- Dirençler ve bağlantı kabloları
- 5V güç kaynağı
- Android telefon ve "Bluetooth Terminal" veya özel uygulama
Proje Özellikleri
- LED'leri açma/kapama kontrolü
- RGB LED için renk seçimi ve ayarı
- Parlaklık kontrolü (PWM)
- Önceden ayarlanmış ışık modları (parti, okuma, film)
- Işık efektleri (yanıp sönme, solma, gökkuşağı)
Yazılım Özellikleri
- Seri komut protokolü tasarımı
- RGB renk değerleri için veri işleme
- PWM parlaklık kontrolü
- Uzaktan alınan komutlara göre LED özelliklerini değiştirme
- Hafızada kayıtlı renk ve efekt profilleri
Uygulama Alanları
- Ev aydınlatma otomasyonu
- Ambiyans ve dekoratif aydınlatma
- TV ve ev sineması için arka plan aydınlatması
- Sanatsal ve sahne aydınlatma uygulamaları

Bluetooth Uzaktan Kontrollü Araba

Akıllı telefon üzerinden kontrol edilebilen RC araba projesi:

Gerekli Malzemeler
- Arduino UNO veya Nano
- HC-05 Bluetooth Modülü
- L298N Motor Sürücü Modülü
- 2 veya 4 adet DC Motor ve tekerlekler
- Araba şasisi
- Batarya paketi (7.4V LiPo veya 6V AA pil paketi)
- Android telefon ve "Arduino Bluetooth RC Car" veya özel uygulama
Proje Özellikleri
- İleri, geri, sağ, sol hareket kontrolü
- Hız kontrolü (PWM ile ayarlanabilir)
- Joystick veya düğme tabanlı kontrol arayüzü
- Opsiyonel: LED farlar ve sinyal ışıkları
- Opsiyonel: HC-SR04 ultrasonik sensör ile engel algılama
Yazılım Özellikleri
- Motor yön kontrolü için komut protokolü
- PWM hız kontrolü
- Çarpışma önleme algoritması (sensör varsa)
- Otomatik mod ve manuel mod seçenekleri
- Batarya durumu izleme ve düşük voltaj uyarısı
Uygulama Alanları
- Eğlence ve hobi projeleri
- Robotik eğitimi
- Uzaktan keşif ve görüntüleme (kamera eklenebilir)
- Programlama ve elektronik öğretim platformu

Kablosuz Hava İstasyonu

Çevre koşullarını izleyen ve telefona aktaran kablosuz sensör istasyonu:

Gerekli Malzemeler
- Arduino UNO veya Nano
- HC-05 Bluetooth Modülü
- DHT22 Sıcaklık ve Nem Sensörü
- BMP280 Barometrik Basınç Sensörü
- LDR (Işık Sensörü)
- Küçük OLED Ekran (opsiyonel)
- LiPo Batarya ve Şarj Modülü
- Android telefon ve veri görselleştirme uygulaması
Proje Özellikleri
- Sıcaklık, nem, basınç ve ışık seviyesi ölçümü
- Verilerin düzenli aralıklarla telefona aktarımı
- Yerel ekranda mevcut ölçüm değerlerini gösterme
- Eşik değeri aşıldığında bildirim gönderme
- Veri kaydetme ve trendi görüntüleme
Yazılım Özellikleri
- Çoklu sensör veri okuması ve işlemesi
- JSON veya CSV formatında veri paketleme
- Düşük güç modları ile batarya optimizasyonu
- Veri filtresi ve hatalı okuma tespiti
- Mobile uygulama ile grafik ve veri görselleştirme
Uygulama Alanları
- Ev hava kalitesi izleme
- Küçük seralarda çevre kontrolü
- Bebek odası izleme sistemleri
- Bilimsel veri toplama projeleri

Bluetooth Sesli Komut Kontrol Sistemi

Telefon üzerinden sesli komutlarla elektronik cihazları kontrol eden sistem:

Gerekli Malzemeler
- Arduino UNO veya Mega
- HC-05 Bluetooth Modülü
- Röle Modülü (4 veya 8 kanallı)
- Güç Kaynağı
- LED Göstergeler
- Android telefon ve sesli komut uygulaması (AMR Voice veya benzer)
Proje Özellikleri
- Sesli komut ile cihazları açma/kapama
- Röle kontrollü elektrikli cihaz yönetimi
- Telefondaki konuşma tanıma ile metin-komut dönüşümü
- Çoklu cihaz ve oda kontrolü
- Güvenlik için şifre koruması
Yazılım Özellikleri
- Komut tanıma ve yorumlama algoritması
- Röle durumu yönetimi
- Geri bildirim mekanizması
- Zamanlama ve otomatik kontrol özelliği
- Kullanıcı tanımlı makrolar ve komut grupları
Uygulama Alanları
- Ev otomasyonu ve akıllı ev sistemleri
- Engelli veya yaşlılar için yardımcı teknoloji
- Ofis ve konferans salonu kontrol sistemleri
- Ellerin serbest kalması gereken ortamlarda uzaktan kontrol

Programlama Rehberi

HC-05 Bluetooth Modülü için detaylı programlama ve yazılım geliştirme rehberi.

Arduino ile Bluetooth İletişim Temelleri

Arduino platformunda Bluetooth iletişim kurulumu ve temel programlama:

SoftwareSerial Kütüphanesi ile İletişim
- SoftwareSerial kütüphanesini projenize dahil edin
- HC-05 için RX/TX pinlerini dijital pinlere atayın
- Baud hızını HC-05 ayarlarına uygun olarak yapılandırın (genellikle 9600)
- Serial.begin() ve bluetoothSerial.begin() ile her iki seri portu da başlatın
- Available() ve read() fonksiyonlarıyla veri varlığını kontrol edin ve okuyun
Veri Gönderimi Yöntemleri
- Tek bir byte göndermek için write() fonksiyonu
- Metin göndermek için print() veya println() fonksiyonları
- Sayısal değerleri göndermek için String dönüşümü veya formatlanmış metin
- Büyük veri paketleri için buffer kullanımı
Veri Alma ve İşleme
- Gelen verileri kontrol etmek için available() fonksiyonu
- Tek byte okumak için read() fonksiyonu
- Tam satır okumak için readStringUntil() kullanımı
- Gelen komutları ayrıştırmak için string işleme fonksiyonları
Bluetooth Bağlantı Durumu İzleme
- STATE pini bağlandıysa, bağlantı durumunu digitalRead() ile izleyin
- Bağlantı durumunu periyodik olarak kontrol ederek sistem davranışını uyarlayın
- Bağlantı kesildiğinde otomatik kurtarma rutinleri oluşturun
- Timeout mekanizması ile kayıp bağlantıları tespit edin

Veri Protokolleri ve Komut Sistemleri

Etkili iletişim için protokol tasarımı ve komut yapılandırması:

Basit Komut Protokolü Tasarımı
- Sabit uzunluklu komut sistemi: "LED:ON", "MOT:FWD" gibi
- Parametre geçişli komutlar: "RGB:255,0,0" (kırmızı renk için)
- Komut ve veri ayrımı için ayırıcı karakterler kullanımı
- Komut doğrulama ve hata bildirimi mekanizması ekleme
JSON Tabanlı Veri Paylaşımı
- ArduinoJson kütüphanesi ile JSON mesajları oluşturma ve ayrıştırma
- {"cmd":"led", "state":"on"} gibi yapılandırılmış veri formatları
- Çoklu parametre ve karmaşık veri yapıları için JSON nesneleri
- İki yönlü JSON iletişimi ile durum ve komut verilerini aktarma
Binary Veri İletimi
- Düşük bant genişliği için ikili veri formatları kullanımı
- Sabit formatlar ve veri yapıları ile kompakt iletişim
- CRC veya sağlama toplamları ile veri bütünlüğünü doğrulama
- Özel başlangıç/bitiş baytları ile paket senkronizasyonu
Güvenli İletişim Teknikleri
- Komut doğrulama ve onay (ACK) sistemi
- Mesaj sıralama numaraları ile paket kaybı tespiti
- Basit şifreleme veya XOR maskeleme ile veri gizliliği
- Kimlik doğrulama ve izinsiz erişim engelleme

Mobil Uygulama Geliştirme

HC-05 ile iletişim kurabilecek mobil uygulamalar geliştirme rehberi:

MIT App Inventor ile Uygulama Geliştirme
- Blok tabanlı programlama ile kolay Bluetooth uygulama geliştirme
- Bluetooth istemci bileşeni ile cihaz bağlantısı ve veri alışverişi
- Düğmeler, kaydırıcılar ve metin kutuları ile kullanıcı arayüzü tasarımı
- Veri gönderme ve alma bloklarını kullanarak komut sistemi oluşturma
Android Studio ile Bluetooth Uygulaması
- BluetoothAdapter ve BluetoothSocket sınıfları ile iletişim kurulumu
- Eşleştirilmiş cihazları listeleme ve bağlantı yönetimi
- Arka plan hizmetleri ile kesintisiz Bluetooth iletişimi
- Veri gönderme ve alma için giriş/çıkış akışları yönetimi
Hazır Uygulamalar ve Özelleştirme
- Bluetooth Terminal ve Bluetooth Controller gibi genel amaçlı uygulamaları kullanma
- Blynk, RemoteXY veya IoT MQTT Dashboard ile kolay arayüz oluşturma
- Hazır uygulamaları projenizin komut protokolüne adapte etme
- Play Store'da bulunan özel Bluetooth kontrol uygulamalarını değerlendirme
Verimli Mobil-Arduino İletişim Tasarımı
- Batarya kullanımını optimize etmek için verimli bağlantı yönetimi
- Veri paketlerini minimize ederek bant genişliği tasarrufu
- Hata işleme ve bağlantı kaybı senaryolarına karşı dayanıklılık
- Kullanıcı deneyimini iyileştiren arayüz tasarımı teknikleri

Sorun Giderme ve İpuçları

HC-05 Bluetooth Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Bağlantı Sorunları ve Çözümleri

Bluetooth bağlantısı ile ilgili yaygın problemleri giderme:

Modül Eşleşmiyor veya Görünmüyor
- Sorun: HC-05 modülü telefonda görünmüyor veya eşleşme başarısız oluyor
- Çözüm: Modülün doğru beslendiğini kontrol edin, LED yanıp sönmelidir
- Çözüm: Varsayılan şifreyi (genellikle "1234") doğru girdiğinizden emin olun
- Çözüm: Modülü sıfırlamak için gücü kesip tekrar verin
Bağlantı Kuruluyor Ancak Veri İletilmiyor
- Sorun: Eşleşme başarılı ancak veri alışverişi yok
- Çözüm: RX ve TX pinlerinin çapraz bağlandığını kontrol edin
- Çözüm: Baud hızının her iki tarafta da aynı olduğunu doğrulayın
- Çözüm: SoftwareSerial pin tanımlamalarının doğru olduğunu kontrol edin
Bağlantı Kararsız veya Kopuyor
- Sorun: Bluetooth bağlantısı sık sık kesiliyor
- Çözüm: Güç kaynağı stabilitesini kontrol edin, filtre kapasitörü ekleyin
- Çözüm: Modül ile cihaz arasındaki mesafeyi ve engelleri azaltın
- Çözüm: EMI kaynaklarından (motorlar, güç kaynakları) uzak tutun
AT Komut Modu Çalışmıyor
- Sorun: AT komutlarına yanıt alınamıyor
- Çözüm: EN pininin HIGH olduğunu ve modülün yeniden başlatıldığını kontrol edin
- Çözüm: Serial Monitor'de baud hızını 38400 olarak ayarlayın
- Çözüm: Serial Monitor'de "Both NL & CR" satır sonu ayarını seçin

Yazılım ve Kod Hataları

Programlama ve kodlama ile ilgili yaygın sorunların çözümleri:

Veri Aktarım Hataları
- Sorun: Gönderilen veriler karışık veya eksik alınıyor
- Çözüm: Veri hızını düşürerek (9600 baud gibi) stabiliteyi artırın
- Çözüm: Veri paketleri arasında kısa gecikmeler ekleyin
- Çözüm: Başlangıç/bitiş belirteçleri kullanarak veri bütünlüğünü sağlayın
Arduino Seri Haberleşme Çakışmaları
- Sorun: Arduino programlama ve Bluetooth iletişimi çakışıyor
- Çözüm: Programlama sırasında Bluetooth modülünü geçici olarak devre dışı bırakın
- Çözüm: Hardware Serial yerine SoftwareSerial kullanın
- Çözüm: RX/TX pinlerini, 0 ve 1 yerine diğer dijital pinlere atayın
Buffer Overflow ve Veri Kaybı
- Sorun: Büyük veri miktarları kaybolabiliyor
- Çözüm: Düzenli olarak seri buffer'ı boşaltın
- Çözüm: Veriyi küçük paketlere bölerek gönderin
- Çözüm: Alındı onayı (ACK) mekanizması ekleyin
Komut Ayrıştırma Hataları
- Sorun: Gelen komutlar düzgün işlenmiyor
- Çözüm: String karşılaştırmalarında case sensitivity'i kontrol edin
- Çözüm: Özel karakterleri ve boşlukları düzgün işleyin (trim() kullanın)
- Çözüm: Sağlam bir komut ayrıştırma algoritması geliştirin

Donanım ve Güç Sorunları

Fiziksel bağlantı ve güç ile ilgili sorunların çözümleri:

Voltaj ve Güç Sorunları
- Sorun: Modül kararsız çalışıyor veya resetleniyor
- Çözüm: Stabil güç kaynağı kullanın, regülatör ekleyin
- Çözüm: VCC ve GND arasına 10µF dekuplaj kapasitörü bağlayın
- Çözüm: Arduino ve HC-05 için ayrı güç kaynakları kullanmayı düşünün
Sinyal Bütünlüğü
- Sorun: Veri iletişiminde parazit veya bozulma oluyor
- Çözüm: Bağlantı kablolarını kısa tutun
- Çözüm: Güç ve sinyal hatlarını ayırın
- Çözüm: RX/TX hatlarına 1k pull-up dirençleri ekleyin
Voltaj Seviye Uyumsuzluğu
- Sorun: HC-05 (3.3V) ve Arduino (5V) arasındaki voltaj farkı sorun oluşturuyor
- Çözüm: RX pini için seviye dönüştürücü veya basit gerilim bölücü devre kullanın
- Çözüm: 3.3V ile çalışan bir Arduino (Pro Mini 3.3V gibi) kullanın
- Çözüm: HC-05'i Arduino'nun 3.3V pininden besleyin
Lehimleme ve Fiziksel Bağlantı Sorunları
- Sorun: Gevşek bağlantılar ve soğuk lehimler
- Çözüm: Tüm lehim bağlantılarını kontrol edin ve gerekirse yeniden lehimleyin
- Çözüm: Yüksek kaliteli jumper kablolar veya lehimlenmiş bağlantılar kullanın
- Çözüm: Titreşimli ortamlarda modülü sabitleyin

Performans İyileştirme İpuçları

HC-05 modülünün daha iyi performans göstermesi için ipuçları:

Bağlantı Kalitesini Artırma
- Modül antenini dikey konumlandırın ve metal yüzeylerden uzak tutun
- Çevrenizdeki diğer 2.4GHz cihazları (Wi-Fi, diğer Bluetooth) minimize edin
- Modülü Arduino veya güç devresinden uzağa yerleştirin
- Daha iyi kapsama için harici antenli HC-05 modüllerini düşünün
Veri İletim Optimizasyonu
- Gönderilecek veri miktarını minimize edin, yalnızca gerekli bilgileri gönderin
- İkili veri formatlarını kullanarak bant genişliğini azaltın
- Gerçek zamanlı veri yerine periyodik güncellemeler kullanın
- Büyük veri yığınları yerine düzenli küçük paketler gönderin
Güç Tüketimini Azaltma
- Kullanılmadığında modülü uyku moduna alın veya güç kesin
- Bağlantı parametrelerini düşük güç tüketimi için optimize edin
- Veri gönderim aralıklarını batarya ömrüne göre ayarlayın
- Enerji verimli kod yazarak Arduino'nun da güç tüketimini azaltın
Güvenliği Artırma
- Varsayılan şifreyi değiştirin
- Cihaz adını jenerik adlar yerine spesifik bir tanımlayıcı ile güncelleyin
- Hassas komutlar için ek şifreleme veya kimlik doğrulama ekleyin
- Önemli işlemler için onay mekanizması oluşturun

Teknik Karşılaştırmalar

HC-05 Bluetooth Modülünün diğer iletişim çözümleriyle karşılaştırması.

HC-05 vs HC-06 Karşılaştırması

İki popüler Bluetooth modülünün özellik ve performans karşılaştırması:

Çalışma Modları
- HC-05: Hem Master hem de Slave modlarında çalışabilir
- HC-06: Sadece Slave modunda çalışır
- Fark: HC-05, iki Arduino'yu birbirine bağlama gibi Master modu gerektiren senaryolarda avantajlıdır
AT Komut Seti
- HC-05: Zengin AT komut seti, EN pini ile kolay erişim
- HC-06: Sınırlı AT komut seti, özel prosedür gerektirir
- Fark: HC-05 daha kapsamlı yapılandırma seçenekleri sunar
Pin Konfigürasyonu
- HC-05: 6 Pin (STATE ve EN pinleri dahil)
- HC-06: 4 Pin (sadece VCC, GND, RX, TX)
- Fark: HC-05'teki extra pinler daha fazla kontrol ve durum izleme sağlar
Fiyat ve Bulunabilirlik
- HC-05: Genellikle biraz daha pahalı
- HC-06: Daha uygun fiyatlı ve yaygın
- Fark: Basit projeler için HC-06 maliyet avantajı sağlar
Önerilen Kullanım Alanları
- HC-05 için: İki Arduino arasında iletişim, karmaşık yapılandırma gerektiren projeler, master kontrolü gerektiren uygulamalar
- HC-06 için: Basit telefon-Arduino iletişimi, minimum yapılandırmayla çalıştırılacak projeler, maliyet odaklı uygulamalar

Bluetooth vs Diğer Kablosuz İletişim Teknolojileri

HC-05 Bluetooth modülünün diğer kablosuz iletişim teknolojileriyle karşılaştırması:

Bluetooth vs Wi-Fi (ESP8266/ESP32)
- Mesafe: Wi-Fi (100m+) > Bluetooth (10m)
- Veri Hızı: Wi-Fi (11-300+ Mbps) > Bluetooth (1-3 Mbps)
- Güç Tüketimi: Bluetooth < Wi-Fi
- Kullanım Kolaylığı: Bluetooth daha basit, Wi-Fi internet erişimi sağlar
- En Uygun Olduğu Durumlar: Bluetooth - kısa mesafeli direkt bağlantı; Wi-Fi - internet bağlantısı gerektiren projeler
Bluetooth vs RF Modüller (nRF24L01)
- Mesafe: nRF24L01 (100m açık alanda) > Bluetooth (10m)
- Veri Hızı: Benzer (1-2 Mbps)
- Güç Tüketimi: nRF24L01 < Bluetooth
- Kullanım Kolaylığı: Bluetooth daha kullanıcı dostu, telefonla doğrudan bağlantı kurabilir
- En Uygun Olduğu Durumlar: nRF24L01 - düşük güç, uzun mesafe; Bluetooth - telefon uygulamaları ile entegrasyon
Bluetooth vs IR İletişim
- Mesafe: Bluetooth (10m) > IR (5-10m)
- Veri Hızı: Bluetooth > IR
- Engellere Tolerans: Bluetooth (duvarlar geçebilir) > IR (görüş hattı gerektirir)
- Güç Tüketimi: IR < Bluetooth
- En Uygun Olduğu Durumlar: IR - basit kumanda uygulamaları; Bluetooth - veri aktarımı, mobil etkileşim
Bluetooth vs LoRa/Zigbee
- Mesafe: LoRa (10km'ye kadar) > Zigbee (100m) > Bluetooth (10m)
- Veri Hızı: Bluetooth > Zigbee > LoRa
- Güç Tüketimi: LoRa/Zigbee < Bluetooth
- Kullanım Kolaylığı: Bluetooth > Zigbee/LoRa
- En Uygun Olduğu Durumlar: LoRa/Zigbee - çok uzun mesafe, düşük güç; Bluetooth - orta veri hızı, kolay telefon bağlantısı

Uygulama Senaryolarına Göre Seçim

Farklı proje türleri için en uygun kablosuz iletişim teknolojisi seçimi:

Telefon Kontrollü Projeler
- En İyi Seçim: HC-05 Bluetooth Modülü
- Neden: Kolay telefon eşleşmesi, birçok Android/iOS uygulaması
- Alternatif: ESP32 (Bluetooth + Wi-Fi)
- Dikkat Edilmesi Gerekenler: iOS cihazlar için BLE (Bluetooth Low Energy) daha uygun olabilir
Uzun Mesafe İletişim Gerektiren Sistemler
- En İyi Seçim: LoRa modülleri veya NRF24L01+PA+LNA
- Neden: Çok daha uzun mesafelerde iletişim sağlarlar
- Alternatif: GSM modülleri (SIM800L gibi)
- Dikkat Edilmesi Gerekenler: Yüksek güç tüketimi, anten gereksinimi
Düşük Güç Tüketimli Sensör Ağları
- En İyi Seçim: Zigbee veya BLE modülleri
- Neden: Çok düşük güç tüketimi, pil ile uzun ömür
- Alternatif: nRF24L01+ düşük güç modunda
- Dikkat Edilmesi Gerekenler: Sınırlı veri hızı, ek protokol karmaşıklığı
İnternet Bağlantılı IoT Projeleri
- En İyi Seçim: ESP8266 veya ESP32
- Neden: Doğrudan Wi-Fi bağlantısı, internet erişimi
- Alternatif: Arduino + Ethernet Shield veya GSM modülü
- Dikkat Edilmesi Gerekenler: Daha yüksek güç tüketimi, Wi-Fi kapsama alanı gereksinimi
Hobi RC Projeleri
- En İyi Seçim: HC-05 Bluetooth (kısa mesafe) veya nRF24L01 (uzun mesafe)
- Neden: Bluetooth telefonla kolay kontrol, nRF24L01 uzun mesafe
- Alternatif: Geleneksel RC vericiler (uzun mesafe için)
- Dikkat Edilmesi Gerekenler: Tepki süresi, menzil ve güvenilirlik

Maliyet ve Kullanım Kolaylığı Analizi

Farklı kablosuz iletişim teknolojilerinin maliyet ve kullanım karşılaştırması:

Maliyet Karşılaştırması
- En Ekonomik: IR alıcı/verici modülleri
- Orta Fiyat: HC-05/HC-06 Bluetooth, nRF24L01
- Yüksek Fiyat: ESP32, Zigbee, LoRa modülleri
- En Pahalı: GSM/GPRS modülleri, profesyonel RF modüller
Başlangıç Seviyesi Kullanım Kolaylığı
- En Kolay: HC-05/HC-06 Bluetooth modülleri
- Orta Zorluk: IR modülleri, nRF24L01
- Daha Karmaşık: ESP8266/ESP32 Wi-Fi modülleri
- İleri Seviye: Zigbee, LoRa, GSM modülleri
Doküman ve Topluluk Desteği
- Mükemmel Destek: HC-05 Bluetooth, ESP8266/ESP32
- İyi Destek: nRF24L01, IR modülleri
- Orta Destek: HC-12, Zigbee
- Sınırlı Destek: Bazı LoRa modülleri, özel RF çözümleri
Toplam Sahip Olma Maliyeti (Ek Donanım, Güç, Bakım)
- HC-05 Bluetooth: Düşük başlangıç maliyeti, orta güç tüketimi, telefon uygulamaları genellikle ücretsiz
- ESP8266/ESP32: Orta başlangıç maliyeti, yüksek güç tüketimi, sunucu/bulut hizmetleri gerekebilir
- nRF24L01: Düşük başlangıç maliyeti, çok düşük güç tüketimi, ek alıcı/verici donanımı gerekir
- GSM Modülleri: Yüksek başlangıç maliyeti, orta güç tüketimi, sürekli SIM kart aboneliği gerekir

İlgili Ürün Kategorilerimiz

Arduino

HC-05 Bluetooth modülüyle Arduino projelerinizi geliştirin. Kablosuz kontrol, veri transferi ve uzaktan izleme sistemleri için Arduino kartları, sensörler ve diğer modüller bu kategoride. Arduino UNO, Mega, Nano ve diğer tüm geliştirme kartlarını ve uyumlu aksesuarları keşfedin.

Ürünleri İncele →

Bluetooth Modüller

Çeşitli Bluetooth haberleşme modülleri ile projelerinize kablosuz iletişim özellikleri ekleyin. HC-05, HC-06, HM-10 (BLE), HC-12 gibi modüller ve bunlarla uyumlu anten, adaptör ve diğer aksesuarlar bu kategoride. Mobil uygulama kontrollü projeler için ideal çözümler bulabilirsiniz.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.

Kalite Güvencesi: Test edilmiş ve onaylanmış, güvenilir HC-05 Bluetooth modülleri.
Teknik Destek: Ürün kullanımı ve projeleriniz konusunda uzman desteği.
Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo.
Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler ve aksesuarlar.
Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma.
Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri.
Proje Desteği: Blog ve forum ile bilgi paylaşımı, proje rehberleri.
Toplu Alım İmkanı: Eğitim kurumları ve büyük projeler için özel fiyatlandırma.

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

HC-05 Bluetooth modülü ne kadar mesafede çalışır?

HC-05 modülü açık alanda yaklaşık 10 metre mesafeye kadar iletişim sağlayabilir. Duvarlar ve engeller bu mesafeyi kısaltabilir.

HC-05 modülünün default şifresi nedir?

HC-05 modülünün varsayılan şifresi genellikle '1234'tür. AT komutları ile bu şifre değiştirilebilir.

HC-05 ile HC-06 arasındaki fark nedir?

HC-05 hem master hem slave modunda çalışabilirken, HC-06 sadece slave modunda çalışır. HC-05 daha fazla AT komutu destekler ve 6 pine sahiptir.

HC-05 modülü AT komut moduna nasıl alınır?

Modülün EN pinini HIGH yapın, gücü kapatıp açın ve Serial Monitor'ü 38400 baud hızında, Both NL & CR ayarıyla açın.

HC-05 modülünün Arduino'ya bağlantısı nasıl yapılır?

VCC→5V/3.3V, GND→GND, TXD→Arduino'nun RX pini, RXD→Arduino'nun TX pini. SoftwareSerial kullanarak alternatif pinler de atanabilir.

HC-05 modülü iPhone ile kullanılabilir mi?

iPhone'lar genellikle sadece BLE (Bluetooth Low Energy) cihazlarıyla çalışır. HC-05 klasik Bluetooth kullandığından iPhone ile doğrudan bağlantı genellikle mümkün değildir.

HC-05 modülünün ismi nasıl değiştirilir?

AT modunda iken 'AT+NAME=YeniIsim' komutunu göndererek. Modülü AT moduna almak için EN pinini HIGH yapın ve modülü yeniden başlatın.

Bluetooth modülü neden bağlantı kuramıyor?

Güç bağlantısını, mesafeyi ve parazit kaynaklarını kontrol edin. Cihazın eşleşme modunda olduğundan ve doğru şifrenin kullanıldığından emin olun.
