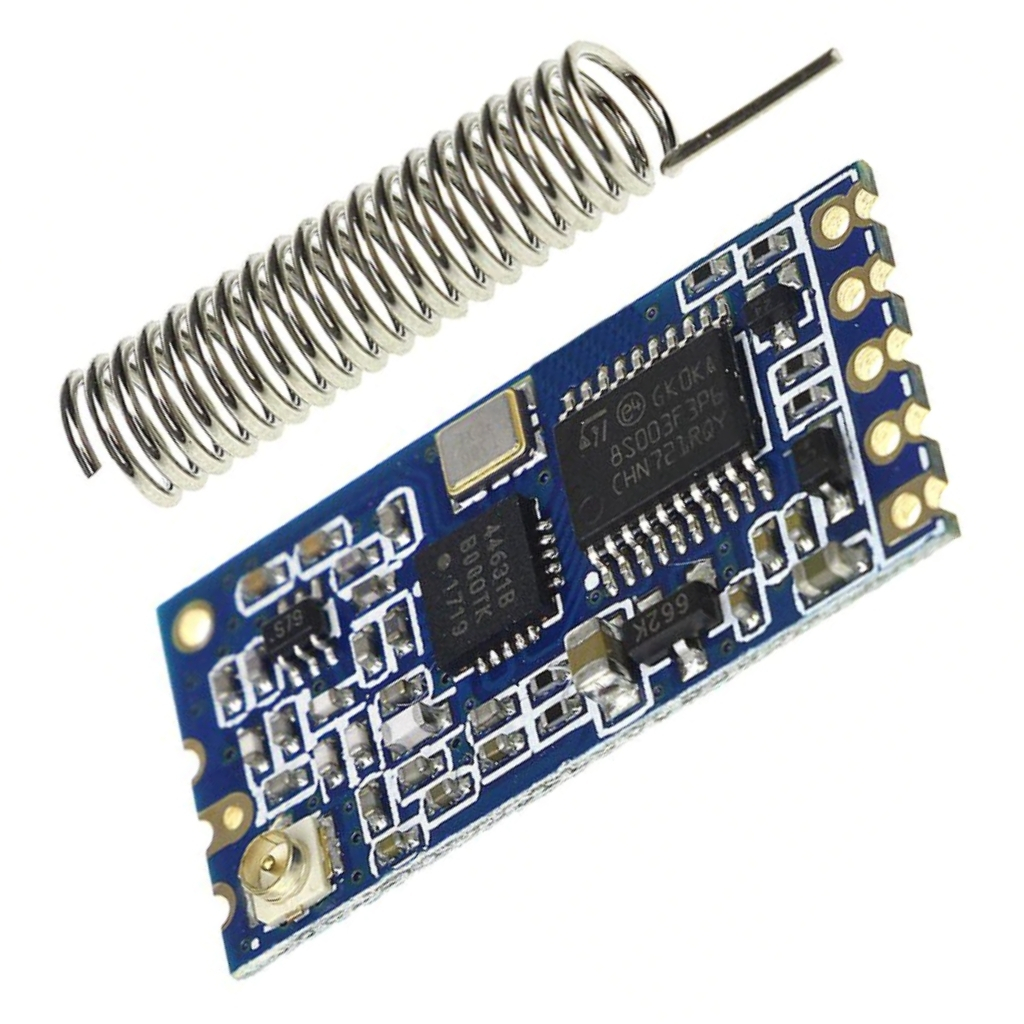

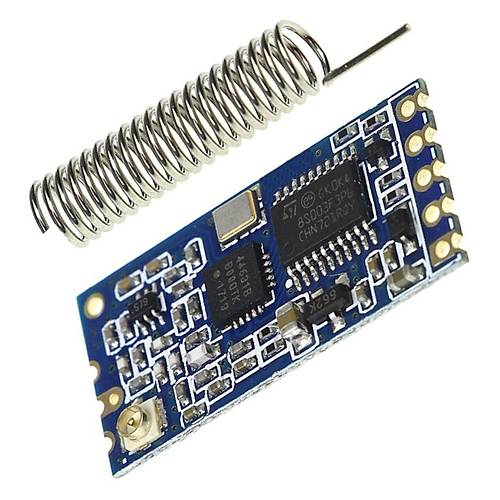

HC-12 Kablosuz Seri Port Modülü 433Mhz 1000m Menzil
HC-12 Kablosuz Seri Port Modülü, 433MHz frekans bandında çalışan ve açık alanda 1000 metreye kadar iletişim mesafesi sağlayan kompakt bir kablosuz haberleşme çözümüdür. Geleneksel kablo bağlantılarına alternatif olarak, iki nokta arasında kablosuz seri veri iletimi sağlar.
UART arayüzü ile kolayca kontrol edilebilen bu modül, Arduino ve diğer mikrodenetleyici platformlarıyla uyumlu çalışarak, prototipleme ve IoT projelerinde kablosuz veri aktarımı için ideal bir çözüm sunar.
Düşük güç tüketimi ve farklı çalışma modları sayesinde pil ile çalışan projelere uygun olan HC-12 modülü, voltaj dönüştürücüler ile birlikte kullanılarak çeşitli güç kaynaklarından beslenebilir.
Teknik Özellikler
HC-12 Kablosuz Seri Port Modülü 433Mhz 1000m Menzil'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Çalışma Frekansı: 433.4-473.0 MHz
- Modülasyon Tipi: GFSK
- Maksimum İletişim Mesafesi: 1000m (açık alanda, ideal koşullarda)
- Çalışma Gerilimi: 3.2V-5.5V DC
- Çalışma Akımı:
- İletim Modunda: ~100mA (maksimum)
- Alıcı Modunda: ~8mA
- Uyku Modunda: ~80μA
- Veri İletişim Arayüzü: UART (TTL seviyesi)
- Veri İletim Hızı: 1200-115200bps (ayarlanabilir)
- Verici Gücü: 1-100mW (ayarlanabilir, 20dBm maksimum)
- Çalışma Modları: FU1-FU4 (farklı güç ve hız ayarları)
- Kanal Sayısı: 100 kanal (ayarlanabilir)
- Şifreleme: Yok (veri şifrelemesi dahil değil)
- Anten Tipi: Bakır tel spiral anten (ipek anti-oksit kaplama)
- Anten Konektörü: Dahili sabit anten

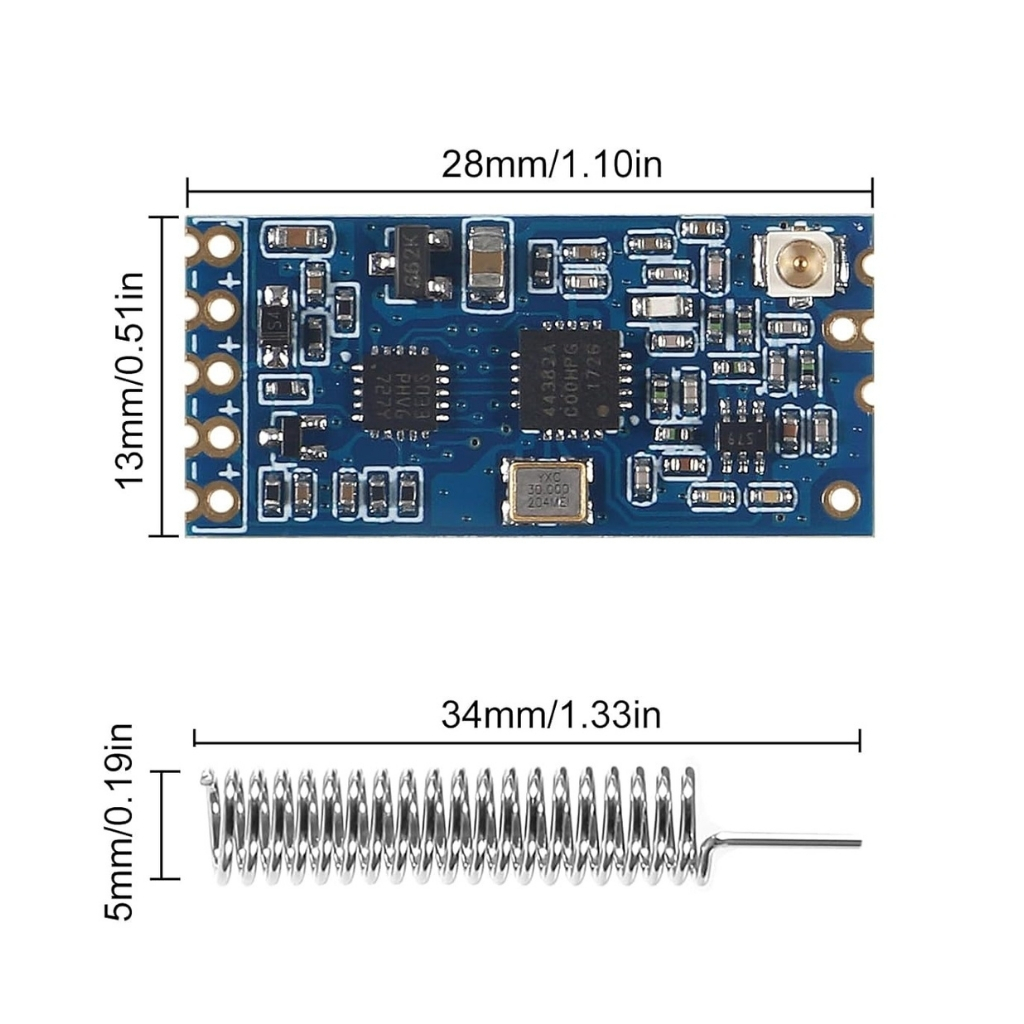

- PCB Boyutları: 27.8mm × 14.4mm × 4mm
- Çalışma Sıcaklığı: -40°C ila +85°C
- Pin Sayısı: 5 pin
- İşaretleme Hassasiyeti: -117dBm@1200bps
- AT Komut Kontrolü: Destekler
Kullanım Alanları
HC-12 Kablosuz Seri Port Modülü 433Mhz 1000m Menzil'in kullanılabileceği çeşitli alanlar ve proje örnekleri.
Uzak Sensör Ağları
- Tarımsal sensör uygulamaları
- Çevresel izleme sistemleri
- Hava durumu istasyonları
- Su seviyesi ve kalitesi izleme
- Toprak nem ve sıcaklık sensörleri
Uzaktan Kontrol Sistemleri
- Ev otomasyonu kontrol üniteleri
- Uzaktan kumandalı robotlar
- Model araç/uçak kontrolü
- Sulama sistemleri kontrolü
- Aydınlatma otomasyonu
Veri İletim Projeleri
- Kablosuz seri terminal bağlantıları
- Endüstriyel makine haberleşmesi
- Kablosuz veri kaydediciler
- İki nokta arası veri köprüleri
- Güvenlik sistemleri
Avantajlar ve Özellikler
HC-12 Kablosuz Seri Port Modülü 433Mhz 1000m Menzil'in sağladığı avantajlar ve çözümler.
- Uzun Menzil: Açık alanda 1000 metreye kadar iletişim
- Düşük Güç Tüketimi: Pil ile çalışan projelere uygun
- Kolay Entegrasyon: Standart UART arayüzü ile basit bağlantı
- Çoklu Çalışma Modu: Farklı güç/hız kombinasyonları
- Kanallar Arası Geçiş: 100 farklı kanal seçeneği
- Çift Yönlü İletişim: Tam çift yönlü veri transferi
- Kompakt Boyut: Küçük projelere entegrasyon kolaylığı
- AT Komut Seti: Basit programlama ve konfigürasyon
- Geniş Voltaj Aralığı: 3.2V-5.5V ile çeşitli sistemlere uyum
- Uyku Modu: Düşük enerji tüketimi için enerji tasarrufu modu
Kurulum ve Bağlantı
HC-12 Kablosuz Seri Port Modülü 433Mhz 1000m Menzil'in kurulum ve bağlantı süreci hakkında bilgiler.
İpucu: İletişim mesafesini artırmak için modülleri yerden yüksekte ve engelsiz konumlandırın.

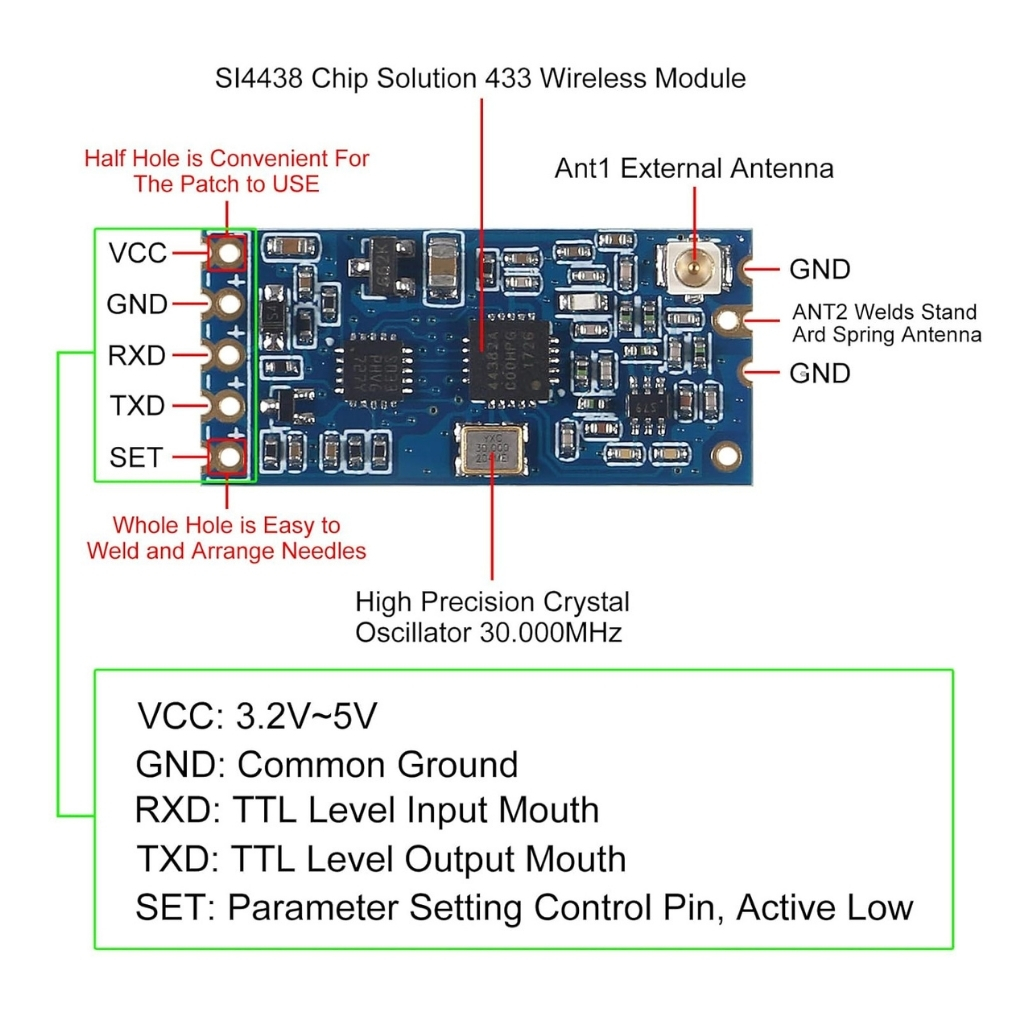

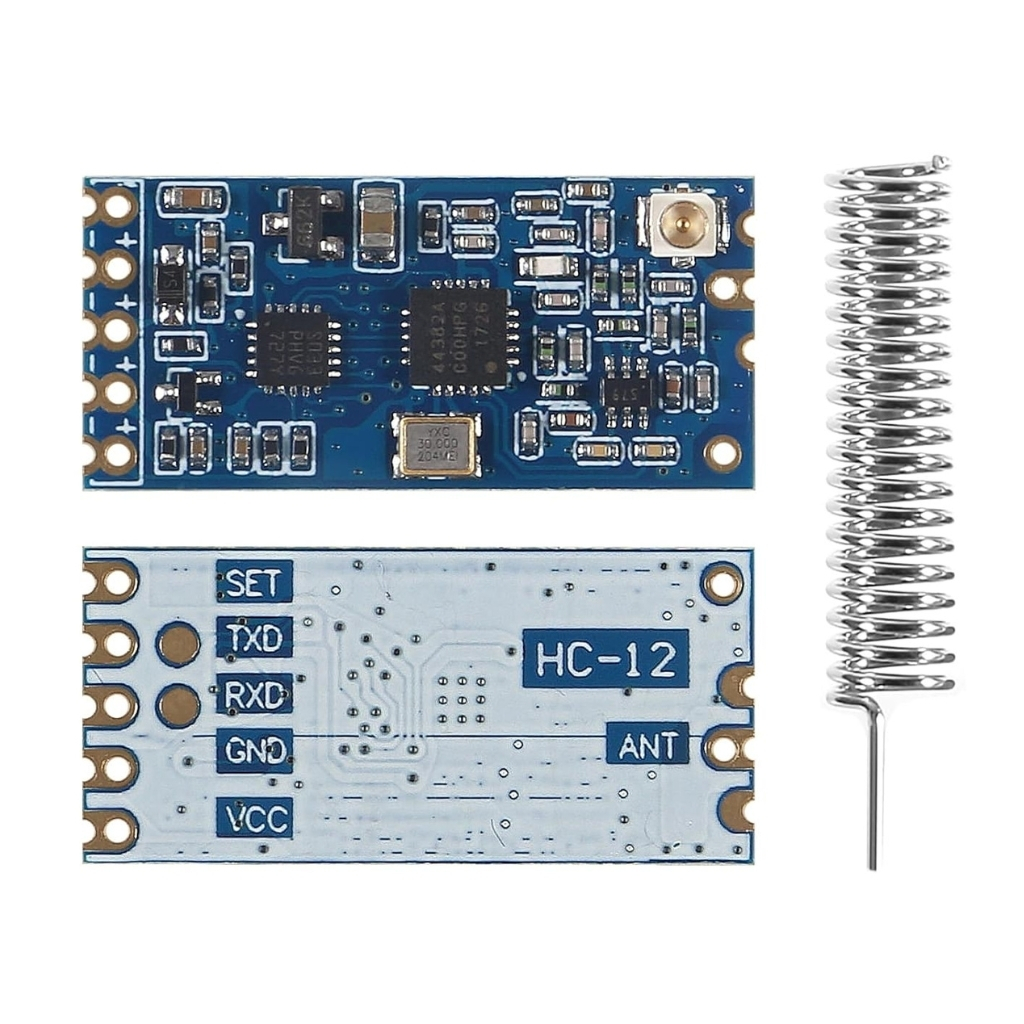

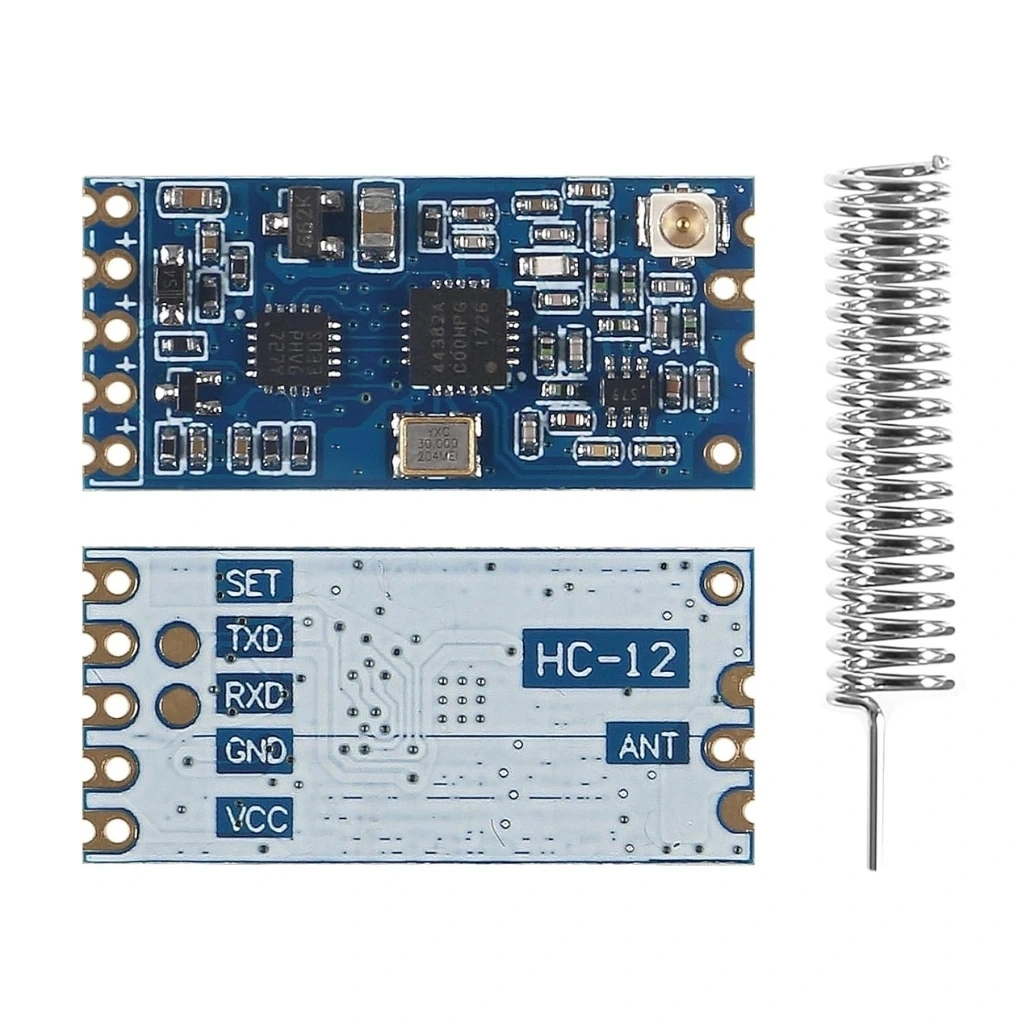

HC-12 modülü pinleri ve işlevleri:
- VCC: 3.2V-5.5V güç kaynağı
- GND: Toprak bağlantısı
- RXD: UART veri girişi (mikrodenetleyicinin TX pinine bağlanır)
- TXD: UART veri çıkışı (mikrodenetleyicinin RX pinine bağlanır)
- SET: Ayar modu kontrol pini (LOW = AT komut modu, HIGH = normal çalışma modu)
Arduino ile temel bağlantı şeması:
- HC-12 VCC → Arduino 5V veya 3.3V
- HC-12 GND → Arduino GND
- HC-12 RXD → Arduino dijital pin (örn. pin 2, yazılımsal seri için)
- HC-12 TXD → Arduino dijital pin (örn. pin 3, yazılımsal seri için)
- HC-12 SET → Arduino dijital pin (örn. pin 4, konfigürasyon için)
Modül konfigürasyonu için AT komutları:
- AT: Bağlantı testi
- AT+Bxxxx: Baud rate ayarı (örn. AT+B9600 = 9600bps)
- AT+Cxxx: Kanal ayarı (001-100 arası)
- AT+FUx: İletim modu ayarı (FU1-FU4)
- AT+Px: İletim gücü ayarı (1-8 arası)
- AT+DEFAULT: Fabrika ayarlarına sıfırlama
Konfigürasyon adımları:
- SET pinini LOW seviyesine çekerek AT komut moduna geçin
- Seri terminal üzerinden AT komutlarını gönderin
- Ayarlar tamamlandıktan sonra SET pinini HIGH seviyesine çekerek normal çalışma moduna geçin
- Her iki modülü aynı kanal ve baud rate'e ayarlayın
Sorun Giderme ve İpuçları
HC-12 Kablosuz Seri Port Modülü 433Mhz 1000m Menzil kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- İletişim Sorunu: Her iki modülün aynı kanal ve baud rate'e ayarlandığından emin olun
- Düşük Menzil: Güç seviyesini artırın, engelleri azaltın, modülleri yükseğe konumlandırın
- AT Komutları Çalışmıyor: SET pininin doğru şekilde LOW seviyesine çekildiğini kontrol edin
- Veri Kaybı: Baud rate'i düşürün veya FU modunu değiştirerek daha güvenilir iletişim sağlayın
- Çevresel Parazit: Farklı bir kanal seçerek parazit olan frekanslardan uzaklaşın
Verimli Kullanım İpuçları
- Maksimum mesafe için FU1 modunu kullanın (düşük veri hızı, yüksek hassasiyet)
- Pil ömrünü uzatmak için veri gönderimi yokken uyku modunu kullanın
- İç mekanda menzili artırmak için modülleri metal yüzeylerden ve elektriksel gürültü kaynaklarından uzak tutun
- İletişim güvenilirliğini artırmak için veri paketlerine basit bir kontrol toplamı (checksum) ekleyin
- Uzun mesafeli iletişim için yönlü anten kullanmayı düşünün
- Düşük veri hızlarında daha uzun menzil elde edilir, uygulamanız için minimum gerekli hızı kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ile projelerinizi kolayca hayata geçirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve kablosuz haberleşme modülleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
HC-12 modülü gerçekten 1000m menzile ulaşabilir mi?
Açık alanda, engel olmadan, yükseltilmiş konumda ve ideal hava koşullarında 1000m menzile ulaşabilir. Şehir ortamında bu mesafe 100-200m civarına düşer.
Çalışma modları (FU1-FU4) arasındaki fark nedir?
FU1: Düşük hız (1200bps), uzun menzil. FU2: Orta hız (2400bps), orta menzil. FU3: Yüksek hız (4800bps), kısa menzil. FU4: En yüksek hız (9600bps), en kısa menzil.
Bu modül Bluetooth veya WiFi ile haberleşebilir mi?
Hayır, HC-12 sadece başka bir HC-12 modülü ile 433MHz frekansında haberleşir. Bluetooth veya WiFi protokolleriyle uyumlu değildir.
Veri aktarım hızı ne kadardır?
Çalışma moduna göre 1200bps ile 115200bps arasında değişir. Yüksek hızlarda menzil düşer, düşük hızlarda menzil artar.
İki noktadan fazla haberleşme mümkün müdür?
Evet, aynı kanalda bulunan tüm HC-12 modülleri birbirlerinin iletişimini alabilir. Temel bir yayın (broadcast) sistemi kurulabilir.
Kablosuz iletişim güvenli midir?
HC-12 dahili şifreleme içermez. Güvenlik gerektiren uygulamalarda, veriyi iletmeden önce mikrodenetleyici seviyesinde şifreleme yapmanız önerilir.
Anten değiştirilebilir mi?
Standart model üzerindeki spiral anten sabittir. Ancak bazı versiyonlarda SMA konektör bulunur veya mevcut anteni söküp harici anten bağlantısı yapılabilir.
HC-12 pil ile ne kadar süre çalışır?
Veri iletim sıklığına ve moda bağlı olarak değişir. 1000mAh pil ile uyku modunda yaklaşık 1-2 ay, sürekli iletimde birkaç saat çalışabilir.
