NodeMCU ESP8266 0.96 Inch OLED Wifi Geliştirme Modülü Micro USB

NodeMCU ESP8266 0.96 Inch OLED Wifi Geliştirme Modülü Micro USB

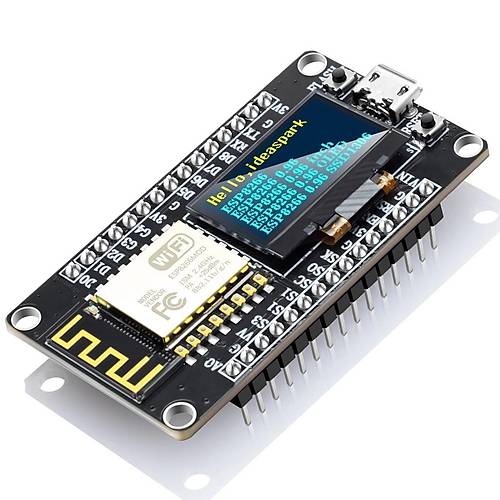

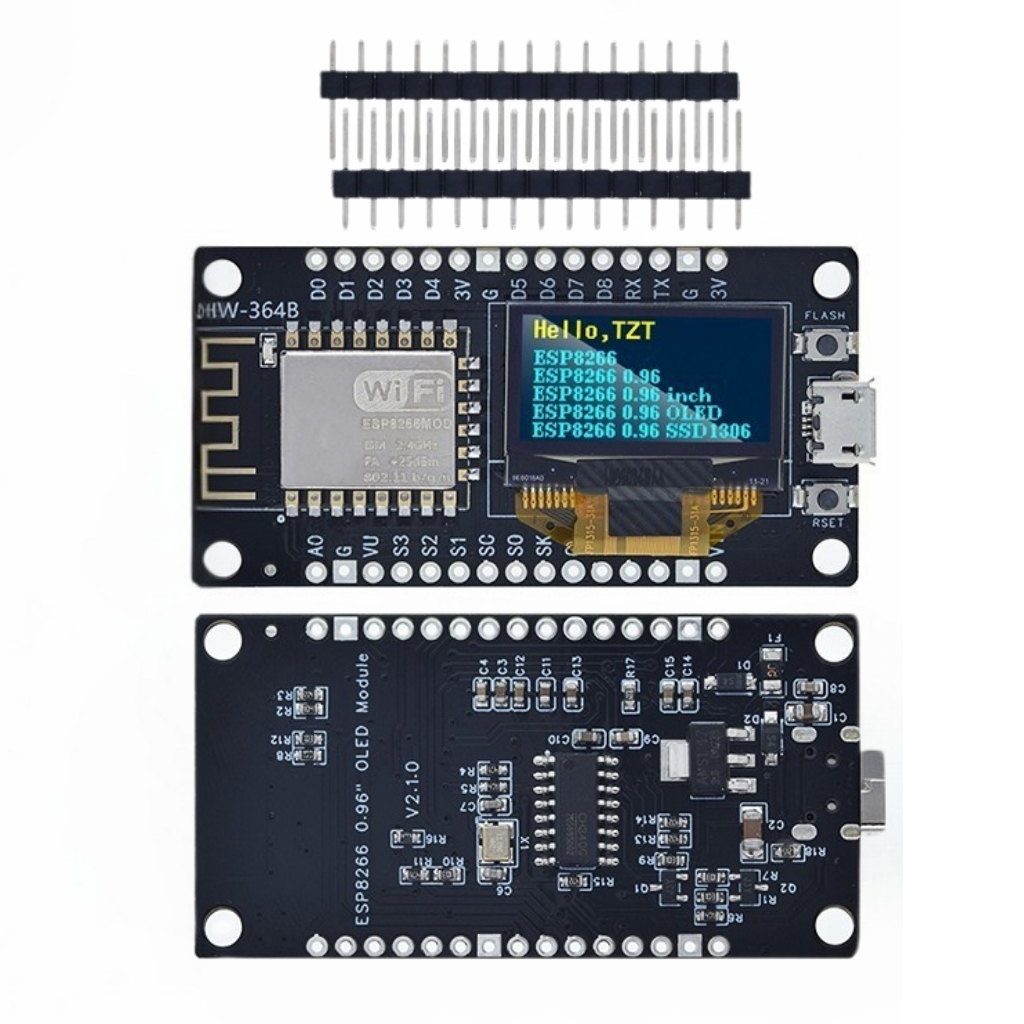

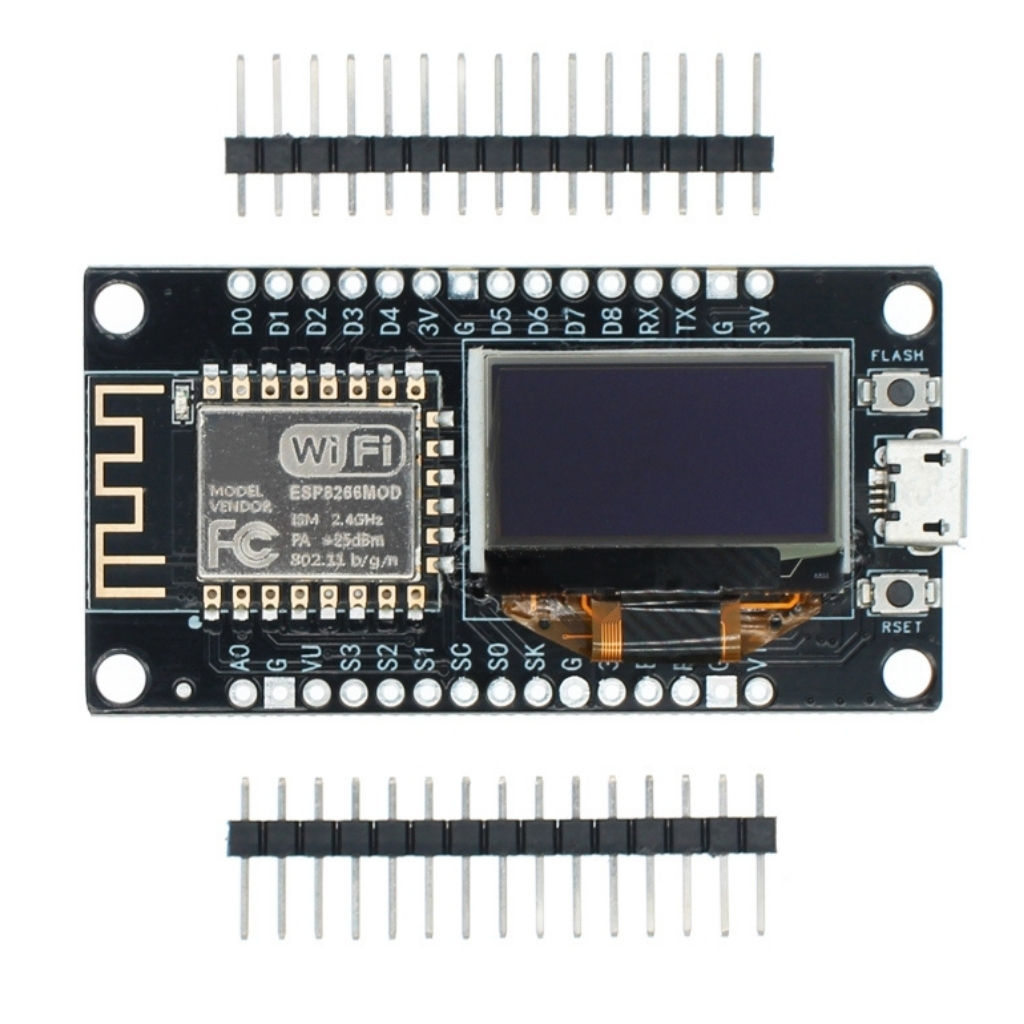

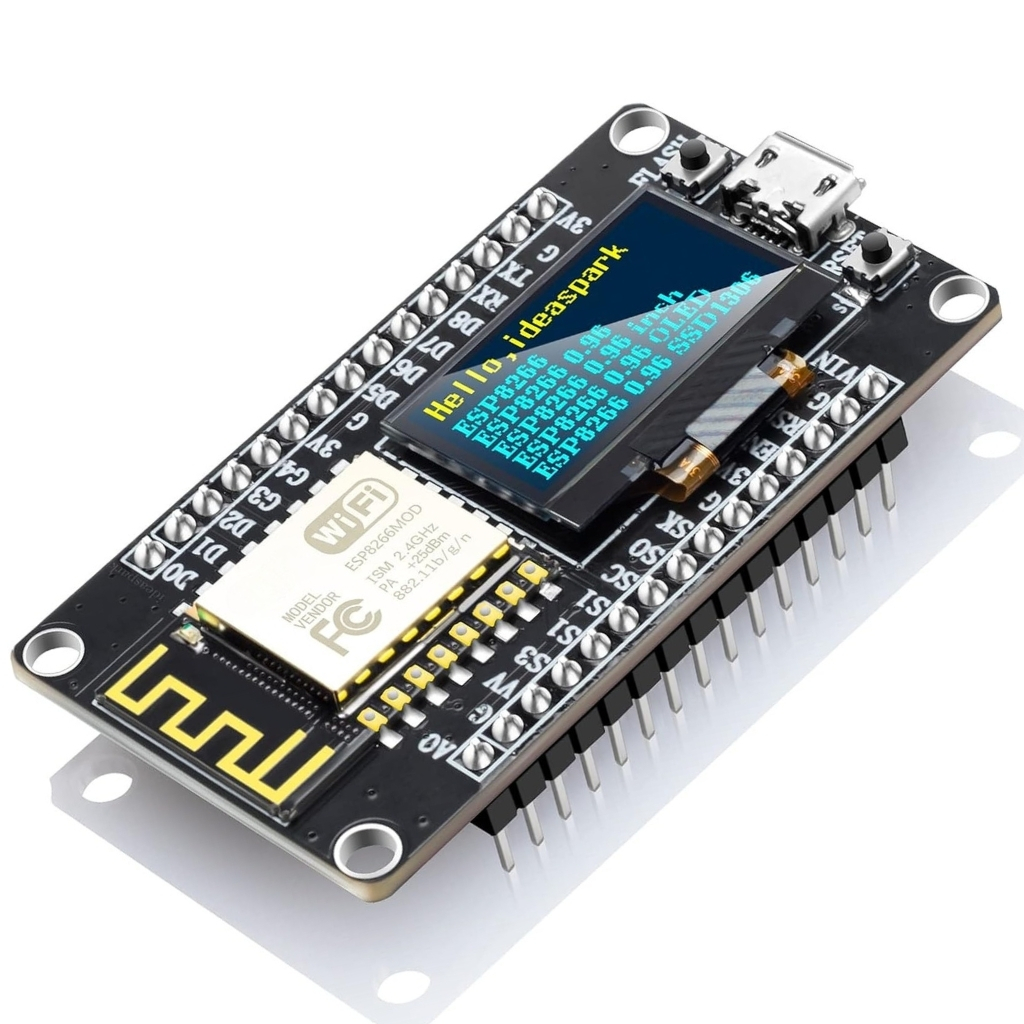

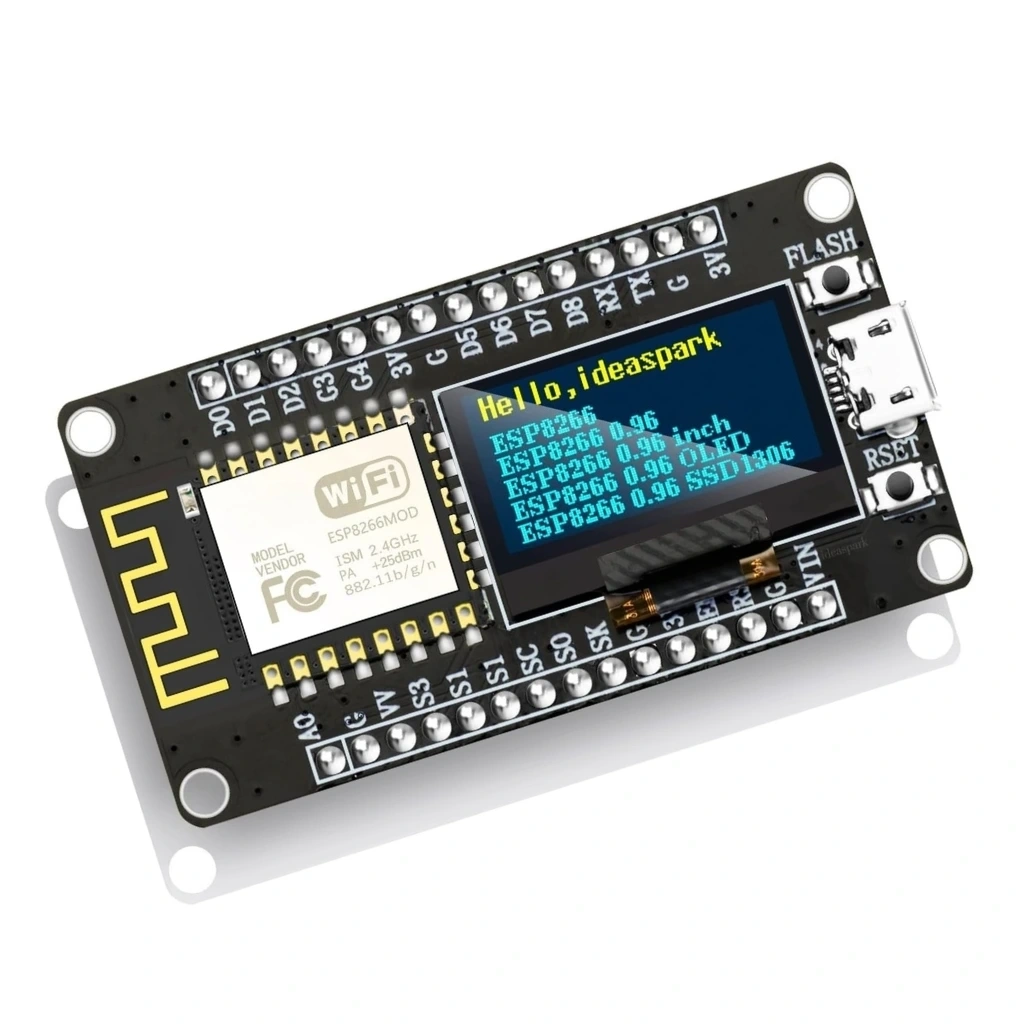

NodeMCU ESP8266 0.96 Inch OLED Wifi Geliştirme Modülü, IoT projeleriniz için ekran ve WiFi bağlantısını tek bir kartta sunan kompakt bir geliştirme platformudur. Entegre 0.96 inç OLED ekranı sayesinde sensör verilerini, sistem durumunu ve bilgileri anında görüntüleme imkanı sağlar.

Bu çok yönlü modül, ESP8266 WiFi çipinin tüm özelliklerini kullanmanıza olanak tanırken, Arduino IDE ile kolayca programlanabilme avantajı sunar. Micro USB bağlantısı ile bilgisayarınızdan hızlıca programlayabilir ve güç verebilirsiniz.

Akıllı ev kontrolleri, veri görselleştirme, sensör okuma ve kablosuz haberleşme projelerinizde ideal olan bu geliştirme kartı, Bluetooth modüller ile entegre edilerek çoklu kablosuz iletişim çözümleri oluşturmanızı da sağlar.

Teknik Özellikler

NodeMCU ESP8266 0.96 Inch OLED Wifi Geliştirme Modülü Micro USB'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• İşlemci: Tensilica L106 32-bit RISC
• WiFi Modülü: ESP8266EX
• WiFi Standardı: IEEE 802.11 b/g/n
• Frekans: 2.4 GHz
• Çalışma Gerilimi: 3.3V (5V toleranslı I/O)
• USB-UART Dönüştürücü: CH340G
• USB Tipi: Micro USB
• Flash Bellek: 4MB
• RAM: ~50KB kullanılabilir
• OLED Ekran Boyutu: 0.96 inç
• OLED Çözünürlük: 128x64 piksel
• OLED Tip: I2C arayüzlü SSD1306
• OLED Renk: Mavi/Beyaz

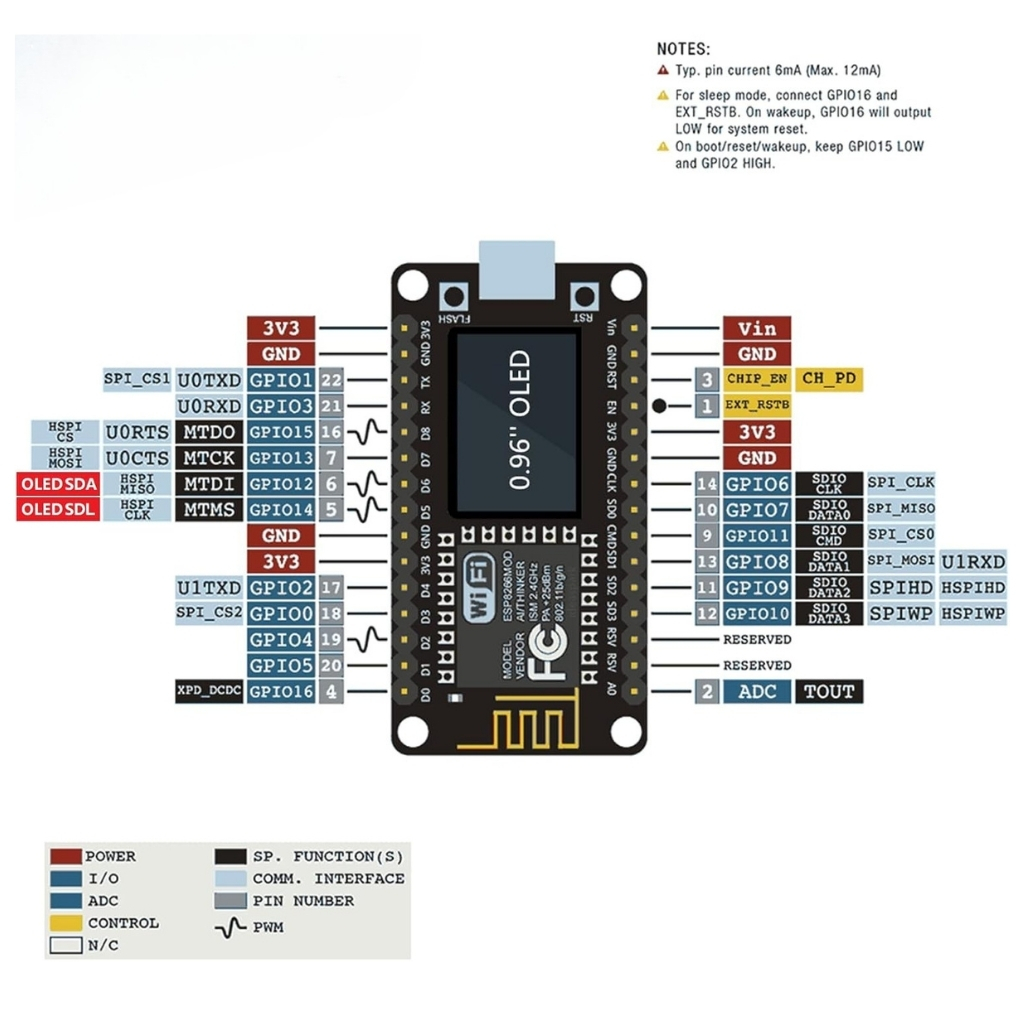

• GPIO Sayısı: 9 dijital pin
• ADC Kanalı: 1 (10-bit, 0-3.3V)
• PWM Pinleri: Tüm GPIO pinleri

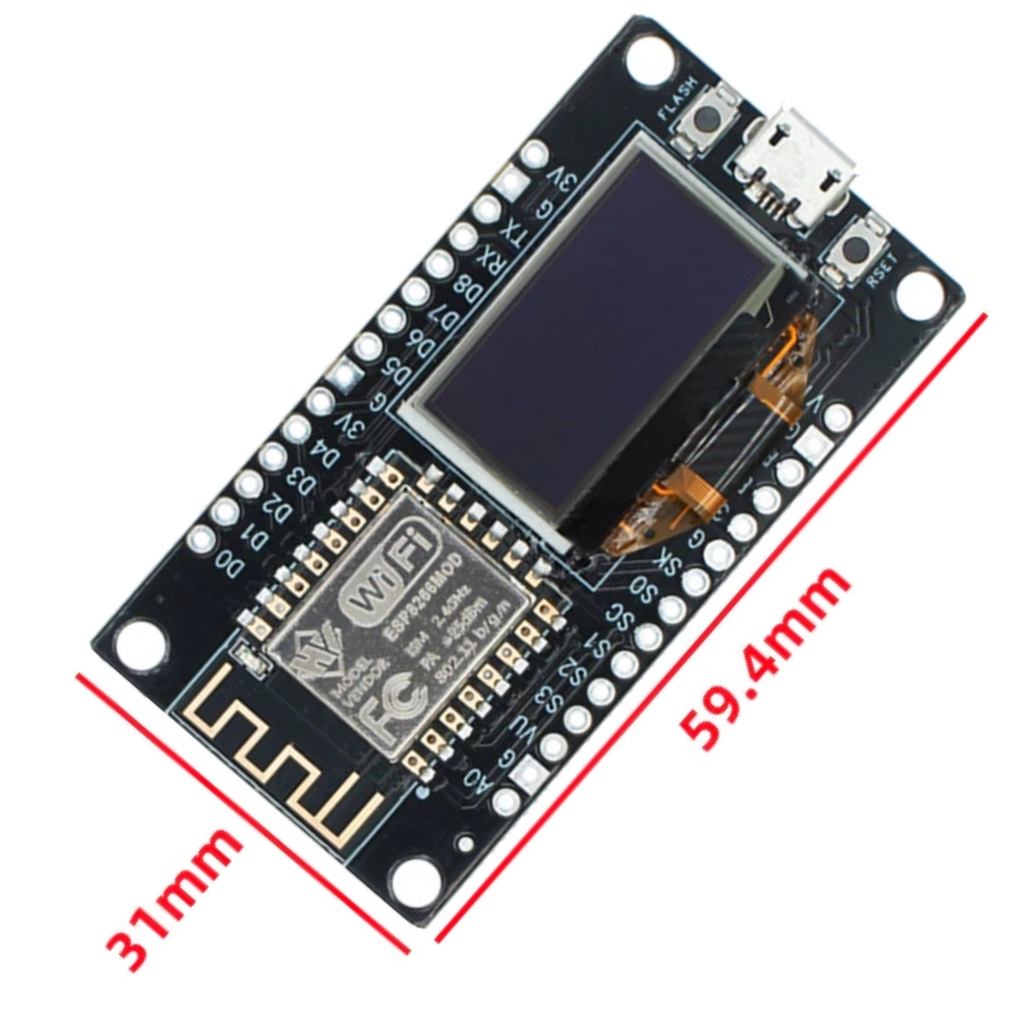

• PCB Boyutu: 56mm x 31mm x 13mm (yaklaşık)
• Çip Seti: ESP-12E
• Firmware: NodeMCU açık kaynak firmware
• Desteklediği Programlama Dilleri: Lua, C/C++ (Arduino IDE), MicroPython
• Haberleşme Protokolleri: SPI, I2C, UART, PWM
• İşlemci Hızı: 80 MHz (160 MHz'e kadar overclock yapılabilir)
• Pin Sayısı: 18 (2 x 9 header)

Kullanım Alanları

NodeMCU ESP8266 0.96 Inch OLED Wifi Geliştirme Modülü Micro USB'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

IoT ve Veri Görselleştirme

• Akıllı ev kontrol panelleri
• Hava durumu ve çevre sensörü istasyonları
• Kablosuz termometre ve nem ölçerler
• IoT veri monitörleri
• Uzaktan cihaz kontrolü arayüzleri

Endüstriyel ve Ev Otomasyonu

• Makine durum monitörleri
• Enerji tüketim göstergeleri
• Akıllı termostat sistemleri
• Alarm ve güvenlik kontrol panelleri
• Kablosuz sensör ağ görüntüleyicileri

Eğitim ve Hobi Projeleri

• WiFi sinyal gücü ölçer
• Taşınabilir oyun konsolları
• Kablosuz mesaj panelleri
• Kablosuz robot kontrol arayüzleri
• Bildirim göstergeleri
• MQTT istemcileri

Avantajlar ve Özellikler

NodeMCU ESP8266 0.96 Inch OLED Wifi Geliştirme Modülü Micro USB'nin sağladığı avantajlar ve çözümler.

• Entegre Ekran: Harici ekran ihtiyacını ortadan kaldıran dahili OLED gösterge
• Kompakt Tasarım: WiFi ve görüntüleme özelliklerini tek kartta birleştiren yapı
• Kolay Programlama: Micro USB ile doğrudan bilgisayardan programlama imkanı
• Hızlı Prototipleme: Ekstra bileşen gerektirmeden projelere başlama kolaylığı
• Düşük Güç Tüketimi: OLED ekranın düşük enerji ihtiyacı
• Yüksek Kontrast Ekran: Geniş görüş açısı ve net okunabilirlik
• Çok Yönlü İletişim: WiFi, I2C, SPI ve UART protokollerini destekleme
• Açık Kaynak: Geniş topluluk desteği ve hazır kütüphaneler
• Breadboard Uyumlu: Standart 2.54mm pin aralığı ile kolay prototipleme
• Düşük Maliyet: Ekran ve WiFi modülünü ayrı alma maliyetinden tasarruf

Programlama ve Kurulum

NodeMCU ESP8266 0.96 Inch OLED Wifi Geliştirme Modülü Micro USB'nin programlanması ve kurulumu hakkında bilgiler.

Arduino IDE ile kurulum adımları:

• Arduino IDE'yi yükleyin ve başlatın
• Tercihler menüsünden Kart Yöneticisi URL'sine şu adresi ekleyin: http://arduino.esp8266.com/stable/package_esp8266com_index.json
• Araçlar > Kart > Kart Yöneticisi'nden "esp8266" araması yapın
• ESP8266 paketini yükleyin
• Kütüphane Yöneticisi'nden "Adafruit SSD1306" ve "Adafruit GFX Library" kütüphanelerini yükleyin
• Kartı USB ile bilgisayarınıza bağlayın
• Araçlar > Kart menüsünden "NodeMCU 1.0 (ESP-12E Module)" seçin
• Doğru portu seçin
• Temel bir OLED test kodu yükleyin

OLED kullanımı için örnek kod yapısı:

• SSD1306 kütüphanesini projenize dahil edin
• I2C adresi (genellikle 0x3C) ve ekran boyutunu (128x64) tanımlayın
• display.begin() ile ekranı başlatın
• display.clearDisplay() ile ekranı temizleyin
• display.setTextSize(), display.setTextColor() ile yazı stilini ayarlayın
• display.setCursor(x, y) ile yazı konumunu belirleyin
• display.print() veya display.println() ile metin yazdırın
• display.display() ile değişiklikleri ekrana yansıtın

WiFi bağlantısı kurma:

• ESP8266WiFi kütüphanesini projenize dahil edin
• WiFi.begin(ssid, password) ile ağa bağlanın
• while (WiFi.status() != WL_CONNECTED) ile bağlantı bekleyin
• WiFi.localIP() ile IP adresini alın
• OLED ekranda bağlantı durumunu görüntüleyin

Sorun Giderme ve İpuçları

NodeMCU ESP8266 0.96 Inch OLED Wifi Geliştirme Modülü Micro USB kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• OLED Ekran Çalışmıyor: I2C adresini tarayın ve kütüphanede doğru adresi kullanın.
• Kart Algılanmıyor: CH340G sürücüsünü yükleyin veya güncelleyin.
• Yükleme Hatası: Yükleme sırasında FLASH butonuna basın ve bırakın.
• WiFi Bağlantı Sorunu: Yeterli güç kaynağı kullandığınızdan emin olun.
• Ekran Kararması: Ekran koruyucu veya güç tasarrufu kodlarını kontrol edin.

Verimli Kullanım İpuçları

• OLED ekranın piksel ömrünü uzatmak için statik içerik yerine değişen içerik kullanın
• Ekran güncellemelerini minimize edin, sadece değişiklikleri yansıtın
• Büyük fontlar yerine küçük fontlar kullanarak daha fazla bilgi sığdırın
• WiFi ve OLED aynı anda çalışırken yeterli güç sağlayın
• Grafik çizimleri için Adafruit GFX kütüphanesinin hazır fonksiyonlarını kullanın
• Düşük güç uygulamaları için deep sleep modu ve ekran kapatma fonksiyonları ekleyin
• OLED parlaklığını düşürerek pil ömrünü uzatabilirsiniz

Paket İçeriği

• NodeMCU ESP8266 0.96 Inch OLED Wifi Geliştirme Modülü Micro USB
